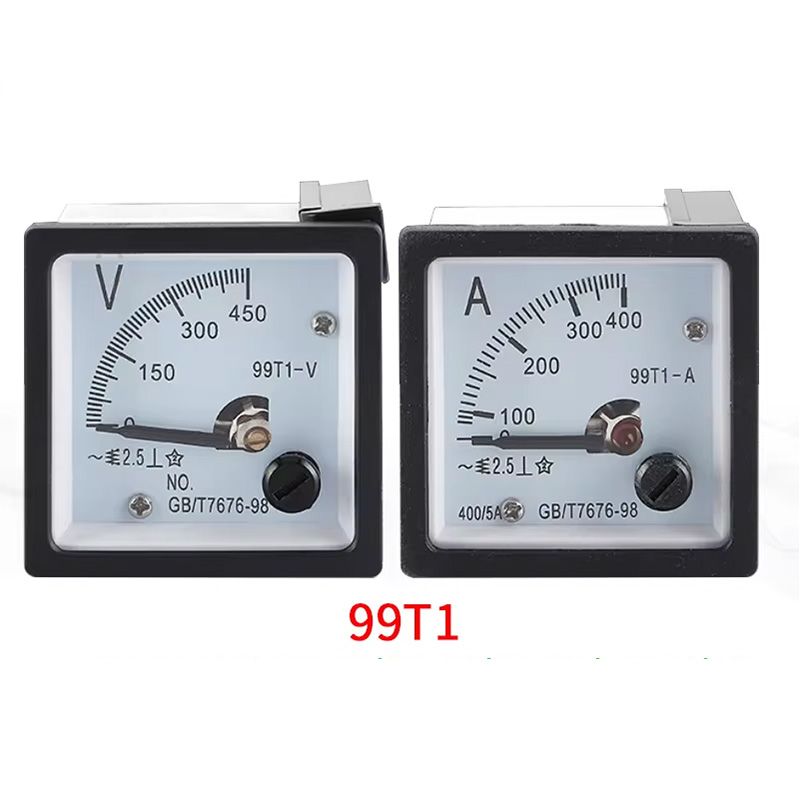

Ammeter 99T1-A
L'amètre 99T1 est un ampère d'amètre de pointeur couramment utilisé, adapté à l'installation sur les panneaux d'affichage et aux grandes cartes de commutation de divers systèmes de contrôle et de distribution pour indiquer des paramètres électriques pertinents tels que le courant AC / DC, la tension, le facteur de puissance, la puissance, la valeur synchrone, la fréquence, la tension de déroulement et le courant de surcharge.
L'amètre 99T1 est couramment utilisé comme ampèreter de pointeur. Pratique pour observer l'ampleur spécifique du courant.
Portée de l'application
Largement utilisé dans les industries suivantes: centrales électriques, installations de distribution, équipement mécanique, navires, aviation, transformateurs, etc.
Norme internationale
AMMETER 99T1 Selon les spécifications et dimensions de l'amètre du pointeur reconnues internationalement:
Structure de composition
Composé d'un système de circuit magnétique fixe et de pièces mobiles. Le système de circuit magnétique de l'instrument comprend un aimant permanent 1, des palmiers de poteau 2 fixés aux deux pôles de l'aimant et un noyau de fer cylindrique 3 situé entre les deux paumes à poteaux. Le noyau de fer cylindrique est fixé sur le support d'instrument pour réduire la résistance magnétique et générer un champ magnétique rayonnant uniforme dans l'espace d'air entre la paume des poteaux et le noyau de fer. Lorsque la bobine mobile 4 dans ce champ magnétique dévie autour de l'axe de rotation, les champs magnétiques sur les deux côtés efficaces sont toujours égaux en amplitude et perpendiculaires les uns aux autres. La bobine mobile est enroulée autour d'un cadre en aluminium. L'arbre est divisé en deux parties, avant et arrière. Une extrémité de chaque demi-arbre est fixée sur le cadre en aluminium de la bobine mobile, et l'autre extrémité est prise en charge dans le roulement à travers la pointe de l'arbre. Il y a aussi un pointeur installé sur la demi-arbre avant, qui est utilisé pour indiquer l'amplitude de l'électricité mesurée lorsque la partie mobile déviée.
Caractéristiques structurelles
1: (instrument) Circuit de mesure
La partie du circuit interne du compteur d'électricité et de ses accessoires, y compris les fils interconnectés (le cas échéant). Propulsé par le courant ou la tension, l'un ou les deux sont les principaux facteurs déterminant la valeur de l'indicateur mesuré. (L'un des actuels ou de la tension peut être le mesuré lui-même)
2 circuit de courant
Un circuit de mesure dont le courant est le principal facteur déterminant la valeur de l'indicateur mesuré.
Remarque: Le courant passant par la ligne de courant peut être directement le courant mesuré, ou fourni par un transformateur de courant externe, tiré par un shunt externe et proportionnel au courant mesuré.
3 lignes de tension
Un circuit de mesure dans lequel la tension appliquée est le principal facteur déterminant la valeur de l'indicateur mesuré.
Remarque: La tension appliquée à la ligne de tension peut être la tension mesurée, ou la tension fournie par un transformateur de tension externe ou un diviseur de tension, ou la tension proportionnelle à la tension mesurée tirée d'une résistance de série externe (impédance).
4 lignes de mesure externes
La partie circuit externe de l'instrument, à partir de laquelle la valeur mesurée peut être obtenue
5 lignes auxiliaires
Nécessaire pour le fonctionnement de l'instrument, mesurer les circuits à l'extérieur du circuit.
6 alimentation auxiliaire
Circuit auxiliaire pour fournir de l'énergie électrique
7 composants de mesure
Quelques combinaisons de composants d'éléments de mesure. Ils peuvent faire produire la partie mobile à produire un mouvement lié à l'objet mesuré sous l'action de l'objet mesuré.
8 pièces mobiles
Les composants mobiles de l'élément de mesure.
9 Dispositif indicateur
The component in the measuring instrument that displays the measured value.
10 indicateur
Un composant qui utilise une échelle pour indiquer la position d'une pièce mobile.
11: SCALE RULER
Une série de marqueurs et de nombres, combinées avec des indicateurs, peut être utilisée pour obtenir la valeur mesurée.
Ligne de division 12
Les marques sur le cadran divisent l'échelle en intervalles appropriés pour déterminer la position de l'indicateur.
13 Ligne de division zéro
La marque de chiffres zéro sur le cadran.
14 divisions
La distance entre deux lignes de division adjacentes.
1 chiffre de 15 degrés
Une série de nombres combinés avec la ligne de division.
16 Position zéro mécanique
La position d'équilibre de l'indicateur après l'élément de mesure du contrôle mécanique est éteinte. Cette position peut coïncider avec ou non coïncider avec la ligne de division zéro.
Dans les instruments avec une position zéro de compression mécanique, la position zéro mécanique ne correspond pas à la ligne de division.
Dans les instruments sans forces de réaction mécanique significatives, la position zéro mécanique est incertaine.
Précision
La précision des instruments est appelée précision, également connue sous le nom de précision. On peut dire que la précision et l'erreur sont des frères jumeaux, car l'existence d'une erreur donne lieu au concept de précision. En bref, la précision de l'instrument fait référence à la mesure dans laquelle la valeur mesurée de l'instrument est proche de la valeur réelle, généralement exprimée en pourcentage relatif (également connu sous le nom d'erreur de conversion relative).
Variation
La variation fait référence à la différence maximale entre les valeurs indiquées d'un instrument lorsque la variable mesurée (qui peut être comprise comme le signal d'entrée) atteint la même valeur à partir de différentes directions. En d'autres termes, la variation du paramètre mesuré de petite à grande (caractéristique positive) et de grande à petite (caractéristique inverse) est la degré auquel le paramètre mesuré ne correspond pas dans des conditions externes constantes. La différence entre les deux est appelée variation de l'instrument
Sensibilité
La sensibilité fait référence à la sensibilité d'un instrument aux changements dans le paramètre mesuré, ou en d'autres termes, la capacité de répondre aux changements de la quantité mesurée. Il s'agit du rapport de l'incrément de changement de sortie par rapport à l'incrément de changement d'entrée à l'état d'équilibre. La sensibilité est parfois également connue sous le nom de «rapport d'amplification» et est la pente de chaque point sur la ligne tangente des caractéristiques statiques de l'instrument. L'augmentation du facteur d'amplification peut améliorer la sensibilité de l'instrument. Le simple fait d'augmenter la sensibilité ne modifie pas les performances de base de l'instrument, c'est-à-dire que la précision de l'instrument ne s'améliore pas. Au contraire, des phénomènes d'oscillation peuvent parfois se produire, provoquant une production instable. La sensibilité de l'instrument doit être maintenue à un niveau approprié.
