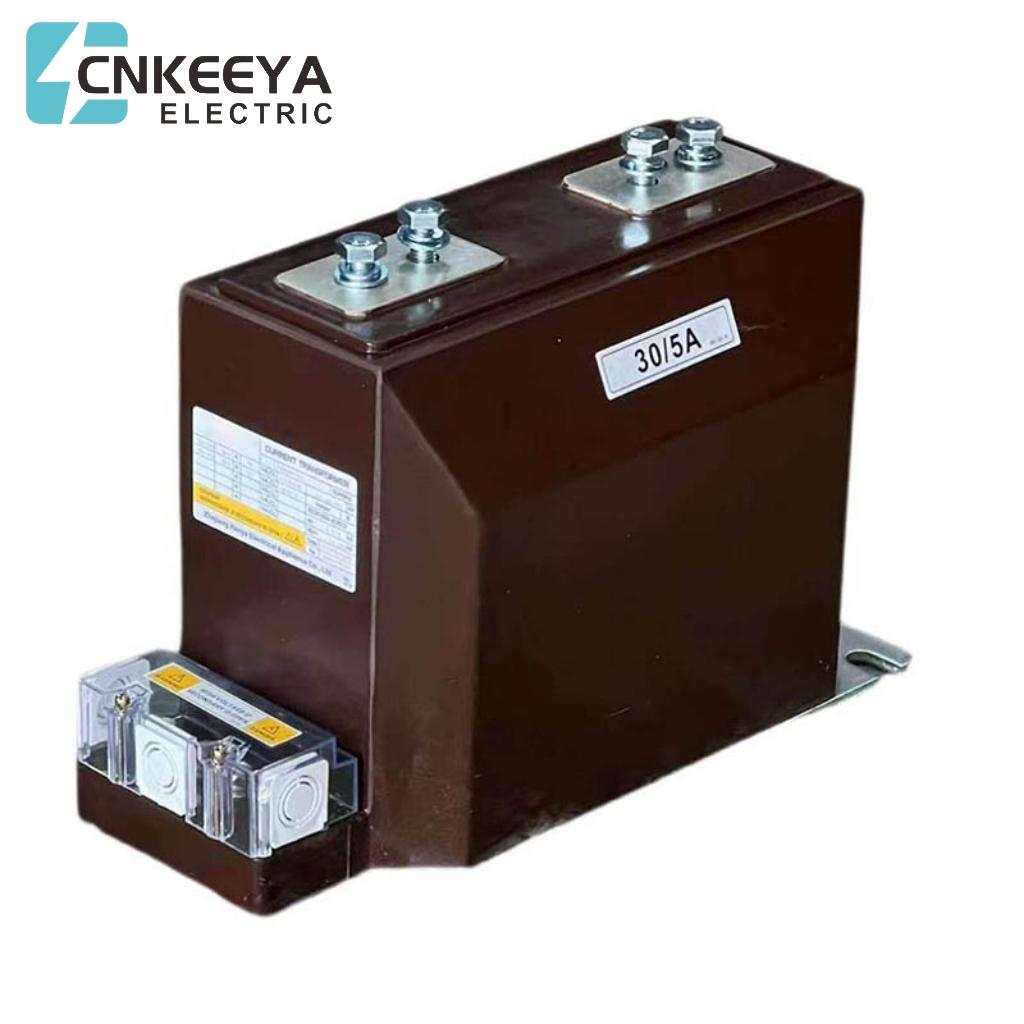

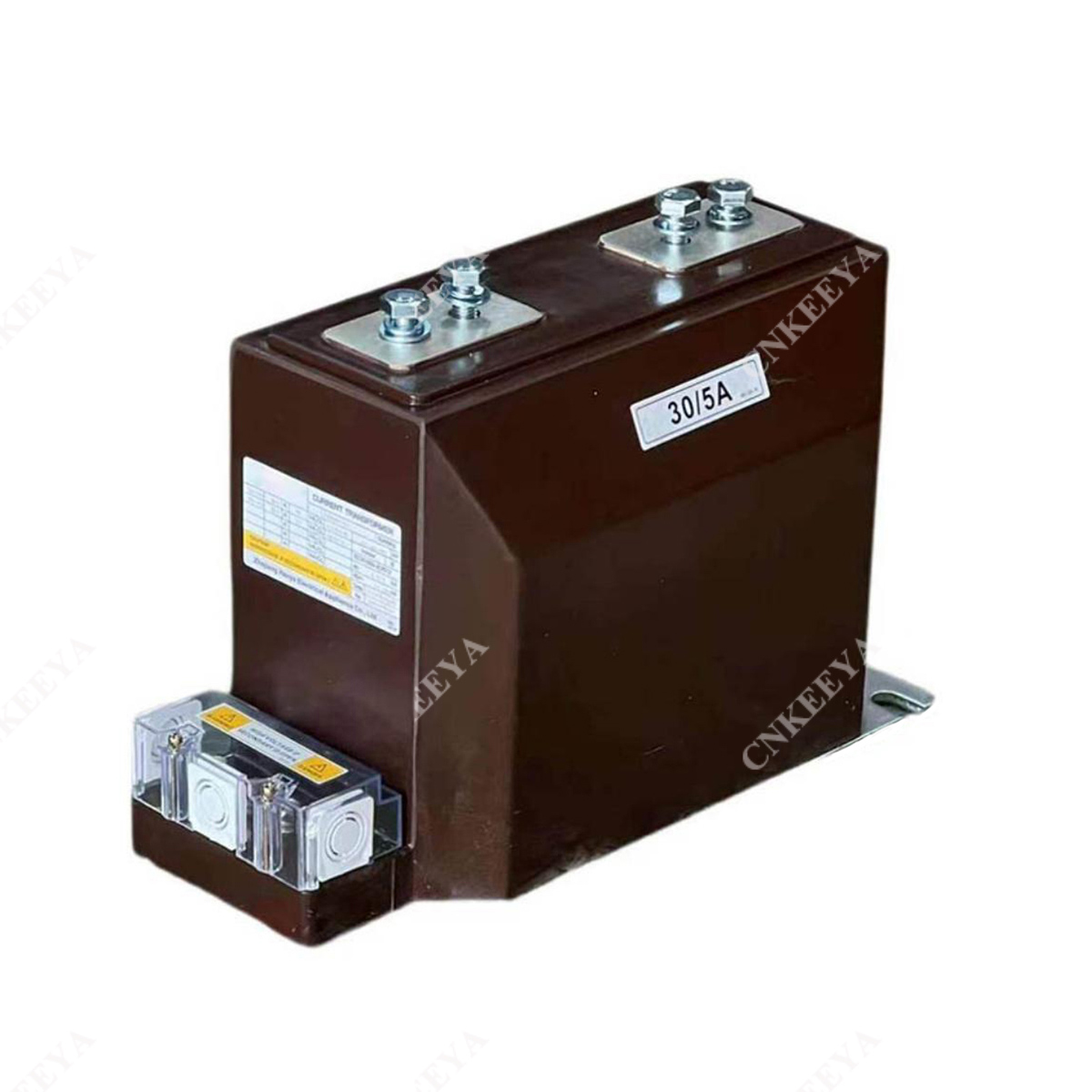

Le transformateur de courant LZZBJ9-12 est un transformateur de courant de type moulé 10kV-12kV, appartenant au transformateur de courant de type sec de type pilier. Il convient à une installation intérieure et peut être utilisé comme transformateur de courant de mesure et de mesure. Cette page Web présente principalement le rapport de transformation, le schéma de câblage, les paramètres, le grossissement et la signification du modèle du transformateur de courant LZZBJ9-12. Le rapport actuel (rapport de transformation) est : 5-50/5, 1 ; 75-200/5, 1 ; 300-600/5, 1 ; 800-2500/5, 1 ; Niveau de précision : 0,2 (S), 0,5, 10P15 ; La tension de fonctionnement est de 12 kV ;
Le transformateur de courant LZZBJ9-12 est un produit intérieur entièrement isolé en résine époxy de type pilier, adapté à la mesure du courant et de l'énergie et à la protection des relais dans les appareillages de commutation montés au milieu ou d'autres types d'appareillages de commutation, dans les systèmes électriques avec une fréquence nominale de 50 Hz et une tension nominale de 10 kV. et plus bas. Ce type de transformateur de courant est une structure de pilier entièrement fermée coulée avec de la résine époxy, résistante à la pollution et à l'humidité. Serrez la vis une fois pendant l'installation pour garantir un contact fiable.
Comme tout transformateur, un transformateur de courant possède un enroulement primaire, un noyau et un enroulement secondaire, bien que certains transformateurs (y compris les transformateurs de courant) utilisent un noyau à air. En principe, la seule différence entre les transformateurs de courant et les transformateurs de tension (type régulier) est que les premiers sont alimentés par un courant « constant », tandis que les seconds sont alimentés par une tension « constante », où « constant » a une signification théorique stricte sur le circuit. .
La méthode de câblage du transformateur de courant est déterminée en fonction des exigences de fonctionnement de la charge à laquelle il est connecté. Les méthodes de câblage les plus couramment utilisées sont le monophasé, le triphasé en étoile et l'étoile incomplète.
Première lettre : L - Transformateur de courant
Deuxième lettre : A - Style traversant le mur ; Type de pilier Z ; M - type de jeu de barres ; D - Type à passage unique ; Structure en V inversé ; Séquence J-Zéro
Utilisé pour la détection de mise à la terre ; W - Antipollution ; Type exposé à enroulement R
Troisième lettre : Z - type de moulage en résine époxy ; C - Isolation céramique ; Q - Milieu d'isolation au gaz ; W - Dédié à la protection des micro-ordinateurs
Quatrième lettre : B - avec niveau de protection ; C - Protection différentielle ; Niveau DD ; Type renforcé Q ; ZG renforcé en J
Cinquième chiffre : niveau de tension, numéro de série du produit
