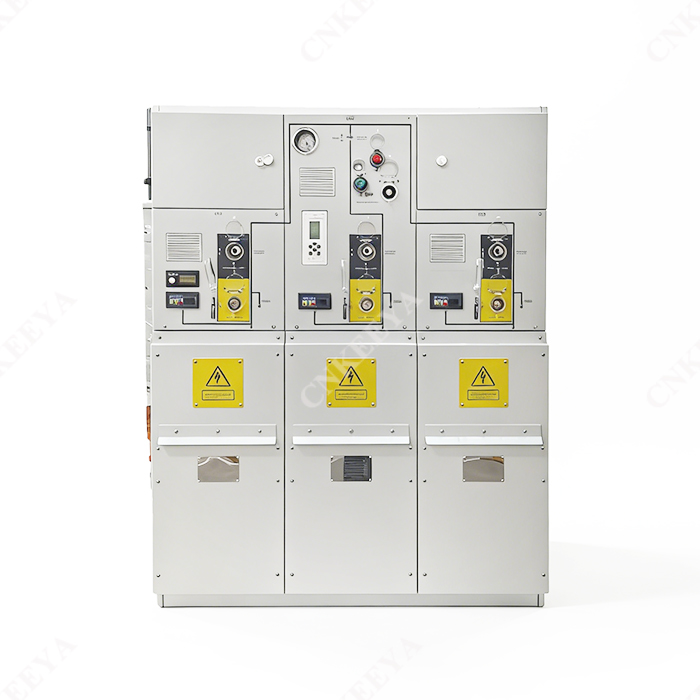

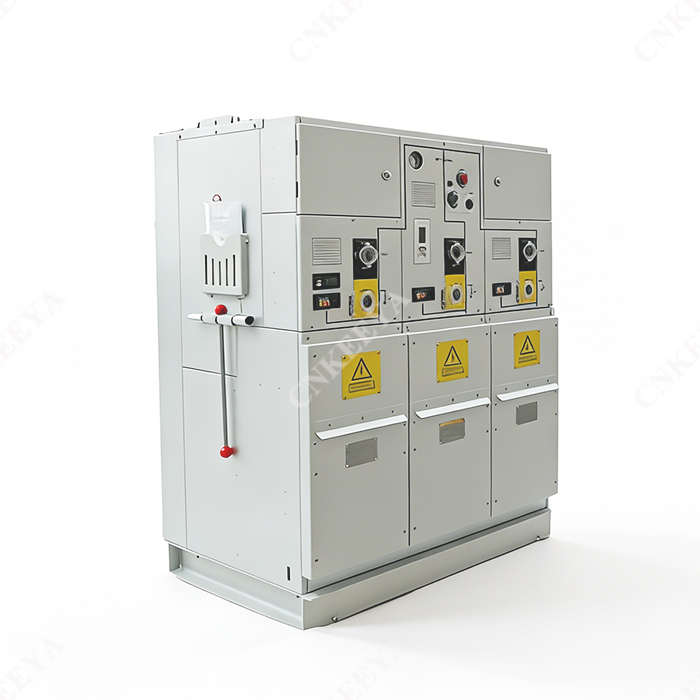

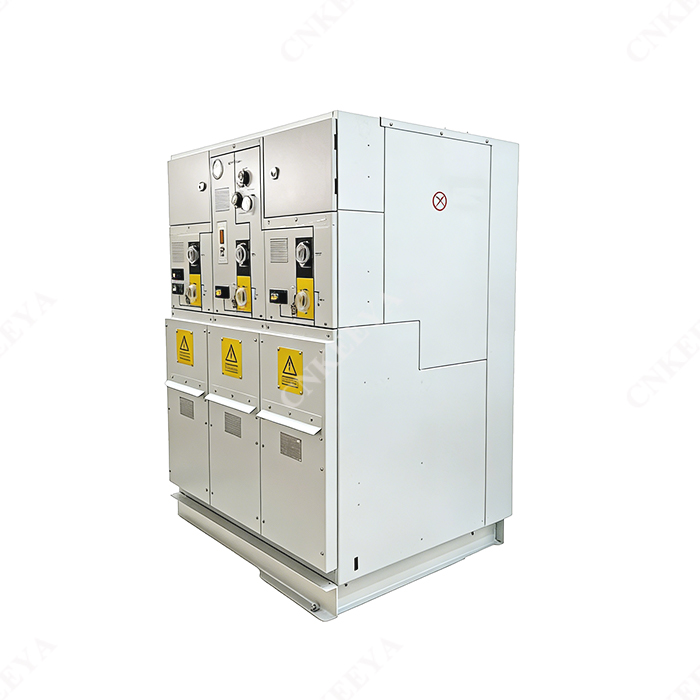

Équipement de commutation à anneau gonflable entièrement isolé 12kV

L'équipement de commutation à anneau gonflable entièrement isolé de 12 kV est largement utilisé dans les systèmes de distribution d'énergie 10 kV/6 kV et constitue le produit de commutation préféré pour tous les types de sous-stations et de systèmes de distribution pour les utilisateurs urbains et ruraux. L'appareillage est un mode d'unité modulaire, qui peut être combiné selon différents objectifs ; il existe deux types de combinaisons d'unités fixes et d'unités extensibles pour répondre à l'utilisation flexible d'appareillages compacts dans diverses sous-stations.

L'unité principale à anneau rempli de gaz RM-12(C)/630-25 est un système complètement scellé, et ses pièces sous tension et ses interrupteurs sont enfermés dans un corps en acier inoxydable. L'ensemble de l'appareillage n'est pas affecté par les conditions environnementales externes, garantissant ainsi la fiabilité opérationnelle et la sécurité personnelle, de manière à ne nécessiter aucun entretien. En choisissant un bus extensible, toutes les combinaisons peuvent être réalisées pour atteindre une modularité totale. L'isolation de sécurité et le blindage de la barre omnibus étendue garantissent fiabilité et sécurité. L'unité principale à anneau rempli de gaz RM-12(C)/630-25 peut également fournir des solutions d'automatisation basées sur IV, formant le concept de commutateurs intelligents et minimisant la charge de travail d'installation et de mise en service sur site.

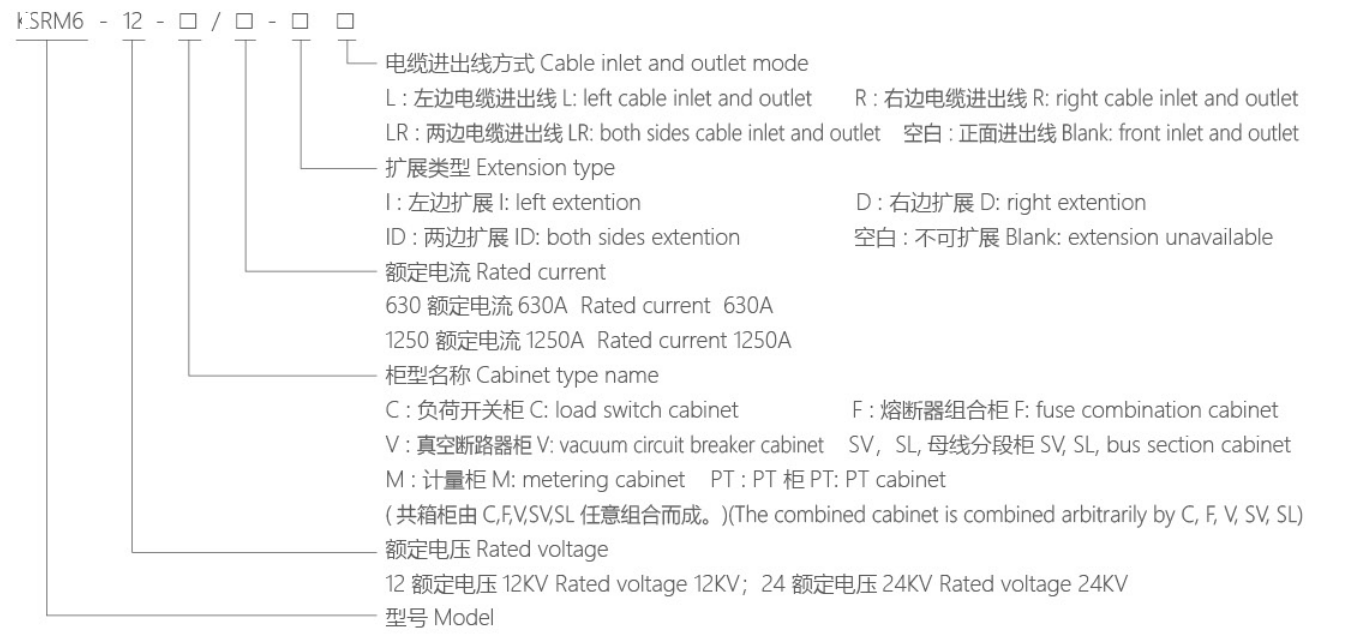

Modèle et signification

· L'unité principale à anneau rempli de gaz série RM-12(C)/630-25 contient du gaz SF6 utilisé comme moyen d'extinction d'arc et isolant.

· L'unité est une structure entièrement scellée et entièrement isolée ; la barre omnibus, l'interrupteur et les pièces de pointe sont entièrement enfermés dans une coque en acier inoxydable. La cavité est remplie de gaz SF6 à 1,4 bar et le niveau de protection atteint IP67 ; l'ensemble du dispositif de commutation n'est absolument pas affecté par les conditions environnementales externes, et le fonctionnement normal du commutateur peut être garanti même dans des conditions extrêmes telles qu'un Booding à court terme, et le produit ne nécessite aucun entretien à vie.

· L'unité dispose d'un canal de décompression fiable et sûr, qui peut garantir la sécurité personnelle de l'opérateur même dans des situations extrêmes.

· L'unité est disponible en deux types : combinaison d'unités fixes et combinaison d'unités extensibles.

· L'unité entre et sort généralement par l'avant et peut également réaliser une sortie latérale ou une expansion latérale selon différentes positions d'installation.

· La taille de l'unité est facile à installer et elle peut convenir aux endroits avec un petit espace et de mauvaises conditions environnementales.

· L'unité peut être équipée de dispositifs de motorisation électrique, de télécommande et de surveillance pour répondre aux différents besoins des utilisateurs.

Paramètre technique

Remarque :) Cela dépend du courant nominal des fusibles.

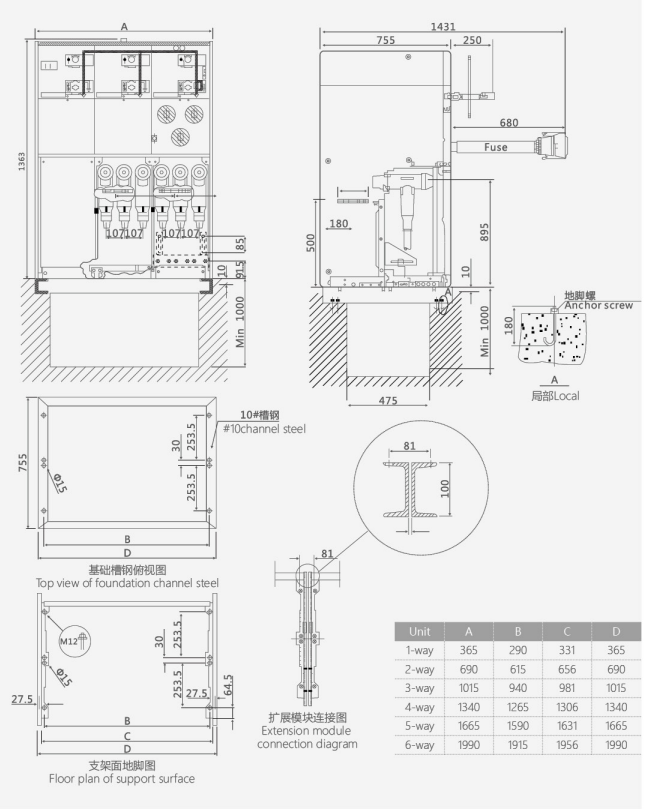

Structure et taille de l'armoire de commande
