Keeya, un fabricant réputé dans l'industrie électrique, présente fièrement l'appareillage de commutation KYN28-24KV, une solution de haute qualité conçue pour une distribution d'énergie optimale. Notre engagement en faveur de la rentabilité est évident dans le prix compétitif de cet appareillage.
En tant que fabricant, Keeya donne la priorité à la fourniture de produits haut de gamme à bas prix, garantissant ainsi à nos clients une qualité et un prix abordable. L'appareillage de commutation KYN28-24KV témoigne de notre engagement à fournir des solutions rentables sans compromettre les performances, ce qui en fait un choix privilégié pour ceux qui recherchent des options d'appareillage de commutation fiables et économiques dans diverses applications.
Ce produit répond aux normes suivantes : Appareillage de commutation et de contrôle sous enveloppe métallique AC GB3906-20063.6-40,5 KV*, Exigences techniques communes GB/T11022 pour les appareillages de commutation et de commande à haute tension, IEC62271200 Appareillage de commutation et de commande sous enveloppe métallique AC avec une tension nominale supérieure à 1 kV et en dessous de 52', DL/T404 « Conditions techniques de commande pour l'appareillage de commutation haute tension CA intérieur ».

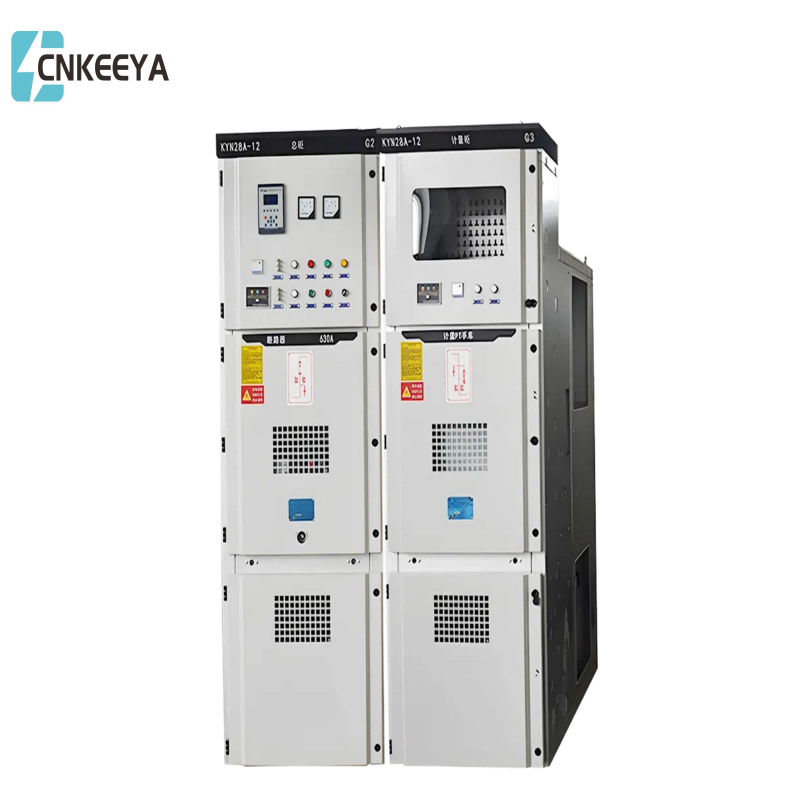

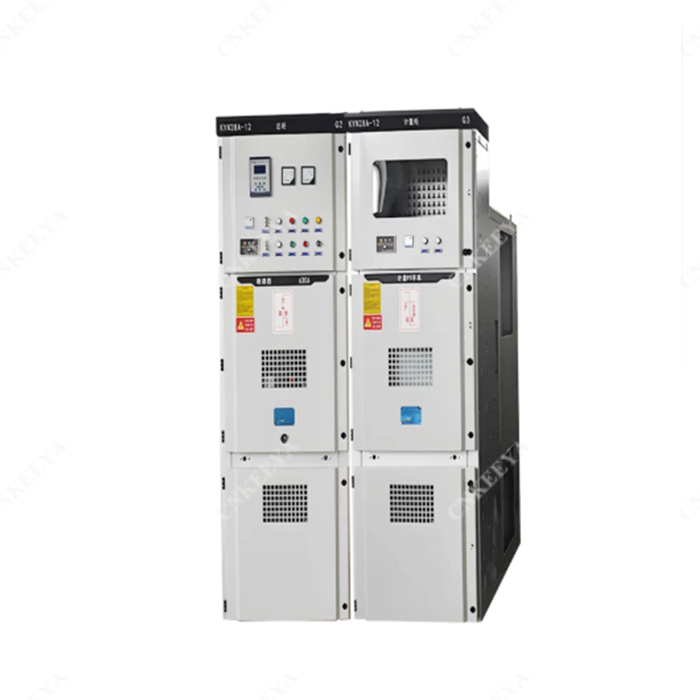

Appareillage de commutation sous enveloppe métallique CA amovible blindé

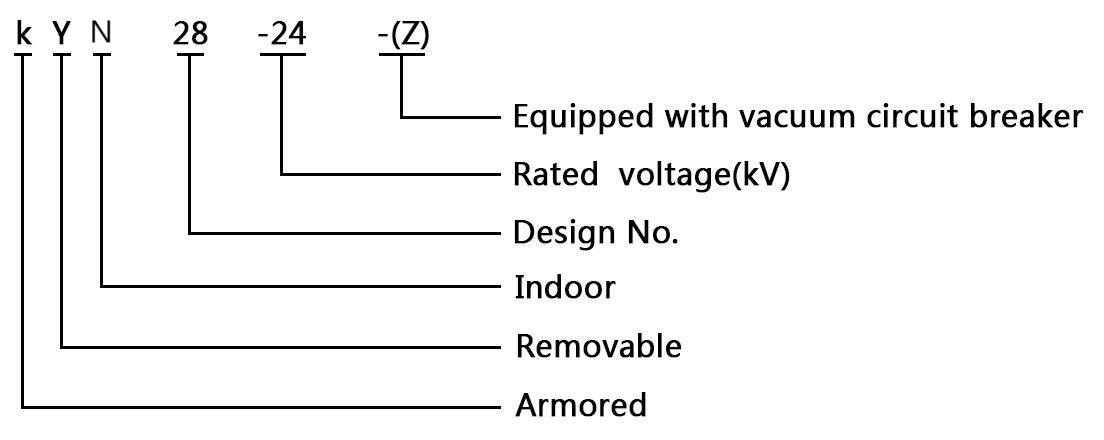

Modèle et signification
Température de l'air ambiant : température maximale 40 ℃, température minimale -15 ℃ ;
● Humidité relative : moyenne quotidienne ne dépassant pas 95 %, pression de vapeur moyenne quotidienne ne dépassant pas 2,2 kPa, moyenne mensuelle ne dépassant pas 90 %, pression de vapeur moyenne mensuelle ne dépassant pas 1,8 kPa ;
● Altitude : 1 000 m et moins ;
Intensité du séisme : pas plus de 8 degrés ;
● L'air ambiant doit être exempt de gaz corrosifs ou inflammables, de vapeur d'eau et de toute autre pollution évidente ;
● Il n'y a pas de vibrations violentes fréquentes ;
Pour une utilisation dépassant les conditions environnementales normales spécifiées dans GB3906, cela doit être négocié entre l'utilisateur et le fabricant.
Article |
Unité |
Valeur |
|
Noté tension |
kV |
24 |
|
Noté fréquence |
Hz |
50 |
|
Courant nominal du disjoncteur |
A |
630,1250,1600,2000,2500,3150,4000 |
|
Noté courant de l'armoire électrique |
A |
630,1250,1600,2000,2500,3150,4000 |
|
Courant dynamique nominal (4s) |
kA |
16,20,25,31,5,40,50 |
|
Courant constant nominal (crête) |
kA |
40,50,63,80,100,125 |
|
Courant nominal de coupure en court-circuit |
kA |
16,20,25,31,5,40,50 |
|
Fabrication nominale de court-circuit actuel |
kA |
40,50,63,80,100,125 |
|
Tension de tenue à la fréquence industrielle pendant 1 min |
Pôle-pôle, pôle-terre |
kV |
65 |
À travers distance d'isolement |
kV |
79 |
|
Impulsion de foudre résister tension (crête) |
Pôle-pôle, pôle-terre |
kV |
125 |
À travers distance d'isolement |
kV |
145 |
|
Niveau de protection |
IP4X pour boîtier, IP2X pour salle d'isolement et salle des disjoncteurs ouvertes |
Remarque : la capacité de court-circuit du CT doit être considérée séparément.
KYN28-24
Appareillage de commutation sous enveloppe métallique CA amovible blindé
Structure de l'appareillage (voir Figure 1).
Structure entièrement blindée et assemblée en métal, solution de combinaison large.
● Le corps de l'armoire est constitué d'aluminium importé et de fines tôles d'acier zinguées, traitées par la machine-outil MINGE, adoptant une technologie avancée de pliage multi-bords, reliées par des écrous à rivets et des boulons à haute résistance, avec une haute précision, légère, haute résistance et solide polyvalence des pièces.
● Il peut être équipé d'un disjoncteur à vide de la série VS1-24 ou d'un disjoncteur à vide importé de la série VD4, avec une large applicabilité, une haute fiabilité et de longues années sans entretien.
● La charrette à bras est équipée de postes de travail et de test, et chaque poste est équipé de dispositifs de positionnement et d'affichage, sûrs et fiables.
● Tous les types de chariots à bras peuvent être modifiés en fonction de blocs de construction modulaires, garantissant que les chariots à bras de même spécification peuvent être librement interchangeables et que les chariots à bras de spécifications différentes ne peuvent jamais entrer.
● Mode d'installation du commutateur de terre
a.Installé dans la partie centrale de l'armoire (type monté à l'avant) pour faciliter l'entretien double face de l'armoire.
b.Installé à l'arrière de l'armoire (type arrière) pour économiser de l'espace contre le mur.
● Méthode d'installation du transformateur de courant :
a.Installé à l'avant de la salle des câbles à l'arrière de l'armoire.
b.Hissé au bas de la grande plaque de pliage.
● Jusqu'à 9 câbles unipolaires peuvent être installés dans la salle des câbles.
● Chaque salle haute pression dispose d'un canal de décompression pour assurer la sécurité des personnes.
● Le dispositif de verrouillage hautement fiable répond pleinement aux exigences de sécurité des « cinq préventions ».
● La charrette à bras est transportée par un camion spécial, léger et flexible en fonctionnement.
● Les portes avant et arrière sont équipées de fenêtres d'observation qui permettent d'observer facilement l'état de fonctionnement des composants intérieurs.
KYN28-24
Appareillage de commutation sous enveloppe métallique CA amovible blindé
KYN28-24
A. Local bus
B. Salle des chariots à disjoncteurs
C. Salle des câbles
D. Salle des instruments relais
1. Enceinte
2. Bus secondaire
3. Bague de bus
4. Autobus principal
5. Contact fixe
6. Boîte de contact fixe
7. Transformateur de courant
8. Interrupteur de terre
9. Câble
10. Arresseur
11. Mise à la terre du bus principal
12. Plaque de séparation assemblée
13. Plaque de séparation (valve)
14. Prise secondaire
15. Chariot à disjoncteur
16. Appareil de chauffage
17. Plaque de séparation horizontale de type amovible
18. Mécanisme de commande de l'interrupteur au sol
19. Plaque de base
20. Dispositif de décompression
21. Rainure du conducteur de commande
● Numéro de dessin de la solution de circuit principal, objectif et dessin du système monoligne, tension nominale, courant nominal, courant de coupure de court-circuit nominal, disposition de la salle de distribution, disposition de l'appareillage et dessin de configuration, etc.
● Exigences relatives aux fonctions de commande, de mesure et de protection des appareils de commutation et autres exigences relatives aux dispositifs de verrouillage et automatiques.
● Modèle, spécifications et quantité des principaux composants électriques de l'appareillage de commutation.
● Si une connexion de bustray est requise entre l'appareillage de commutation ou l'armoire de ligne d'arrivée, des exigences spécifiques telles que la capacité de charge nominale du bustray, la portée du bustray et la hauteur par rapport au sol doivent être fournies.
● Les appareils de commutation utilisés dans des conditions environnementales particulières doivent être spécifiés lors de la commande.
