Unité principale en anneau

Dans un réseau de distribution, les unités principales en anneau jouent un rôle essentiel dans l'établissement des connexions. Ils créent une boucle en reliant les départs, en surveillant et en identifiant tout défaut ou dysfonctionnement aux extrémités du départ et du transformateur de distribution. Cela garantit une alimentation électrique transparente et ininterrompue au service public avec une chute de tension minimale, garantissant ainsi une source d'électricité fiable.

Définition de l'unité principale en anneau (RMU)

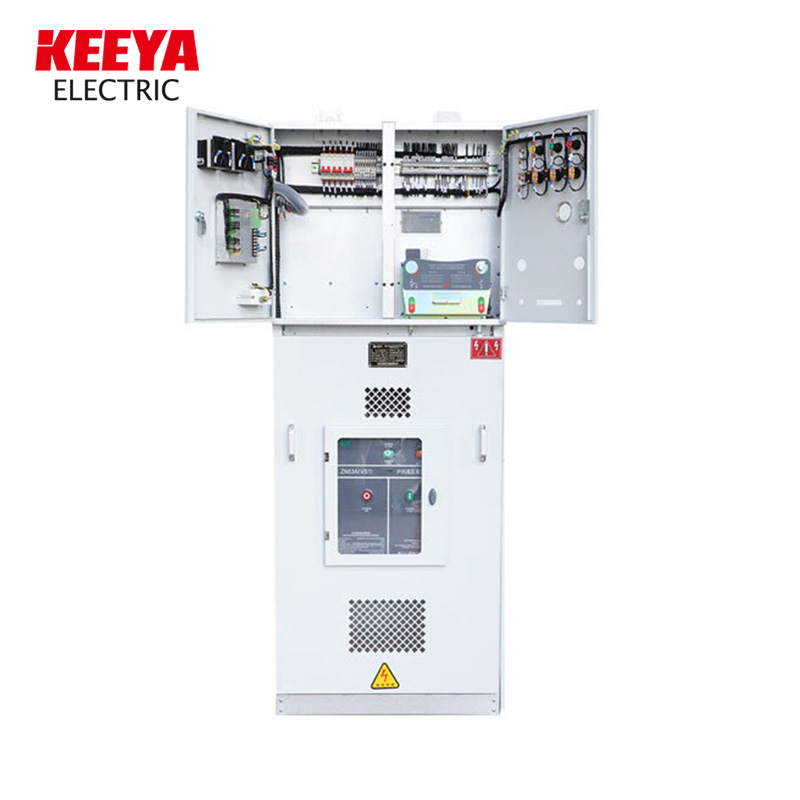

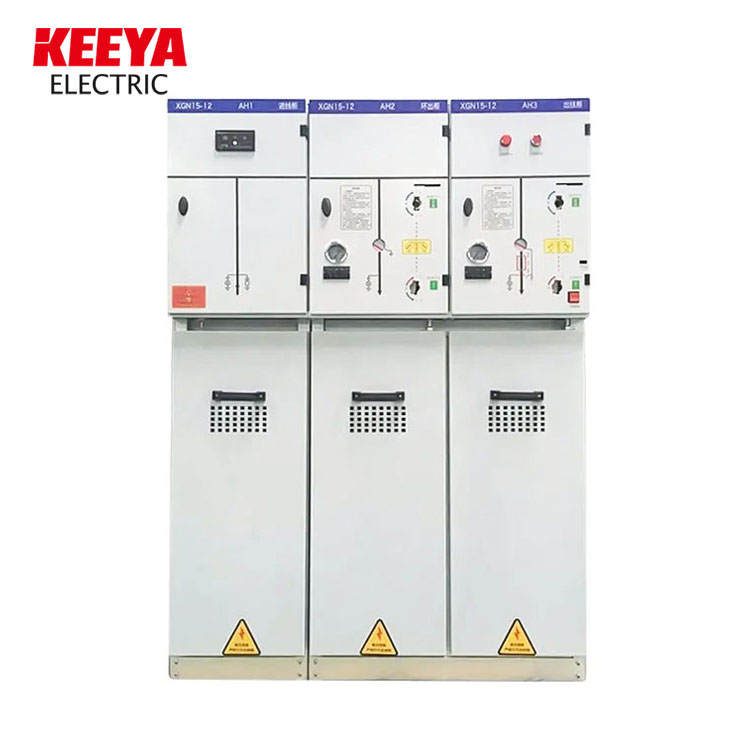

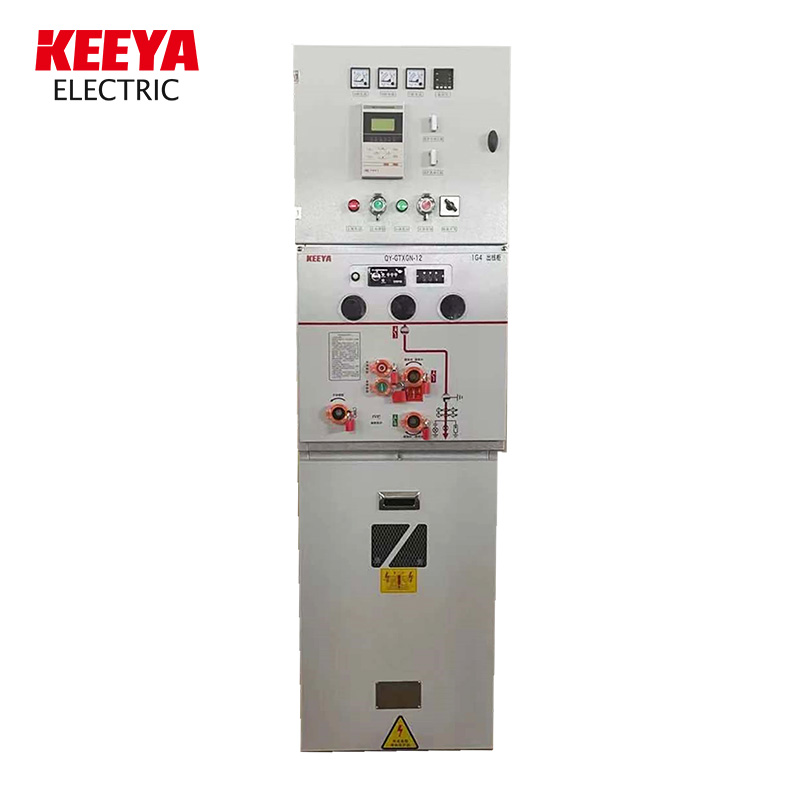

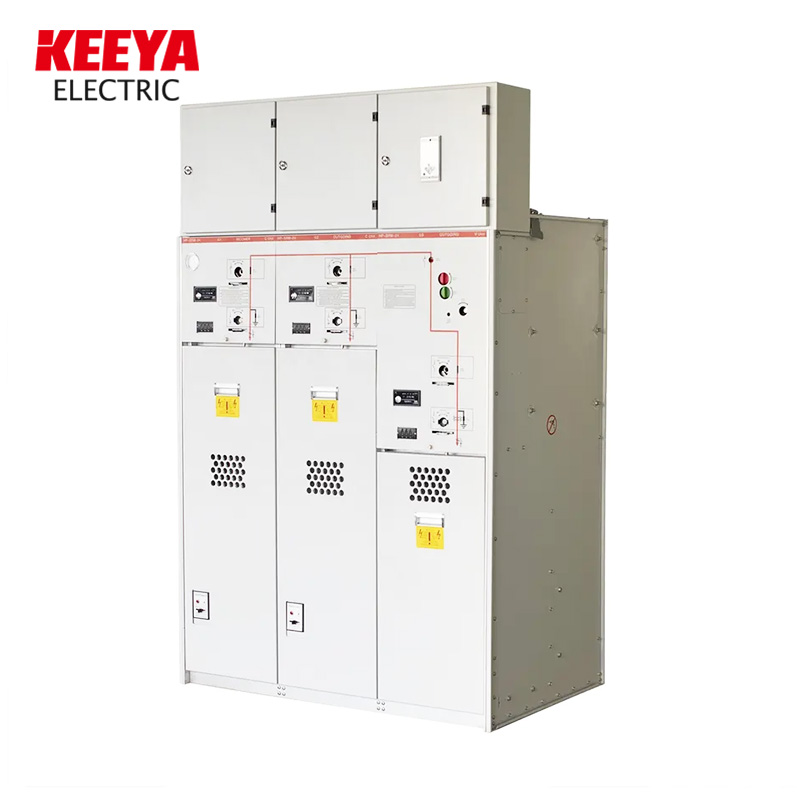

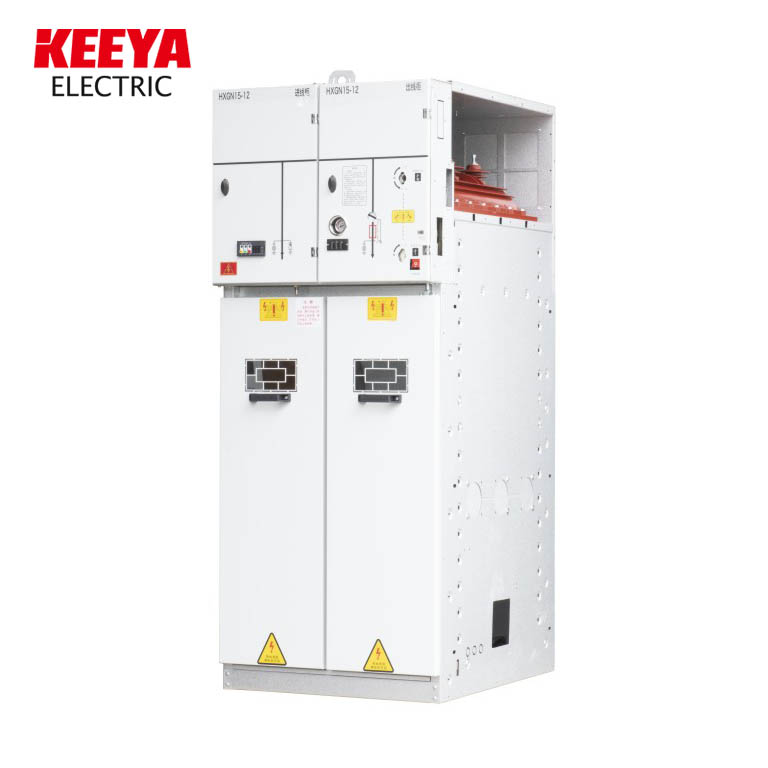

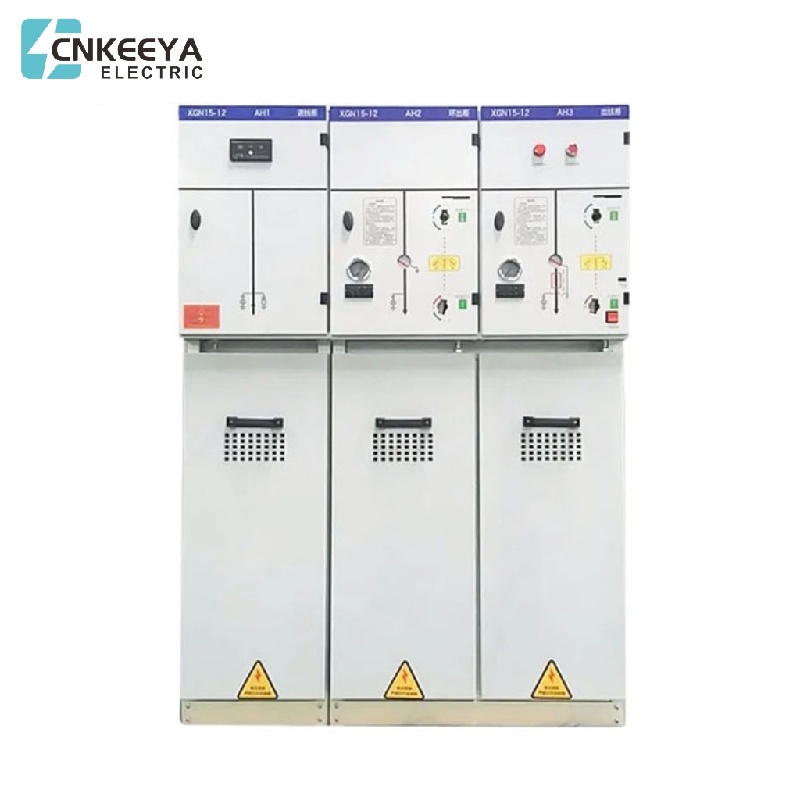

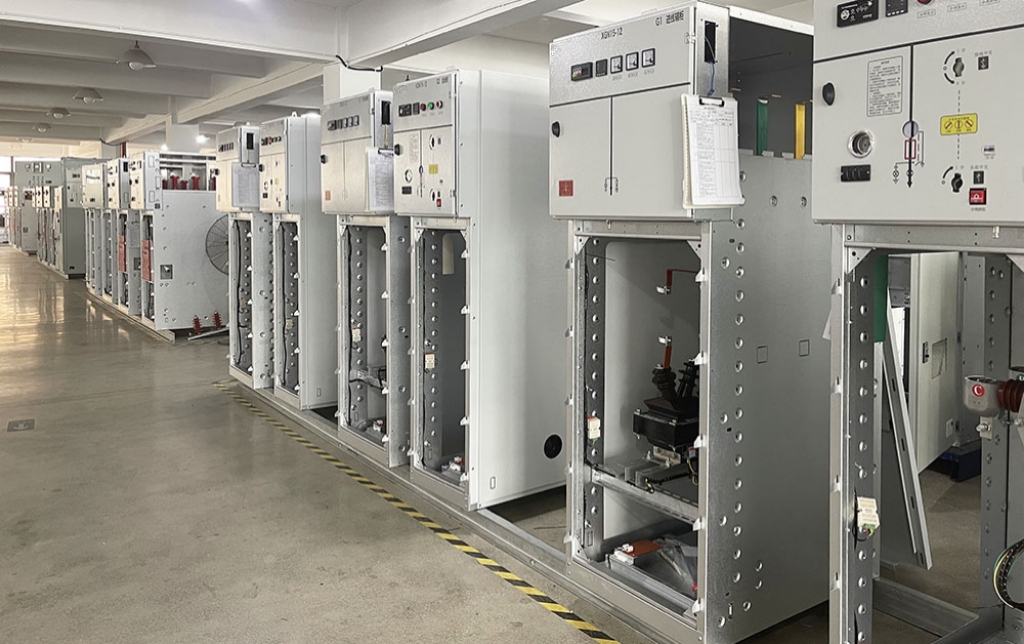

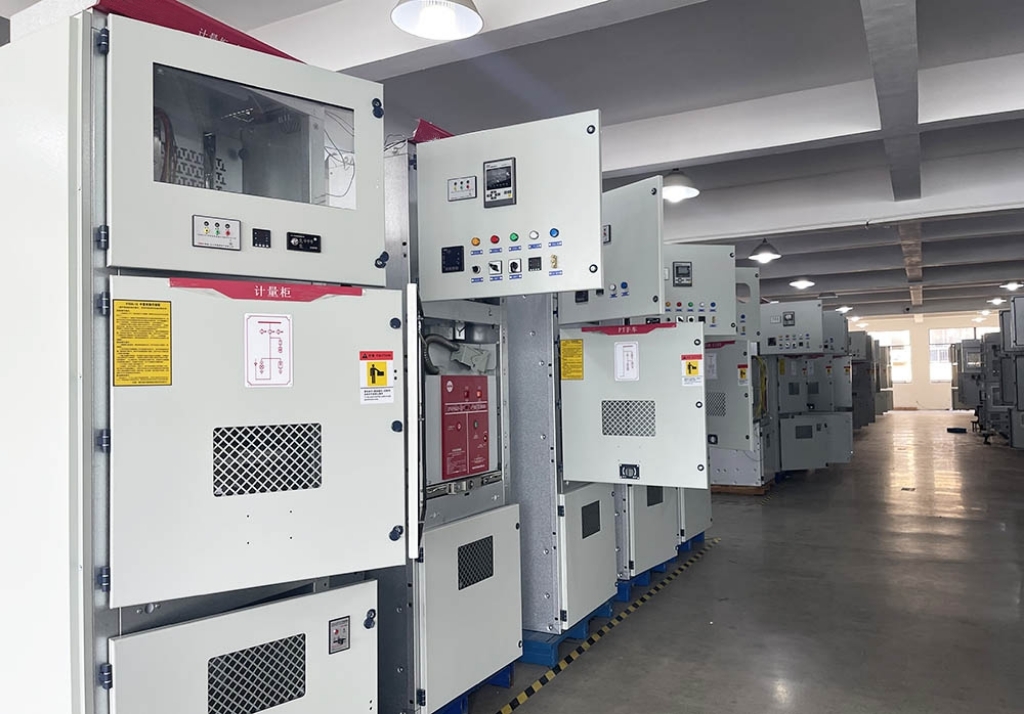

L'armoire RMU (Ring Main Unit), également connue sous le nom d'armoire moyenne tension, est un appareil électrique complet conçu pour interconnecter, mesurer et incorporer un disjoncteur de type fixe doté de capacités de protection de transformateur.

Ces armoires se caractérisent par leur taille compacte, leur grande fiabilité, leurs caractéristiques de sécurité, leur facilité de maintenance et leurs options de remplacement et d'extension simples. En fonction des besoins spécifiques, les RMU sont proposées dans différentes configurations de tension, répondant aux exigences d'installation intérieure et extérieure.

Structure d'une unité principale en anneau (RMU)

L'armoire RMU est structurée avec des compartiments de câbles de sortie et d'entrée distincts, qui sont reliés par des disjoncteurs d'isolement et des câbles s'étendant jusqu'aux transformateurs grâce à l'utilisation de disjoncteurs de charge et de fusibles de protection.

Essentiellement, les composants du commutateur, qui comprennent les disjoncteurs de charge, les machines de coupe, les couteaux de sol, les barres omnibus et les bornes, sont solidement logés dans un réservoir de gaz SF6 construit à partir d'un matériau hautement résistant aux facteurs environnementaux tels que la saleté, l'huile et la graisse, garantissant ainsi la prévention de la corrosion.

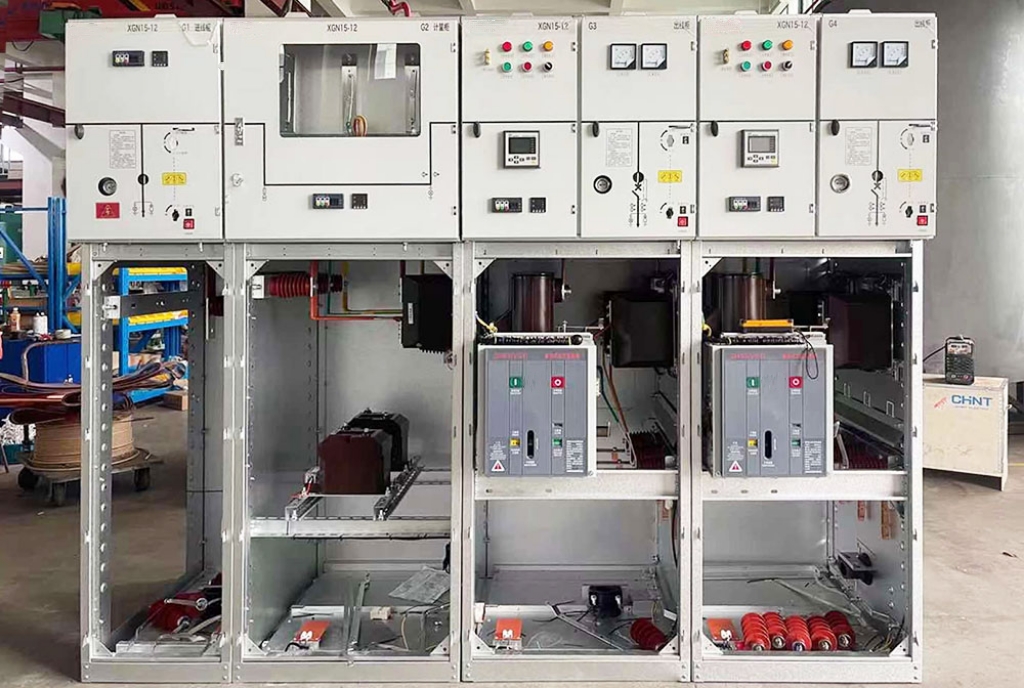

Les armoires RMU sont conçues avec des compartiments séparés, à la fois interconnectés et divisés. Ces armoires respectent les normes RMU, disponibles dans des configurations à deux, quatre ou six compartiments, en fonction des exigences spécifiques définies par le client.

Historiquement, l'approche dominante pour protéger les transformateurs moyenne/basse tension dans les réseaux de distribution impliquait la combinaison commune de fusibles et de couteaux. Cette méthode était connue pour sa simplicité et sa rentabilité. À l’inverse, les disjoncteurs étaient généralement réservés aux postes haute/moyenne tension (HT/MT), plutôt que d’être largement utilisés dans les postes moyenne/basse tension (MT/BT).

Certaines caractéristiques des appareillages de commutation RMU sont les suivantes :

- Compact et étanche, il présente un faible encombrement avec une isolation pour une sécurité renforcée.

- Conçu pour les systèmes 11KV/33KV, généralement évalués à 630 A avec un indice de coupure de 21KA.

- Équipé de trois options d'isolation : huile, air et isolation au gaz SF6 largement adoptée.

- Généralement configuré avec deux lignes entrantes et une ligne sortante, et vice versa.

- Comprend des dispositifs de protection et de mesure distincts pour une fonctionnalité supplémentaire.

- Convient aux applications intérieures et extérieures, offrant une polyvalence d'installation.

- Atténue les risques liés aux incendies, en donnant la priorité à la sécurité de fonctionnement.

● Paramètre technique
