Appareillage de commutation fixe à boîtier métallique, type boîte

En tant que fabricants, l'accent que nous mettons sur la rentabilité garantit que les clients reçoivent des produits de haute qualité sans compromettre leur budget. L'appareillage de commutation fixe à boîtier métallique de Keeya illustre notre engagement à fournir des solutions économiques mais robustes, ce qui en fait un choix privilégié pour ceux qui recherchent des solutions d'appareillage de commutation abordables et fiables dans diverses applications.

L'unité principale à anneau fermé en métal Pxed de type boîte HXGN15-12 (unité principale en abrégé) convient au système d'alimentation de AC 50 Hz, 12 kV, largement utilisé dans les réseaux d'anneaux de câbles industriels et maléfiques et les bornes d'alimentation. Particulièrement adapté aux petites sous-stations secondaires, aux stations de commutation, à la distribution résidentielle urbaine, aux entreprises industrielles et minières, aux centres commerciaux, aux aéroports, aux métros, à la production d'énergie éolienne, aux hôpitaux, aux stades, aux chemins de fer et à d'autres lieux.

État de service

● Altitude : ≤ 1 000 m (des exigences particulières peuvent être notées lors de la commande, il existe actuellement 6 groupes opérant à une altitude de 5 200 m).

● Température ambiante : -35℃ ~+45℃, différence de température moyenne quotidienne maximale ≤ 25°C. L'humidité relative quotidienne moyenne ne doit pas dépasser 95 % et l'humidité relative mensuelle moyenne ne doit pas dépasser 90 %.

● Capacité sismique : 8 degrés.

● Au lieu de vibrations et d'impacts graves et d'aucun risque de corrosion chimique ou d'explosion.

Norme exécutive

● GB3906-2006 Appareillage de commutation sous enveloppe métallique à courant alternatif pour tension nominale supérieure à 3,6 kV et jusqu'à 40,5 kV inclus

● Appareillage de commutation sous enveloppe métallique CEI 60298 AC pour tensions nominales supérieures à 1 kV et jusqu'à 52 kV inclus

● GB/T 11022-2011 Spécification commune pour les normes d'appareillage de commutation et de contrôle haute tension

Caractéristique du produit

Apparence belle et compacte, le niveau de protection de la coque est supérieur à IP3X après l'assemblage de l'armoire.

● Les unités supérieures et inférieures sont modulaires et faciles à installer et à entretenir.

● Le support d'armoire adopte une structure rivetée pour garantir la solidité de l'armoire.

● Salle basse tension intégrée pour le montage des composants secondaires et salle de compteurs extensible pour le montage de plusieurs unités de protection secondaire. Des canaux de décompression pour l'installation sont disponibles.

● Il adopte un interrupteur de charge sans entretien isolé au gaz SF6, avec une bonne efficacité économique et une bonne fiabilité. Facile à utiliser.

● Avec un dispositif de verrouillage de pré-prévention complet, performances d'installation élevées.

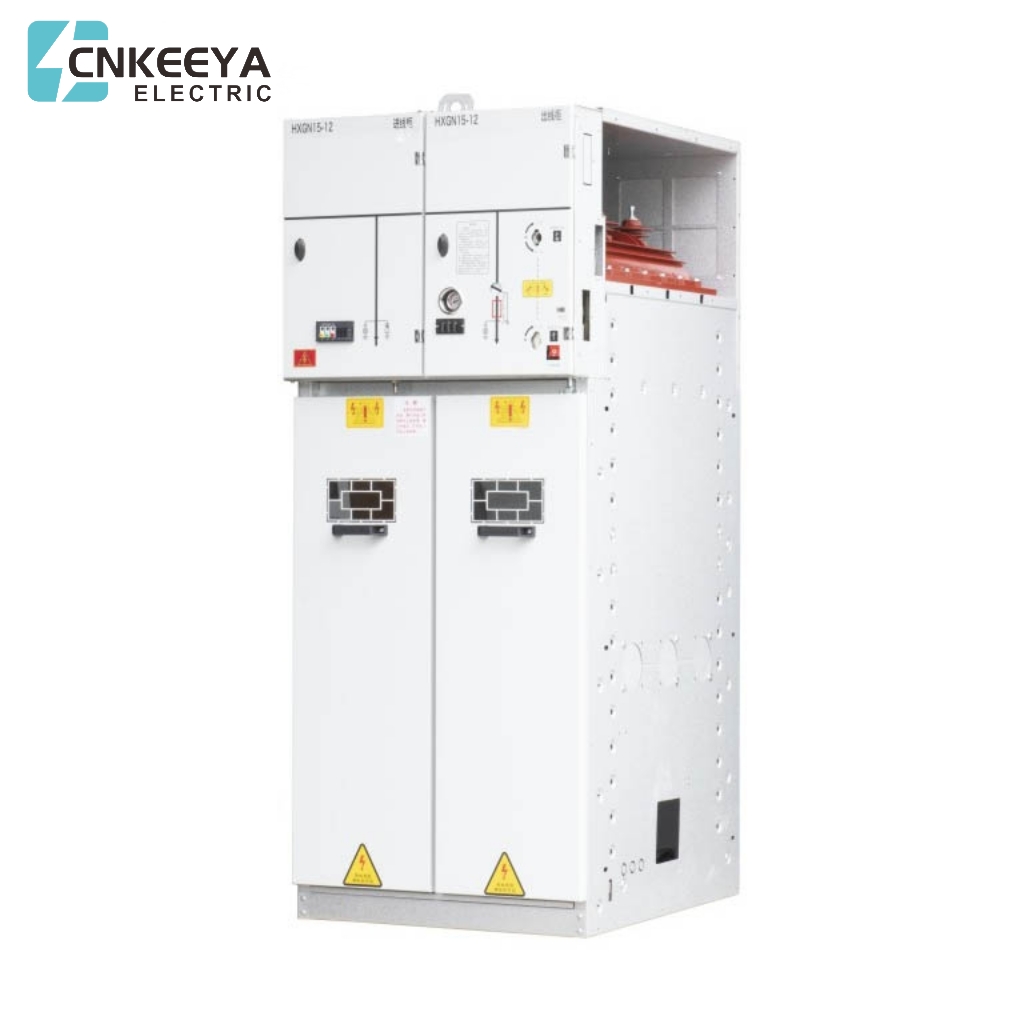

HXGN15-12

Appareillage de commutation fixe à enveloppe métallique de type boîte

La structure du produit

● La structure globale

● L'unité principale en anneau est composée d'une salle de bus, d'un interrupteur de charge (ou salle des disjoncteurs), d'une salle de câbles, de machines d'exploitation, d'un mécanisme de verrouillage et d'une salle de contrôle basse tension, ainsi que de circuits de mesure ou de comptage. Chaque compartiment est séparé par des plaques d'acier pour éviter toute rupture avec la pièce adjacente.

● Local bus

La salle des bus est disposée sur la partie supérieure de l'appareillage, où les bus principaux sont connectés ensemble et traversent toute la rangée d'appareillages. Les bus sont disposés horizontalement et peuvent être facilement agrandis.

● Salle de commutation principale

a. Salle de commutation de charge : il y a un interrupteur de charge dans la salle de commutation. La coque de l'interrupteur de charge est en résine époxy, remplie de gaz SF6 comme moyen d'extinction et d'isolation de l'arc. À l'extrémité avant de l'arbre de fonctionnement, il y a sont deux embouts en plastique moulés par pression à chaud transparents, à travers lesquels l'état du contact peut être observé. Un densimètre de gaz SF6 ou un densimètre de gaz avec contact d'alarme peut être installé dans la salle de commande selon les exigences du client.

B. Salle des disjoncteurs : La salle des disjoncteurs est située au milieu de l'appareillage de commutation, qui peut être équipée de disjoncteurs à vide spéciaux ou de disjoncteurs SF6 selon les besoins du client. Sa capacité de coupure peut répondre aux opérations normales de commutation et de réseau de dérivation et couper le courant électrique des courts-circuits, etc. dans des circonstances particulières. Les disjoncteurs à vide sont particulièrement adaptés aux systèmes de réseau fréquents. Le disjoncteur est équipé d'un mécanisme de commande à ressort avec fonction de réenclenchement, action fiable et longue durée de vie.

● Salle des câbles

Le compartiment à câbles est principalement utilisé pour la connexion de câbles, de sorte que les câbles à un ou trois conducteurs puissent être connectés aux journaux de câbles non blindés les plus simples. En même temps, il y a suffisamment d'espace pour accueillir des parafoudres, des transformateurs de courant et interrupteurs de mise à la terre inférieurs. Selon la conception standard, la porte de l'appareillage est dotée d'une fenêtre d'observation et d'un dispositif de verrouillage de sécurité, et la plaque inférieure de la salle des câbles est équipée d'un couvercle d'étanchéité et d'un serre-câble avec un support de taille appropriée. Le cadre de la porte avant de la plaque inférieure de la salle des câbles peut être retiré pour faciliter l'installation des câbles.

● Mécanisme de commande, mécanisme de verrouillage et salle de contrôle basse tension La chambre basse tension avec verrouillage fonctionne également comme panneau de commande. La chambre basse tension est équipée d'un mécanisme de commande à ressort avec indicateur de position et d'un dispositif de verrouillage mécanique. Il peut également être équipé de contacts auxiliaires, de bobines de déclenchement, de mécanismes de déclenchement d'urgence, de dispositifs d'affichage capacitifs en direct, de serrures à clé et de dispositifs de commande électriques. Parallèlement, la salle basse tension peut également être utilisée pour installer des circuits de commande, des instruments d'enregistrement et des relais de protection. Le tableau de 750 mm de large est équipé de deux salles basse tension identiques, qui peuvent être équipées de davantage d'accessoires.

Paramètre technique

Taille du contour

Diagramme structurel

1. Mécanisme de fonctionnement

2. Interrupteur de charge

3. Corps du Cabinet

4. Salle d'instruments

5. Voltmètre SF6

6. Indication haute tension

7. Fusible

8. Interrupteur de mise à la terre inférieur

Instructions de commande

Merci de préciser lors de la commande :

● Les données techniques suivantes doivent être fournies lors de la commande ;

● Numéro de la solution de câblage principale, objectif et dessin du système monoligne, tension nominale, courant nominal, courant de coupure de court-circuit nominal, dessin de disposition de la salle de distribution et dessin de disposition de l'armoire de commande, etc. ;

● Exigences pour les fonctions de contrôle, de mesure et de protection de l'appareillage, ainsi que exigences et schémas pour d'autres dispositifs de verrouillage et automatiques ; Modèle, spécifications et quantité des principaux composants électriques de l'appareillage ;

● Lorsque l'appareillage de commutation est utilisé dans des conditions environnementales particulières, il doit être spécifié lors de la commande ;

● D'autres exigences particulières doivent être expliquées et négociées en détail par écrit avant de passer commande.

Présentation du produit

Augmentez la capacité du transformateur principal et améliorez la capacité d'alimentation électrique de la sous-station.

Améliorer la capacité de transport d'énergie des lignes de distribution et réduire le nombre de lignes de distribution.

Augmentez le rayon d'alimentation des lignes moyenne tension.

Améliorer la qualité de l’alimentation électrique du réseau électrique moyenne tension.

Réduisez la perte de puissance du réseau électrique moyenne tension.

Économisez les métaux non ferreux et les ressources terrestres.

Modèle et signification

État de service

● Altitude : ≤1000m Température ambiante : température ambiante maximale +40 ℃, température ambiante minimale -35 ℃, différence de température quotidienne maximale 25 ℃ ;

● Humidité relative : humidité relative moyenne quotidienne ≤95 %, humidité relative moyenne mensuelle ≤90 % ;

● Intensité sismique : 8 degrés ;

Fréquence nominale du système : 50 HZ ;

Taux de fuite annuel de SF6 : ≤0,1 % ;

Degré de protection du boîtier : IP3X ;

● Remarque : lors de la commande de ce produit au-delà des conditions ci-dessus, veuillez consulter notre société.

Norme exécutive

● Tensions standard GB/T156

● GB 311.1 Coordination de l'isolation - Partie 1 : Définitions, principes et règles ;

● GB 38043,6 kV ~ 40,5 kV Commutateurs à courant alternatif haute tension pour tension nominale supérieure à 3,6 kV et inférieure à 40,5 kV Appareillage de commutation sous enveloppe métallique à courant alternatif GB 3906 pour tensions nominales supérieures à 3,6 kV et jusqu'à 40,5 kV inclus ;

● GB/T 11022 Spécifications communes pour les normes d'appareillage de commutation et d'appareillage à haute tension ;

● GB/T 12 022 Hexafluorure de soufre à usage industriel ;

● Combinaisons interrupteur-fusible à courant alternatif haute tension GB16926 ;

● Panneau d'appareillage haute tension AC intérieur DL/T 404 Unité principale à anneau entièrement métallique

Paramètre technique

Remarque : le courant nominal de la combinaison interrupteur-fusible est utilisé pour l'appareil combiné complet de l'interrupteur de charge et du fusible sélectionné. Les données en dehors des parenthèses se réfèrent au système de mise à la terre du point neutre grâce à une faible résistance, et les données à l'intérieur des parenthèses font référence à la mise à la terre du point neutre ou au système non mis à la terre via une bobine de suppression d'arc.

Unité principale à anneau entièrement métallique

Taille du contour

Schéma de principe de l'armoire de ligne entrante (sortante)

Note:

1. La profondeur nominale de l'armoire électrique comprend tous les bords extérieurs du panneau de porte (à l'exclusion des éléments convexes, des serrures, des goupilles et des parties convexes du panneau de porte)

2. La hauteur nominale de l'armoire électrique, y compris tous les bords extérieurs de la tête (à l'exclusion des anneaux convexes)
