Keeya, un fournisseur distingué basé en Chine, est réputé pour fournir des solutions électriques de haute qualité, son appareillage de commutation XGN66-12KV en étant un excellent exemple. En tant qu'acteur clé de l'industrie, Keeya continue d'établir la norme en matière de qualité et d'innovation, en fournissant à ses clients des solutions de pointe pour leurs besoins en infrastructure électrique.
Dans le domaine des solutions électriques de haute qualité, Keeya, basée en Chine, se distingue comme un fournisseur réputé, illustré par son appareillage de commutation avancé XGN66-12KV. Conçu avec précision et adhérant à des normes de qualité strictes, cet appareillage reflète l'engagement de Keeya envers l'excellence dans le domaine. La série XGN66 présente une technologie de pointe et un savoir-faire supérieur, ce qui en fait un choix fiable pour les systèmes de distribution électrique. En tant qu'acteur clé de l'industrie, Keeya continue de contribuer à l'avancement des infrastructures électriques avec ses solutions d'appareillage de commutation de pointe, garantissant des performances efficaces et fiables dans diverses applications.

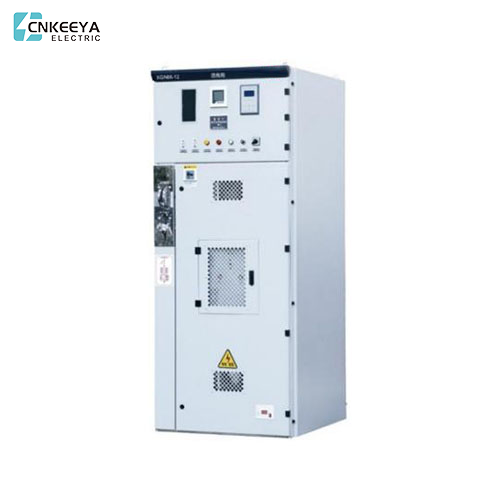

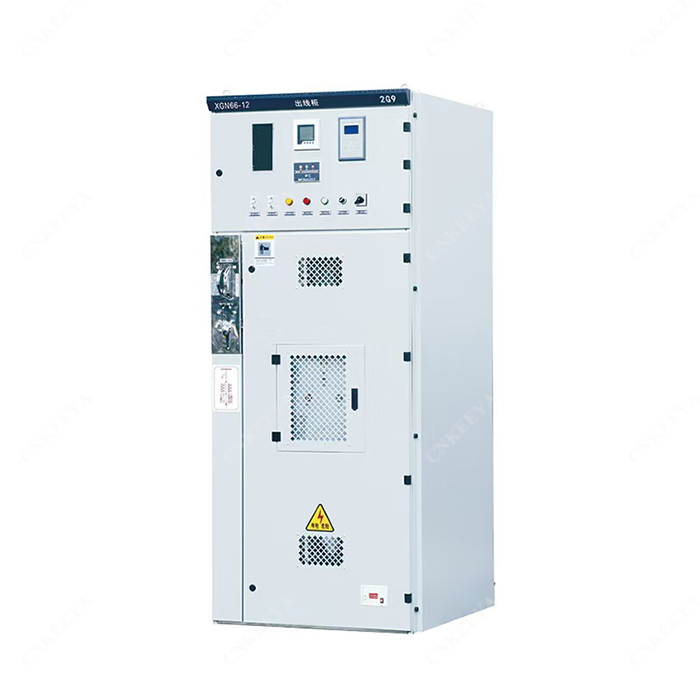

L'appareillage de commutation fermé fixe de type boîte XGN66-12 (ci-après dénommé appareillage de commutation) convient au système triphasé AC 50 Hz de 3,6 ~ 12 kV en tant que dispositif pour recevoir et distribuer l'énergie électrique, il est utilisé pour les lieux d'opération fréquents et pour la reconstruction de l'appareillage de commutation équipé de interrupteur d'huile. Le système de bus se compose d’un système de bus unique et d’un système de section de bus unique.
● Température ambiante : maximum +40°C, minimum -15°C ;
● Altitude : pas plus de 1 000 m ;
● Altitude : pas plus de 1 000 m ;
● Humidité relative : moyenne quotidienne pas plus de 95 %, moyenne mensuelle pas plus de 90 % ;
● Magnitude du séisme : 8 ou moins ;
● Au lieu d'aucun risque de pré ou d'explosion, aucune pollution grave, aucune corrosion chimique et aucune vibration violente.
Non. |
Article |
Unité |
Paramètre technique |
1 |
Tension nominale |
kV |
3.6,7.2,12 |
2 |
Courant nominal |
A |
630,1250 |
3 |
Courant nominal de coupure en court-circuit |
kA |
20,25,31,5 |
4 |
Courant de fermeture nominal en court-circuit |
kA |
50,63,80, |
5 |
Courant de tenue nominal de courte durée (valeur efficace 4 s) |
kA |
20,25,31.5, |
6 |
)Courant de tenue de crête nominal (crête) |
kA |
50,63,80, |
7 |
Tension de tenue à la fréquence industrielle de 1 min |
kV |
42 |
8 |
Tenue aux chocs de foudre tension |
kV |
75 |
9 |
Tension de tenue à la fréquence industrielle de 1 min du circuit auxiliaire |
kV |
2 |
10 |
Niveau de protection |
|
P3X |
11 |
Taille du contour (sortie de câble L×PxH) |
mm |
900×1000×2200 |
● Diagramme schématique de l'appareillage de commutation (Figure 1)
● L'appareillage est une structure fixe de type boîte et le corps de l'appareillage est soudé par des plaques minces et des cornières. La partie supérieure de l'arrière de l'appareillage est le compartiment principal du bus, et le haut du compartiment est équipé d'un dispositif de décompression ; la partie supérieure de la façade est un compartiment relais, et le petit bus peut être connecté depuis le bas du compartiment avec un câble. Les parties médiane et inférieure de l'appareillage sont connectées. Le compartiment bus est connecté électriquement à la partie médiane et inférieure via le sectionneur rotatif GN30 ; la partie centrale est installée avec un disjoncteur à vide et la partie inférieure est installée avec un interrupteur de mise à la terre ou un interrupteur d'isolement côté sortie ; la partie arrière est équipée d'un transformateur de courant, d'un transformateur de tension et d'un parafoudre. Le câble primaire sort par la partie inférieure de l'arrière du tableau ; Un bus de mise à la terre est disposé au bas de l'appareillage, qui traverse toute la rangée d'appareillages ; l'interrupteur d'isolement et l'interrupteur de mise à la terre sont actionnés à l'avant gauche du tableau.
● L'appareillage adopte le dispositif de verrouillage mécanique correspondant, la structure de verrouillage est simple, l'opération est pratique et les préventions Pve sont fiables.
● Seulement après que le disjoncteur soit effectivement déconnecté, la poignée peut être retirée de la position « travail » et tournée à droite vers la position de verrouillage « déconnexion » pour ouvrir et fermer l'interrupteur d'isolement, ce qui empêche l'ouverture et la fermeture de l'interrupteur d'isolement. d'être chargé.
● Lorsque le disjoncteur et les isolations supérieure et inférieure sont à l'état fermé et que la poignée est en « position de travail », la porte avant de l'appareillage ne peut pas être ouverte pour empêcher une entrée accidentelle dans le compartiment sous tension.
● Lorsque le disjoncteur et les interrupteurs d'isolement supérieur et inférieur sont tous deux à l'état fermé, la poignée ne peut pas être tournée vers la position « Maintenance » ou « verrouillage de rupture » pour éviter une ouverture accidentelle du disjoncteur. Lorsque la poignée est en position Position « rupture de verrouillage », avec seulement une isolation supérieure et inférieure séparée, cependant, le disjoncteur ne peut pas être fermé, évitant ainsi la fermeture erronée du disjoncteur.
● Lorsque l'isolation supérieure et inférieure n'est pas ouverte, l'interrupteur de mise à la terre ne peut pas être fermé et la poignée ne peut pas être tournée de la position « déconnexion et verrouillage » à la position « inspection », ce qui peut empêcher le fil de terre sous tension d'être accroché. Remarque : selon différentes solutions d'appareillage de commutation, certaines solutions n'ont pas d'isolation inférieure, ou l'isolation inférieure est remplacée par un interrupteur de mise à la terre, et le verrouillage et les pré-préventions peuvent répondre aux exigences.
● Reportez-vous à la figure (2) pour la fondation d'installation, l'acier du canal de fondation dépasse de 1 à 3 mm du sol, les irrégularités par mètre ne doivent pas dépasser 1,5 mm et la longueur totale ne doit pas dépasser 5 mm.
● Placez l'appareillage sur la fondation dans l'ordre et ajustez la position d'installation. Ensuite, fixez-le avec des boulons M12 ou par soudage par points, et serrez l'appareillage avec des boulons M8.
● Après avoir démonté la plaque de recouvrement pour installer le bus principal et les câbles primaires, la surface de contact des bornes doit être nettoyée et recouverte de vaseline neutre. Après l'installation, veuillez bloquer le trou du câble primaire.
● Connectez la barre omnibus de terre indirecte de l'appareillage pour en faire un seul corps dans le sens de disposition de l'appareillage. Vérifiez si la mise à la terre est manquante, si la boucle de mise à la terre est continue et si la résistance de mise à la terre ne doit pas être supérieure à 10.
● Installez le câble secondaire. Le câble est introduit par le bas de l'avant du tableau, entre dans la salle des relais le long de la paroi latérale et est taraudé sur le bornier ; après l'installation, le trou du câble doit être bloqué.
● Nettoyer la poussière et les débris à l'intérieur de l'appareillage.
Le fabricant doit fournir les documents et pièces jointes suivants lors de la fourniture :
● Liste d'expédition ;
● Certificat de qualité du produit et rapport de test en usine ;
● Manuel d'utilisation ;
● Dessins électriques pertinents ;
● Manuel des composants principaux ;
● Clé de porte d'armoire, poignée de commande et pièces de rechange spécifiées dans le contrat.
● Schéma de solution de câblage primaire et schéma d'agencement de solution de câblage primaire.
● Schéma schématique du circuit secondaire, schéma de câblage, schéma de câblage des bornes.
● Liste des équipements primaires et secondaires.
● Disposition de l'armoire électrique et emplacement des bus et des chemins de câbles.
● Veuillez négocier avec notre société pour toute condition de service spéciale de pièce de rechange et d'équipement.
