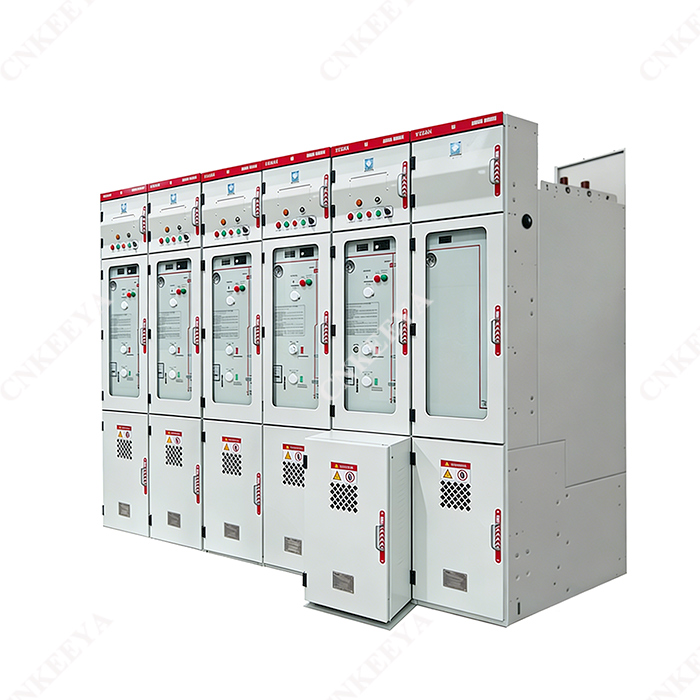

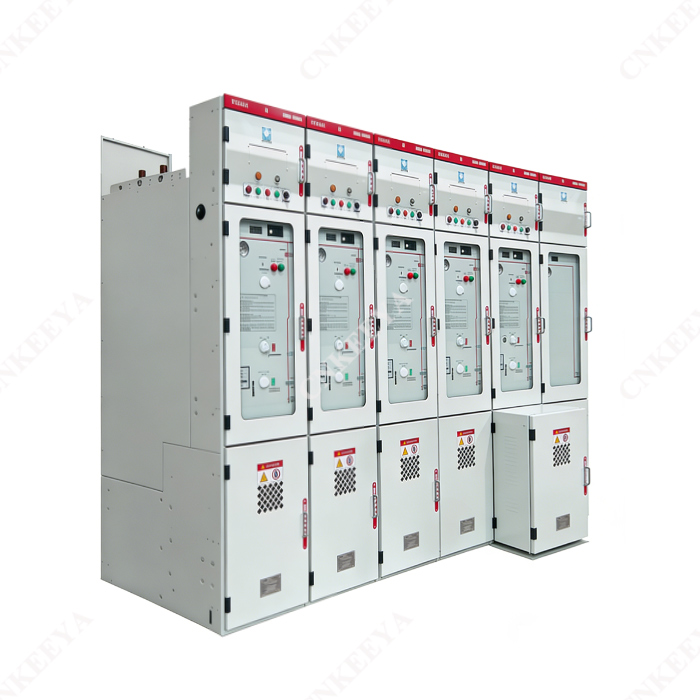

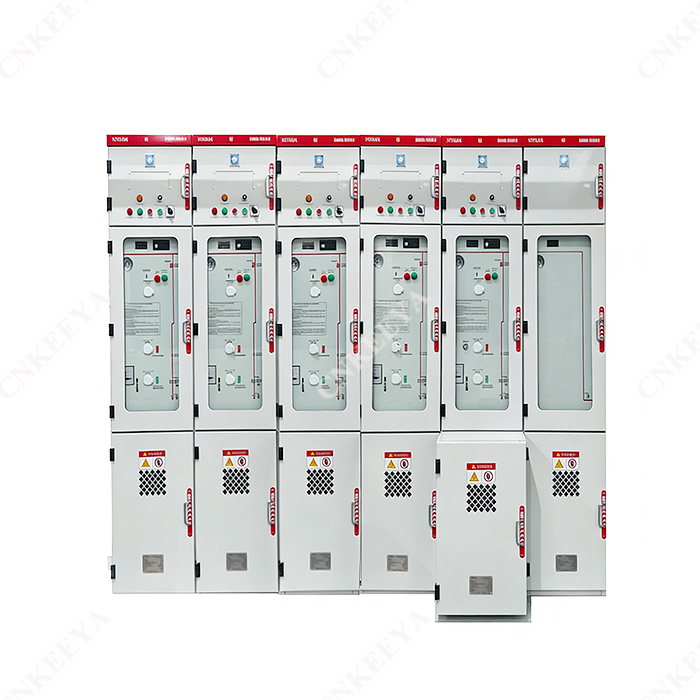

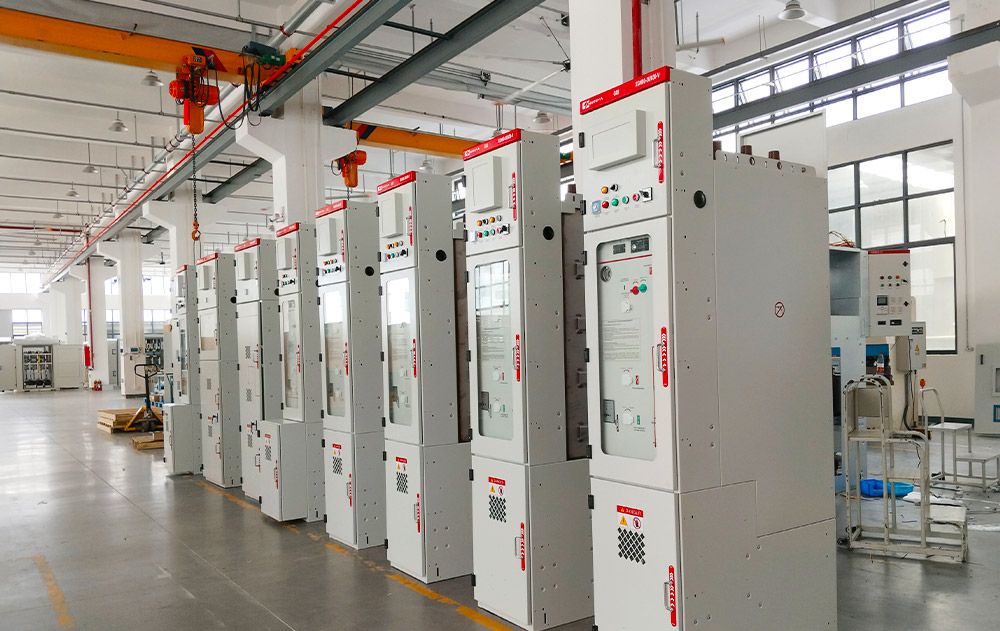

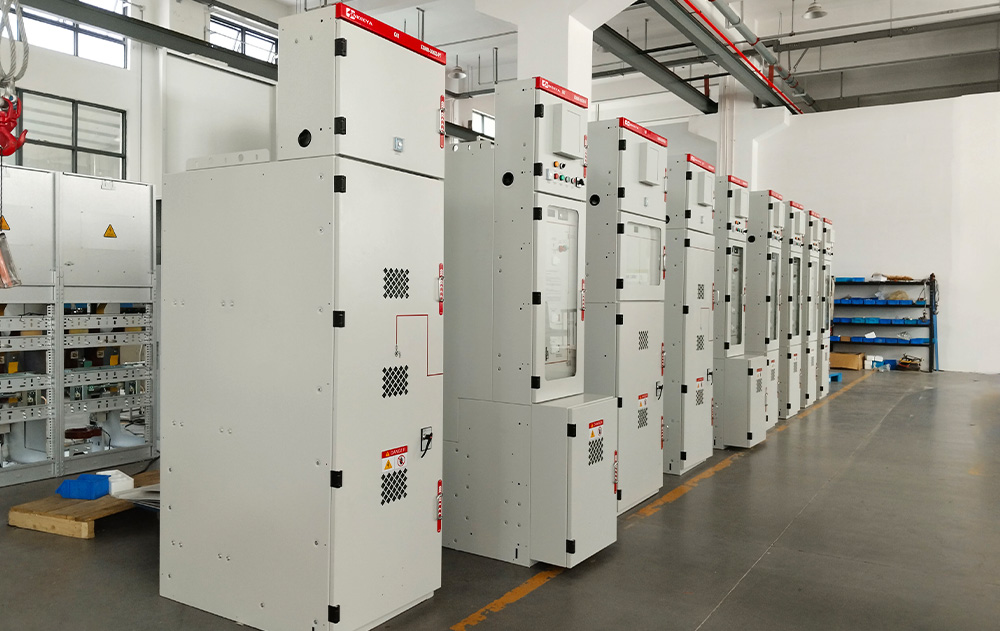

Appareillage de commutation sous enveloppe métallique 36 kV CA pour réseau en anneau SF₆ Appareillage de commutation sous enveloppe métallique à isolation gazeuse (GIS)

Model: RM6-11/12/13.8/22/24/31/33/40.5

CNKEEYA, appareillage de commutation pour réseau en anneau sous enveloppe métallique 36 kV AC SF₆ Appareillage de commutation sous enveloppe métallique à isolation gazeuse (GIS), présente un appareillage de commutation pour réseau en anneau sous enveloppe métallique 36 kV AC, offrant une technologie de pointe à faible coût. Notre engagement à fournir des solutions rentables nous positionne comme leader du secteur. En mettant l'accent sur la qualité et l'abordabilité, CNKEEYA garantit que nos unités principales en anneau remplies de gaz entièrement fermées et entièrement isolées répondent aux normes les plus élevées. Associez-vous à nous pour des produits haut de gamme alliant innovation, fiabilité et prix compétitifs.

envoyer une demande

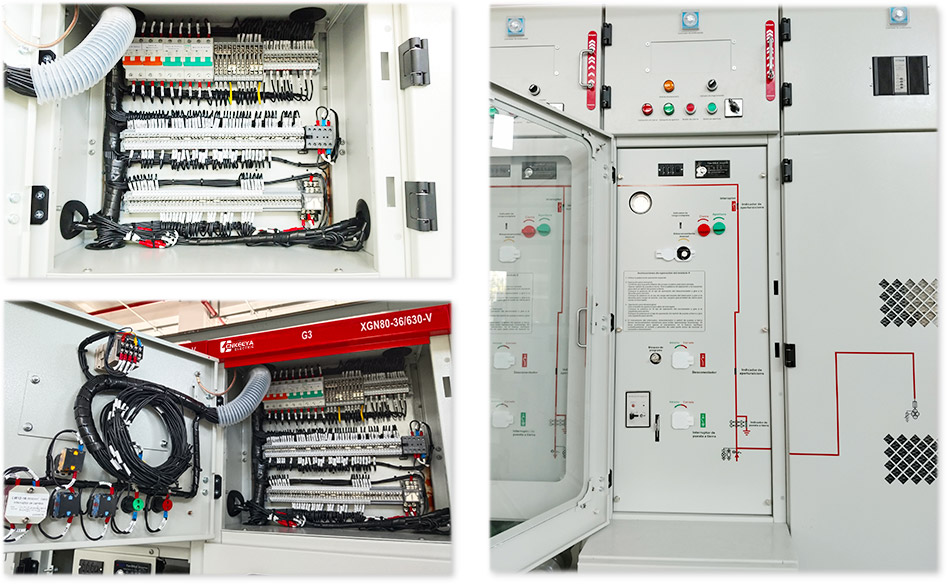

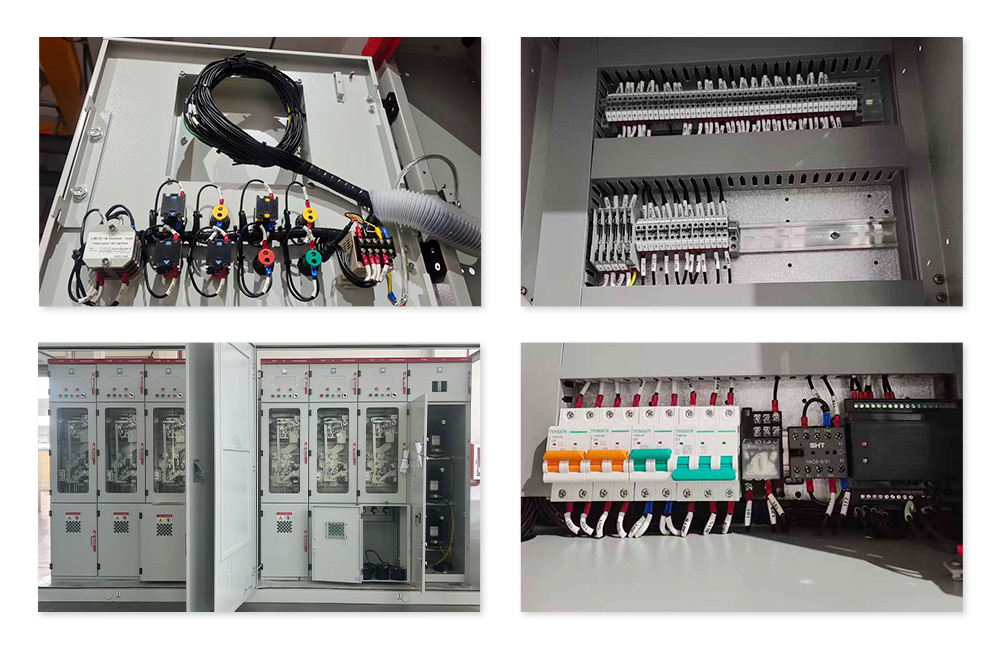

Description du produit

CNKEEYA, appareillage de commutation pour réseau en anneau sous enveloppe métallique 36 kV AC SF₆ L'appareillage de commutation sous enveloppe métallique à isolation gazeuse (GIS), présente un appareillage de commutation pour réseau en anneau sous enveloppe métallique 36 kV AC, combinant une technologie de pointe avec des solutions rentables. Notre engagement à fournir des produits de haute qualité va de pair avec notre engagement à garantir des prix compétitifs. CNKEEYA est votre source fiable de solutions efficaces et peu coûteuses dans le domaine des unités principales en anneau remplies de gaz entièrement fermées et entièrement isolées. Faites équipe avec nous pour des produits haut de gamme qui correspondent à vos considérations budgétaires.

L'unité principale à anneau à gaz entièrement isolée RM6-40.5 est une nouvelle génération d'appareillage de commutation produit par notre société sous la forme d'un ensemble complet d'équipements intérieurs triphasés AC 5OHz 12-40,5 kV pour le renouvellement et la distribution d'énergie électrique. performance, forte adaptabilité et petite taille.

Normes conformes

● GB 3906 Appareillage de commutation et de commande sous enveloppe métallique à courant alternatif pour tensions nominales supérieures à 3,6 kV et jusqu'à 40,5 kV inclus

● Panneau d'appareillage haute tension AC intérieur DL/T 404

● CEI 62271-200:2003 Appareillage de commutation et de commande sous enveloppe métallique CA pour tensions nominales supérieures à 1 kV et jusqu'à 52 kV inclus 1016001/003-0000-00 Norme d'approvisionnement en matériaux de la State Grid Corporation of China pour 12 kV, 24 kV

● 1016001/003-0000-00 Norme d'approvisionnement en matériaux de la State Grid Corporation of China pour les appareils de commutation haute tension 12KV, 24kV et 40,5kV 1016001/003-0000-00 Spécifications techniques générales

État de service

● Température ambiante : la température maximale est de 40 ℃, la température minimale est de -25 ℃ et la valeur moyenne mesurée dans les 24 h ne dépasse pas 35 ℃ ;

● Humidité relative : la valeur moyenne de l'humidité relative mesurée dans les 24 h ne doit pas dépasser 95 % et la valeur moyenne de l'humidité relative mensuelle ne doit pas dépasser 90 %.

● La condensation peut se produire lorsque la température change rapidement en cas d'humidité élevée. La valeur moyenne de la pression de vapeur d'eau mesurée dans les 24 heures ne doit pas dépasser 2,2 kPa et la valeur moyenne de la pression de vapeur d'eau mensuelle ne doit pas dépasser 1,8 kPa ;

● Altitude : pas plus de 1 000 m ;

● Intensité sismique : pas plus de 8 degrés ;

● L'amplitude des interférences électromagnétiques induites dans le système secondaire ne doit pas dépasser 1,6 kV ;

● L'air ambiant n'est évidemment pas pollué par la poussière, la fumée, les gaz corrosifs et combustibles, la vapeur ou le brouillard salin.

Remarque : Lorsque les conditions d'utilisation dépassent les dispositions ci-dessus, la solution peut être déterminée en consultation avec l'utilisateur. RM6-40.5 RM6-40.5 Unité principale à anneau rempli de gaz entièrement isolée et entièrement fermée

Paramètre technique

Non.	Article			Unité	Technique paramètre
1	Tension nominale			kV	12	40.5
2	Courant nominal			A	1250~3150	1250~2500
3	Fréquence nominale			Hz	50
4	Courant de tenue de courte durée nominal			k/Vs	25、31.5
5	Courant de tenue de crête nominal			kA	63, 80
6	Durée du courant assigné de court-circuit			S	4
7	Courant assigné de coupure en court-circuit			kA	25、31.5
8	Courant nominal de fermeture de court-circuit			kA	63, 80
9	Durée de l'arc			S	0.5
10	Durée de vie mécanique	Disjoncteur		temps	2000	10000
		Interrupteur d'isolement			3000
		Interrupteur de mise à la terre			3000
11	Durée de vie électrique du disjoncteur			temps	30
12	Pression nominale du gaz rempli (pression manométrique à 20 ℃)			MPa	0.05
13	Minimum pression fonctionnelle (jauge pression à 20℃)				0.03
14	SDébit de fuite annuel du gaz SF6				≤0,5%
15	Niveau d'isolation nominal	Tension de tenue à la fréquence industrielle (1 min) (efficace)	Phase à phase, phase à terre	kV	42	95
			Distance d'isolement, ouverture sous vide		48	118
		Tension assignée de tenue aux chocs de foudre (crête)	Phase à phase, phase à terre	kV	75	185
			distance de séparation, ouverture sous vide		85	215
16	Auxiliaire contrôle circuit	Tension nominale		V	12	40.5
		1min de puissance tension de tenue en fréquence			1250~3150	1250~2500
17	Armoire degré de protection	Boîtier d'armoire			50
		Compartiment rempli de gaz			25、31.5
18	Catégorie de perte de continuité d’exploitation			A	63, 80
19	Test d'échauffement				4
20	Résistance du circuit principal	1250		UΩ	25、31.5
		2000			年
		2500			0.5
		3150			2000	10000
21	Partiel décharge	Tension d'essai		kV	3000
		Élément isolant unique		PC	3000
		Ensemble complet			30
22	Durée de vie				0.05

RM6-40.5

RM6-40.5 Unité principale à anneau rempli de gaz entièrement isolée et entièrement fermée

Note:

1. Le courant de coupure de court-circuit nominal de 40,5 kV/2 000 A est de 31,5 kA ; le courant nominal de coupure en court-circuit de 12 kV/3 150 A est de 31,5 kA ;

2. Les paramètres du courant de tenue de crête nominal et du courant de tenue de courte durée nominal du transformateur de courant doivent être évalués séparément ;

3. La résistance du circuit fait référence à la valeur mesurée depuis la ligne sortante de la prise du coupleur de bus (y compris le coupleur de bus) jusqu'au côté ligne sortante de la prise de câble (y compris le dispositif actuel). Lorsque le coupleur de bus et le dispositif actuel ne sont pas inclus, la valeur dans le tableau doit être soustraite de 20.

Schéma de principe et de structure de l'appareillage de commutation

1.Petite salle de bus

2. Salle d'instruments

3. Compartiment rempli de gaz du bus principal

4. Sectionneur de station

5. Salle des mécanismes d'exploitation

6. Disjoncteur

7. Compartiment rempli de gaz du disjoncteur

8.Salle des câbles

9. Transformateur de courant

10.Câble

Parafoudre 11.CM-35

12. Canal de libération de pression

13. Prise de câble

14. Prise de câble

15. Prise de Test

16. Prise de test

17.Autobus secondaire

18. Dispositif de décompression

19.Autobus principal

20. Prise de coupleur de bus

21.Coupleur de bus

Note:

un (largeur de l'armoire) : 600 mm, 800 mm ;

b (profondeur de l'armoire) : 1 420 en profondeur pour 12 kV ; 1620 de profondeur pour 40,5kV.
