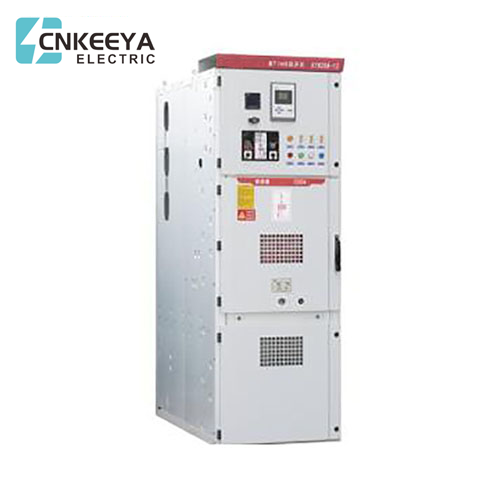

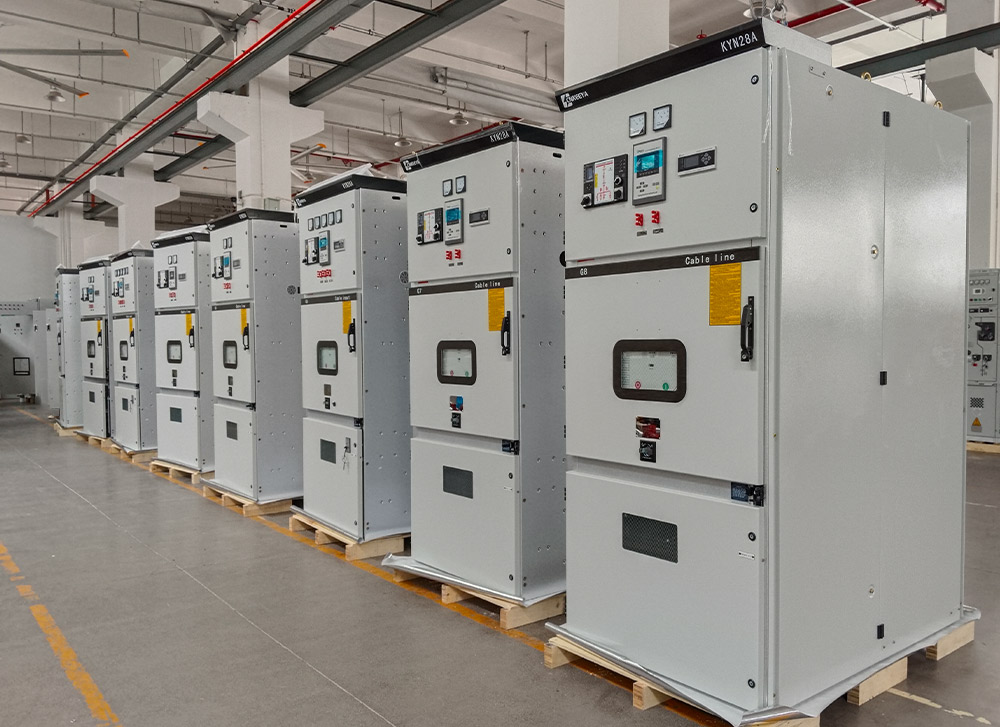

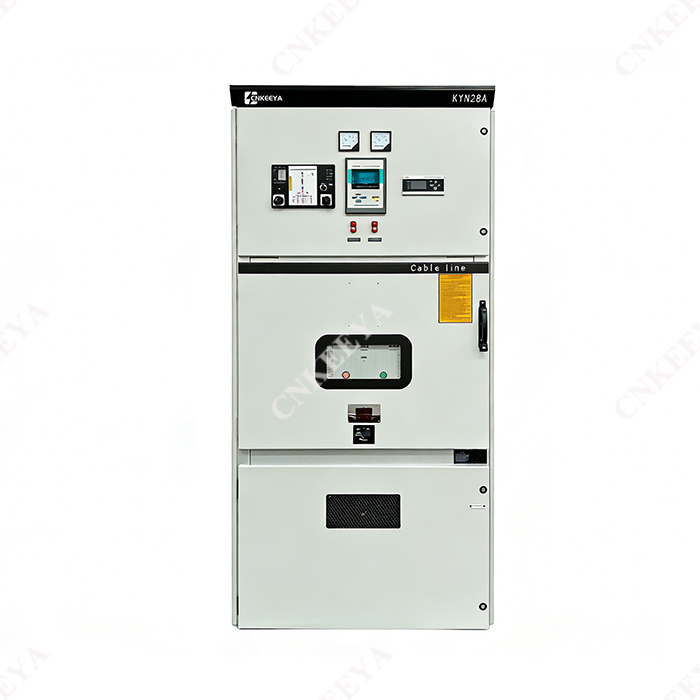

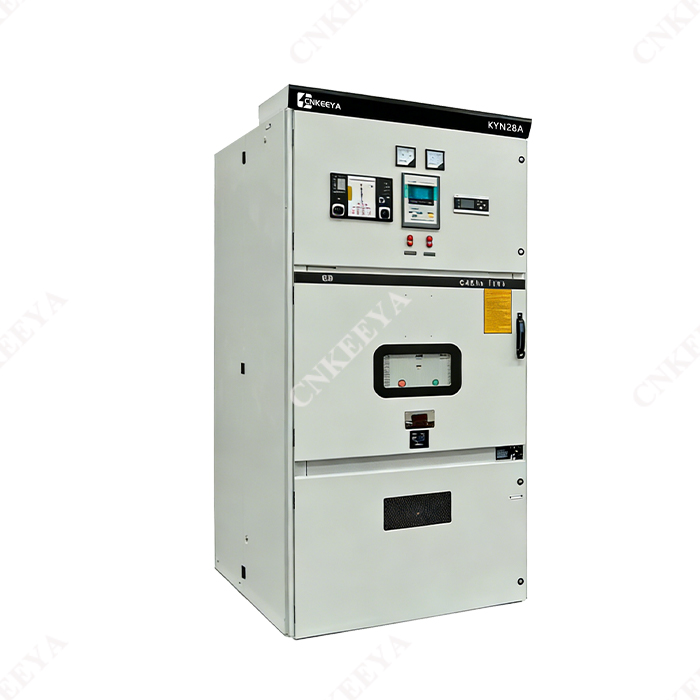

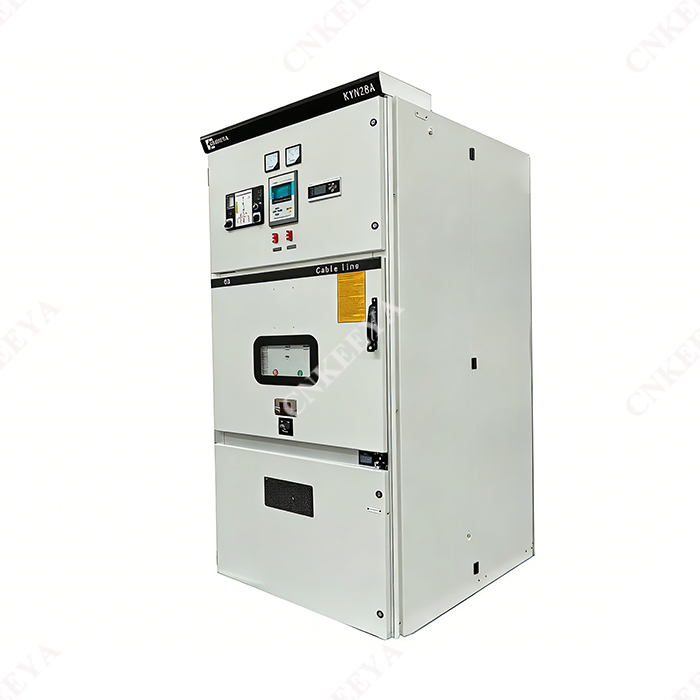

Appareillage de commutation KYN28-12KV
  • Appareillage de commutation KYN28-12KVAppareillage de commutation KYN28-12KV

Appareillage de commutation KYN28-12KV

En tant que fournisseur leader en Chine, Keeya se spécialise dans la fourniture de solutions personnalisées pour les infrastructures électriques avancées, illustrées par leur appareillage de commutation KYN28-12KV. Cet appareillage de pointe reflète l'engagement de Keeya en faveur de l'innovation et des solutions sur mesure dans le secteur de la distribution d'énergie.

Modèle: KYN28A-12

envoyer une demande

Description du produit

Conçu avec précision et adhérant aux normes de qualité élevées, l'appareillage de commutation KYN28-12KV témoigne de l'expertise de Keeya dans la fourniture de solutions adaptables et fiables pour diverses applications électriques. En mettant l'accent sur la personnalisation, Keeya veille à ce que son appareillage réponde aux spécifications et exigences uniques des clients, contribuant ainsi à la résilience et à l'efficacité des systèmes électriques modernes.


L'appareillage de commutation fermé en métal amovible blindé KYN28A-12 convient au réseau électrique triphasé AC 50Hz de 3, 6 à 12KV, qui est utilisé pour recevoir et distribuer de l'énergie électrique, ainsi que pour contrôler, surveiller et protéger le circuit. Il peut s'agir des normes d'appareillage de commutation et de commande à haute tension, GB3906 GB3906-2006 Appareillage de commutation et de commande à courant alternatif sous enveloppe métallique pour une tension nominale supérieure à 3, 6 kV et jusqu'à 40, 5 kV inclus DL 404 Condition de commande CA haute tension. disjoncteurs, essais de type et essais de routine. Il dispose également d'une fonction anti-erreur de fonctionnement parfaite et fiable.


état de service

● Température de l'air ambiant : limite supérieure +40℃, limite inférieure -10℃ ;

● Humidité relative : moyenne quotidienne ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;

● Altitude : 1 000 m et moins ;

● Intensité du séisme : pas plus de 8 degrés ;

● Au lieu d'aucun risque de pré ou d'explosion, aucune pollution grave, aucune corrosion chimique et aucune vibration violente. Pour une utilisation dépassant les conditions environnementales normales spécifiées dans GB3906, cela doit être négocié entre l'utilisateur et le fabricant.


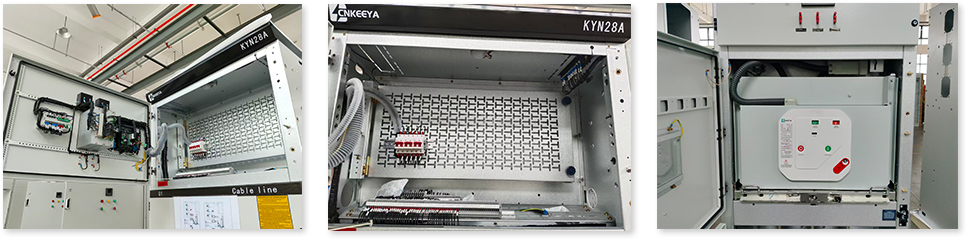

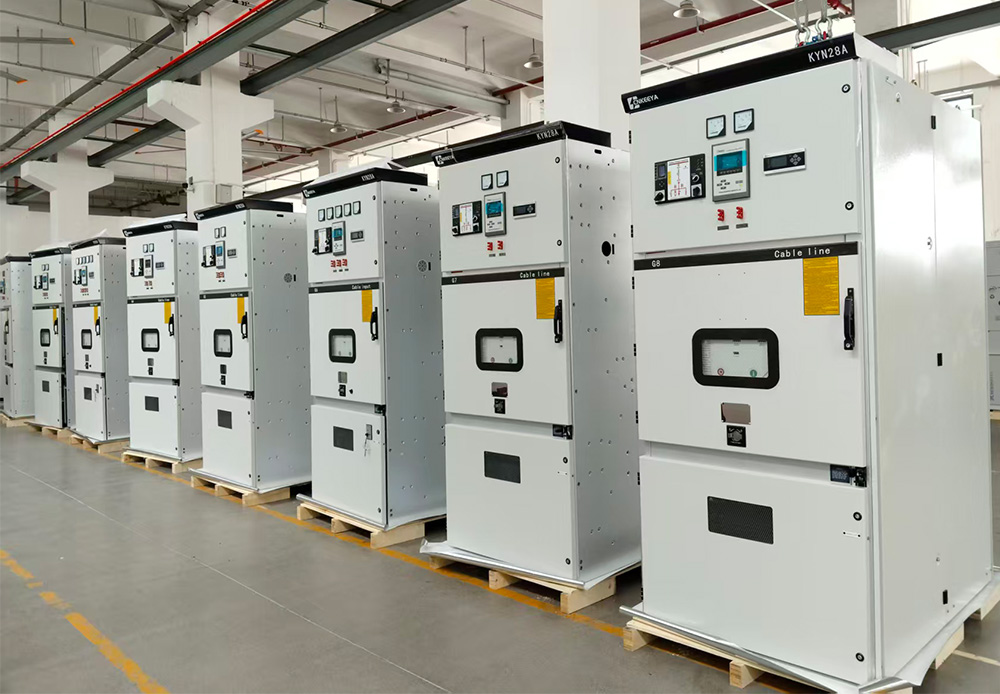

Caractéristique de l'appareillage de commutation KYN28-12KV

L'appareillage de commutation blindé amovible en métal AC KYN28A-12 (ci-après dénommé appareillage de commutation) est un nouveau produit conçu et développé par notre société sur la base de l'absorption de la technologie de fabrication avancée au pays et à l'étranger. Il peut remplacer divers anciens appareillages sous enveloppe métallique, tels que KYN1-12, KYN2-12 et d'autres produits de la série.

Le produit présente les avantages évidents suivants :

●Le boîtier du produit est entièrement boulonné avec une résistance mécanique élevée, ce qui garantit efficacement que le produit est soigné et beau, la porte de l'armoire est pulvérisée avec un revêtement en plastique, avec une forte résistance aux chocs et une forte capacité de résistance à la corrosion. Le niveau de protection du boîtier est IP4X (il peut être remplacé par une plaque de fer selon les besoins du client).

●Le commutateur de ce produit peut être équipé d'un disjoncteur à vide VD4 produit par la société ABB et d'un commutateur de charge Pxed de la série C3, et peut également être équipé d'une variété de disjoncteurs à vide de série domestique (tels que VS1, VH1, VK, Zn28) , qui peut remplacer les produits étrangers similaires.

● Quel que soit le type de disjoncteur sélectionné, la distance d'isolation de l'air des conducteurs nus peut être garantie supérieure à 125 mm et l'isolation composite peut être supérieure à 60 mm. Ses disjoncteurs présentent les avantages uniques d’une longue durée de vie, de moins d’entretien et d’une petite taille.


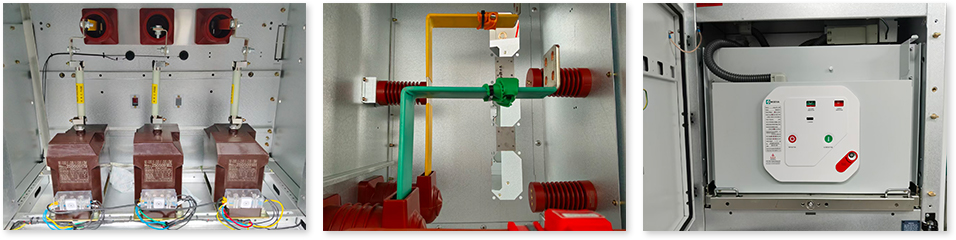

KYN28-12

Appareillage de commutation sous enveloppe métallique CA amovible blindé

L'appareillage est conçu selon l'appareillage sous enveloppe métallique du GB3906-91. Voir la figure 1 pour la description de la structure de l'armoire de commande : l'armoire de commande est composée d'un corps d'armoire fixe et de pièces amovibles (appelées chariot à bras). L'enceinte de l'armoire et la plaque de séparation de chaque unité fonctionnelle sont reliées par des boulons. Le niveau de protection de l'enceinte de l'appareillage est IP4X et le niveau de protection de la porte de la salle des disjoncteurs est IP2X lorsque la porte est ouverte. L'armoire de commande peut être équipée d'un chariot à vide ou d'un interrupteur à charge fixe. Il dispose d'une ligne aérienne entrante (sorante), d'une sortie de câble et d'autres solutions fonctionnelles. L'appareillage de commutation peut être disposé dans des armoires doubles, à savoir une disposition à double rangée dos à dos ou face à face.


Paramètre technique

Paramètre technique de l'appareillage de commutation

Article

Unité

Valeur

Tension nominale

kV

3

6

7.2

12



Fréquence nominale

Hz

50

Courant nominal du disjoncteur

A

630

1250

1600

2000

2500

3150

Courant nominal de l'armoire électrique

A

630

1250

1600

2000

2500

3150

(4S)Courant de tenue nominal de courte durée (4s)

kA

16

20

25

31.5

40

50

Courant de tenue de crête nominal (crête)

kA

40

50

63

80

100

125

Courant nominal de coupure en court-circuit

kA

16

20

25

31.6

40

50

Courant nominal de fermeture de court-circuit (crête)

kA

40

50

63

80

100

125

Niveau d'isolation nominal


Tension de tenue à la fréquence industrielle pendant 1 min

kV

24

32

42


Tension de tenue aux chocs de foudre

kV

40

60

75

Niveau de protection

P4X pour coffret, IP2X pour local d'isolement et local disjoncteur ouvert


Installation d'appareillage de commutation

un. Transférez l'appareillage à un emplacement spécifique conformément aux exigences techniques et aux dessins. S'il y a une longue rangée d'appareillages (par exemple, plus de 10 appareillages), les travaux de consolidation doivent commencer à partir de la position médiane.

b. Utiliser des moyens de transport spécifiques tels que des grues ou des chariots élévateurs. Les pieds de biche à rouleaux sont strictement interdits.

c. Retirez le chariot du disjoncteur de l'appareillage et rangez-le ailleurs pour le conserver en toute sécurité.

d. Desserrez les boulons de fixation devant le compartiment de bus et retirez la plaque de séparation verticale 9.

e. Desserrez les boulons de retenue de la plaque de séparation horizontale 19 sous le compartiment disjoncteur et retirez la cloison horizontale.

F. Desserrez et retirez la plaque de base 16.

g. Retirez les plaques de recouvrement 1 et 2 du lot de lignes de commande sur le côté gauche de l'appareillage. Retirez en même temps la plaque de recouvrement de la rainure de la ligne de commande avant droite.

h. Installez l'appareillage un par un sur la base, y compris les aspects horizontaux et verticaux, et l'irrégularité d'installation de l'appareillage ne doit pas dépasser 2 mm.

I. Lorsque l'appareillage est complètement combiné (épissé), il peut être connecté à l'acier du canal de base avec des vis de fondation ou soudé fermement à l'acier du canal de base par soudage électrique.


Taille du contour de l'armoire électrique

KYN28-12

A. Local bus

B. Salle des disjoncteurs

C. Salle des câbles

D. Local des compteurs

1. Enceinte

1. Plaque de décompression

1. Plaque de recouvrement du câble de commande

2. Bus secondaire

3. Autobus

4. Dispositif à contact fixe

5. Contact à ressort

6. Couteau moulu

7. Transformateur de courant

8. Transformateur de tension

9. Plaque de séparation assemblée

10. Prise secondaire

11. Interrupteur auxiliaire

12. Panneau de rideau coulissant

13. Diable débrochable

14. Mécanisme de commande du couteau de sol

15. Borne d'étanchéité du câble

16. Le fond

17. Mécanisme à vis mère

18. Mettez le bus principal à la terre

19. Chargement et déchargement de la cloison horizontale


Instructions de commande

Merci de préciser lors de la commande :

● Numéro de solution du circuit principal, objectif, schéma du système unifilaire, schéma d'agencement et schéma d'aménagement de la salle de distribution ;

● Exigences relatives aux fonctions de contrôle, de mesure et de protection des appareillages de commutation et autres dispositifs de verrouillage et automatiques ;

● Type, spécifications et quantité de composants électriques dans l'appareillage ;

● Si une connexion de bus est nécessaire entre l'appareillage de commutation ou l'armoire de ligne entrante, des données spécifiques telles que la capacité de charge nominale du bus, la portée du bus et la hauteur par rapport au sol doivent être fournies ;

● L'appareillage de commutation utilisé dans des conditions environnementales particulières doit être détaillé lors de la commande.

● Autres exigences particulières.
