Une armoire de distribution d'énergie basse tension GGD peut-elle offrir une distribution d'énergie plus sûre et plus fiable

Résumé de l'article : A Armoire de distribution d'énergie basse tension GGDest une solution de distribution fixe basse tension conçue pour une conversion, une distribution, une protection et un contrôle fiables de l'énergie. Ce guide explique ses principes de fonctionnement, ses performances électriques, ses applications, ses options de configuration, ses conditions d'installation et ses principales considérations d'achat, aidant ainsi les ingénieurs électriciens, les entrepreneurs EPC, les distributeurs et les acheteurs industriels à sélectionner une solution adaptée.

Table des matières

1. Qu'est-ce qu'une armoire de distribution d'énergie basse tension GGD ?

2. Pourquoi choisir une armoire de distribution d'énergie basse tension GGD ?

3. Quels sont les paramètres techniques clés ?

4. Où est utilisée une armoire GGD ?

5. Quelles caractéristiques de conception améliorent la fiabilité ?

6. Comment les acheteurs doivent-ils sélectionner la bonne armoire GGD ?

7. FAQ sur les armoires de distribution d'énergie basse tension GGD

8. Conclusion

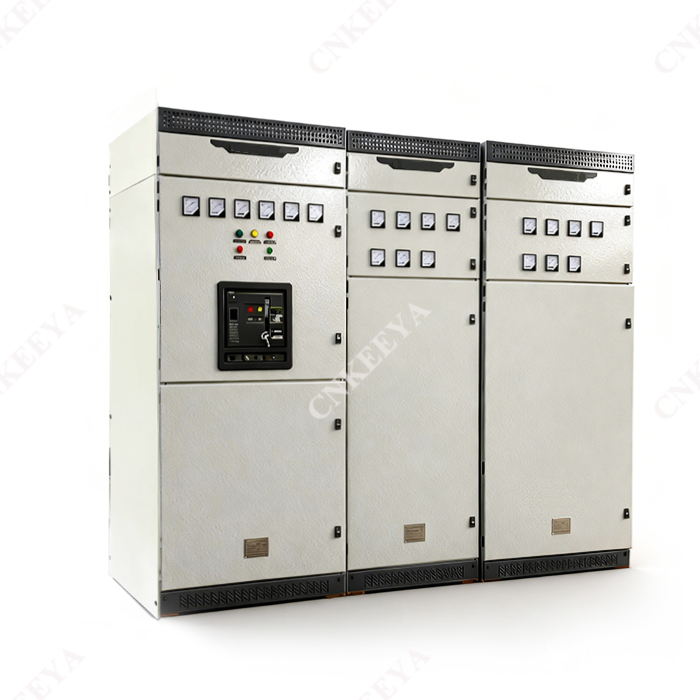

Qu'est-ce qu'une armoire de distribution d'énergie basse tension GGD ?

Lorsqu’une distribution fiable d’énergie basse tension est essentielle,CNKEYAfournit leArmoire de distribution d'énergie basse tension GGDcomme solution pratique pour les systèmes électriques industriels et d’infrastructure. Conçue pour la distribution, la conversion, la protection et le contrôle de l'alimentation CA, l'armoire GGD convient aux applications telles que les centrales électriques, les sous-stations, les entreprises minières et autres grands utilisateurs d'énergie.

Selon les informations produit de CNKEEYA, l'armoire basse tension AC GGD est conçue pour les systèmes de distribution avec une tension de fonctionnement nominale de 380 V et un courant de fonctionnement nominal jusqu'à 3 150 A. Sa conception met l'accent sur la sécurité, l'économie, la fiabilité, la configuration électrique pratique et l'installation pratique.

L'armoire peut accueillir différents composants électriques et dispositions de circuits, permettant aux ingénieurs de configurer un système de distribution en fonction des exigences de charge. Cela rend la conception GGD particulièrement utile lorsqu'une solution de distribution basse tension fixe, robuste et économique est requise.

CNKEYA déclare également que le produit est conforme aux normes applicables en matière d'appareillage basse tension, notamment CEI 439 et GB7251. Les acheteurs doivent néanmoins confirmer la dernière édition standard applicable et les exigences de certification spécifiques au projet avant de passer une commande.

Pourquoi choisir une armoire de distribution d'énergie basse tension GGD ?

Une armoire de distribution est plus qu’un boîtier métallique. Il constitue une interface importante entre l’alimentation électrique entrante et les charges en aval. Une armoire GGD correctement conçue peut aider à organiser la distribution d'énergie tout en assurant la protection et le contrôle opérationnel.

1. Capacité de distribution de courant élevée

La série GGD couvre différentes plages de courant. La configuration GGD3, par exemple, peut atteindre un courant nominal de 3 150 A selon les spécifications publiées par le fabricant. Cela rend la série adaptée aux applications de distribution basse tension de capacité relativement élevée.

2. Forte performance de résistance aux courts-circuits

Les équipements de distribution électrique doivent résister à des conditions de fonctionnement anormales sans compromettre l’intégrité du système. Selon le modèle, les spécifications GGD publiées fournissent des courants nominaux de coupure de court-circuit de 15 kA à 50 kA et des courants nominaux de tenue en crête de 30 kA à 105 kA.

3. Configuration électrique flexible

Les informations publiées par CNKEEYA identifient 129 solutions de circuit principal et 298 spécifications dans toute la gamme GGD. Cette large capacité de configuration permet à l'armoire de s'adapter à différentes architectures de distribution, dispositions de charge et exigences du projet.

4. Construction pratique de type fixe

Contrairement aux appareillages débrochables, le concept GGD utilise une structure d'installation fixe. Cela peut constituer une solution simple pour les projets où le retrait et le remplacement fréquents d’unités fonctionnelles ne constituent pas une exigence primordiale.

5. Prise en charge améliorée des jeux de barres

L'armoire intègre des pinces de jeu de barres dédiées et des supports isolants. CNKEEYA décrit sa pince de bus combinée ZMJ comme utilisant un alliage PPO ignifuge et à haute résistance, tandis que le support isolant adopte une structure de type manchon moulé conçue pour améliorer la résistance mécanique et les performances de ligne de fuite.

Quels sont les paramètres techniques clés ?

Les paramètres techniques doivent toujours correspondre à la conception électrique réelle plutôt que sélectionnés uniquement en fonction du modèle d'armoire. Le tableau suivant résume les principaux paramètres publiés pour la série GGD.

Remarque : les valeurs sont basées sur les informations produit publiées par CNKEEYA. Les spécifications finales doivent être confirmées auprès du fabricant en fonction de la configuration sélectionnée et des exigences du projet.

Pour les acheteurs, les paramètres les plus importants à vérifier sont :

• Tension et fréquence de fonctionnement nominales
• Courant nominal et demande de charge attendue
• Pouvoir de coupure en court-circuit
• Courant de tenue de courte durée et de crête
• Matériau et configuration du jeu de barres
• Exigences de protection
• Dimensions de l'armoire et espace d'installation
• Conditions environnementales et d'altitude
• Composants électriques requis et disposition des circuits
• Normes applicables et certifications de projets

Où est utilisée une armoire GGD ?

L'armoire de distribution d'énergie basse tension GGD est conçue pour une large gamme d'environnements de distribution d'énergie. Sa combinaison de capacité de courant élevée, de construction fixe, de solutions de circuits flexibles et de caractéristiques de maintenance pratiques le rend adapté à plusieurs secteurs.

Centrales électriques et sous-stations

Dans les environnements de production d'électricité et de sous-stations, des équipements de distribution basse tension sont nécessaires pour distribuer l'électricité aux systèmes auxiliaires, aux circuits d'éclairage, aux moteurs et à d'autres charges en aval.

Installations industrielles

Les usines de fabrication disposent souvent de plusieurs charges électriques fonctionnant simultanément. Une armoire GGD correctement configurée peut organiser la distribution d'énergie entre les équipements de production, les systèmes auxiliaires, l'éclairage et d'autres charges de l'usine.

Projets miniers

Les opérations minières nécessitent généralement une distribution électrique fiable pour les équipements et les infrastructures de soutien. La conception GGD peut être envisagée lorsqu'une architecture de distribution basse tension fixe correspond aux exigences électriques et aux conditions environnementales du projet.

Projets commerciaux et d'infrastructure

Les grands bâtiments commerciaux et les infrastructures peuvent nécessiter une distribution centralisée basse tension pour l'éclairage, les équipements mécaniques, les services auxiliaires et d'autres charges. La configuration de l'armoire peut être sélectionnée en fonction des exigences de calcul de charge et de coordination de la protection du projet.

Quelles caractéristiques de conception améliorent la fiabilité ?

La fiabilité électrique dépend de la conception complète du système, mais plusieurs fonctionnalités au niveau de l'armoire peuvent contribuer à un fonctionnement fiable.

• Disposition flexible des circuits :Plusieurs solutions de circuit principal prennent en charge différentes configurations de distribution.
• Support de jeu de barres de haute qualité :Des structures isolantes dédiées contribuent à améliorer la stabilité mécanique et électrique.
• Flexibilité des composants :L'armoire peut accueillir des composants électriques mis à jour lorsque la conception sélectionnée l'exige.
• Stabilité thermique et dynamique :Les spécifications publiées incluent des valeurs de tenue à court terme et de pointe pour différents modèles.
• Documentation accessible :La documentation fournie peut inclure des dessins électriques, des manuels, des rapports de tests en usine, des certifications, des listes de colisage et des accessoires spécifiés.

Les données produit publiées par CNKEEYA indiquent également que l'armoire peut être fournie avec différentes dispositions de jeux de barres. Pour des courants nominaux de 1 500 A et moins, des barres omnibus en aluminium peuvent être utilisées conformément à la conception publiée, tandis que les configurations à courant plus élevé utilisent des barres omnibus doubles en cuivre. Des arrangements de jeux de barres en cuivre personnalisés peuvent également être discutés avec le fabricant.

Comment les acheteurs doivent-ils sélectionner la bonne armoire GGD ?

Le choix d'une armoire GGD doit commencer par le système électrique plutôt que simplement par la taille d'armoire souhaitée. Un processus d’approvisionnement professionnel doit prendre en compte les étapes suivantes.

1. Calculez la charge attendue :Déterminez la charge connectée, la charge demandée, les caractéristiques de démarrage du moteur et les besoins d'expansion futurs.
2. Déterminer le courant nominal :Sélectionnez une configuration d'armoire qui fournit une capacité de courant adéquate sans créer de surdimensionnement inutile.
3. Vérifiez les niveaux de défaut :Confirmez le courant de court-circuit présumé au point d'installation et comparez-le avec la tenue et les capacités de coupure de l'armoire.
4. Définir la disposition du circuit :Identifiez les départs entrants, les départs sortants, les circuits de mesure, de protection, de contrôle et auxiliaires.
5. Confirmez les conditions d'installation :Vérifiez la température ambiante, l'altitude, l'humidité, les vibrations, l'exposition à la corrosion et l'inclinaison de l'installation.
6. Dimensions de l'examen :Assurez-vous que l'armoire sélectionnée s'adapte à la salle électrique et permet un accès suffisant pour l'installation, l'exploitation et la maintenance.
7. Confirmer les documents :Demandez des dessins, des rapports de test, des certificats, des manuels et d'autres documents spécifiques au projet avant l'achat final.

Pour les applications standards, un fabricant chinois tel que CNKEEYA peut également discuter de configurations électriques personnalisées avec les acheteurs. Ceci est particulièrement utile pour les projets EPC et les installations industrielles où l'armoire doit s'intégrer aux transformateurs, systèmes de protection, câbles et équipements en aval existants.

FAQ sur les armoires de distribution d'énergie basse tension GGD

Que signifie GGD dans une armoire de distribution basse tension ?

GGD identifie un type d'armoire de distribution basse tension fixe conçue pour la distribution, la conversion, la protection et le contrôle du courant alternatif. La configuration exacte et les composants électriques dépendent du modèle sélectionné et des exigences du projet.

Quel est le courant nominal maximum de l'armoire CNKEEYA GGD ?

Selon les spécifications publiées par CNKEEYA, la série GGD peut atteindre un courant nominal de 3 150 A. La valeur nominale appropriée doit être sélectionnée en fonction de la charge réelle et de la conception du système.

Où peut-on installer une armoire de distribution électrique basse tension GGD ?

Le champ d'application publié inclut les centrales électriques, les sous-stations, les entreprises minières et d'autres utilisateurs électriques. Les conditions d'installation doivent être soigneusement vérifiées, en particulier la température ambiante, l'altitude, l'humidité, les vibrations, les chocs et les conditions corrosives.

L'armoire GGD peut-elle être personnalisée ?

Oui. La sélection des composants électriques, la disposition des jeux de barres, les solutions de circuits et d'autres exigences du projet peuvent être discutées avec le fabricant. Les acheteurs doivent fournir un schéma unifilaire détaillé et des spécifications techniques lorsqu'ils demandent un devis de projet.

Quels documents sont normalement fournis avec le cabinet ?

CNKEYA déclare que le colis fourni peut inclure une liste de colisage, une certification du produit, un manuel d'utilisation, un rapport de test en usine, des dessins électriques associés, des clés d'armoire, des poignées de commande et des pièces de rechange spécifiées par le contrat.

Conclusion

Une armoire de distribution électrique basse tension GGD bien conçue peut constituer une base pratique pour une distribution électrique basse tension fiable. Avec des capacités de courant nominal atteignant 3 150 A, des solutions de circuits principaux multiples, un support de jeu de barres robuste et des applications dans des projets industriels et d'infrastructure, la série GGD peut répondre à un large éventail d'exigences de distribution. Pour les configurations spécifiques à un projet, les spécifications techniques, les prix ou l'assistance à l'approvisionnement en usine en Chine,Contactez-nouschez CNKEEYA pour discuter de vos besoins en distribution électrique et obtenir une solution adaptée.
