Comment un fusible haute tension protège-t-il vos investissements critiques dans les transformateurs et les condensateurs

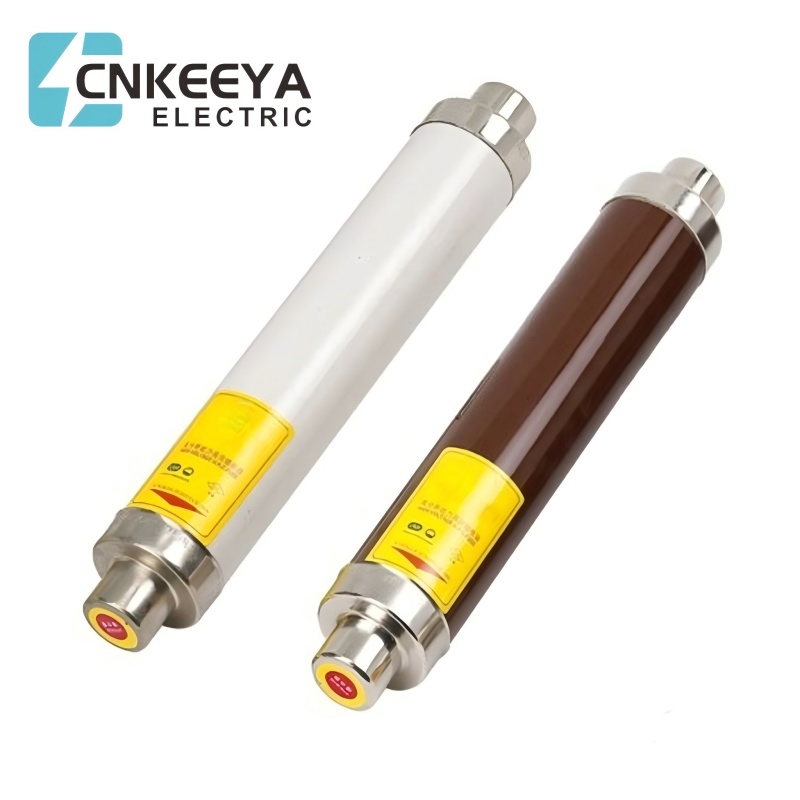

Depuis plus de deux décennies dans ce domaine, j’ai tout vu. Les erreurs les plus courantes et les plus coûteuses dans les systèmes électriques se résument souvent à un élément sous-estimé : la stratégie de protection. Les propriétaires et les exploitants d'installations industrielles me demandent fréquemment : « Quelle est la protection la plus simple mais la plus critique pour mes transformateurs et condensateurs coûteux ? Ma réponse est toujours la même : un bien sélectionnéFusible haute tension.

Mais concrètement, comment ça marche ? Décomposons-le sans le jargon écrasant.

Quelle est la mission principale d'un fusible haute tension dans ces applications

Pensez à unFusible haute tensionen tant que gardien dédié à usage unique. Son seul but est de se sacrifier pour sauver votre équipement bien plus précieux. Les transformateurs et les condensateurs sont sujets à des modes de défaillance spécifiques, comme des courts-circuits internes ou des surintensités massives dues à des défauts externes. Lorsqu’un tel événement se produit, le courant électrique peut atteindre des niveaux dangereux en quelques millisecondes. C'est là que notre gardien entre en action. L’élément précisément calibré du fusible fond sous l’effet du courant excessif, créant intentionnellement un circuit ouvert. Cette action isole instantanément le transformateur ou le condensateur défectueux du reste du système électrique, évitant ainsi une panne catastrophique pouvant entraîner des incendies, des explosions d'équipements et des temps d'arrêt prolongés.

Pourquoi les disjoncteurs standards ne suffisent-ils pas toujours pour ce travail

C'est une question fantastique. Bien que les disjoncteurs soient excellents pour la protection contre les surcharges et puissent être réinitialisés, ils ne sont tout simplement pas assez rapides pour gérer la vitesse extrême d’un défaut à haute énergie. L'énergie destructrice (appelée I²t) laissée passer par un disjoncteur à action lente peut être suffisante pour détruire un enroulement de transformateur ou rompre le boîtier d'un condensateur avant même que le disjoncteur ne termine son premier cycle. Un limiteur de courantFusible haute tensionfonctionne en une fraction du temps, généralement au cours du premier demi-cycle du défaut, limitant considérablement cette énergie destructrice et contenant les dommages causés au fusible lui-même. Cette vitesse n'est pas négociable pour la protection.

Comment sélectionner le fusible haute tension adapté à votre actif spécifique

La sélection d’un fusible ne consiste pas seulement à faire correspondre les valeurs nominales de tension et de courant. Il s’agit de comprendre le caractère de l’équipement que vous protégez. Le courant d’appel d’un transformateur est très différent de la surtension d’enclenchement d’un condensateur. ÀCNKEYA, nous avons passé des années à affiner nos directives de sélection pour assurer une parfaite harmonie entre le fusible et son bien protégé.

Voici les paramètres clés sur lesquels nous nous concentrons pour nos clients :

• Tension du système :La tension nominale du fusible doit être égale ou supérieure à la tension maximale du circuit.

• Courant nominal continu :Celui-ci doit être choisi pour dépasser confortablement le courant normal à pleine charge du transformateur ou le courant maximum de la batterie de condensateurs, y compris les considérations harmoniques.

• Cote d'interruption :Il s'agit du courant de défaut maximum que le fusible peut interrompre en toute sécurité. Il doit être supérieur au courant de défaut disponible au point d'installation.

• Caractéristiques de vitesse :Nous déterminons si une caractéristique temporisée (pour l'appel du transformateur) ou une caractéristique à action rapide (pour les condensateurs) est requise.

• I²t (énergie laissée passer) :Une mesure critique de l’énergie totale que le fusible laisse passer avant de s’interrompre ; un I²t inférieur signifie une meilleure protection.

Pour illustrer la précision requise, voici un tableau de sélection simplifié pour un système 24kV courant :

Un fusible de haute qualité peut-il réellement réduire votre coût total de possession

Absolument. C’est l’argument le plus convaincant pour ne pas considérer les fusibles comme une marchandise. Bien qu'il s'agisse d'un générique moins cherFusible haute tensionpeut sembler être une économie de coûts au départ, cela peut être un pari extrêmement coûteux. Un fusible mal spécifié peut ne pas fonctionner en cas de besoin, entraînant la perte totale d'un transformateur de 50 000 $ et des dizaines de milliers d'autres en coûts de panne imprévue. Alternativement, un fusible de mauvaise qualité peut se déclencher intempestivement lors d’un appel normal, créant ainsi des temps d’arrêt inutiles et coûteux.

Investir dans une ingénierie de précisionFusible haute tensiond'une marque de confiance commeCNKEYAest un investissement direct dans la fiabilité du système. Vous payez pour avoir l'esprit tranquille, sachant que votre stratégie de protection est robuste, testée et conçue pour échouer en toute sécurité afin que rien d'autre ne puisse échouer. Nos fusibles sont construits selon les normes internationales, garantissant qu'ils fonctionnent exactement comme prévu à chaque fois.

Vos actifs électriques sont l’épine dorsale de votre opération. Les protéger ne devrait pas être une question de hasard. Cela devrait être une question d’ingénierie précise.Contactez-nousaujourd'hui pour parler avec l'un de nos spécialistes en protection. Laissez-nous vous aider à analyser votre système et à spécifier leFusible haute tensionvous devez dormir sur vos deux oreilles, sachant que vos investissements sont en sécurité.
