Pourquoi une unité principale à anneau isolé solide de 24 kV devient-elle le choix privilégié pour la distribution d'énergie moderne

Alors que les réseaux de distribution d'électricité continuent d'évoluer vers une sécurité accrue, une maintenance réduite et une plus grande durabilité environnementale, le24Unité principale à anneau isolé solide kVest devenue une solution de plus en plus populaire pour les services publics, les projets d'énergie renouvelable, les installations industrielles et les bâtiments commerciaux. Dans cet article, nous expliquons en quoi cet appareillage innovant diffère des systèmes classiques à isolation au gaz, explorons ses principes de fonctionnement, ses avantages techniques, ses scénarios d'application et ses considérations d'achat, et démontrons pourquoi.CNKEYAfournit des solutions de distribution moyenne tension fiables à ses clients du monde entier.

Contenu

• Introduction
• Qu'est-ce qu'une unité principale à anneau isolé solide de 24 kV ?
• Principaux avantages des RMU à isolation solide
• Comment ça marche ?
• Continuer la lecture

Introduction

La demande d’infrastructures électriques plus sûres et plus vertes a accéléré l’adoption duUnité principale à anneau isolé solide 24 kVà travers des réseaux de distribution modernes. En tant que fabricant expérimenté d'équipements électriques moyenne tension,CNKEYAdelivers advanced solid insulated switchgear solutions designed to improve operational reliability while reducing environmental impact. Par rapport aux équipements traditionnels à isolation au gaz SF₆, la technologie à isolation solide offre une sécurité améliorée, une maintenance simplifiée et d'excellentes performances à long terme, ce qui en fait un choix idéal pour les services publics, les installations industrielles, les stations d'énergie renouvelable, les aéroports, les systèmes de transport ferroviaire et les projets de villes intelligentes.

Qu'il s'agisse de la modernisation d'un réseau électrique vieillissant ou de la construction d'un tout nouveau système de distribution électrique, la sélection de l'unité principale en anneau appropriée influence directement l'efficacité opérationnelle, les coûts de maintenance, la durée de vie des équipements et la fiabilité du réseau. Comprendre les caractéristiques techniques des appareillages à isolation solide permet aux ingénieurs et aux responsables des achats de prendre des décisions d'investissement éclairées.

Qu'est-ce qu'une unité principale à anneau isolé solide de 24 kV ?

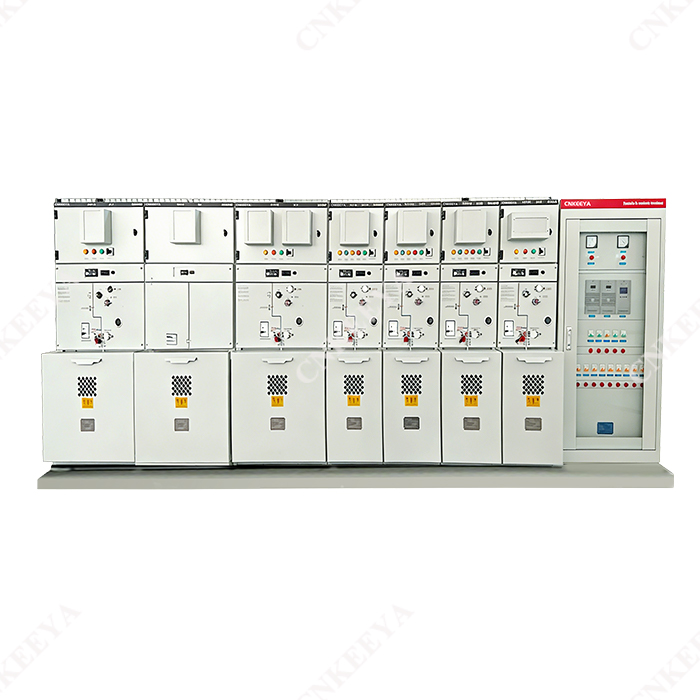

A Unité principale à anneau isolé solide 24 kV(RMU) est un ensemble compact d'appareillage moyenne tension conçu pour les réseaux de distribution d'énergie secondaire fonctionnant jusqu'à 24 kilovolts. Au lieu de compter sur le gaz SF₆ comme moyen d'isolation principal, il utilise des matériaux diélectriques solides avancés pour isoler en toute sécurité les composants sous tension.

La RMU intègre plusieurs unités fonctionnelles dans un seul boîtier compact, notamment :

• Interrupteurs-sectionneurs
• Disjoncteurs
• Ampoules sous vide
• Sectionneurs de terre
• Jeux de barres
• Relais de protection
• Compartiments de connexion des câbles

Étant donné que tous les conducteurs sous tension sont encapsulés dans des matériaux isolants solides hautes performances, l'équipement devient très résistant à la poussière, à l'humidité, à la condensation, à la pollution et aux influences environnementales externes. Cette construction améliore considérablement la stabilité opérationnelle même dans des conditions d'installation exigeantes.

Contrairement aux appareillages classiques à isolation dans l'air, les RMU à isolation solide nécessitent beaucoup moins d'espace d'installation tout en offrant une sécurité de fonctionnement plus élevée. Par rapport aux systèmes isolés au gaz SF₆, ils éliminent les risques de fuite de gaz à effet de serre et simplifient la conformité environnementale tout au long du cycle de vie des équipements.

Principaux avantages des RMU à isolation solide

Un nombre croissant d'entreprises de services publics et d'utilisateurs industriels remplacent les appareillages de commutation traditionnels par des alternatives à isolation solide en raison de plusieurs avantages incontestables.

1. Conception respectueuse de l'environnement

L’un des avantages les plus importants est l’élimination de l’hexafluorure de soufre (SF₆), un gaz à effet de serre au potentiel de réchauffement climatique extrêmement élevé. En remplaçant l'isolation au gaz par des matériaux diélectriques solides, l'équipement prend en charge une infrastructure électrique durable et aide les organisations à respecter des réglementations environnementales de plus en plus strictes.

2. Sécurité opérationnelle accrue

L'isolation solide encapsule entièrement les conducteurs sous tension, minimisant ainsi les risques de contact accidentel, de contournement ou de défaillance de l'isolation. Les opérateurs bénéficient d’une sécurité personnelle améliorée lors des opérations de commutation et de maintenance.

3. Excellente résistance aux environnements difficiles

Les RMU à isolation solide maintiennent d'excellentes performances électriques dans les emplacements exposés à :

• Humidité élevée
• Brouillard salin
• Forte pollution industrielle
• Accumulation de poussière
• Haute altitude
• Fluctuations fréquentes de la température

Cette adaptabilité environnementale réduit considérablement les pannes inattendues causées par la dégradation de l’isolation.

4. Encombrement d'installation compact

Les sous-stations urbaines, les salles de distribution souterraines, les bâtiments commerciaux et les stations d'énergie renouvelable disposent souvent d'un espace d'installation limité. La conception structurelle compacte permet aux ingénieurs de maximiser la surface au sol disponible tout en maintenant des dégagements de fonctionnement sûrs.

5. Besoins de maintenance réduits

Puisqu’il n’y a pas de surveillance de la pression du gaz, d’inspection des fuites ou de réapprovisionnement en gaz, les activités de maintenance deviennent considérablement plus simples. Cela se traduit par des coûts de cycle de vie inférieurs et des temps d'arrêt réduits tout au long de la durée de vie de l'équipement.

Comment fonctionne une unité principale à anneau isolé solide de 24 kV ?

Bien que la technologie d'isolation diffère des équipements classiques à isolation gazeuse, le principe de fonctionnement reste familier aux ingénieurs moyenne tension.

L’énergie électrique entrante pénètre dans la RMU via les lignes d’alimentation entrantes avant d’atteindre le système de jeu de barres interne. En fonction des conditions de fonctionnement du réseau, les appareils de commutation dirigent l'énergie électrique vers les départs tandis que les dispositifs de protection surveillent en permanence l'état du circuit.

Si des situations anormales telles que des surcharges, des courts-circuits ou des défauts à la terre se produisent, les relais de protection activent immédiatement le disjoncteur à vide, isolant la section défectueuse et minimisant l'interruption de service dans les parties non affectées du réseau de distribution.

Une isolation diélectrique solide entoure en permanence les conducteurs sous tension, garantissant une isolation électrique sans recourir à un gaz isolant sous pression. Le résultat est une performance diélectrique stable, une excellente fiabilité d'isolation et une maintenance minimale tout au long de la durée de vie opérationnelle de l'équipement.

De plus, les RMU intelligentes modernes peuvent intégrer des systèmes de surveillance numérique capables de collecter des données opérationnelles en temps réel, permettant des stratégies de maintenance prédictive et soutenant le développement d'une infrastructure de réseau intelligent.

Comparaison de la structure technique de la RMU à isolation solide 24 kV par rapport aux systèmes traditionnels

Comprendre les différences structurelles entre les technologies d'isolation aide les ingénieurs à sélectionner la bonne solution pour des scénarios de distribution spécifiques. LeUnité principale à anneau isolé solide 24 kVoffre une approche fondamentalement différente par rapport aux systèmes isolés dans l'air et au gaz SF₆.

Composants de base de la RMU à isolation solide

Une RMU hautes performances est construite à partir de plusieurs modules fonctionnels intégrés, chacun conçu pour la fiabilité et la sécurité opérationnelle.

Unité de disjoncteur à vide

Responsable de l'interruption des courants de défaut, l'ampoule à vide assure l'extinction de l'arc dans un environnement scellé, offrant des performances de commutation stables et fiables même dans des conditions de charge élevée.

Unité de commutateur de coupure de charge

Ce composant permet une commutation sûre des courants de charge normaux, permettant aux opérateurs de reconfigurer les réseaux de distribution sans interrompre la stabilité de l'approvisionnement.

Système de protection du chargeur

Les relais de protection avancés détectent les conditions électriques anormales telles que les surintensités, les courts-circuits et les défauts à la terre, déclenchant ainsi l'isolement immédiat des circuits concernés.

Assemblage du jeu de barres

Le système de jeu de barres interne distribue l'énergie électrique sur plusieurs départs tout en maintenant une conductivité constante et une perte d'énergie minimale.

Avantages en termes de performances dans les applications du monde réel

Dans des scénarios de déploiement pratiques, les RMU à isolation solide démontrent des avantages significatifs en termes de fiabilité et de rentabilité du cycle de vie.

• Fréquence réduite des pannes dans les réseaux de distribution urbains
• Fonctionnement stable dans les environnements côtiers et très humides
• Coûts de maintenance du cycle de vie réduits pour les services publics
• Sécurité améliorée pour les opérateurs dans les sous-stations confinées
• Fiabilité accrue du système dans l’intégration des énergies renouvelables

Par exemple, dans les centrales solaires et éoliennes, où l'exposition environnementale est sévère et l'accès pour la maintenance limité, la technologie à isolation solide offre une solution de commutation stable et sans entretien qui garantit un flux d'énergie ininterrompu vers le réseau.

Principales caractéristiques de conception technique

RMU modernes développées par des fabricants commeCNKEYAincorporer des principes d'ingénierie avancés pour garantir des performances supérieures et une durabilité à long terme.

• Structure d'isolation entièrement scellée empêchant la contamination externe
• Conception modulaire pour une extension flexible du système
• Systèmes intégrés de protection et d’automatisation
• Matériaux composites à haute rigidité diélectrique
• Construction résistante aux arcs pour une sécurité améliorée de l'opérateur

Ces caractéristiques garantissent collectivement un fonctionnement stable dans des environnements de distribution complexes, rendant l'équipement adapté aux applications urbaines et industrielles.

Applications typiques de l'unité principale à anneau isolé solide de 24 kV

LeUnité principale à anneau isolé solide 24 kVest largement utilisé dans plusieurs industries en raison de sa conception compacte, de son niveau de sécurité élevé et de sa forte adaptabilité environnementale. Des fabricants tels queCNKEYAconcevoir ces systèmes pour répondre aux exigences des réseaux de distribution d’énergie intelligents modernes.

• Réseaux urbains de distribution d’énergie :Garantit un approvisionnement électrique fiable dans les villes densément peuplées où l’espace est limité.
• Installations industrielles :Fournit une distribution d’énergie stable pour les usines de fabrication, les usines chimiques et les zones d’industrie lourde.
• Centrales d'énergie renouvelable :Idéal pour les parcs solaires et les centrales éoliennes nécessitant un appareillage nécessitant peu de maintenance.
• Infrastructures de transport :Utilisé dans les aéroports, les métros, les chemins de fer et les tunnels pour un contrôle de puissance sûr et stable.
• Bâtiments commerciaux :Prend en charge les centres commerciaux, les hôpitaux, les centres de données et les immeubles de grande hauteur avec une demande d'énergie continue.
• Projets de réseaux intelligents :S'intègre aux systèmes de surveillance numérique pour une gestion intelligente de l'énergie.

Meilleures pratiques d’installation et d’exploitation

Pour garantir la fiabilité à long terme et le fonctionnement sûr d'un système RMU à isolation solide, des procédures d'installation et de fonctionnement appropriées doivent être suivies.

1. Préparation adéquate du site

L'environnement d'installation doit être propre, sec et exempt de gaz corrosifs. Même si l’isolation solide est très résistante à la contamination, des conditions d’installation appropriées améliorent les performances à long terme.

2. Terminaison correcte du câble

Des accessoires de câbles de haute qualité doivent être utilisés pour garantir des connexions électriques stables et minimiser les risques de décharge partielle.

3. Stratégie d'inspection de routine

Bien que les exigences de maintenance soient minimes, une inspection périodique du fonctionnement mécanique, des systèmes de protection et des enceintes externes est recommandée.

4. Tests électriques avant la mise en service

Avant de mettre le système sous tension, des tests de résistance d'isolement, des tests de commutation fonctionnelle et une vérification de la protection des relais doivent être effectués.

5. Surveillance environnementale

Dans les installations critiques telles que les centres de données ou les installations industrielles, la surveillance de la température et de l'humidité permet de maintenir des conditions de fonctionnement optimales.

Guide de sélection pour les acheteurs et les ingénieurs

Choisir le bonUnité principale à anneau isolé solide 24 kVnécessite une évaluation minutieuse des exigences du système et des conditions environnementales.

• Exigences nominales de tension et de courant
• Pouvoir de coupure en court-circuit
• Nombre de départs
• Conditions environnementales (humidité, niveau de pollution, altitude)
• Disponibilité de l'espace pour l'installation
• Intégration avec des réseaux intelligents ou des systèmes d'automatisation

Travailler avec un fabricant fiable tel queCNKEYAgarantit que la solution sélectionnée répond à la fois aux spécifications techniques et aux attentes opérationnelles à long terme.

Pourquoi la technologie à isolation solide est l'avenir

Le secteur énergétique mondial évolue rapidement vers des infrastructures plus sûres, plus vertes et plus intelligentes. La technologie des appareillages à isolation solide s’inscrit parfaitement dans cette transformation.

Contrairement aux systèmes basés sur SF₆, il élimine les problèmes de gaz à effet de serre tout en améliorant la sécurité des opérateurs et en réduisant les coûts de maintenance pendant le cycle de vie. À mesure que le développement des réseaux intelligents s’accélère, la demande d’appareillages de commutation compacts et compatibles numériquement continue d’augmenter.

Cela positionne leUnité principale à anneau isolé solide 24 kVcomme une solution d'avenir pour les réseaux de distribution électrique modernes dans le monde entier.

Foire aux questions (FAQ)

À quoi sert une unité principale à anneau isolé solide de 24 kV ?

Il est utilisé dans les systèmes de distribution d'énergie moyenne tension pour contrôler, protéger et isoler les circuits électriques des réseaux urbains, des installations industrielles et des projets d'énergie renouvelable.

En quoi l’isolation solide est-elle différente de l’isolation au gaz SF₆ ?

L'isolation solide utilise des matériaux époxy ou composites pour isoler les conducteurs, tandis que les systèmes SF₆ reposent sur du gaz sous pression. Une isolation solide élimine les émissions de gaz à effet de serre et réduit les besoins d’entretien.

Une RMU à isolation solide est-elle sûre pour une installation urbaine ?

Oui. Sa conception entièrement fermée empêche tout contact accidentel avec des pièces sous tension et fonctionne de manière fiable même dans les sous-stations souterraines ou intérieures compactes.

Quelle est la durée de vie d'une unité principale à anneau isolé solide de 24 kV ?

En règle générale, il peut fonctionner de manière fiable pendant 20 à 30 ans en fonction des conditions environnementales et des profils de charge.

Est-ce que cela nécessite un entretien fréquent ?

Non. L’un de ses principaux avantages est sa faible maintenance, car aucune surveillance ni réapprovisionnement en gaz n’est nécessaire.

Peut-il être intégré dans des systèmes de réseaux intelligents ?

Oui. Les conceptions modernes prennent en charge la surveillance numérique, le contrôle à distance et la détection intelligente des défauts pour les applications de réseaux intelligents.

Conclusion

LeUnité principale à anneau isolé solide 24 kVreprésente une avancée majeure dans la technologie de distribution moyenne tension. Avec sa conception respectueuse de l'environnement, sa structure compacte, son niveau de sécurité élevé et sa longue durée de vie, il devient rapidement la solution privilégiée pour les réseaux électriques modernes.

En éliminant le gaz SF₆ et en adoptant une isolation diélectrique solide, cette technologie améliore non seulement la sécurité opérationnelle, mais soutient également les objectifs mondiaux de développement durable. Des infrastructures urbaines aux systèmes d’énergies renouvelables, sa polyvalence en fait un élément clé de la distribution électrique de nouvelle génération.
