Commutateur composite de type russe

Commutateur composite de type russe

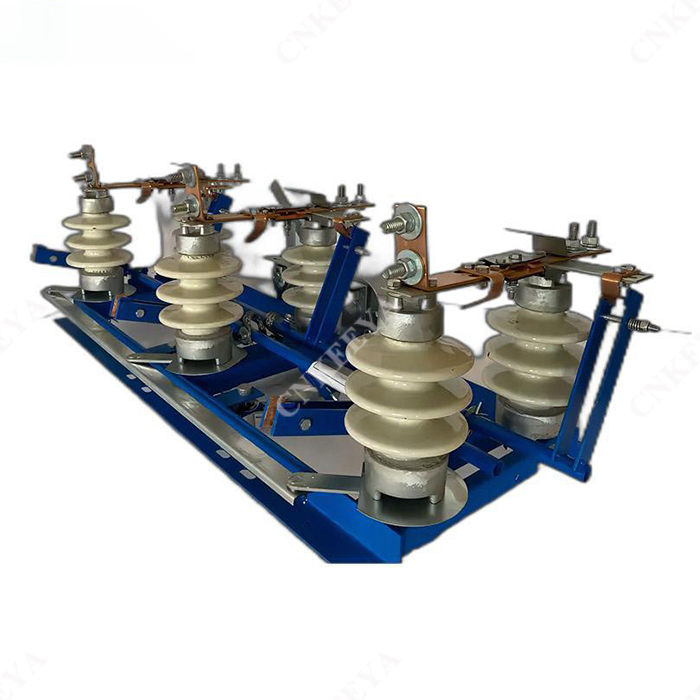

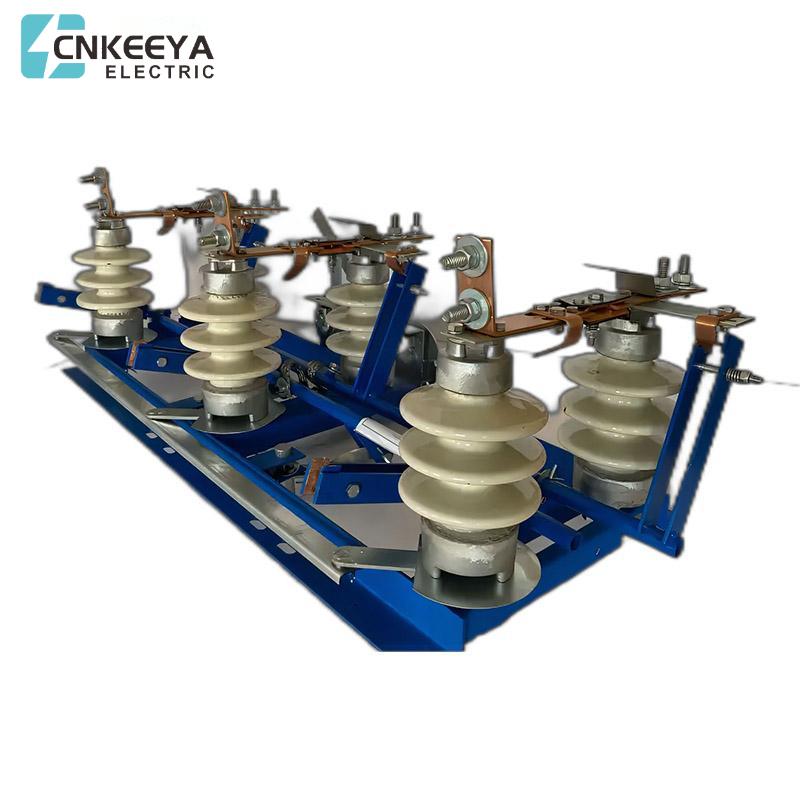

Le sectionneur RLND-1-10 II / 400 UHL1 est utilisé dans la réparation et la prévention des hautes tensions

réseaux électriques ou équipements électriques d'une tension de 10 kV, permettant une élimination en toute sécurité des

tension des circuits consommateurs précédemment hors tension, tandis que tous les circuits consommateurs déconnectés

sont effectivement ancrés.

Caractéristiques:

Tension nominale, kV ...................... 10

La tension de fonctionnement la plus élevée, kV .............. 12

Courant nominal, A ............................................ 400

Courant de résistance thermique, kA ....................... 10

Courant de résistance électrodynamique, kA ........ 25

Après le temps d'écoulement actuel, puisque :

- pour les couteaux principaux ............................................ 3

- pour affûter les couteaux ................................. 1

Déformation admissible des fils dans le plan horizontal, en tenant compte

influence du vent et de la glace, pas plus, N .......... 200

Distance d'isolement de l'isolation extérieure, cm ..... 30

MTBF, cycles, B-O ...................... 1000

Dimensions hors tout, mm ...................................... 1115 x485x370

Poids, kg, pas plus ............................................ 35

RLND-1-10 II/400 est indispensable pour :

- allumer et éteindre la tension des sections hors tension du circuit électrique haute tension ;

- la présence d'un compartiment visible d'équipements électriques, dans lequel il est nécessaire de

équipement protégé ou réparation d’équipement ;

- allumer et éteindre le courant de ralenti pour les transformateurs de sucre ;

- mise à la terre des fragments du circuit hors tension à l'aide de conducteurs de terre fixes
