Commutateur d'isolement haute tension d'intérieur

Commutateur d'isolement haute tension d'intérieur

CNKEEYA, une usine distinguée et un fournisseur de confiance, est un acteur clé de l'industrie des équipements électriques, spécialisé dans la production de commutateurs d'isolation haute tension intérieurs avancés. Conçus avec précision dans nos installations de pointe, ces interrupteurs d'isolement illustrent une technologie de pointe et une fiabilité supérieure dans les systèmes électriques. En tant que fournisseurs dédiés, nous priorisons la collaboration avec des fournisseurs réputés pour assurer l'intégration de composants de premier ordre, garantissant des performances et une sécurité exceptionnelles. Avec notre nouvelle gamme de commutateurs d'isolation haute tension d'intérieur, CNKEEYA continue d'établir la norme en matière de durabilité, d'efficacité et de technologie moderne. Choisissez CNKEEYA comme fournisseur pour la dernière technologie de commutateur d'isolement et découvrez l'avenir du contrôle électrique fiable et avancé.

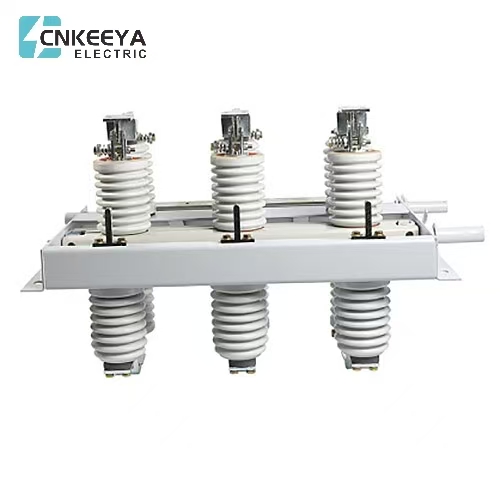

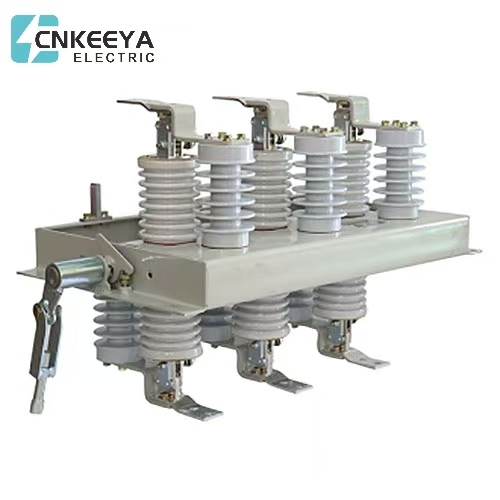

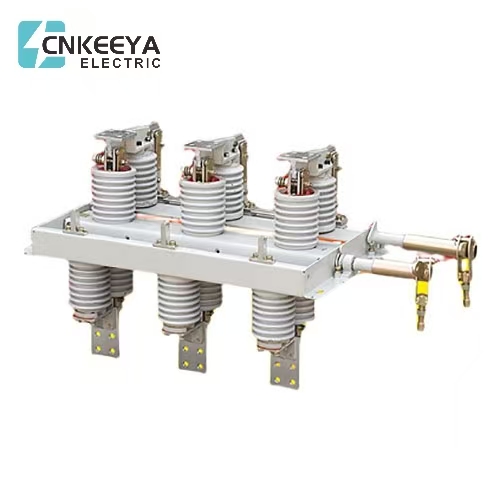

Le sectionneur GN30-12(D) de CNKEEYA est conçu pour une utilisation en intérieur avec une tension nominale de 12 kV et fonctionne sur un système CA triphasé à une fréquence de 50/60 Hz. Sa fonction principale est d'interrompre et de transférer le courant pour les appareils électriques à haute tension lorsqu'ils sont sous tension mais sans charge. Cet interrupteur est équipé d'un contact mobile rotatif qui peut être facilement installé sur l'appareillage de commutation et prend également en charge une installation murale. Il est conforme aux normes décrites dans IEC62271-102.

Environnement opérationnel :

1. Altitude : Jusqu’à 1 000 mètres au-dessus du niveau de la mer.

2. Température ambiante : Entre -25°C et +40°C.

3. Humidité relative : moyenne quotidienne ne dépassant pas 95 % et moyenne mensuelle ne dépassant pas 90 %.

4. Activité sismique : Intensité ne dépassant pas 8 degrés.

5. Les zones désignées doivent être exemptes de toute substance inflammable, explosive ou corrosive et ne doivent pas être soumises à de fortes vibrations.

Caractéristiques structurelles clés du commutateur d'isolation haute tension d'intérieur :

1. Incorpore un design bien pensé et une structure pionnière.

2. Les points de contact sont stratégiquement répartis sur deux plans, ce qui entraîne une force de fonctionnement et une pression minimales, permettant des ajustements faciles.

3. Composants améliorés pour la conduite et la conduite.

4. Utilise un contact mobile de type colonne, réduisant efficacement la force de fonctionnement requise et assurant une connexion de circuit fiable.

Paramètre technique

Dimension du contour

Aspect GN30-12/1250 et dimensions d'installation

Application

Le type « GW9-10G » de commutateur d'isolation haute tension extérieur est l'équipement de commutation haute tension de courant alternatif monophasé 50 Hz. Le produit convient aux systèmes d'alimentation avec une tension nominale de 10 kV pour établir ou couper l'alimentation électrique dans des circonstances avec tension et sans charge.

L'isolateur adopte une tige de crochet isolée pour fonctionner.

Conditions normales de service

1. L'altitude ne dépasse pas 1000 m ;

2. La température de l'air ambiant : Maximum +40*C : Minimum : Zone générale -30°C.Paramos -40°C ;

3. La pression du vent ne dépasse pas 700 Pa. (ou répondant à une vitesse du vent de 34 m/s) :

4. L'intensité du tremblement de terre ne dépasse pas 8 degrés,

5. La situation de travail est sans vibrations violentes fréquentes ;

8. Le site d'installation de l'isolateur de type ordinaire doit être maintenu sous forme de g9, de dépôt de produits chimiques de fumée et de brouillard salin. poussière

et d'autres matières explosives et corrosives qui affectent sérieusement la capacité d'isolation et de conduction de l'isolateur.

7. L'isolateur de type anti-pollution s'applique cependant aux zones de conduction très sales. il ne devrait pas y avoir de matières explosives ni de matières provoquant un incendie.
