Commutateur de charge haute tension intérieur

KEEYA, un fabricant distingué basé en Chine, se spécialise dans la production de commutateurs de charge intérieurs haute tension de pointe. Doté d’une usine à la pointe de la technologie, KEEYA s’est imposé comme un acteur majeur de l’industrie des équipements électriques. Leur expertise et leur engagement envers l’excellence garantissent que leurs interrupteurs de charge répondent aux normes les plus élevées de qualité et de fiabilité. KEEYA collabore avec des fournisseurs réputés pour se procurer des composants de premier ordre, garantissant les performances exceptionnelles de leurs produits.

envoyer une demande

Description du produit

Keeya, une usine leader et un fournisseur de confiance, se distingue dans l'industrie des équipements électriques par son expertise dans la production de commutateurs de charge intérieurs haute tension de pointe. Conçus avec précision dans nos installations de pointe, ces commutateurs de charge présentent une technologie avancée et une fiabilité inégalée dans la gestion des charges haute tension. En tant que fournisseurs dédiés, nous accordons la priorité à la collaboration avec des fournisseurs réputés, garantissant l'incorporation de composants de premier ordre pour garantir des performances et une sécurité exceptionnelles. Avec notre nouvelle gamme de commutateurs de charge intérieurs haute tension, Keeya continue d'établir la référence en matière de durabilité, d'efficacité et de technologie moderne. Choisissez Keeya comme fournisseur pour la dernière technologie de commutateur de charge et découvrez l'avenir du contrôle électrique fiable et avancé.

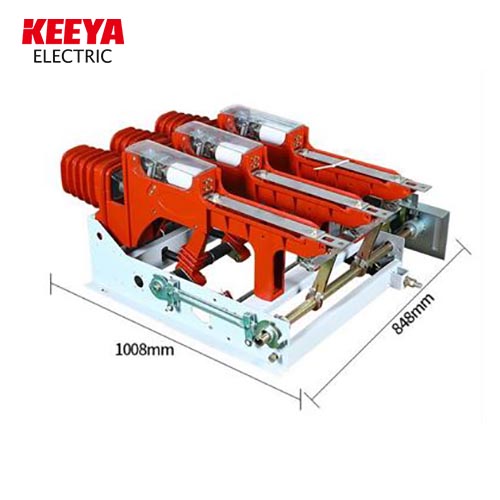

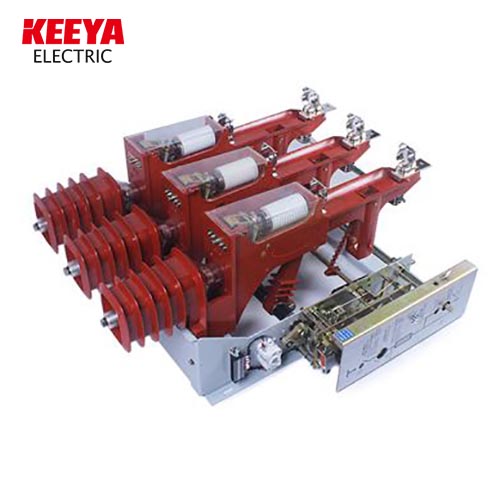

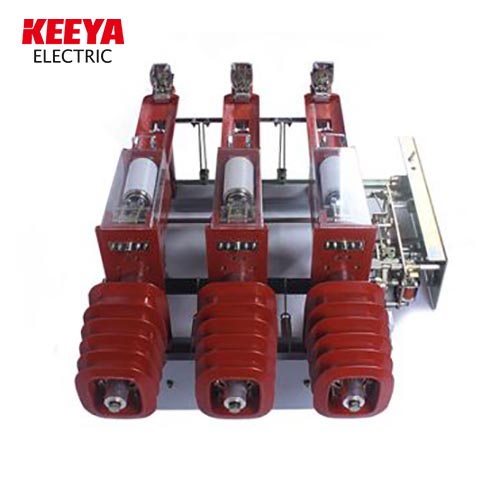

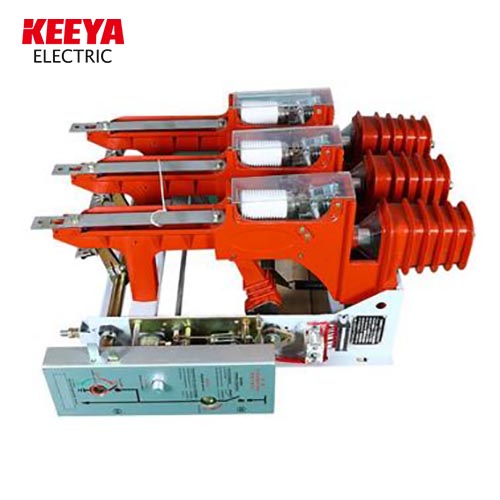

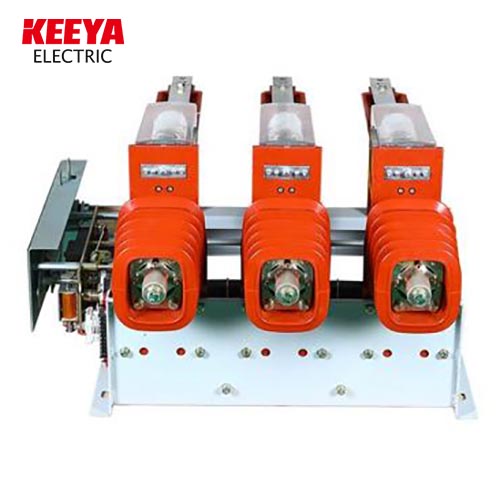

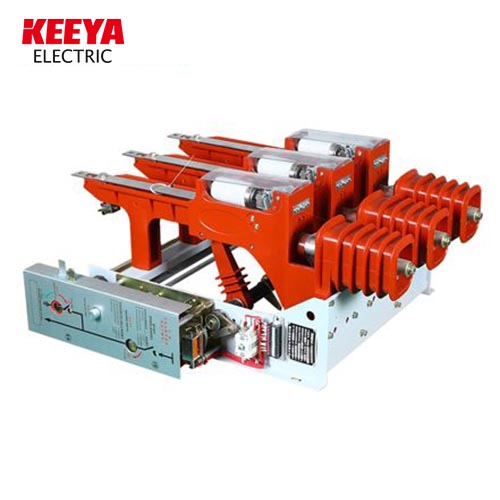

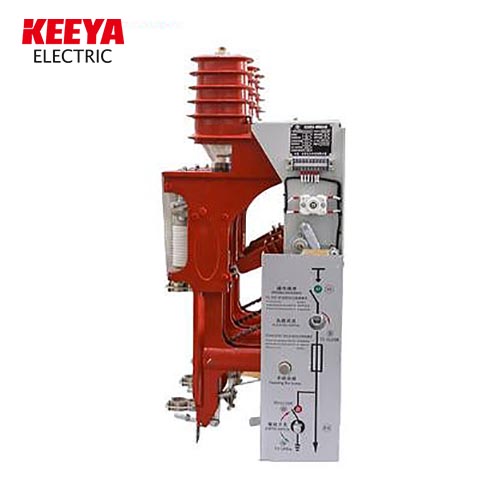

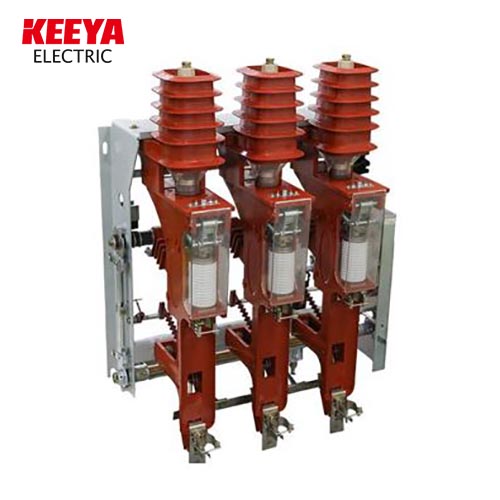

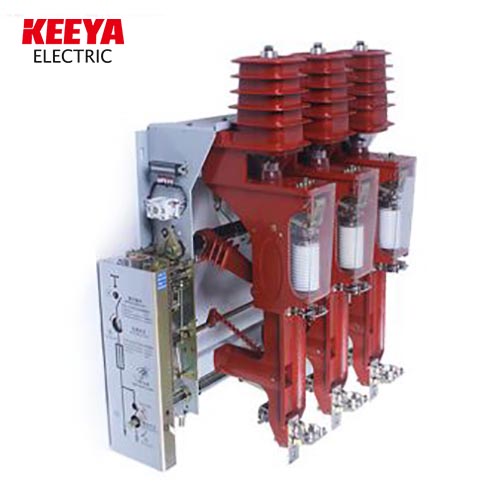

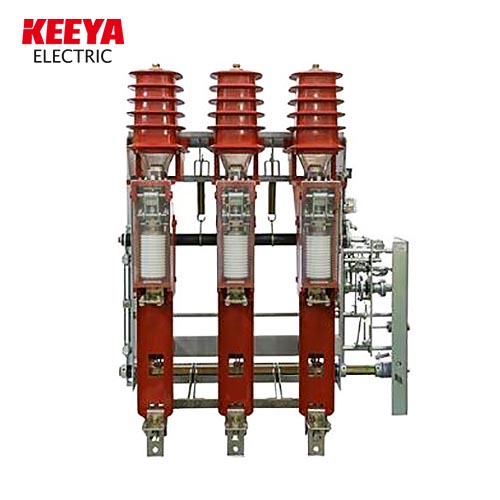

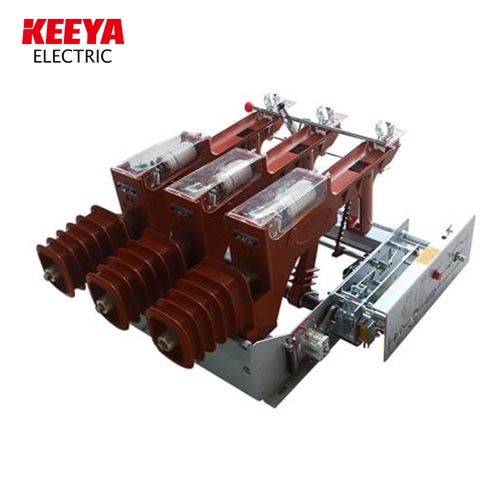

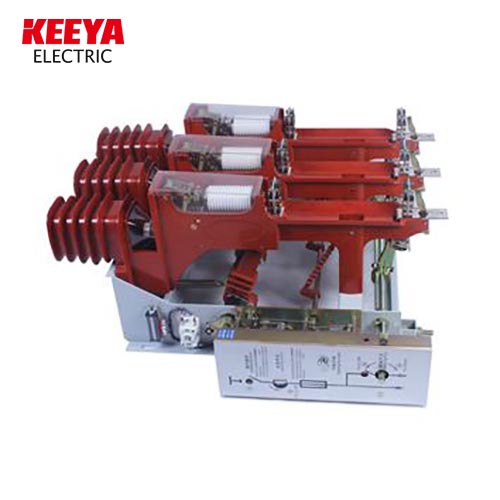

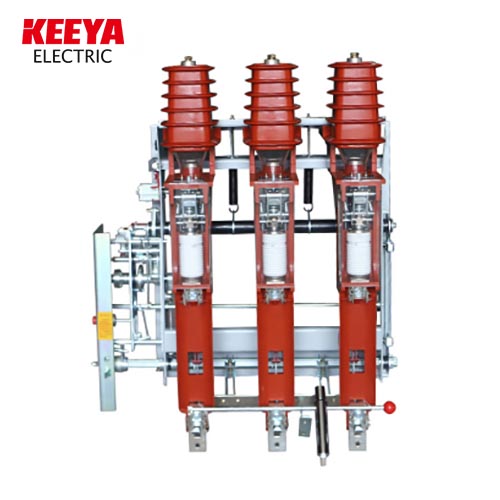

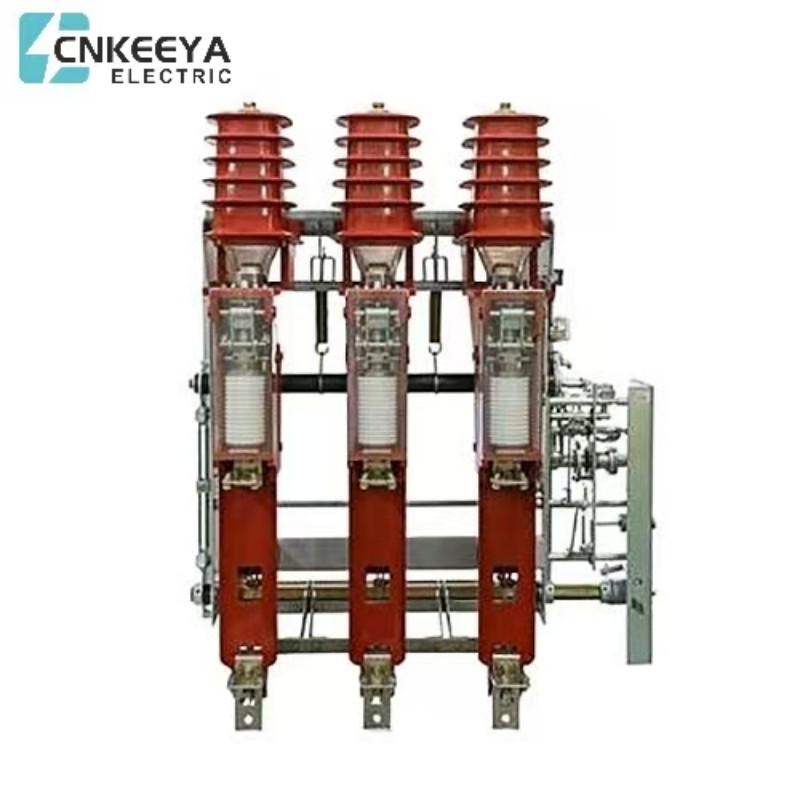

Le commutateur de charge haute tension intérieur série FZN25-12 fonctionne sur un système CA triphasé avec une fréquence de 50 Hz, conçu pour les installations intérieures à une tension nominale de 12 kV. Ces commutateurs trouvent une application cruciale dans divers contextes, notamment les entreprises industrielles et minières, les cliniques, les sous-stations, etc. Ils servent de dispositifs de protection et de contrôle électriques essentiels pour gérer le courant de division et de charge, le courant de boucle, les opérations de transformateur à vide et le courant de charge des câbles.

Dans les installations de distribution urbaine et industrielles, le commutateur de charge de la série FZN25-12, associé à l'appareil combiné triphasé, s'avère essentiel. Il assure un contrôle efficace de la charge et une protection contre les courts-circuits dans les réseaux en anneau triphasés ou les configurations d'alimentation des terminaux. La combinaison avec des transformateurs électriques et d'autres équipements améliore la fiabilité et la rentabilité des circuits, bénéficiant particulièrement aux réseaux en anneau, aux unités d'alimentation électrique à double rayonnement et aux sous-stations de type boîte.

Paramètres de fonctionnement:

1. Altitude : Jusqu’à 1 000 mètres au-dessus du niveau de la mer.

2. Température de l'air ambiant : maintenue dans la plage de -25°C à +40°C.

3. Humidité relative : moyenne quotidienne ne dépassant pas 95 % et moyenne mensuelle ne dépassant pas 90 %.

4. Activité sismique : Intensité ne dépassant pas 8° sur l'échelle de Richter.

5. Absence de risques d'incendie, d'atmosphères explosives, de produits chimiques corrosifs et de vibrations excessives.

6. Classe de pollution : II

Paramètre technique

Performances du produit

numéro de série	projet		unités	paramètre
				FZN25-12D/T630-20	FZRN25-12D/T125-31.5
1	La tension nominale		KV	12
2	Fréquence nominale		Hz	50
3	Courant nominal		A	630	125
4	Niveau d'isolation nominal	Tenue à la tension, fréquence d'alimentation 1 min	KV	Rupture de la chambre d'extinction d'arc 30 ; Au sol, interphase 42 ; Rupture d'isolement 48
		Tension de tenue aux chocs de foudre	KV	Au sol, phase 75 ; Fracture d'isolement 85
5	Courant de stabilité dynamique nominal (crête)		LE	50	-
6	Courant stabilisé thermiquement 4S		LE	20	-
7	Courant de coupure de charge actif nominal		A	630	125
8	Courant de coupure nominal en boucle fermée		A	630	125
9	Courant de coupure de charge nominal du câble		A	10	10
10	Éteignez la capacité du transformateur à vide		KVA	1250	1250
11	Courant nominal de coupure en court-circuit		LE	-	31.5
12	Courant de transfert nominal, courant de transfert nominal		A	-	2000
13	Type de fusible			-	SDLAJ-12 SFLAJ-12
14	L’impacteur produit de l’énergie		J	-	2-5 (moyen)
15	Courant nominal de fermeture de court-circuit		LE	50
16	Courant stable dynamique évalué par interrupteur de terre		LE	50
17	Courant de stabilité thermique 2S de l'interrupteur de terre		LE	20
18	Tension nominale du circuit auxiliaire		V	CA/CD : 220/110
19	Durée de vie mécanique		suivant	10000

1. Doté à la fois d'un fonctionnement manuel et d'un mode de fonctionnement AC/DC, il répond aux exigences d'un système d'alimentation à « trois télécommandes ».

2. L'isolation et l'élimination de la plaque isolante empêchent efficacement les accidents de court-circuit à l'arc interne causés par les fractures des panneaux isolants.

3. La valve de frein spécialement structurée, les points de commutation de charge et l'isolation automatique contre la rupture de la porte arrière offrent une protection robuste.

4. Les contacts en cuivre au niveau des lignes de sortie et d'entrée ont une épaisseur accrue pour améliorer la conductivité tout en conservant leur fonction d'origine.
