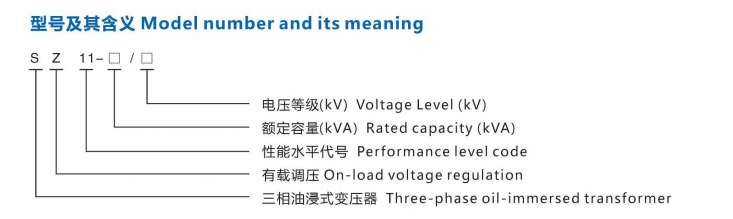

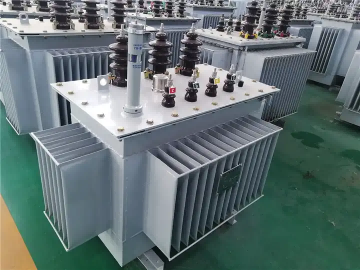

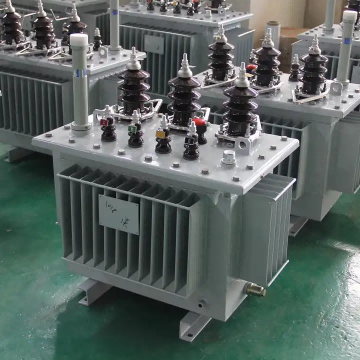

SZ11-200～2000/10 Transformateur de régulation et de distribution de tension en charge triphasé immergé dans l'huile

CNKEEYA,SZ11-200～2000/10 Transformateur triphasé de régulation et de distribution de tension en charge immergé dans l'huile, parcs industriels. Adoptant une technologie de base à faibles pertes, il est fabriqué dans des usines intelligentes. En partenariat avec les principaux réseaux, les ventes annuelles dépassent les 500 unités, avec plus de 50 en stock.

Grâce aux protocoles rigoureux de calcul et de vérification d'ingénierie de CNKEEYA, les composants clés, notamment le noyau du transformateur, les bobines, les pièces actives et les réservoirs en plomb, font l'objet d'une conception et d'une validation optimisées et complètes. Cela garantit non seulement des performances exceptionnelles du transformateur série S11 de 12 500 kVA, mais également une conformité totale aux exigences d'apparence locale pour les applications d'alimentation haute/moyenne tension.

Tirant parti d'un équipement technologique de pointe, d'une sélection méticuleuse de matériaux et de processus de fabrication rationalisés, ce transformateur S11 à bain d'huile offre des avantages exceptionnels : un encombrement compact, une conception légère, une perte d'énergie minimale, une faible décharge partielle (PD) et des niveaux de bruit réduits. Ces fonctionnalités haut de gamme permettent une qualité supérieure, une efficacité énergétique, un respect de l'environnement et un fonctionnement fiable, aidant ainsi les clients à réduire les coûts d'exploitation à long terme pour les scénarios d'alimentation électrique critiques.

◆Type d'appareil : type extérieur

◆Conditions environnementales normales d'utilisation : l'altitude ne dépasse pas 1000 m.

◆ La température ambiante peut atteindre +40℃ et le minimum est de -25℃.

◆ Conditions environnementales particulières : altitude supérieure à 1000 m.

◆ La température ambiante peut atteindre +40°℃ et la plus basse est de -45℃. (Instructions détaillées au moment de la commande)

◆ Site d'installation : pas de gaz corrosif, pas d'environnement de saleté évident.

Normes d'exécution

◆ Transformateur de puissance GB1094.1 ~ 2-2013

◆ Transformateur de puissance GB1094.3-2003

◆ Transformateur de puissance GB/T1094.4-2005

◆ Transformateur de puissance GB1094.5-2008

Paramètres et exigences techniques du transformateur immergé dans l'huile triphasé GB/T6451-2008

◆ Norme internationale IEC76

Caractéristiques de performance

Dans la série S9, la perte à vide est réduite de 30 % en moyenne, l'augmentation moyenne de la température est réduite de 10 K, la durée de vie du produit est plus que doublée et il peut toujours fonctionner longtemps même dans des conditions de surcharge de 20 % ; Le bruit de fonctionnement du produit est réduit en moyenne de 2 à 4 dB.

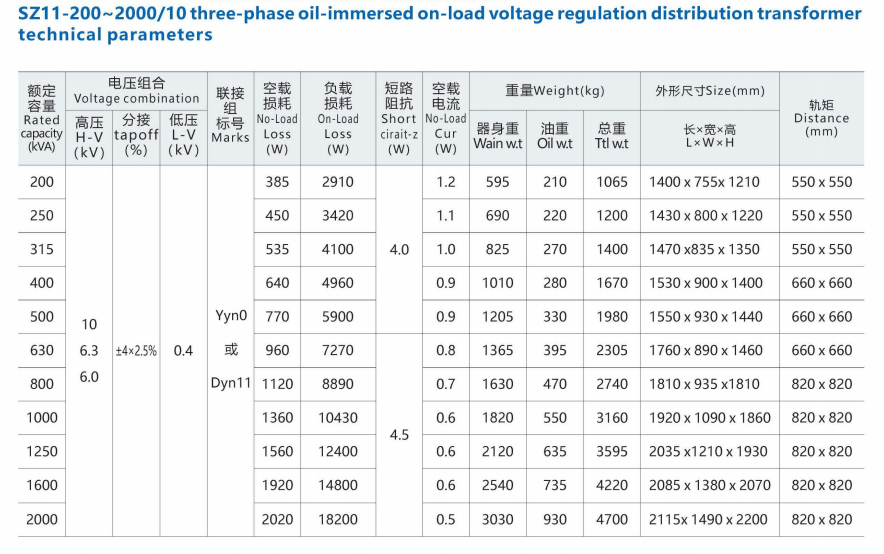

Remarque : le poids et les dimensions indiqués dans le tableau sont uniquement à titre de référence et sont sujets à changement sans préavis.

Avantages et fonctionnalités de base

1. Ingénierie et conformité rigoureuses

  Grâce aux protocoles stricts de calcul et de vérification technique de CNKEEYA, tous les composants clés sont soumis à une conception et une validation optimisées complètes, garantissant des performances exceptionnelles et une conformité totale aux exigences locales.

2. Efficacité énergétique supérieure et faible impact environnemental

  Présente une conception à faible perte, faible bruit, faible décharge partielle et faible élévation de température qui maximise les économies d'énergie tout en minimisant l'impact opérationnel.

3. Isolation et fiabilité améliorées

  Adopte la dernière structure d'isolateur pour offrir des performances d'isolation de premier ordre, améliorant considérablement la sécurité opérationnelle et la fiabilité à long terme.

4. Forte capacité de résistance aux courts-circuits

  Possède une excellente capacité anti-court-circuit, conçue pour supporter des conditions de fonctionnement difficiles et maintenir la stabilité en cas de défauts électriques inattendus.

5. Dissipation thermique efficace

  Intègre des composants de dissipation thermique haute performance (par exemple, tôles ondulées, radiateurs à plaques) pour assurer un contrôle stable de la température même dans des conditions de charge élevée.

6. Conception de noyau de fer de haute qualité

   . Fabriqué à partir d'acier au silicium à grains orientés laminé à froid de première qualité, réduisant les pertes électromagnétiques et optimisant les propriétés magnétiques.

   . Adopte un joint à onglet complet à 45 degrés et une structure à section circulaire, maintenant l'intégrité structurelle et résistant au desserrage dû aux vibrations pendant le transport et le fonctionnement à long terme.

7. Construction compacte et légère

  Soutenu par un équipement technologique de pointe, une sélection méticuleuse des matériaux et des processus de fabrication rationalisés, offrant un encombrement réduit et une conception légère pour une installation et un transport plus faciles.

Intéressé par notre transformateur à huile 33kV S11 ? Son noyau à faibles pertes, ses enroulements en cuivre sans oxygène et sa connexion Dyn11 garantissent des performances de haut niveau. Pour des devis, des spécifications ou des solutions personnalisées, contactez-nous dès maintenant : notre équipe est prête à vous aider !
