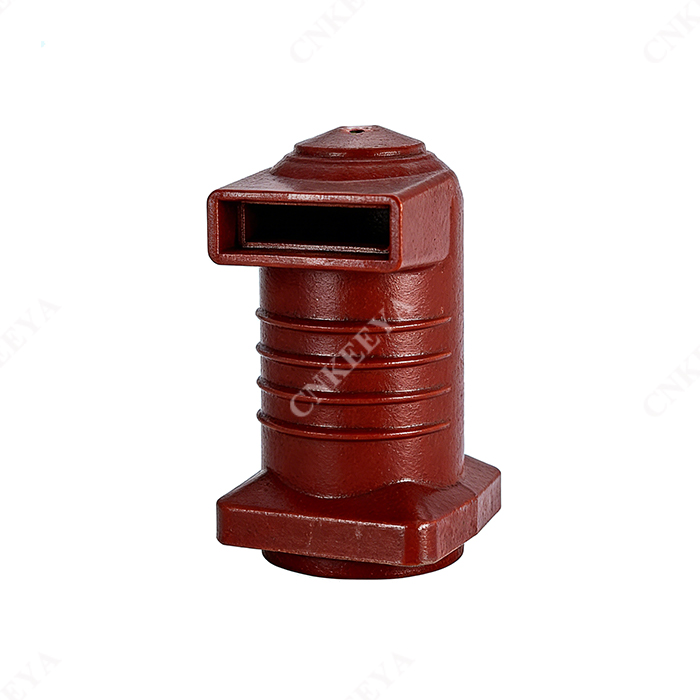

CH3-10Q/150 630 ~ 1250A Boîte de contact de l'armoire de distribution montée au milieu

CNKEEYA, CH3-10Q/150 630~1250A Boîte de contact d'armoire de commutation montée au milieu, une usine réputée et un fournisseur de confiance, est fière de présenter le CH3-10Q/150, une boîte de contact de qualité supérieure conçue exclusivement pour les armoires de commutation montées au milieu. En tant que composant principal fabriqué par l'usine de fabrication avancée de CNKEEYA, cette boîte de contact (courant nominal 630 ~ 1 250 A, tension nominale 12 kV) est méticuleusement produite avec un composite de résine époxy haute performance et moulée avec précision grâce à des processus de production intelligents de pointe, offrant une protection d'isolation inégalée et une fiabilité sans compromis dans les systèmes de transmission de puissance. Conçu pour remplir les fonctions critiques d'isolation électrique, de connexion de contact statique-dynamique et de conduction de courant stable, le CH3-10Q/150 présente l'engagement de CNKEEYA envers l'excellence technique : avec un niveau de décharge partielle ≤ 3 PC à 13,2 kV, une tension de tenue à la fréquence industrielle de 42 kV (1 min) et une tension de choc de foudre de 75 kV, et atteint le niveau de protection IP67 pour résister à l'humidité, à la poussière et aux agents corrosifs.

Spécifications techniques

CH3-10Q/150 Série de boîtes de contact pour armoire intermédiaire

Descriptif général

1. La boîte de contact est formée d'époxy avec des techniques APG, elle est utilisée pour l'isolation et la transition de connexion de diverses armoires de commande.

2. Altitude :≤1000m

3. Température ambiante : +40ºC~10ºC

4. L'humidité relative ne doit pas dépasser 95 % à une température ambiante de +20 ºC.

5. AUCUN gaz, vapeur ou poussière pouvant affecter gravement l'isolation de la boîte de contact, aucune substance explosive ou corrosive.

6. Le contact du cuivre avec la terre doit résister à une tension d'essai de fréquence industrielle (valeur efficace) de 42 kV pendant 5 minutes et à une tension d'impulsion de foudre (valeur de crête) de 75 KV.

7. La température de la borne de sortie ne doit pas dépasser 65 ºC si la boîte de contact est utilisée pendant une longue période dans des conditions de courant nominal.

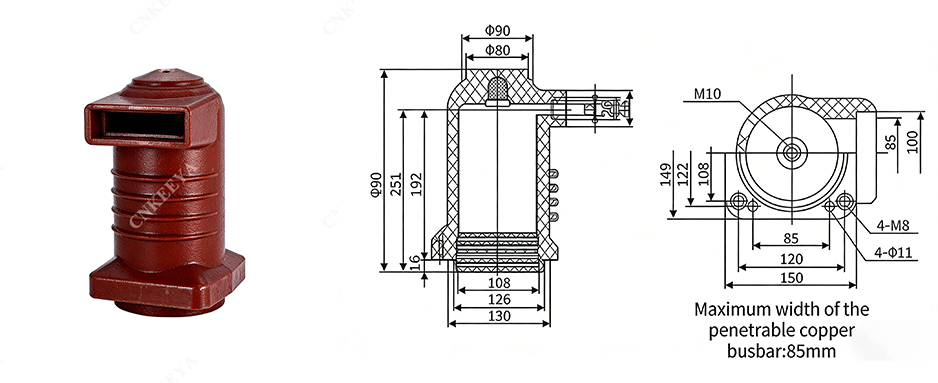

8. Voir la figure ci-jointe pour connaître le contour et les dimensions d'installation de la boîte de contact.

scènes à utiliser

Système de transport et de distribution

La chambre à arc isolante de CNKEEYA est conçue pour des applications de 630 A à 1 250 A, fabriquée de manière experte à partir de résine époxy de haute qualité via le processus de moulage APG avancé pour des performances d'isolation supérieures et une résistance mécanique exceptionnelle. Conçu pour une intégration transparente avec les appareillages blindés standard, notamment la série KYN28, il offre une suppression fiable de l'arc et une protection d'isolation robuste pour les disjoncteurs à vide, garantissant ainsi un fonctionnement stable et sûr des systèmes d'appareillage électrique.
