Mesure précise de l'énergie, mesure du courant et protection des lignes de distribution d'énergie, des transformateurs et des équipements électriques du système électrique

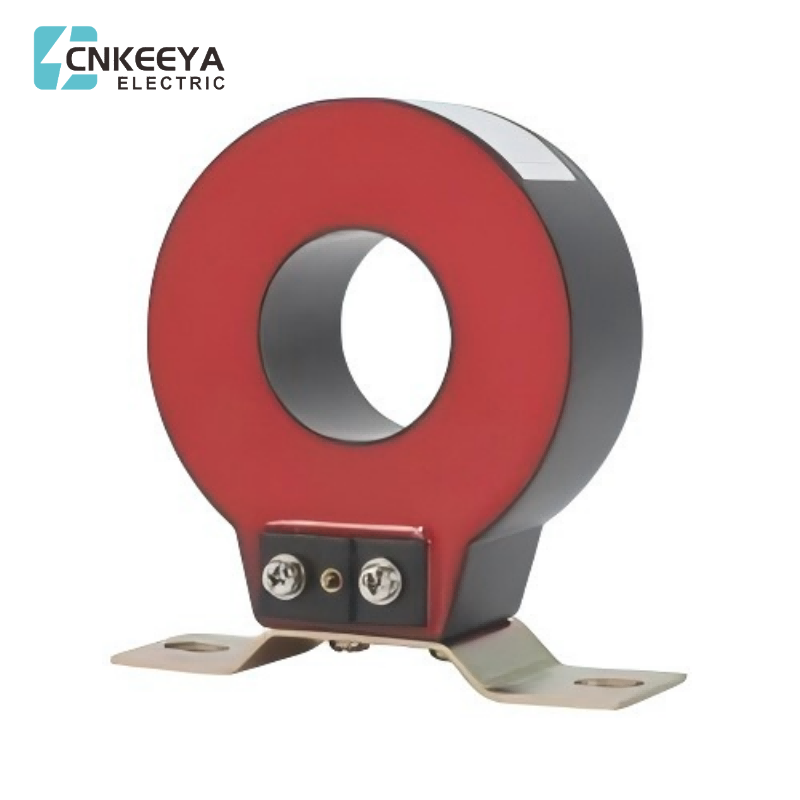

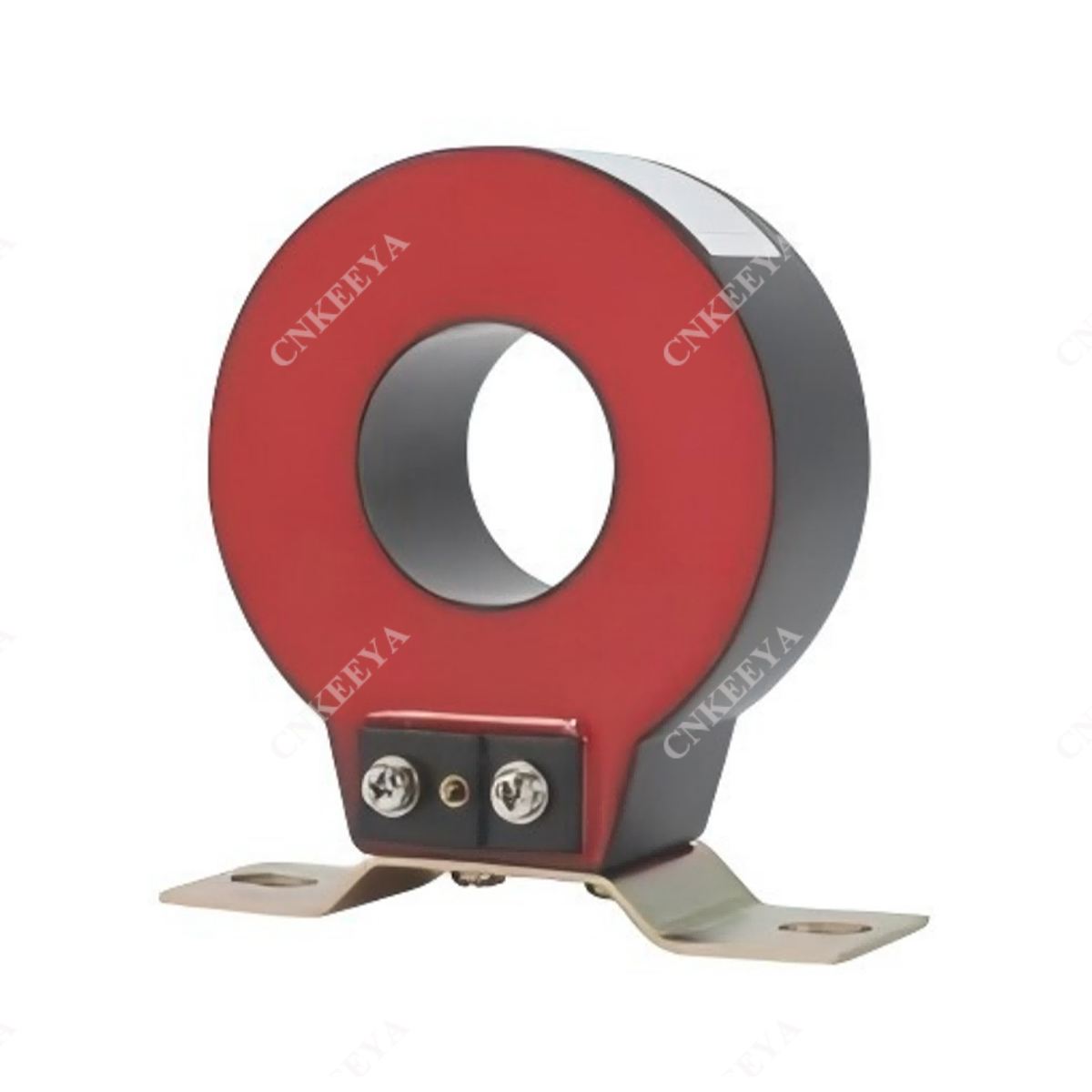

Le transformateur de courant de haute précision LMZC(1、2)-10 convient au système d'alimentation CA 35kV et 10kV en dessous de la mesure du courant et de l'énergie et de la protection des équipements d'alimentation électrique. Le transformateur de courant présente les avantages d'une petite taille, d'un poids léger, d'une installation facile, etc. Le noyau de mesure de cette série de transformateurs de courant est un composite composite à haute perméabilité et à faible induction magnétique à saturation. En tant que matériau magnétique, le noyau de fer doré présente une précision de mesure élevée et un facteur de sécurité des instruments. La tôle d'acier au silicium importée de haute qualité a été avancée. Après le traitement, elle est utilisée comme noyau de fer pour protéger l'enroulement, garantissant ainsi un coefficient limite précis. Le noyau toroïdal et l'enroulement secondaire sont adoptés. La résine époxy de haute qualité est coulée sous vide dans une coque en plastique ignifuge, résistante à l'humidité, aux performances stables et sans entretien. Ce type de transformateur de courant est de petite taille, léger et petit dans l'espace. Il est fixé dans la salle des câbles de l'armoire électrique de l'armoire réseau en anneau. Passez simplement le câble à travers le trou intérieur, ce qui est simple, rapide, harmonieux et beau.
Condition de serviceTempérature ambiante : -35°C~+55°C, ne dépassant pas +40°C.
La hauteur au-dessus du niveau de la mer : 0 ~ 3000 m.
Conditions atmosphériques : Pas de gaz hautement pollués, d'érosion, d'érosivité et de radioactivité. Paramètres techniques : Fréquence nominale : 50 Hz ou 60 Hz
Courant secondaire nominal : 5A ou 1A
Tension de tenue à la fréquence d'alimentation de l'enroulement secondaire : 3 kV, 1 min
Cote de facteur de sécurité (FS) < 5
norme d'application : GB1208-2006 ; CEI 60044-1 ; NTC 2205
Classe de précision : 0,5S ou 0,5, 1 ;
