Disjoncteur à vide extérieur

Le disjoncteur à vide extérieur CNKEEYA est un appareil électrique haute performance fiable et durable conçu pour les systèmes de distribution d'énergie extérieurs. Ses excellentes performances et sa fiabilité en font l’un des disjoncteurs préférés du secteur de l’énergie.

1. Description du produit

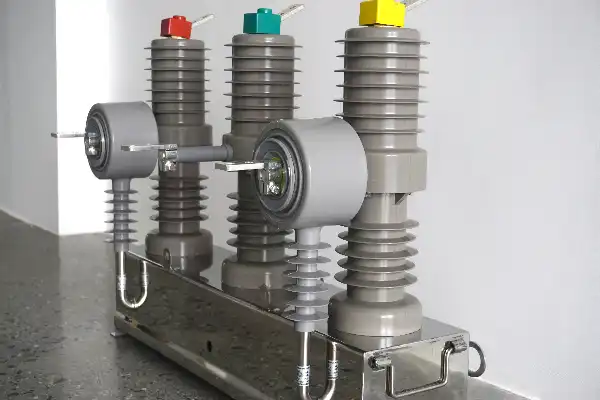

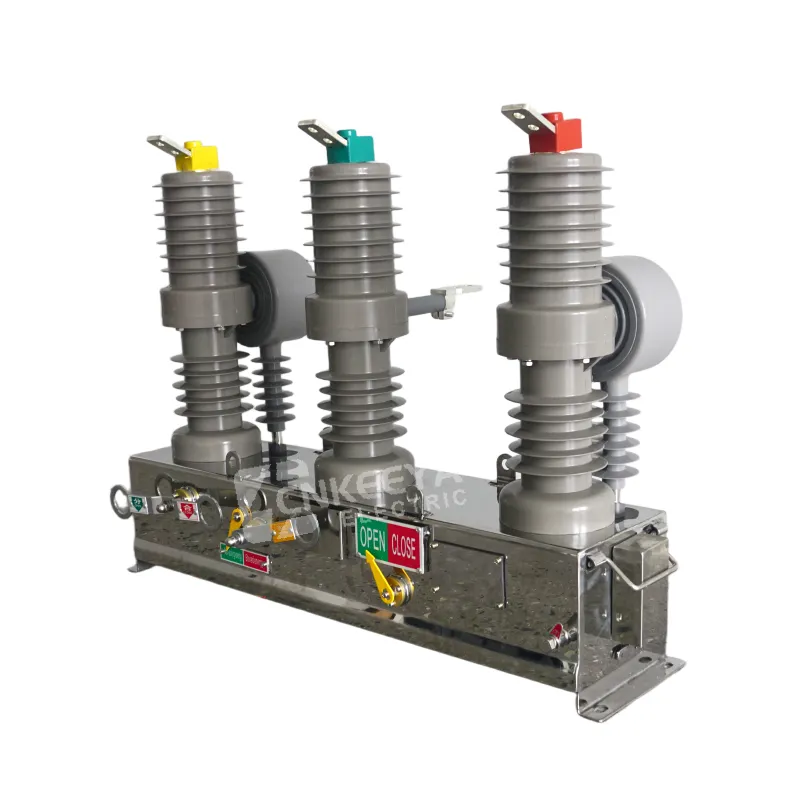

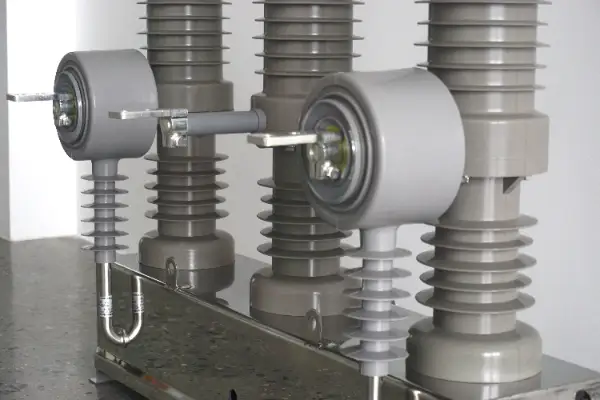

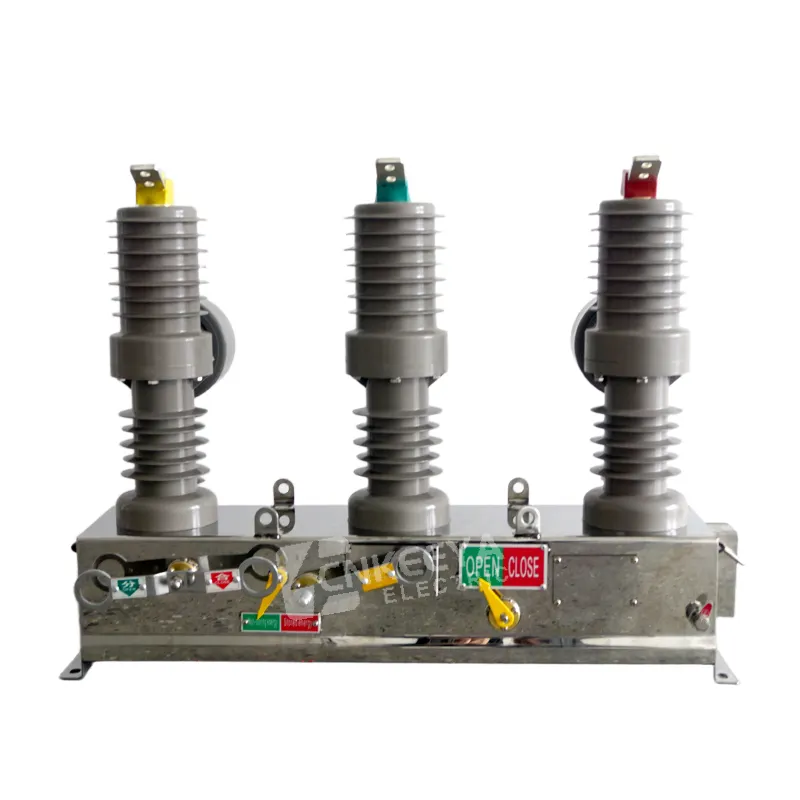

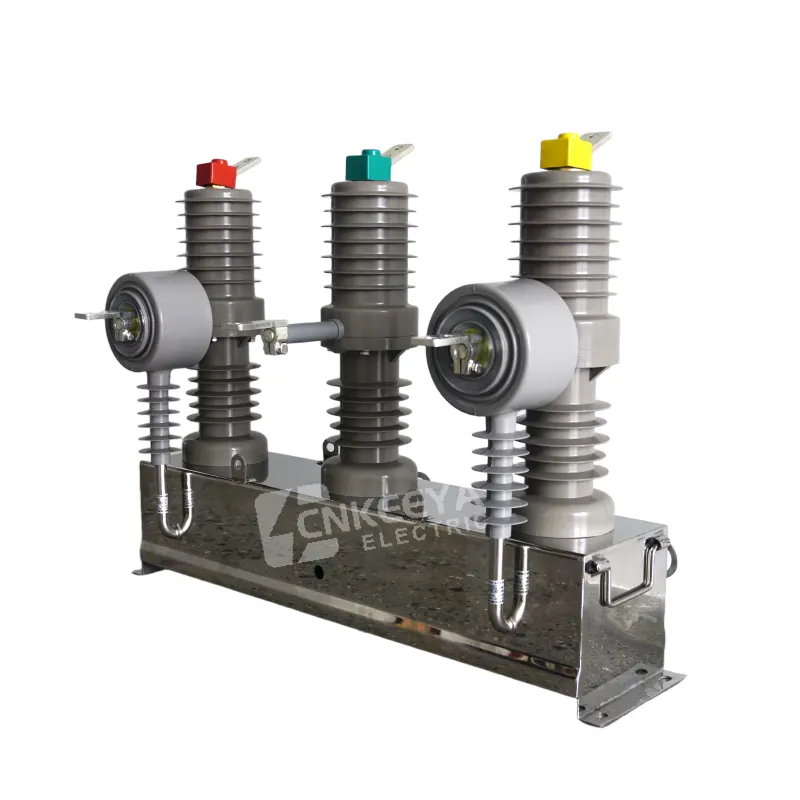

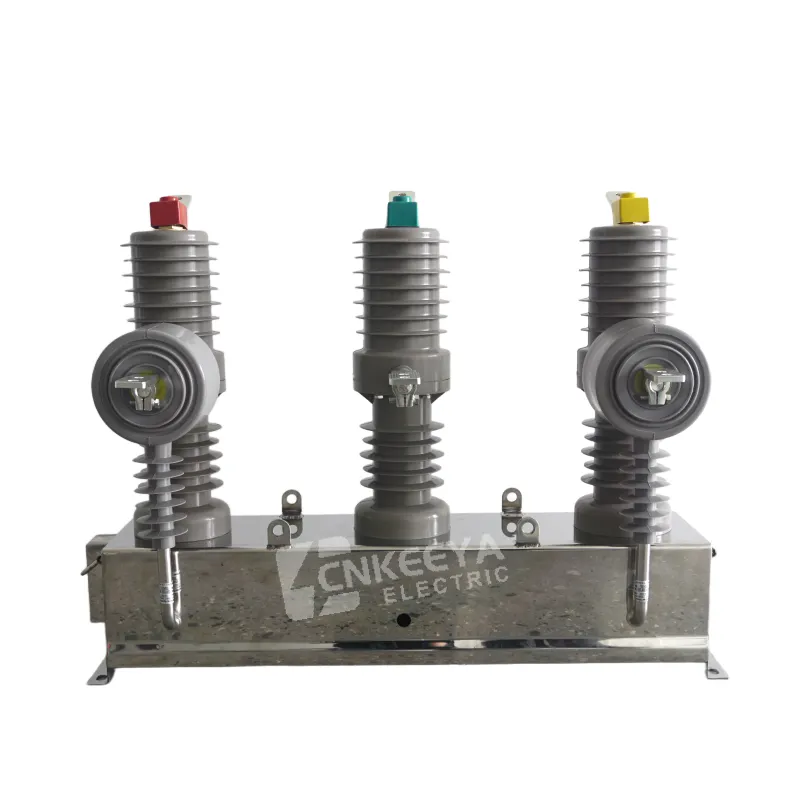

Le ZW32-12/630-20 est un disjoncteur à vide monté sur poteau extérieur de 12 kV. Fréquence nominale : 50 Hz CA triphasé ;

Signification du modèle

ZW32 : série de disjoncteurs à vide extérieurs

12 : Tension nominale 12 kV

630 : Courant nominal 630A

20 : Courant nominal de coupure en court-circuit 20 kA

Description du produit :

Le disjoncteur à vide extérieur est un disjoncteur avancé spécialement conçu pour les systèmes de distribution d'énergie extérieurs à haute tension. Il utilise la technologie d'extinction d'arc sous vide pour fournir des fonctions de protection et de contrôle fiables pour votre système électrique.

2. Caractéristiques du produit

2.1 Conception structurelle

Pilier triphasé structure entièrement fermée, mécanisme de commande intégré, anti-poussière, étanche à l'humidité et anti-condensation.

Taille compacte et poids léger, installation facile sur poteau, aucune fondation spéciale requise.

Sectionneur en option avec point de rupture visible en position d'ouverture et verrouillage anti-erreur de fonctionnement pour la sécurité de la maintenance.

2.2 Isolation et extinction d'arc

Adopte un interrupteur à vide, sans huile et sans SF6, respectueux de l'environnement et sans risque d'incendie ou d'explosion.

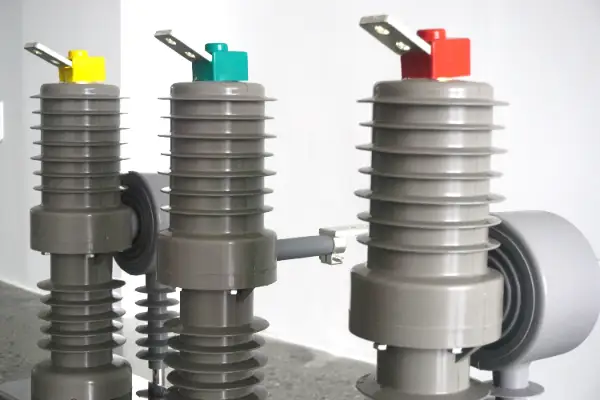

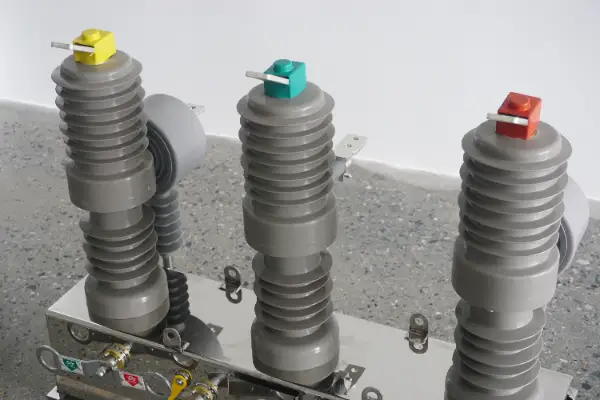

Isolation composite en caoutchouc de silicone, résistante à l'ozone, aux UV et forte hydrophobicité ; applicable pour une large plage de températures de -40 ℃ ~ + 70 ℃ et un environnement de pollution de classe IV.

Contact cuivre-chrome avec structure de champ magnétique axial, fort pouvoir de coupure et longue durée de vie électrique, idéal pour un fonctionnement fréquent.

2.3 Fonctionnement et contrôle

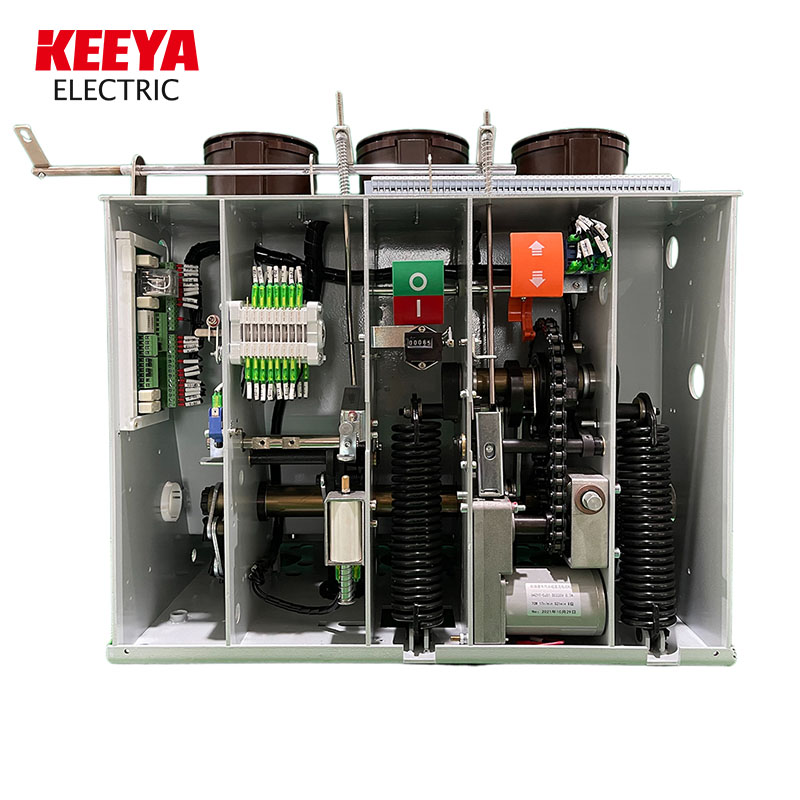

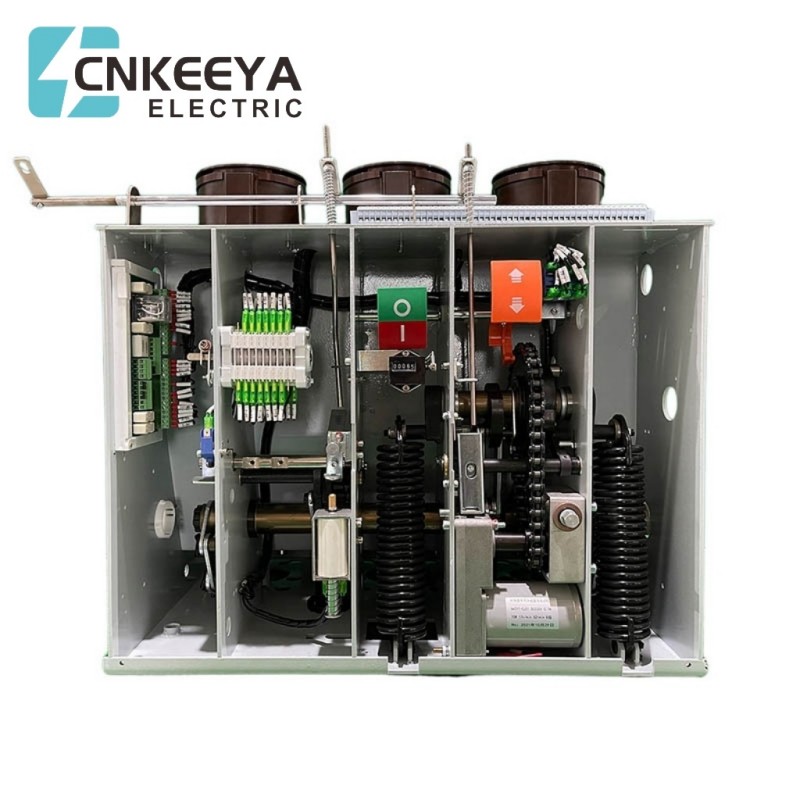

Mécanisme à ressort/mécanisme à aimant permanent en option, support manuel, électrique et télécommande.

Mécanisme à aimant permanent avec moins de pièces et chaîne de transmission courte ; durée de vie mécanique jusqu'à 30 000 fois, temps d'ouverture ≤8 ms.

CT/PT externe configurable, protection intégrée contre les surintensités, les déclenchements instantanés et les défauts à la terre ; équipé d'un contrôleur intelligent pour le réenclenchement et la mémoire des défauts.

2.4 Matériel et protection

Armoire : Acier inoxydable / Revêtement antirouille Dacromet avec vernis résistant aux UV, au brouillard salin et à la corrosion.

Conception entièrement scellée, résistante à un revêtement de glace de 12 mm et à une vitesse du vent de 35 m/s, fonctionnement stable à une altitude allant jusqu'à 2 000 m.

3. Points de vente

3.1 Sécurité et fiabilité élevées

Extinction d'arc sous vide + matériau écologique, aucun risque d'incendie ni d'explosion, fonctionnement sans entretien.

Rupture de défaut au niveau de la milliseconde, isolation rapide des défauts pour minimiser la portée des pannes de courant.

3.2 Compatibilité intelligente

Compatible avec l'automatisation du réseau de distribution, prend en charge la surveillance à distance, le téléchargement de données et l'alarme de défaut active.

Conception primaire et secondaire intégrée, conforme aux normes nationales du réseau, facilement connectée au réseau électrique intelligent.

3.3 Rentable et haute efficacité

Longue durée de vie mécanique et électrique, réduction des coûts de remplacement et de maintenance, réduction de l'investissement sur l'ensemble du cycle de vie.

Installation simple et faible encombrement, économisez les coûts de génie civil et d'installation, raccourcissez la période de construction.

3.4 Excellente adaptabilité environnementale

Large plage de températures de fonctionnement, fortes performances anti-pollution et anti-corrosion ; fonctionnement stable à long terme dans des conditions extérieures difficiles, adapté aux zones urbaines, rurales, montagneuses et côtières.

Caractéristiques:

Technologie efficace d'extinction d'arc sous vide : l'utilisation d'une technologie avancée d'extinction d'arc sous vide garantit une déconnexion rapide et fiable du circuit et réduit les pertes d'énergie.

Excellente résistance aux intempéries : conçu pour répondre aux exigences strictes de l'environnement extérieur, il possède d'excellentes propriétés d'étanchéité à l'eau et à la poussière, garantissant le fonctionnement stable de l'équipement.

Performances de fonctionnement fiables : il a une capacité fiable de tenue aux courts-circuits et convient aux systèmes électriques dans diverses conditions de travail, garantissant le fonctionnement sûr des équipements et des systèmes.

Contrôle et surveillance intelligents : équipé d'un système de contrôle avancé, il peut surveiller l'état de fonctionnement du système électrique en temps réel et assurer une sécurité complète.

Configuration personnalisable : fournit une variété de spécifications et de modèles et peut être personnalisée en fonction des besoins du client pour répondre aux exigences des différents systèmes électriques.

Champs applicables du disjoncteur à vide extérieur :

Station de distribution d'énergie haute tension

Zone d'usine industrielle

parc éolien

centrale solaire
