Disjoncteur à vide intérieur

Keeya, un fabricant réputé basé en Chine, est spécialisé dans la production de disjoncteurs à vide intérieure de haute qualité. Avec un dévouement à l'excellence, Keeya s'est établie comme un fournisseur de confiance dans l'industrie des équipements électriques. Nos produits sont connus pour leur qualité et leur fiabilité exceptionnelles.

envoyer une demande

Description du produit

Les disjoncteurs à vide intérieure de Keeya sont conçus et fabriqués pour répondre aux normes rigoureuses de l'industrie, garantissant des performances et une sécurité optimales. Nous collaborons avec des fournisseurs réputés pour s'approvisionner en composants de premier ordre, garantissant davantage la qualité de leurs produits.

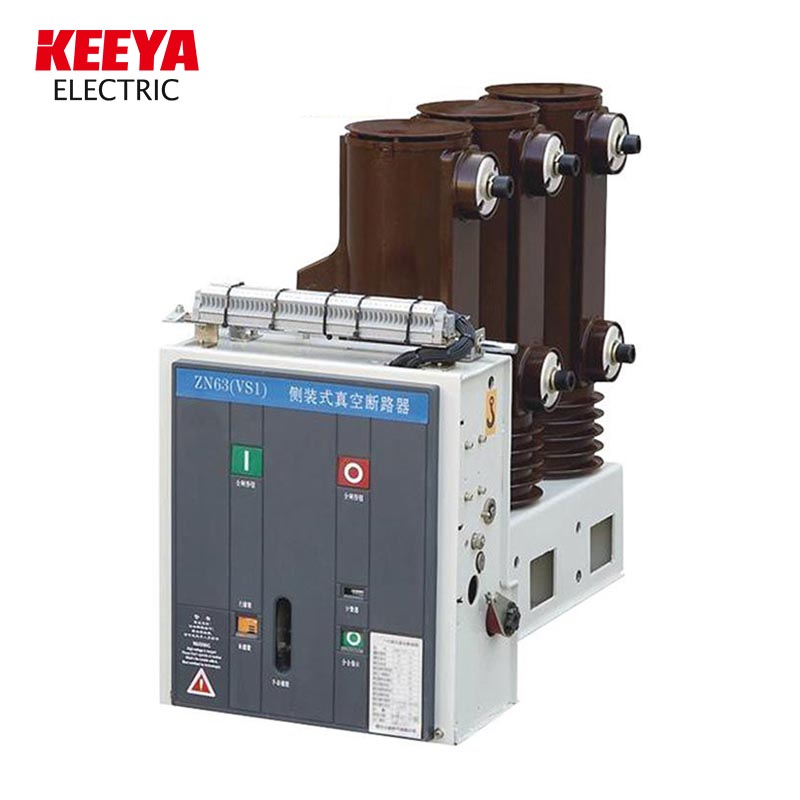

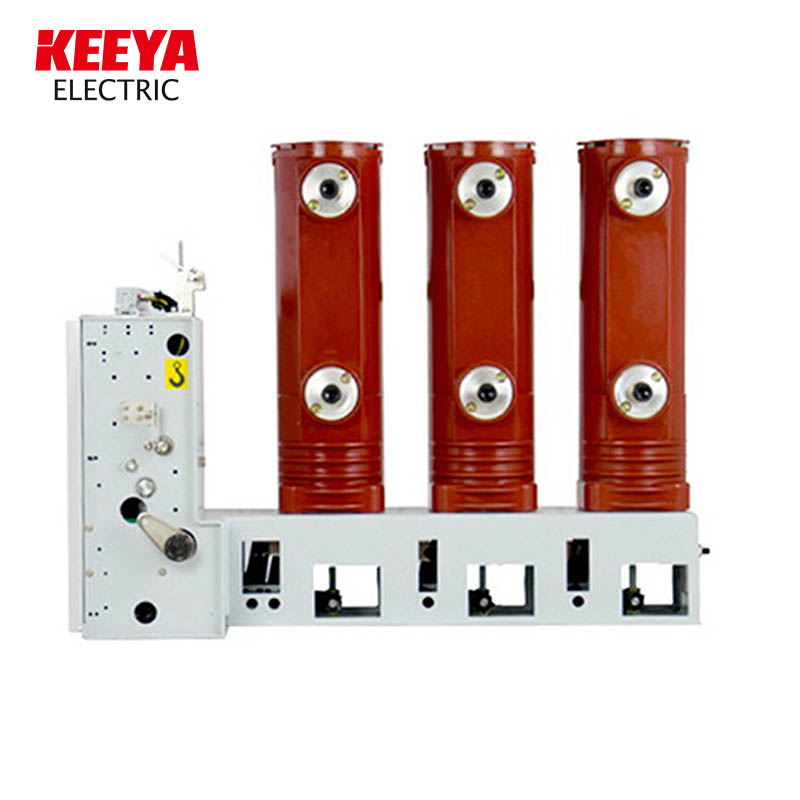

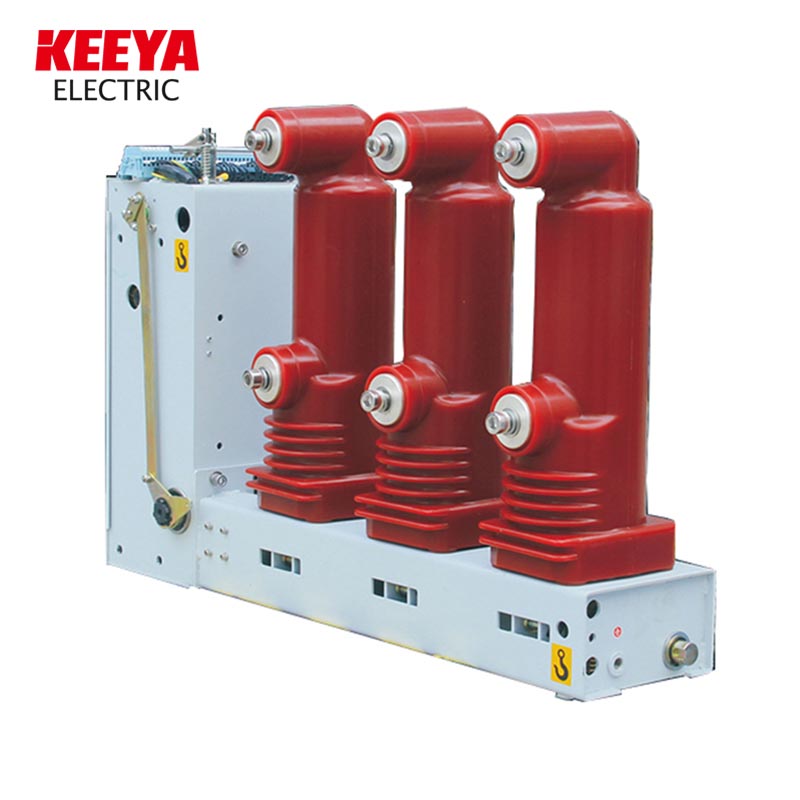

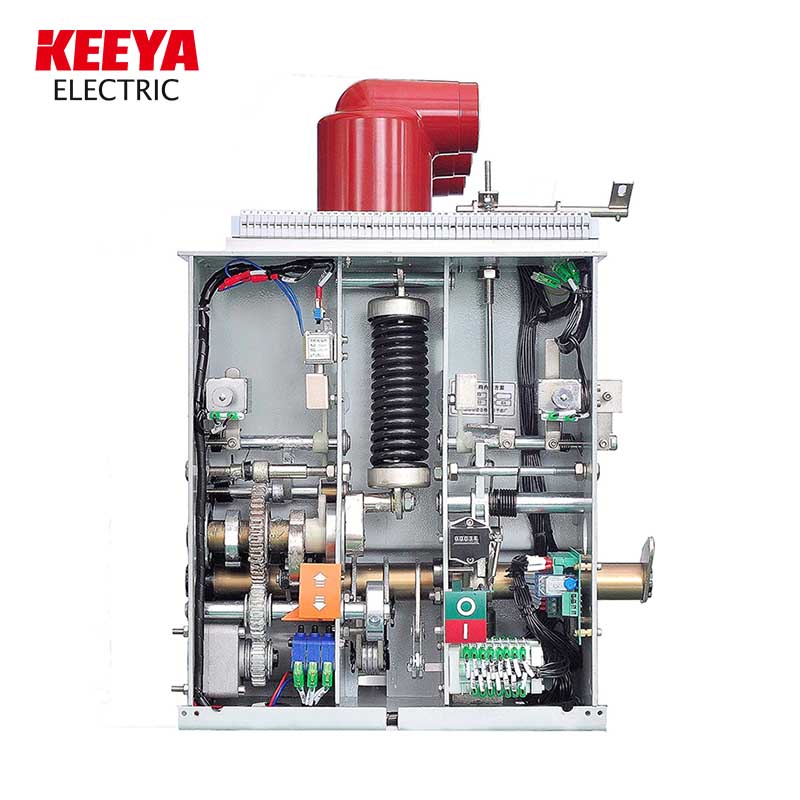

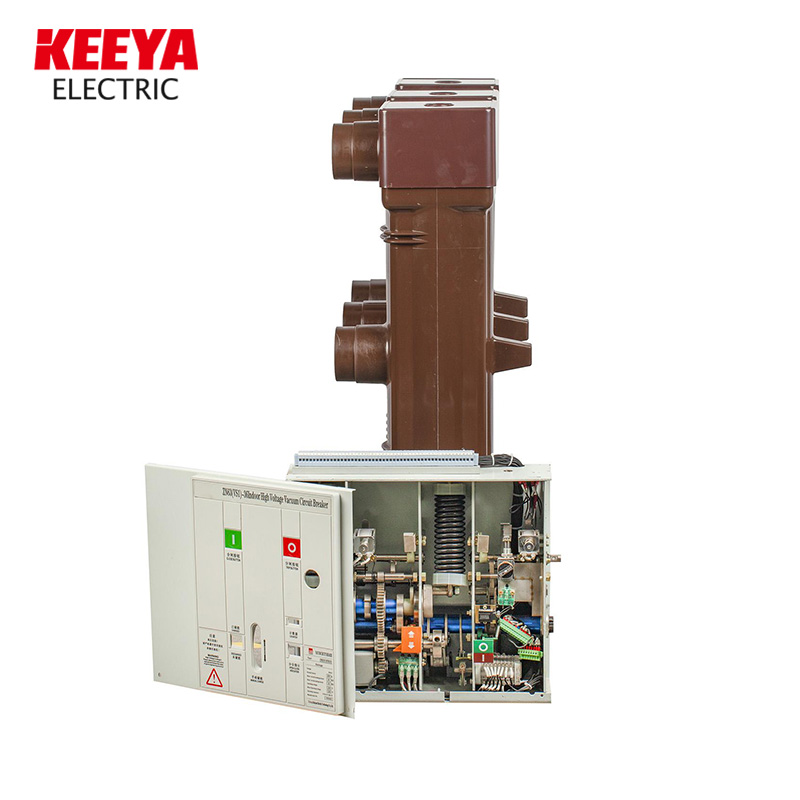

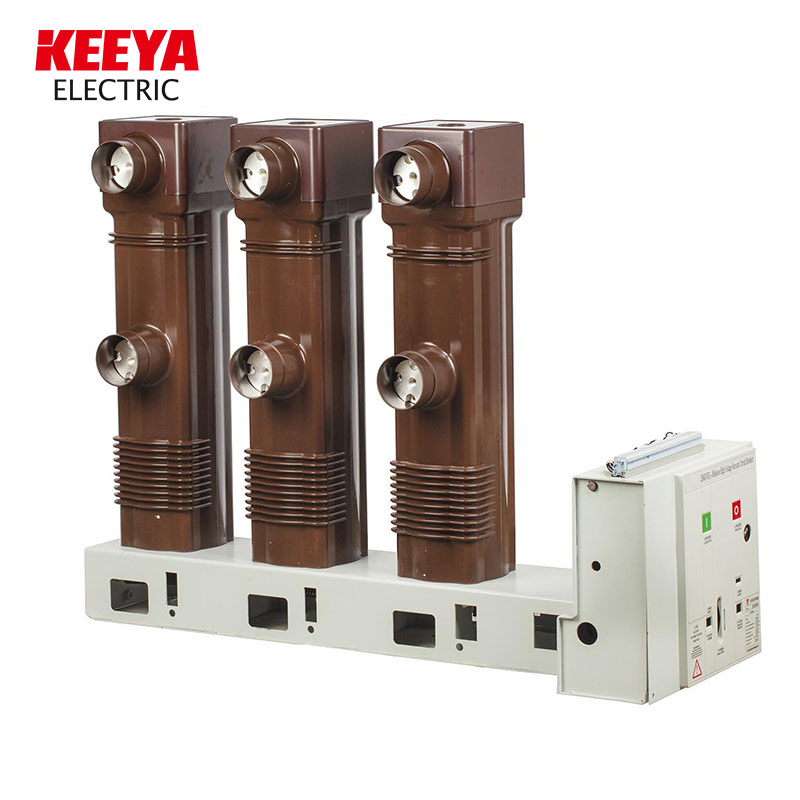

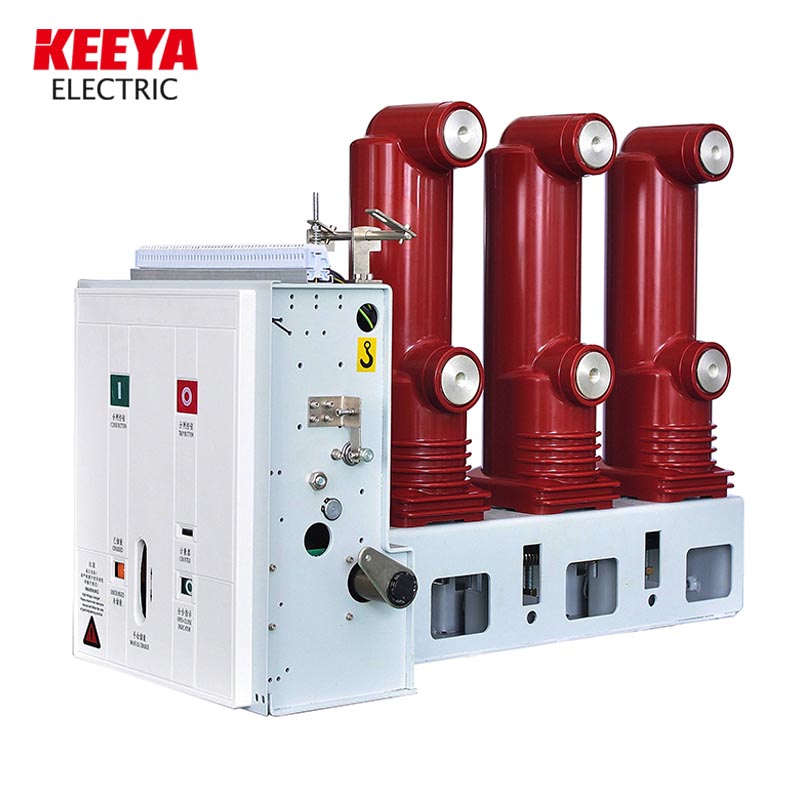

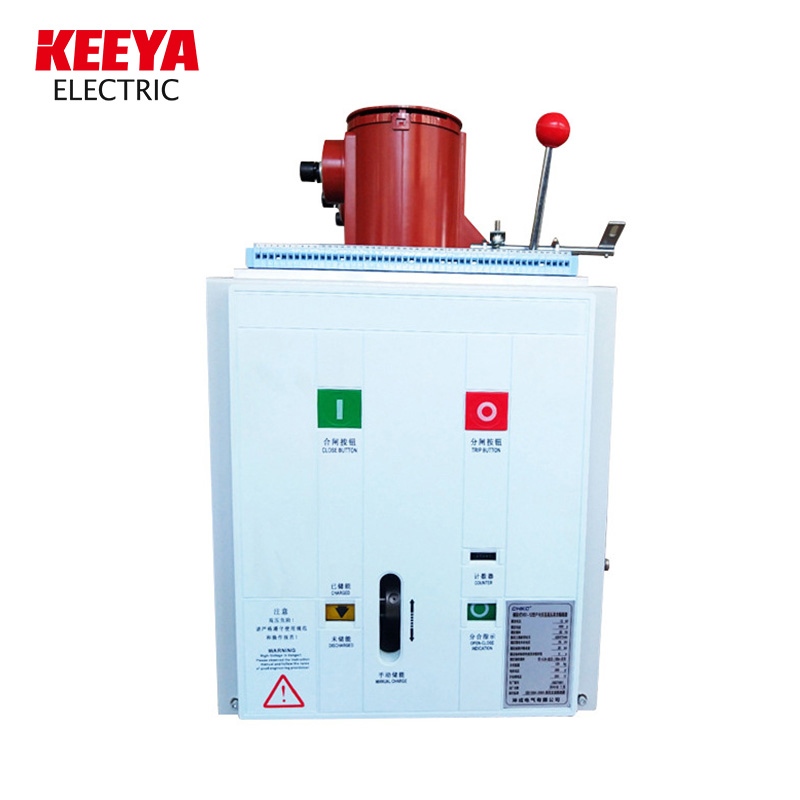

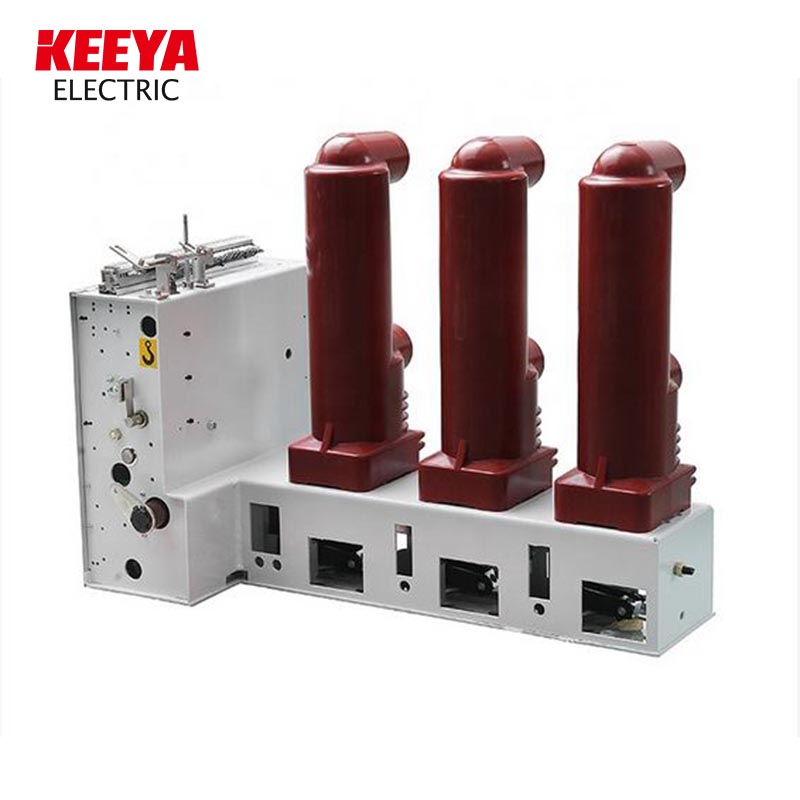

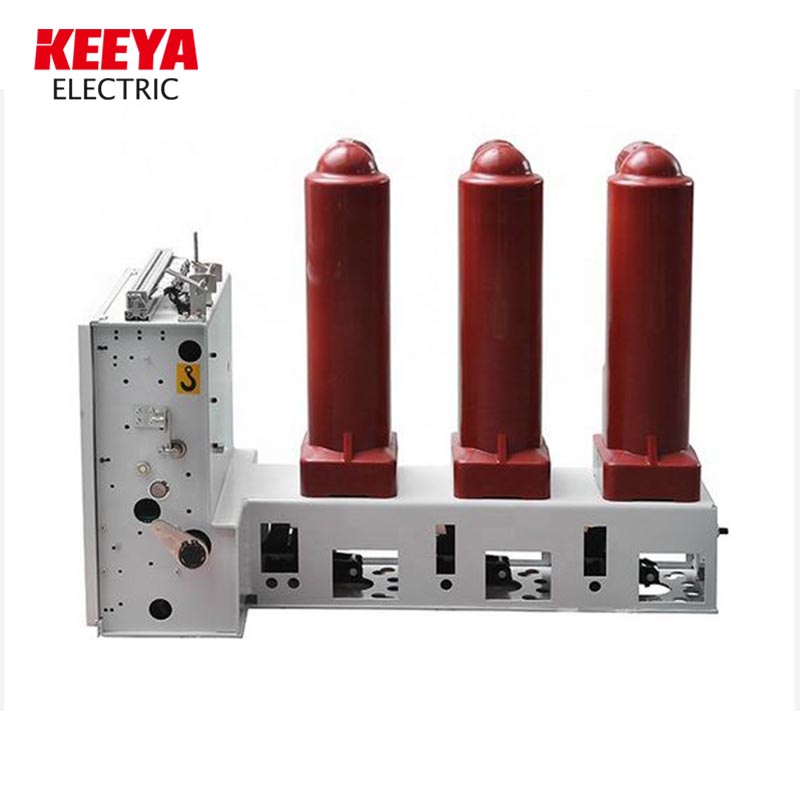

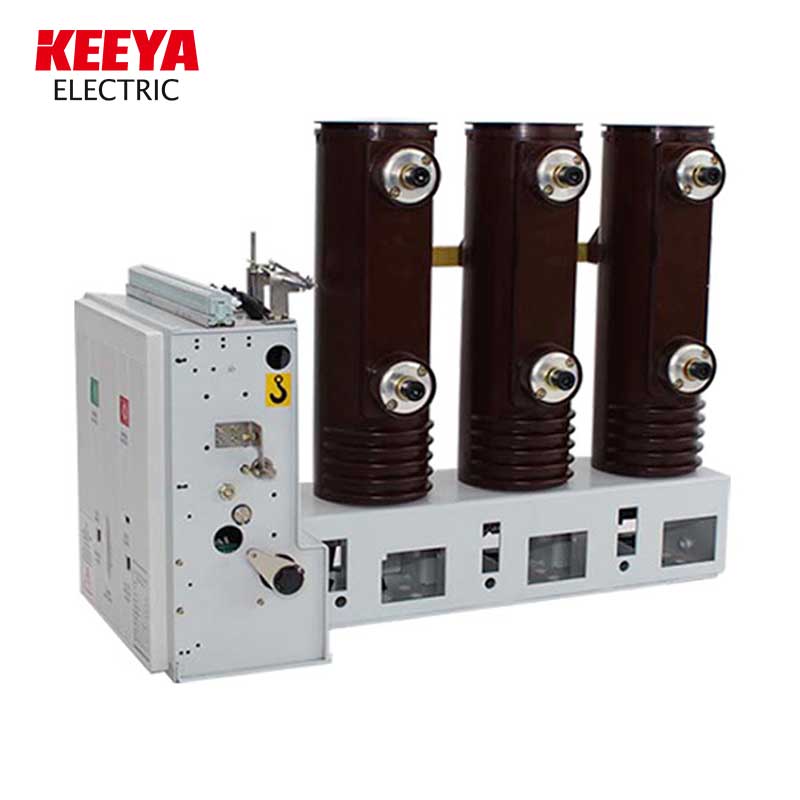

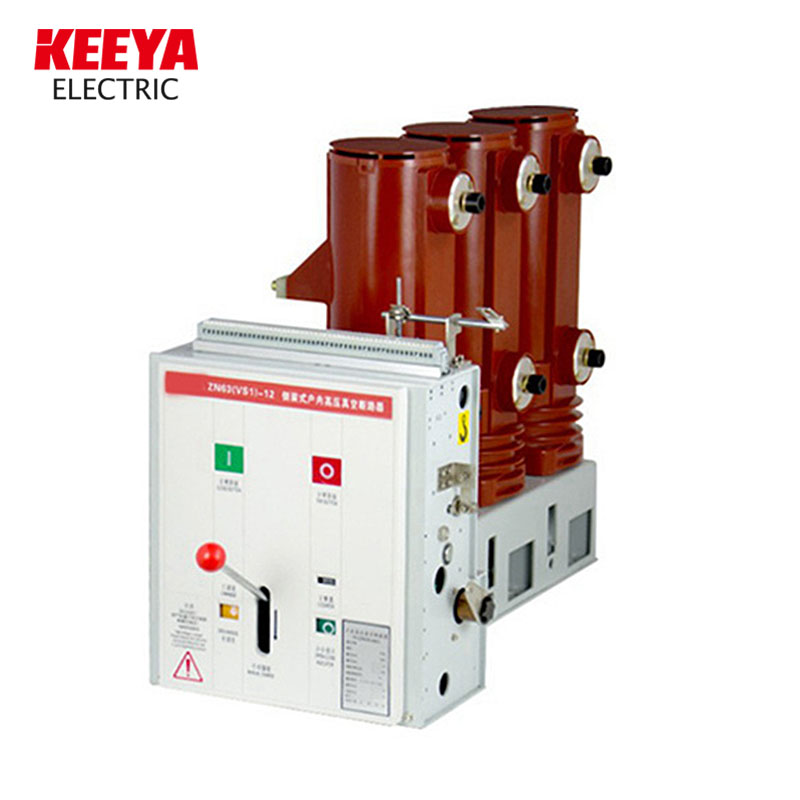

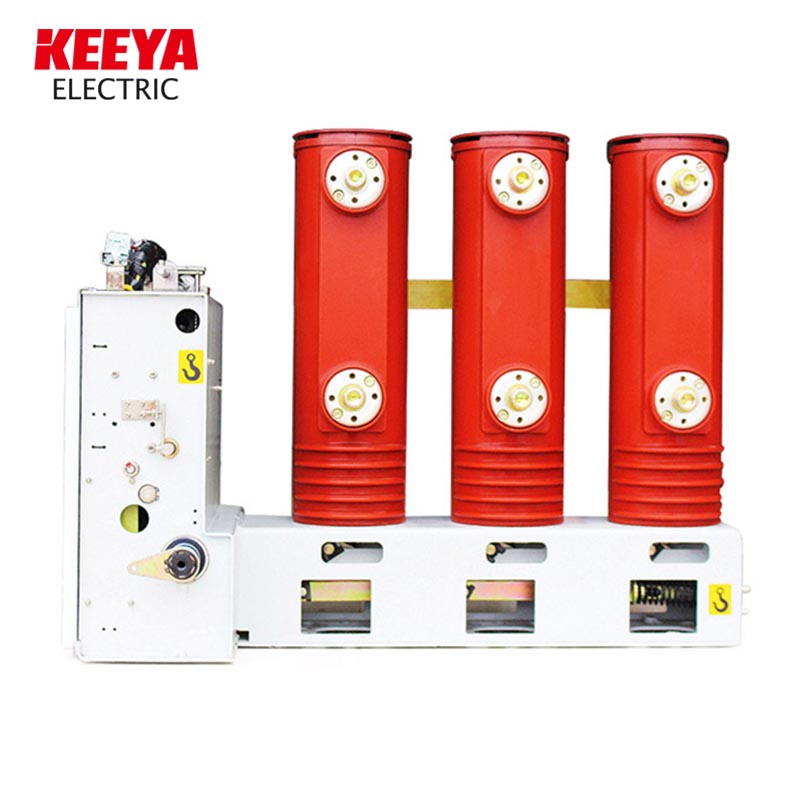

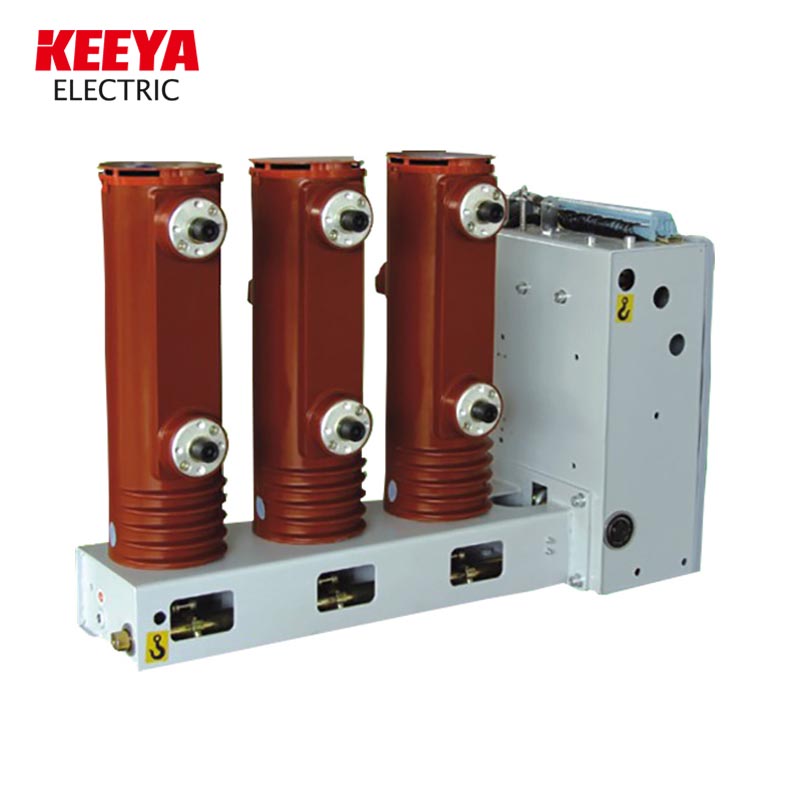

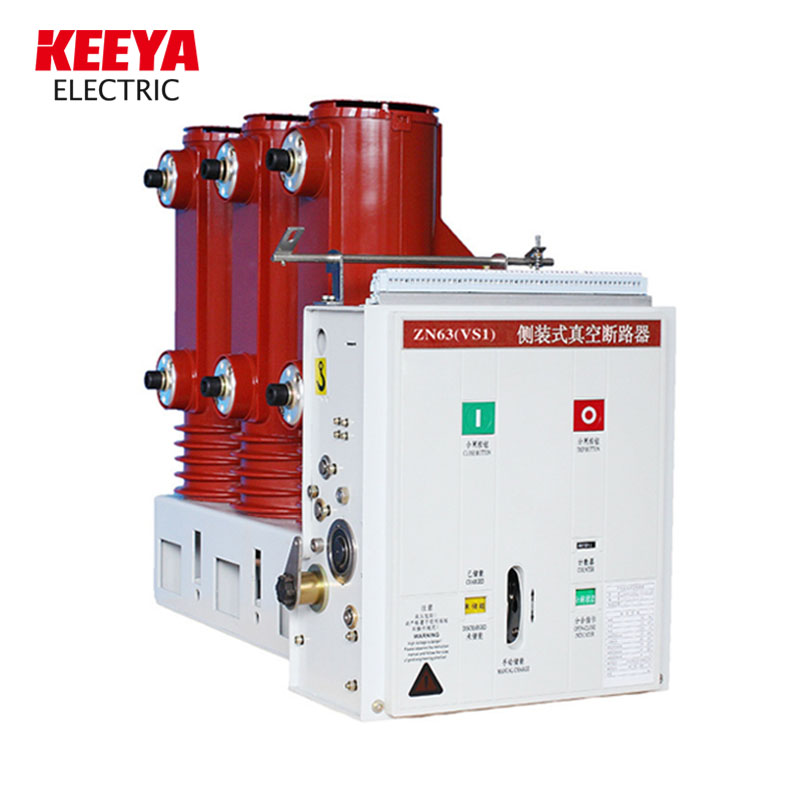

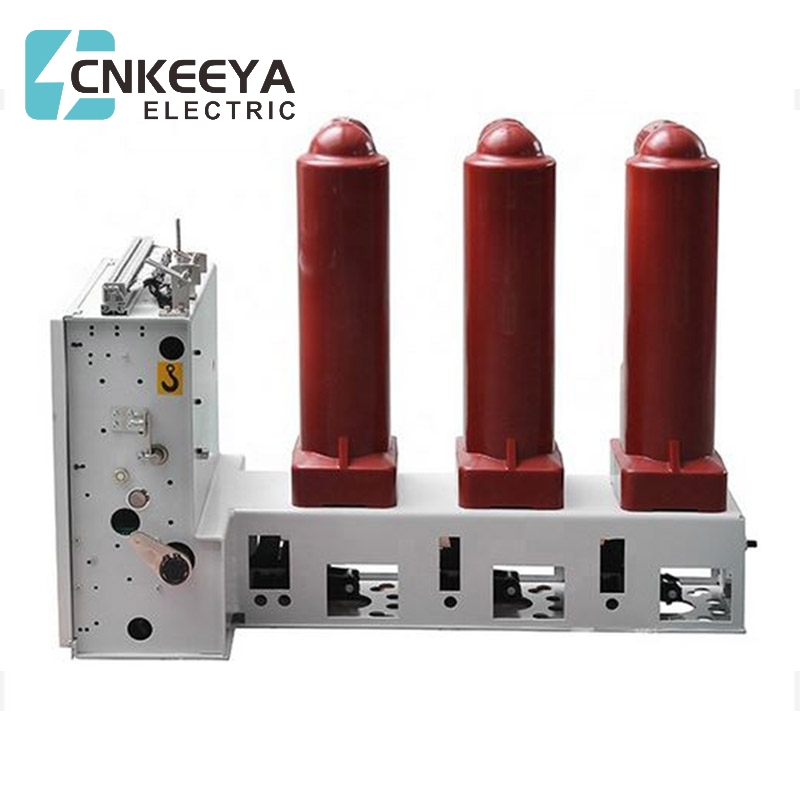

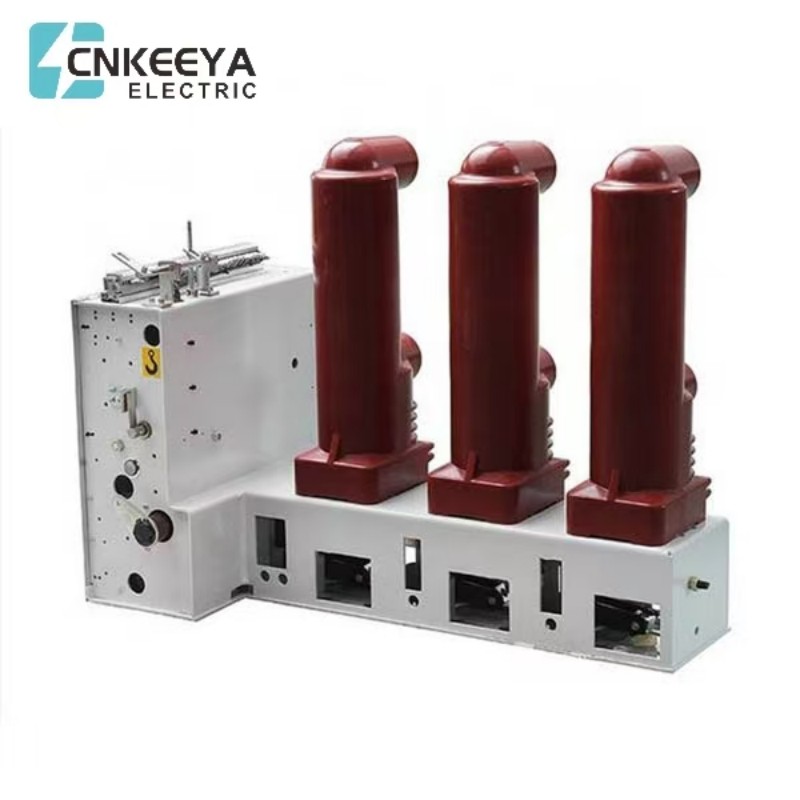

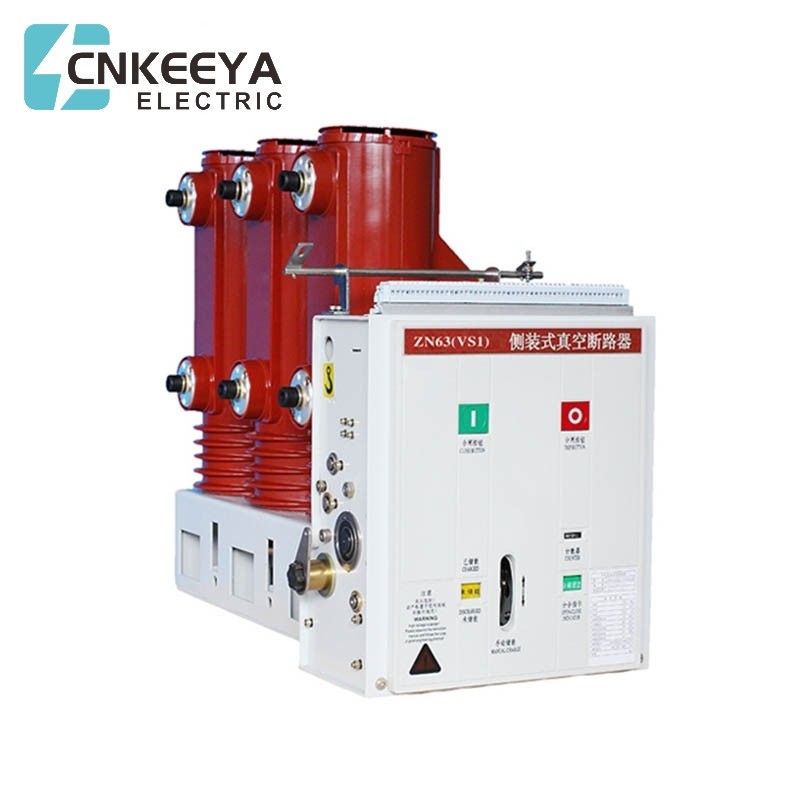

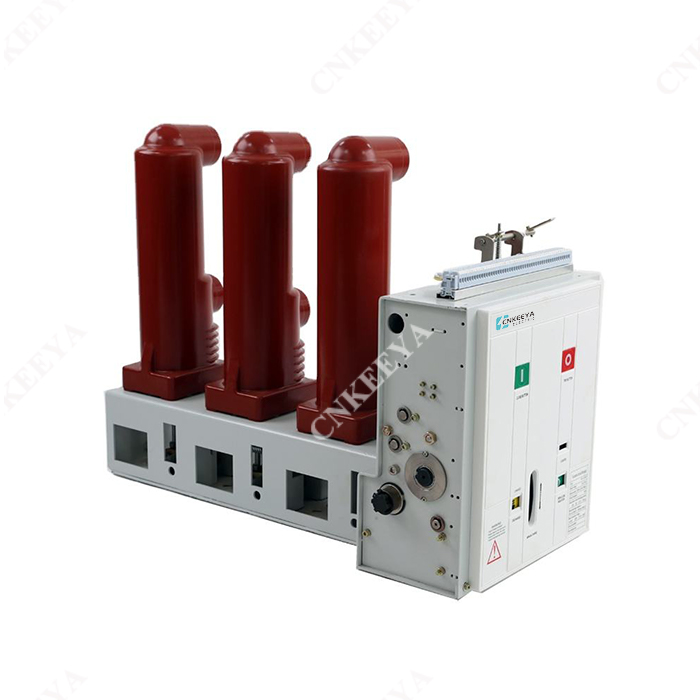

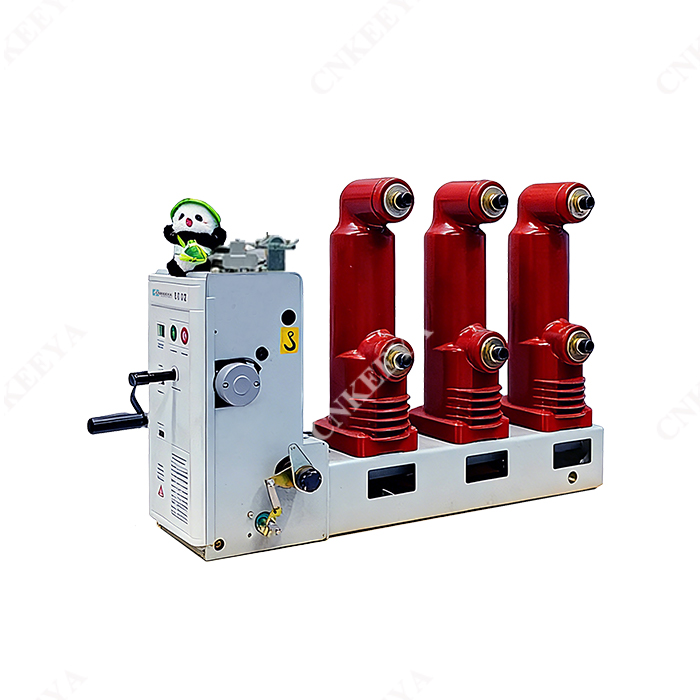

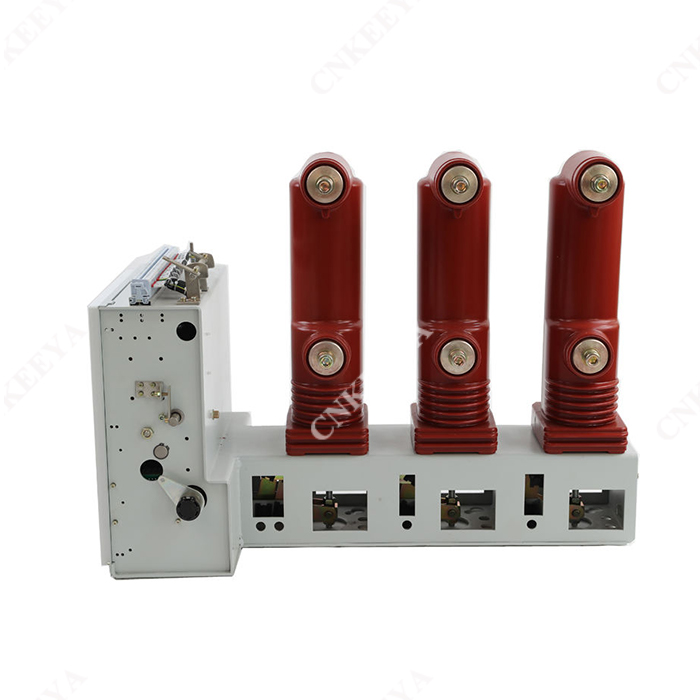

Le disjoncteur à vide intérieur de type VS1-12 est conçu pour les applications à haute tension intérieures, spécialement adaptées aux systèmes avec une tension nominale de 12 kV et une fréquence de 50 Hz. Il sert d'équipement de protection et de contrôle crucial. Tirant parti des avantages uniques d'un disjoncteur à vide, il s'avère particulièrement bien adapté aux scénarios nécessitant des opérations fréquentes sous flux de puissance nominal ou en cas de courants à court-circuit élevés.


Paramètres environnementaux stipulés:

1. Plage de température de fonctionnement: -25 ℃ à + 40 ℃

2. Humidité relative: la moyenne quotidienne ne dépassant pas 95%; La moyenne mensuelle ne dépassant pas 90%.

3. Pression de vapeur saturée: moyenne quotidienne ne dépassant pas 2,2 kPa; La moyenne mensuelle ne dépassant pas 1,8 kPa.

4. Activité sismique: ne doit pas dépasser 8 degrés sur l'échelle de Richter.

5. Altitude au-dessus du niveau de la mer: jusqu'à 1000 m (à l'exclusion des exigences spéciales).

6. Spécifications environnementales: destinées à une utilisation dans des zones exemptes de risques d'incendie, d'atmosphères explosives, de contamination forte, d'érosion chimique et de vibrations graves.


Caractéristiques structurelles de la touche du disjoncteur à vide intérieur:

1. La disponibilité de deux types de tubes à vide, grands et petits, offre des options. L'isolation extérieure est conçue pour résister à la corrosion et à l'usure, ce qui entraîne une capacité de rupture élevée et une longue durée de vie de contact.

2. L'utilisation de ressorts de haute précision, ainsi que des contacts en cuivre plaqués en argent et liés, assure une sécurité et une efficacité accrue.

3. L'adoption d'une structure d'isolation composite minimise non seulement les risques de pollution et d'explosion, mais garantit également un niveau élevé d'isolation. Cette conception facilite l'entretien simple et prolonge la durée de vie opérationnelle.

4. Le produit dispose de positions de contact spécifiques, permettant une confirmation visuelle facile à travers une fenêtre, ce qui aide à prévenir les opérations incorrectes en un coup d'œil.


Paramètre technique

numéro de série

projet


unités

données

1

La tension nominale

kv

12

2

Fréquence nominale

HZ

50

3

Courant nominal

A

630 ~ 1250

1250

1250

4

Courant de rupture de court-circuit noté

le

20

25

31.5

5

Courant de clôture de court-circuit nominal

le

50

63

80

6

Courant tolérable de pointe nominal

le

50

63

80

7

Courant de résistance à court-circuit classé 4S

le

20

25

31.5

8

Niveau d'isolation noté

Fréquence de puissance Tension de tension (avant et après la pause nominale)

le

42 (Fracture48)

Tension de trait de l'impact (avant et après la pause nominale)

le

75 (Fracture85)

9

Séquence d'opération nominale


points-0.3s-US Points-180S-US Points

10

Vie mécanique

suivant

10000

11

Temps de rupture de rupture de court-circuit nominal

suivant

50

12

Mécanisme de fonctionnement Tension de fermeture (DC)

V

110 220

13

Tension de déclenchement nominale du mécanisme de fonctionnement (DC)

V

110 200

14

De contact

MM

11 ± 1

15

Overtin (longueur de compression du ressort de contact)

MM

3,5 ± 0,5

16

Points de phase à trois

MS

≤2

17

Contact Clôture du temps de rebond

MS

≤2

18

Vitesse de frein moyen

MS

1,1 ± 0,2

19

Vitesse de clôture moyenne

MS

0,6 ± 0,2

20

Temps de freinage

À la tension de fonctionnement la plus élevée

S

≤0,05

À la tension de fonctionnement la plus basse

S

≤0,08

21

Temps de clôture

S

0.1


50

22

Résistance à la boucle principale de chaque phase

bébé

60



23

Usure admissible Épaisseur cumulative des contacts dynamiques et statiques

MM

3
