Sous-station à caissons préfabriqués

Keeya se distingue comme un fournisseur de confiance dans le domaine des sous-stations préfabriquées. Réputé pour son engagement envers la qualité et l’innovation, Keeya propose des solutions de pointe en matière d’infrastructure électrique. L'expertise de Keeya garantit que ses sous-stations préfabriquées répondent aux normes les plus élevées, offrant une solution robuste et fiable pour les besoins de distribution d'énergie.

Modèle: YB□-12/0.4

envoyer une demande

Description du produit

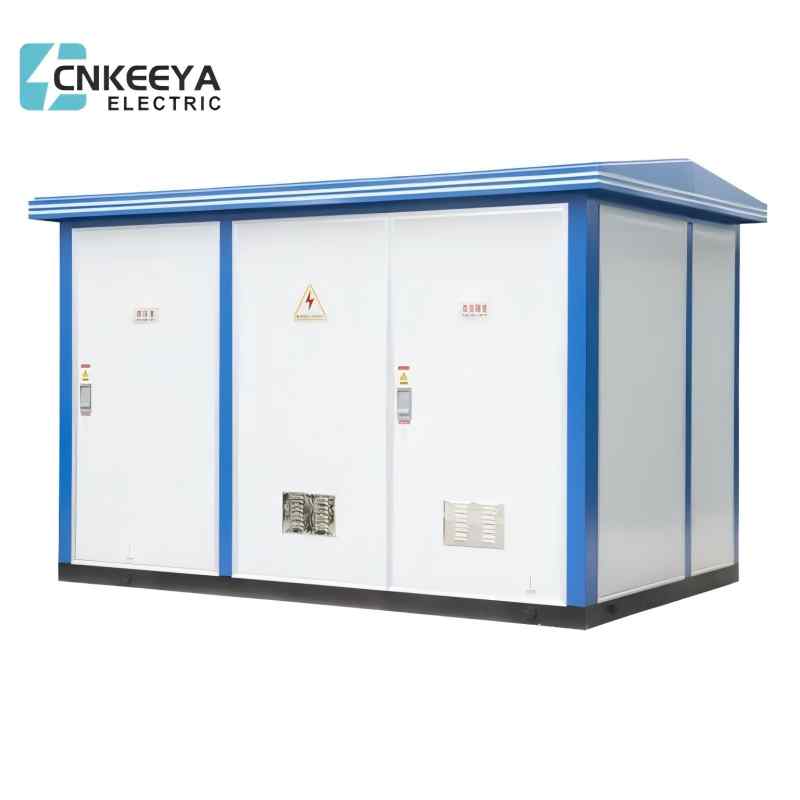

Sous-station préfabriquée YB□-12/0.4

Keeya est un fournisseur réputé de sous-stations préfabriquées de haute qualité, offrant des solutions fiables et efficaces pour divers besoins en infrastructures électriques. Ce produit est entièrement conforme à la norme GB17467 « Sous-station préfabriquée haute tension et basse tension ». Il convient à la distribution d'énergie publique urbaine, à la distribution d'énergie de lampadaires, aux entreprises industrielles et minières, aux bâtiments urbains, aux zones résidentielles, aux champs de pétrole, aux quais, aux hôtels, aux parcs et aux chantiers de construction, etc. Il peut réaliser un réseau en anneau ou un mode d'alimentation terminal.


YB□-12/0.4 Sous-station à caissons préfabriqués

Modèle et signification


État de service

● Altitude : ≤1000m ;

● Température ambiante : -25°C~+40℃ ;

● Température : Température moyenne mensuelle maximale +30℃, température moyenne annuelle maximale +20℃ ; e Humidité relative : moyenne quotidienne ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;

● Niveau résistant aux chocs : accélération horizontale 0,4 m/s², accélération verticale 0,15 m/s² ;

● Le site d'installation n'a pas d'impact grave, pas de pollution grave ni de corrosion chimique, pas de poussière conductrice et de risque d'explosion, veuillez négocier avec notre société pour résoudre le cas où il ne répond pas aux exigences des conditions de fonctionnement normales.


Caractéristique structurelle du produit

● La sous-station est composée d'une chambre haute tension, d'une chambre transformateur et d'une chambre basse tension. Il peut être disposé en type en forme de 目 ou en type en forme de 品

● Avec terminal, réseau en anneau ou mode d'alimentation double ; Il peut être transformé en une solution d'alimentation à transformateur simple ou double ;

● Un transformateur de puissance immergé dans l'huile et un transformateur de puissance de type sec peuvent être sélectionnés ;

● Le corps de la boîte est équipé de suffisamment d'évents naturels et de mesures d'isolation thermique, qui peuvent assurer le fonctionnement normal de tous les équipements électriques (un refroidissement forcé peut être utilisé si les utilisateurs en ont besoin) ;

● Fonction complète de « prévention Pve », fonctionnement et maintenance pratiques, fonctionnement sûr et fiable.


Sous-station préfabriquée YB□-12/0.4

● La sous-station est composée d'une chambre haute tension, d'une chambre de transformateur et d'une chambre basse tension. Elle peut être disposée en type en forme de 目 ou en type en forme de 品. Avec terminal, réseau en anneau ou mode d'alimentation double ; Il peut être transformé en une solution d'alimentation à transformateur simple ou double ;

● Un transformateur de puissance immergé dans l'huile et un transformateur de puissance de type sec peuvent être sélectionnés ;

● Le corps de la boîte est équipé de suffisamment d'aérations naturelles et de mesures d'isolation thermique, ce qui peut garantir le fonctionnement normal de tous équipement électrique (un refroidissement forcé peut être utilisé si les utilisateurs en ont besoin) ;

● Complétez la fonction « cinq préventions », un fonctionnement et une maintenance pratiques, un fonctionnement sûr et fiable ;

● Le boîtier est en acier inoxydable, en alliage d'aluminium, en tôle laminée à froid, en tôle composite d'acier de couleur, en non-métal ou en une combinaison de deux. Il est anti-vieillissement, ignifuge, anti-corrosion, imperméable, anti-poussière et adaptable à conditions d'utilisation extérieure à long terme. Petite taille, légèreté, belle apparence et coordination de l'environnement ;

● Lorsque l'armoire de commande de charge SF6 est utilisée, la taille globale du boîtier est petite, ce qui est plus approprié pour la construction communautaire et la rénovation technique des lampadaires ;

● L'unité principale de l'anneau haute tension peut être équipée d'un terminal d'automatisation de réseau (RTU) pour réaliser une détection fiable des courts-circuits et des défauts de mise à la terre monophasés. Elle dispose d'une fonction « quatre télécommandes », ce qui est pratique pour la mise à niveau automatique du réseau de distribution.


Paramètre technique


Article

Unité

Paramètre








Unité HT

Fréquence nominale

Hz

50

Tension nominale

KV

6

10

35

Tension de fonctionnement maximale

KV

6.9

11.5

40.5

Courant nominal

A

400, 630

Courant de transfert

A

870

Pouvoir tension de tenue en fréquence

phase-terre, phase-phase/isolement distance


KV


42/48

Foudre tension de tenue aux chocs

phase-terre, phase-phase/isolement distance


KV


75/85

Coupure assignée en court-circuit

courant (fusible limiteur de courant)


LE


31.5


Unité de transformateur

Tension nominale

KV

6, 10, 35

Capacité nominale

KVA

10-1250

Plage de taraudage

%

±2×2,5%、±5%

Groupe de connexion


Yyn0、Dyn11

Tension d'impédance

%

4、4.5、6、8

Unité BT

Tension nominale

V

220, 380, 690, 800

Courant nominal du circuit principal

A

50-4000

Courant de branche

A

5-800

Enceinte

Niveau de protection (produit commun)


Local HT IP33 ; Salle des transformateurs IP23 ; Local BT IP33

Niveau de bruit

dB

≤50


Sous-station préfabriquée YB□-12/0.4

1. Toit

2. Obturateur

3. Boîte de dosage de type externe

4. Anneau de levage

5. Châssis en acier à canaux

6. Porte

7. Brique, surface de mur imitation brique

8. Fondation en béton

9. Évent de base


Instructions de commande

Les utilisateurs doivent fournir les informations suivantes lors de la commande :

● Exigences en matière de modèle, de capacité, de quantité, de couleur et de taille et boîtier matériaux; Modèle, performances, groupe de connexion, plage de taraudage et exigences d'impédance du transformateur ;

● Solution de câblage primaire côté haute et basse tension, modèle de composants, spécifications et exigences ; Huile de transformateur (#25,#45, huile à point d'inflammation élevé) Exigences de configuration du réseau pour un réseau de gestion intelligente de l'énergie ou une gestion immobilière pour une sous-station ;

● Exigences relatives à l'environnement de service.
