Keeya, une usine renommée et un fournisseur de confiance, se spécialise dans la production de sous-stations de préfabrication de type américain de pointe. Avec un engagement envers l'innovation et l'ingénierie de précision, notre usine excelle dans la fabrication de ces sous-stations avancées conçues pour répondre aux besoins changeants de l'industrie des infrastructures électriques.
En tant que fournisseur dédié, Keeya donne la priorité à la qualité et au respect des normes de l'industrie, proposant des solutions de pointe pour améliorer les systèmes de distribution d'énergie. Avec notre nouvelle gamme de sous-stations de préfabrication de type américain, Keeya continue d'établir la référence en matière de fiabilité, d'efficacité et de technologie moderne. Choisissez Keeya comme fournisseur pour les dernières sous-stations électriques et découvrez l'avenir de la distribution d'énergie efficace et avancée.

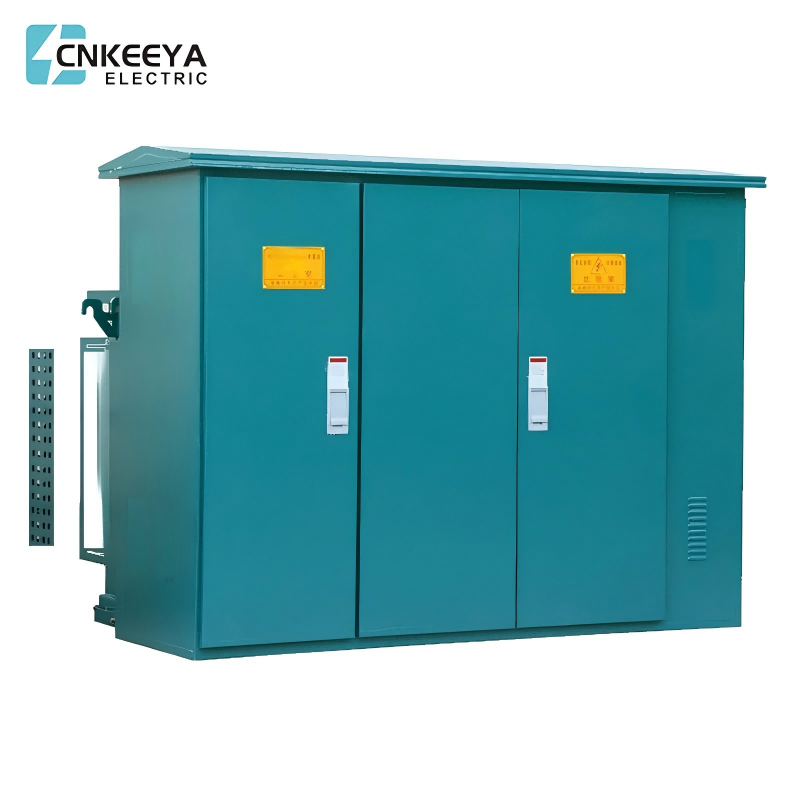

Sous-station de préfabrication de type américain série ZGS11-12 (type américain)Avec petit volume, installation et maintenance faciles, faible bruit, faible perte, antivol, capacité de surcharge, protection complète et autres caractéristiques. Il convient aux nouvelles zones résidentielles, ceintures vertes, parcs, gares, hôtels, chantiers de construction, aéroports et autres lieux.
La sous-station de préfabrication de type américain de la série ZGS11-12 (type américain), adaptée à l'alimentation en réseau en anneau de 10 kV, aux systèmes d'alimentation double ou d'alimentation de terminal, est utilisée comme sous-station, mesure, contrôle de compensation et dispositif de protection. Ce produit est conforme aux normes suivantes : GB/T17467-2020 « Sous-stations préfabriquées haute tension/basse tension » et DL/T537-2018 « Conditions techniques de commande de sous-stations en boîte 6-35 kV ».
● Altitude : pas plus de 1 000 m ;
● Température ambiante : -35℃~+40℃ ;
● Humidité relative : moyenne quotidienne ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
● Lieu d'installation : pas d'incendie, de risque d'explosion ou de gaz chimique corrosif et bien ventilé, l'angle d'inclinaison du sol ne dépasse pas 3°.
Tableau des paramètres techniques des sous-stations préfabriquées
|
Non. |
Article |
Unité |
Paramètre technidal |
|
1 |
Tension nominale |
kV |
12/0,4 (HT/BT) |
|
2 |
Tension de fonctionnement maximale |
kV |
12 (glissière HT) |
|
3 |
Fréquence nominale |
Hz |
50 |
|
4 |
Capacité nominale |
kVA |
50-1600 |
|
5 |
Tension de tenue à la fréquence industrielle pendant 1 min |
kV |
35 |
|
6 |
Tension de choc de foudre |
kV |
75 |
|
7 |
Code de refroidissement |
|
Immergé dans l'huile et auto-refroidi |
|
8 |
Haut tension fusible de secours courant de coupure |
kA |
50 |
|
9 |
Courant de coupure du fusible enfichable |
kA |
2.5 |
|
10 |
Température ambiante |
℃ |
-35~+40 |
|
11 |
Température admissible de la bobine |
℃ |
65 |
|
12 |
Régulation de tension à vide |
|
±5% ou ±2×2,5% |
|
13 |
Niveau de bruit |
base de données |
50 |
|
14 |
Niveau de protection |
|
P43 |

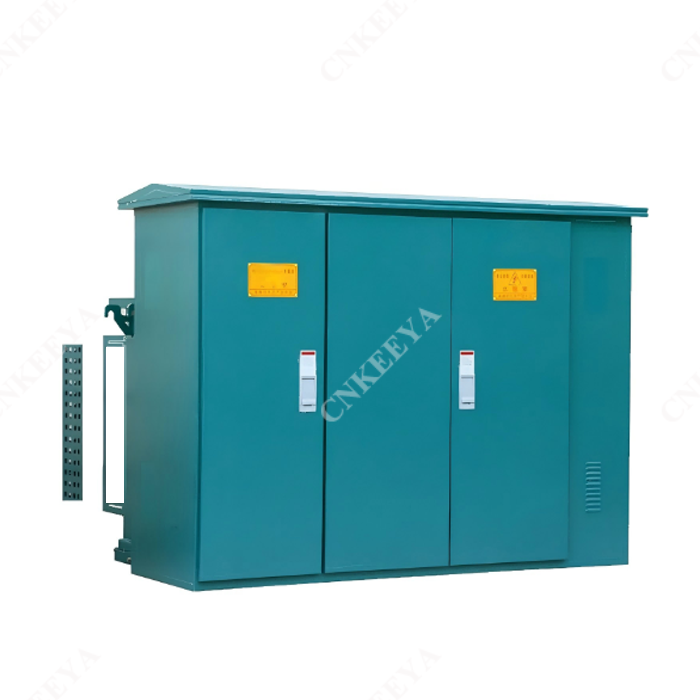

Sous-station préfabriquée ZGS11-12 (type américain)
Les pré-requis techniques:
1. Reportez-vous à la taille réelle de la combinaison :
2. La surface de la plate-forme en béton doit être plate et la sous-station combinée doit être fixée sur la plate-forme en appuyant sur la fixation de la plaque ;
3. La forme de la barre de mise à la terre et du support de fixation du câble peut être déterminée en fonction de la situation réelle ;
4. Le cadre de fixation des câbles et la barre de mise à la terre doivent être intégrés ;
5. L'emplacement du trou du câble d'entrée et de sortie est déterminé en fonction de la situation spécifique ;
6. Il doit y avoir un espace d'au moins 1,5 m à l'avant du commutateur après l'installation pour faciliter le fonctionnement.
7. La grille de mise à la terre peut être constituée de 12 aciers ronds galvanisés ou de cuivre ßat galvanisé 40 × 4, la résistance de mise à la terre doit répondre aux exigences du service d'alimentation.
Largeur de la goulotte de câble
Dessin de construction d'entrée et de sortie de câble de sous-station (YB6)
