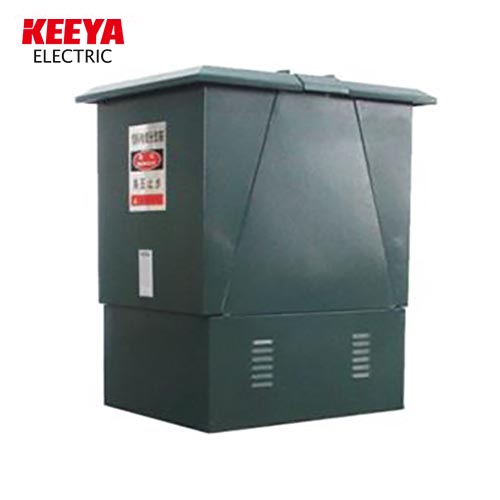

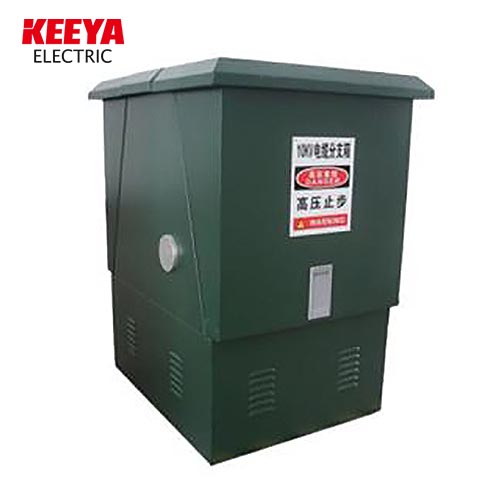

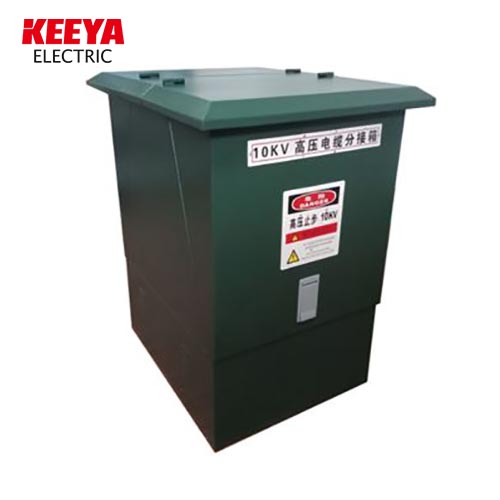

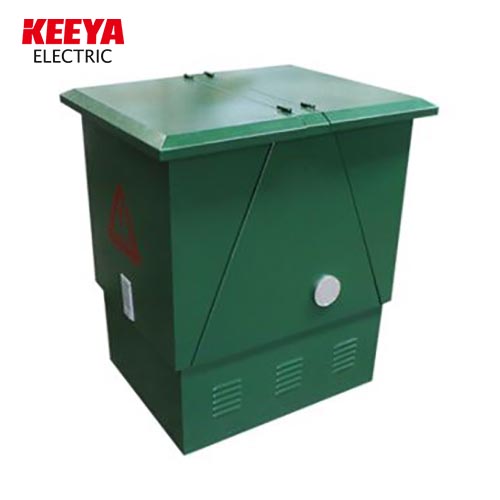

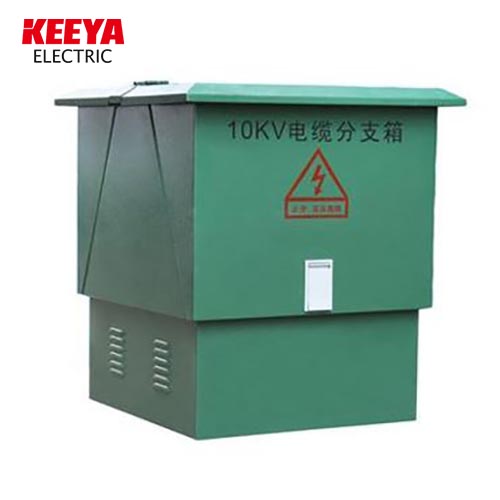

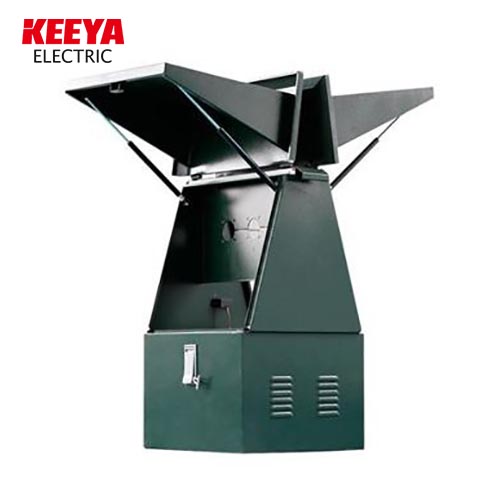

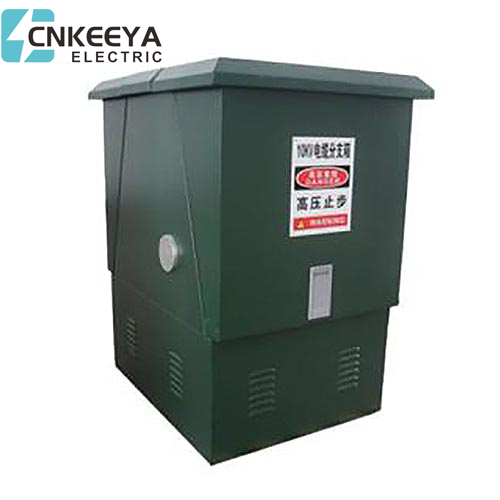

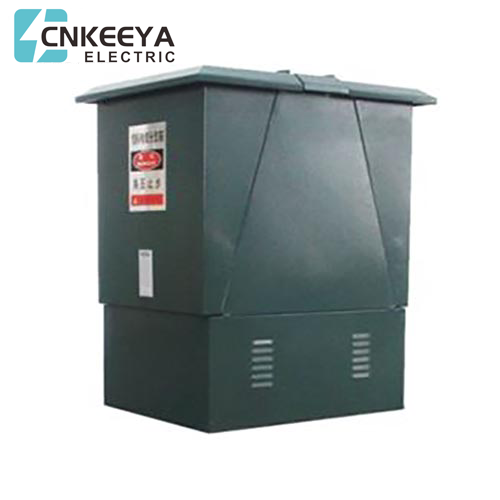

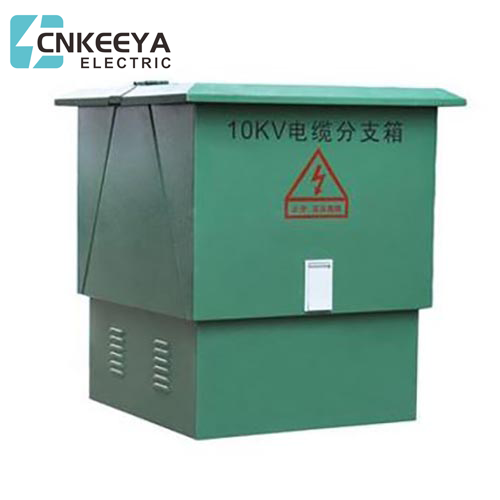

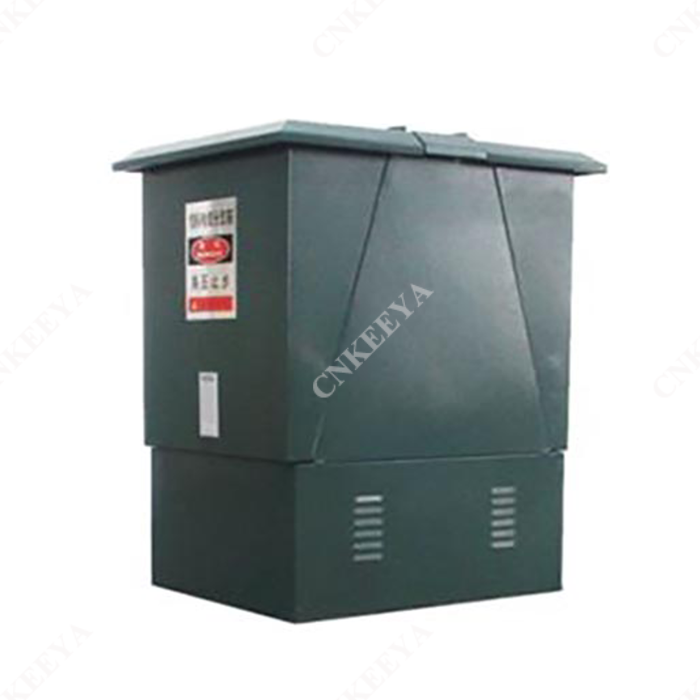

Boîte de distribution par câble

Le boîtier de distribution par câble de la série DFW est conçu pour une utilisation en extérieur et présente une structure entièrement scellée, atteignant un indice de protection IP33 impressionnant. Construit en acier inoxydable de haute qualité, le support de joint de câble assure la durabilité, tandis que la forme externe est fabriquée à partir d'une plaque d'acier inoxydable robuste de 2 mm.

À l'intérieur, le coffre est divisé en une salle de bus et un bac à câbles par le toit de l'entrepôt de câbles. La salle des bus, entourée d'une plaque d'acier de 2 mm d'épaisseur, est un compartiment scellé. Placé dans la partie supérieure de la salle des bus, le support de jonction de câbles supporte la douille qui ancre solidement le jonction de câbles. La distance interphase entre les joints de câbles est réglée avec précision à 180 mm.

Dans le cas du type parafoudre, le parafoudre est stratégiquement positionné à l'extrémité du connecteur de câble. De plus, la salle des bus est équipée d'indicateurs de court-circuit et d'affichages en direct. Tous les composants sous tension de la salle des bus subissent un traitement méticuleux avec une isolation en caoutchouc de silicone pour une sécurité maximale.

Situé dans la partie inférieure de la salle des bus, l'entrepôt de câbles sert de conduit pour l'entrée et la sortie des câbles. Ici, des pinces de fixation de câble et des bornes de mise à la terre sont fournies pour une installation sécurisée.

Voici les fonctions et caractéristiques du boîtier de distribution par câble :

1. Assure la sécurité personnelle avec une isolation et une étanchéité complètes.

2. Spécialement conçu pour une utilisation en extérieur, offrant une excellente protection contre la poussière, l'humidité, les inondations, la corrosion et les défis environnementaux.

3. Offre des combinaisons flexibles, pouvant accueillir de deux à six lignes entrantes et sortantes pour répondre aux divers besoins de câblage.

4. Bénéficie d'une conception compacte et esthétique avec un faible encombrement, garantissant une installation simple et un fonctionnement sans entretien.

5. Équipé d'un écran rechargeable pour une surveillance pratique.

6. Capable d'incorporer un indicateur de court-circuit pour des mesures de sécurité supplémentaires.

7. Équipé en option d'un parafoudre pour une protection renforcée contre les surtensions.

L'utilisation du boîtier de distribution par câble :

Paramètre technique principal :
