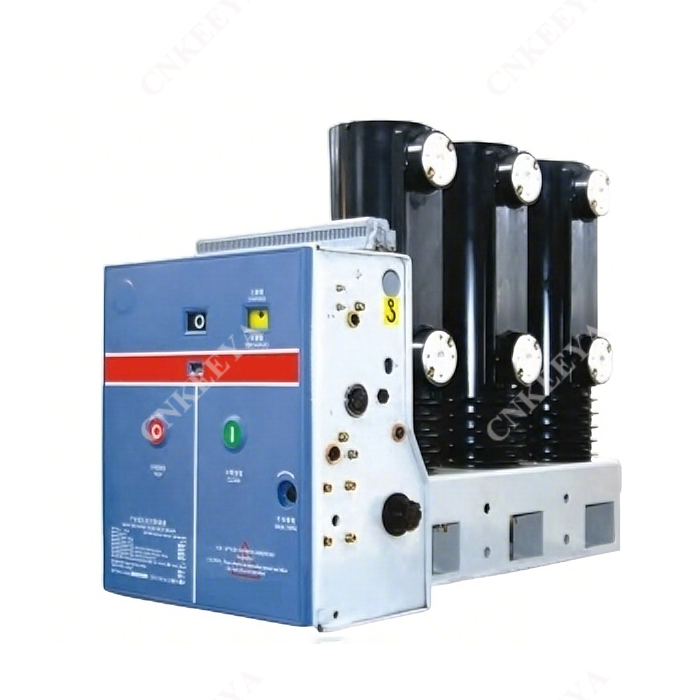

Disjoncteur à vide d'intérieur VS1/R-12 avec mécanisme de fonctionnement latéral

CNKEEYA, disjoncteur à vide intérieur VS1/R-12 avec mécanisme de fonctionnement latéral, un fabricant réputé basé en Chine, se spécialise dans la production de disjoncteurs à vide intérieur de haute qualité. Avec un dévouement à l'excellence, CNKEEYA s'est imposé comme un fournisseur de confiance dans l'industrie des équipements électriques. Nos produits sont connus pour leur qualité et leur fiabilité exceptionnelles.

envoyer une demande

Description du produit

Description générale

Disjoncteur à vide intérieur VS1/R-12 avec mécanisme de fonctionnement latéral avec mécanisme de fonctionnement latéral utilisé un ressort pour stocker l'énergie. Le mécanisme de commande peut être actionné de deux manières : par fonctionnement manuel et électromoteur. Les caractéristiques sont conformes au disjoncteur CA haute tension GB 1984-2003, au disjoncteur haute tension CA intérieur JB 3855-1996 3,6-4,5 KV et à la norme CEI 62271-100 : 2001 Disjoncteur CA haute tension.

Application des conditions ambiantes

Température ambiante : -15 ℃~+40 ℃.

2. Humidité ambiante : l'humidité moyenne d'une journée ne doit pas dépasser 95 % ; l'humidité moyenne d'un mois ne doit pas dépasser 90 %.

3. Pression de vapeur saturée : la pression moyenne d’une journée ne doit pas dépasser 2,2 kPa ; la pression moyenne d'un mois ne doit pas dépasser 1,8 kPa.

4. La hauteur au-dessus du niveau de la mer : 1000 m.

5. Intensité du tremblement de terre : ne pas dépasser 8 degrés.

6. Il doit être installé dans des endroits sans incendie, explosion, saleté grave, érosion chimique et vibrations violentes.

Spécification technique principale

S.N.	Nom	Unité	Données
1	Tension nominale	kV	12
2	Tension de tenue à fréquence industrielle	kV	42
3	Tension assignée de tenue aux chocs de foudre	kV	75
4	Fréquence nominale	Hz	50
5	Courant nominal	A	630	1250	1600
6	Courant nominal de coupure en court-circuit	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Courant de tenue de crête nominal	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Résistance du circuit conducteur de chaque phase	μΩ	≤40	≤35
9	Espace entre les contacts ouverts	mm	11 ± 1
10	Au cours des voyages	mm	3 ± 0,5
11	Durée de rebond des contacts en opération de fermeture	MS	≤2
12	Par simultanéité de fonctionnement CO de trois pôles		≤2
13	Heure d'ouverture		≤50
14	Heure de fermeture		≤100
15	Vitesse moyenne d'ouverture	MS	0,9 ~ 1,3
16	Vitesse moyenne de fermeture	MS	0,4 ～ 0,8
17	Composante CC		50 % (maximum)
18	Endurance mécanique	Faire du vélo	10000

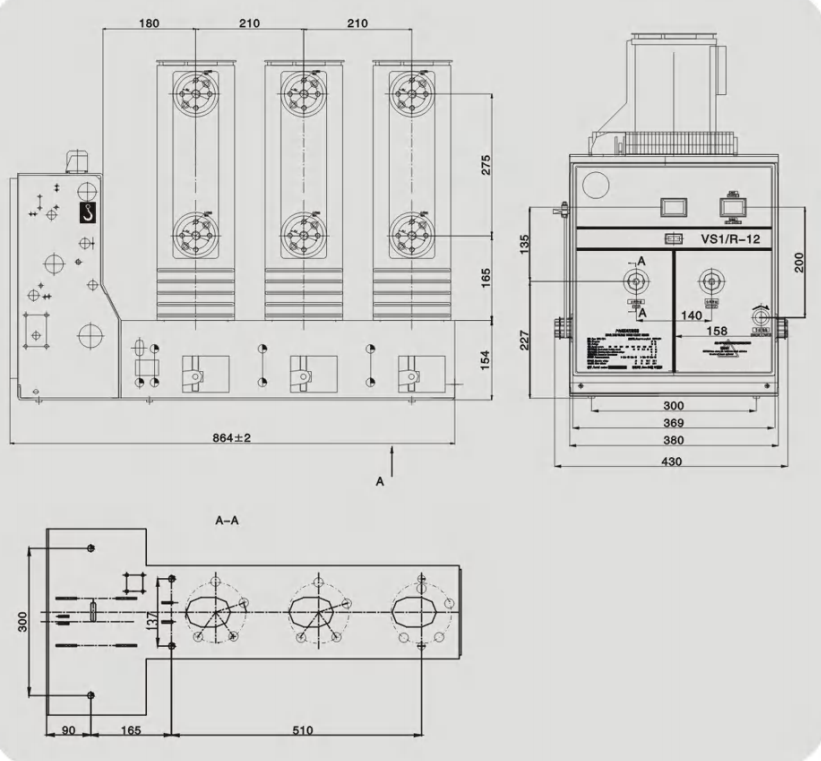

Dessin d'ensemble

Les informations suivantes sont requises pour la commande

VCB Type complet, spécifications techniques principales, distance entre phase et quantité.

Type et spécification de la tension de service.

Nom et quantité des pièces de rechange.

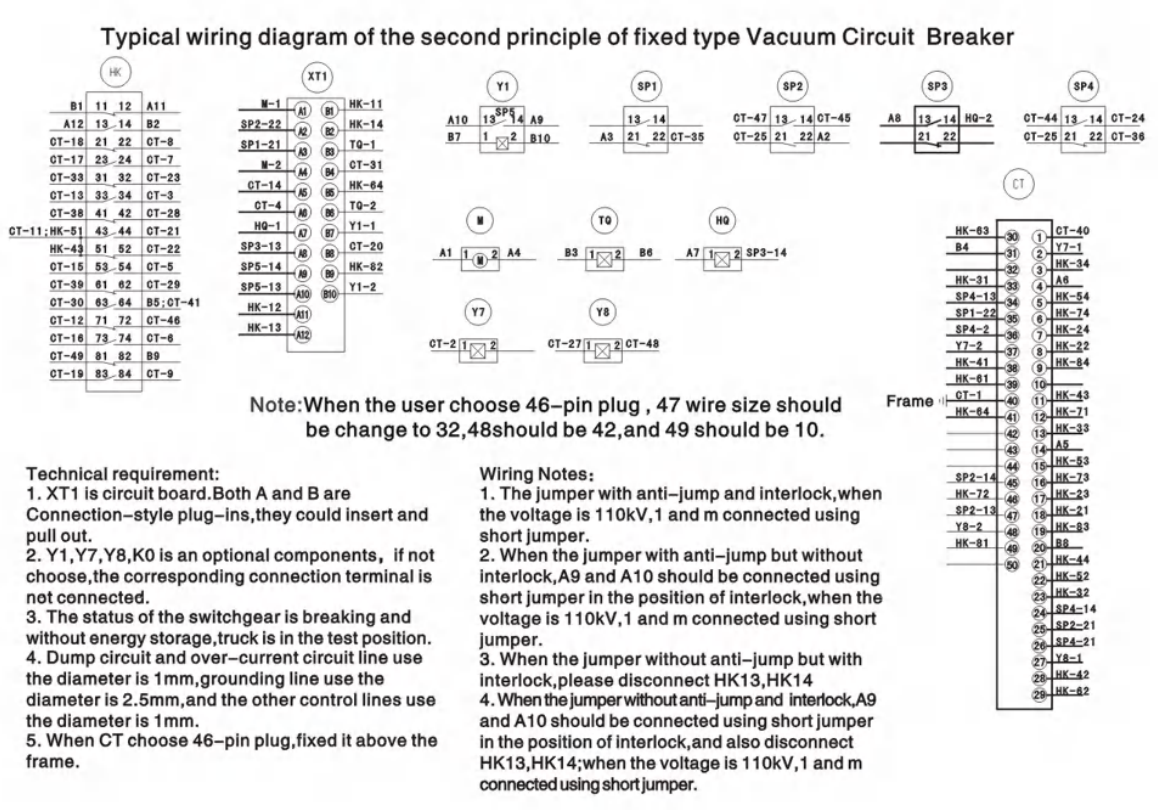

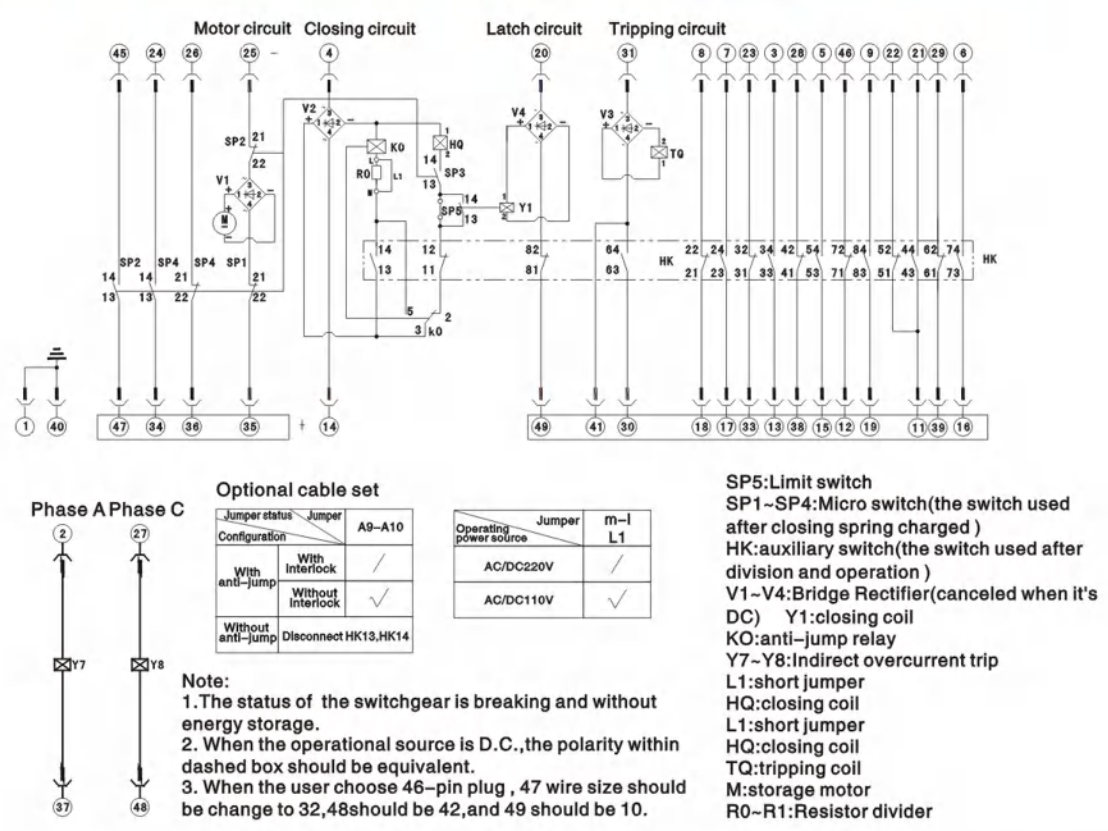

Schéma d'ensembleSchéma de câblage typique du deuxième principe
