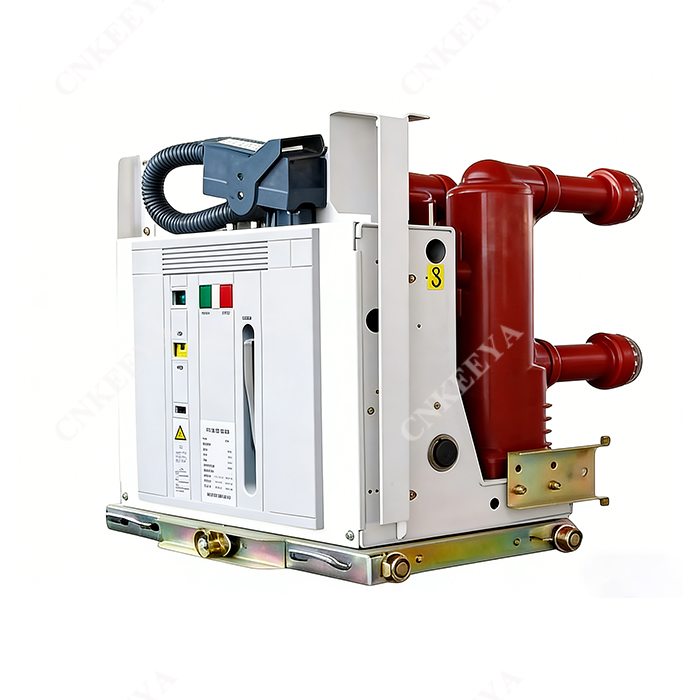

Disjoncteur à vide intérieur VIB-12 avec mécanisme de fonctionnement latéral

Description générale

Utilisation principale, application des conditions ambiantes

Le disjoncteur à vide intérieur VIB-12 avec mécanisme de fonctionnement latéral (ci-après dénommé disjoncteur à vide) est utilisé pour les composants d'équipement de commutation intérieure à tension nominale de 12 kV et AC 50 Hz. Les produits répondent à la norme GB 1984-2003 Disjoncteur à vide AC HV, JB3855-19963,6 ~ 40,5 kV Disjoncteur à vide haute tension AC intérieur, DLT 403-2000 Condition technique de commande du disjoncteur à vide 12KV ~ 40,5kV et du disjoncteur à vide IEC62271-100: 2001 HV AC, etc. Le disjoncteur utilisé comme unité de protection et de contrôle de la conception électrique dans les réseaux électriques et les entreprises industrielles et minières, peut être utilisé pour les situations de commutation de divers types de charge et de fonctionnement fréquent et de coupure répétée du courant de court-circuit.

Ce type VCB utilise un nouveau mécanisme de fonctionnement de type VCB. Intégrez l'interrupteur à vide et les composants du circuit principal en tant qu'intégration en adoptant un pôle intégré de marque internationale pour la pièce primaire, afin de protéger l'interrupteur à vide contre les chocs, la poussière et l'humidité. Il a une bonne adaptabilité environnementale, de sorte que réduisant considérablement les coûts d'exploitation et de maintenance et réalisant un entretien sans pièce primaire et peu d'entretien du mécanisme de fonctionnement. La conception intégrée du mécanisme de fonctionnement et du corps VCB a passé le test de type. mécanisme enfichable. Le VCB de type fixe peut ajouter un verrouillage correspondant pour correspondre à un appareillage de commutation de type fixe de type XGN2, GG1A et GGX.

Application des conditions ambiantes

1. Température ambiante : Max. température : + 40 ℃, et la température moyenne dans les 24 heures ne doit pas dépasser 35 ℃ Min. Température : -20 ℃

2. Humidité relative : l'humidité relative moyenne quotidienne ; ≤95 %

L'humidité relative moyenne mensuelle : ≤90 %

La pression de vapeur moyenne quotidienne : ≤2,2 kPa

La pression de vapeur moyenne mensuelle : ≤1,8 kPa

3. La hauteur au-dessus du niveau de la mer : ≤ 2000 m

4. Intensité du tremblement de terre : ne pas dépasser 8 degrés

5. Il doit être installé dans un endroit sans poussière, sans feu, sans érosion chimique, sans explosion, sans vapeur ni brouillard salin.

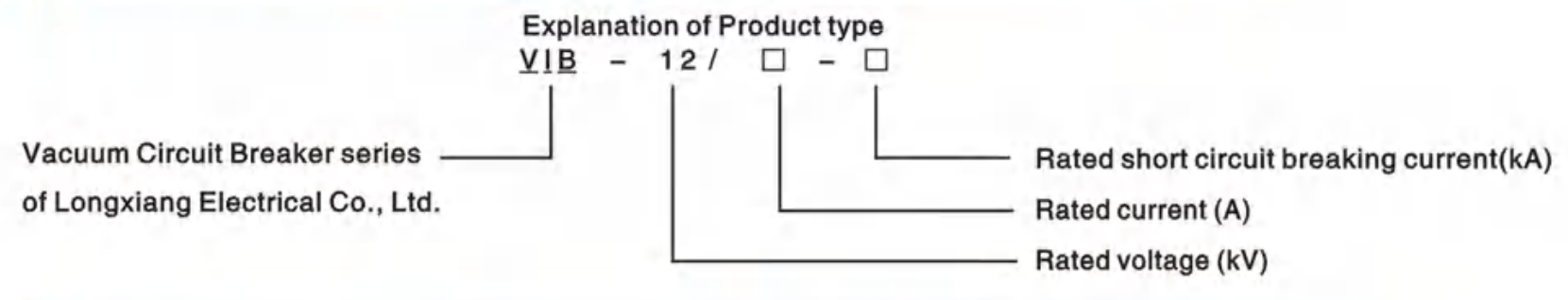

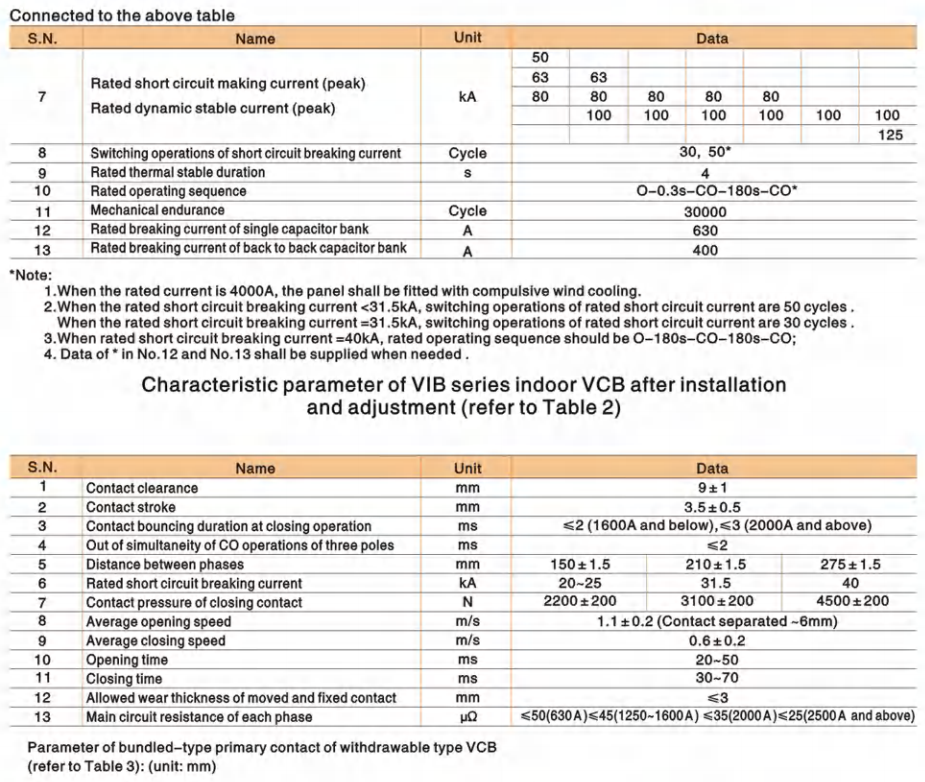

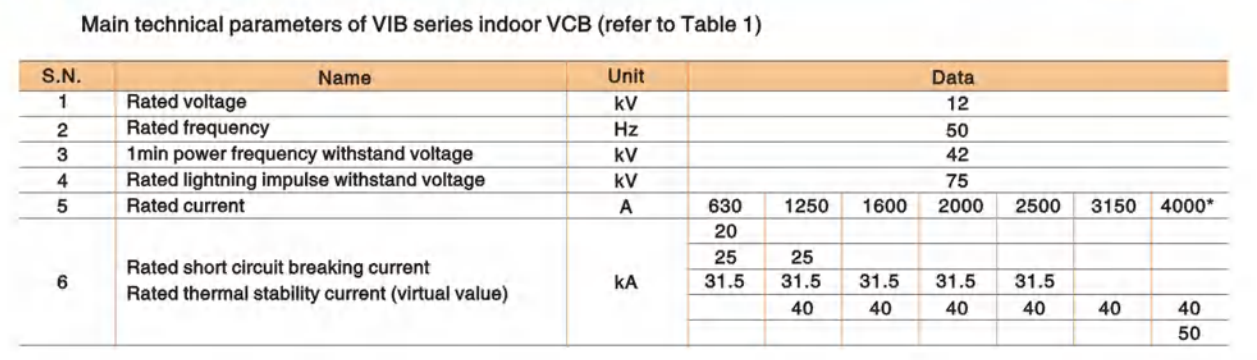

Paramètre technique

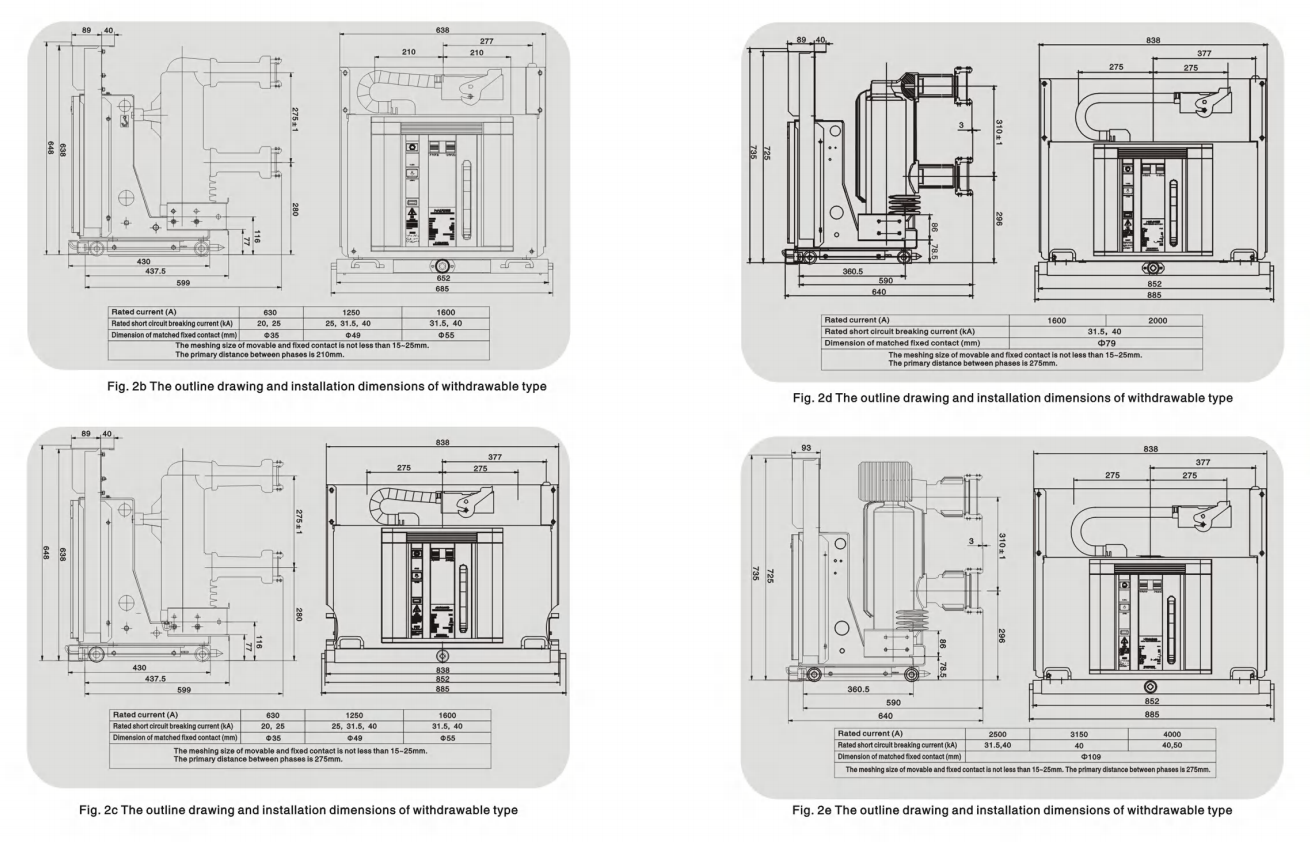

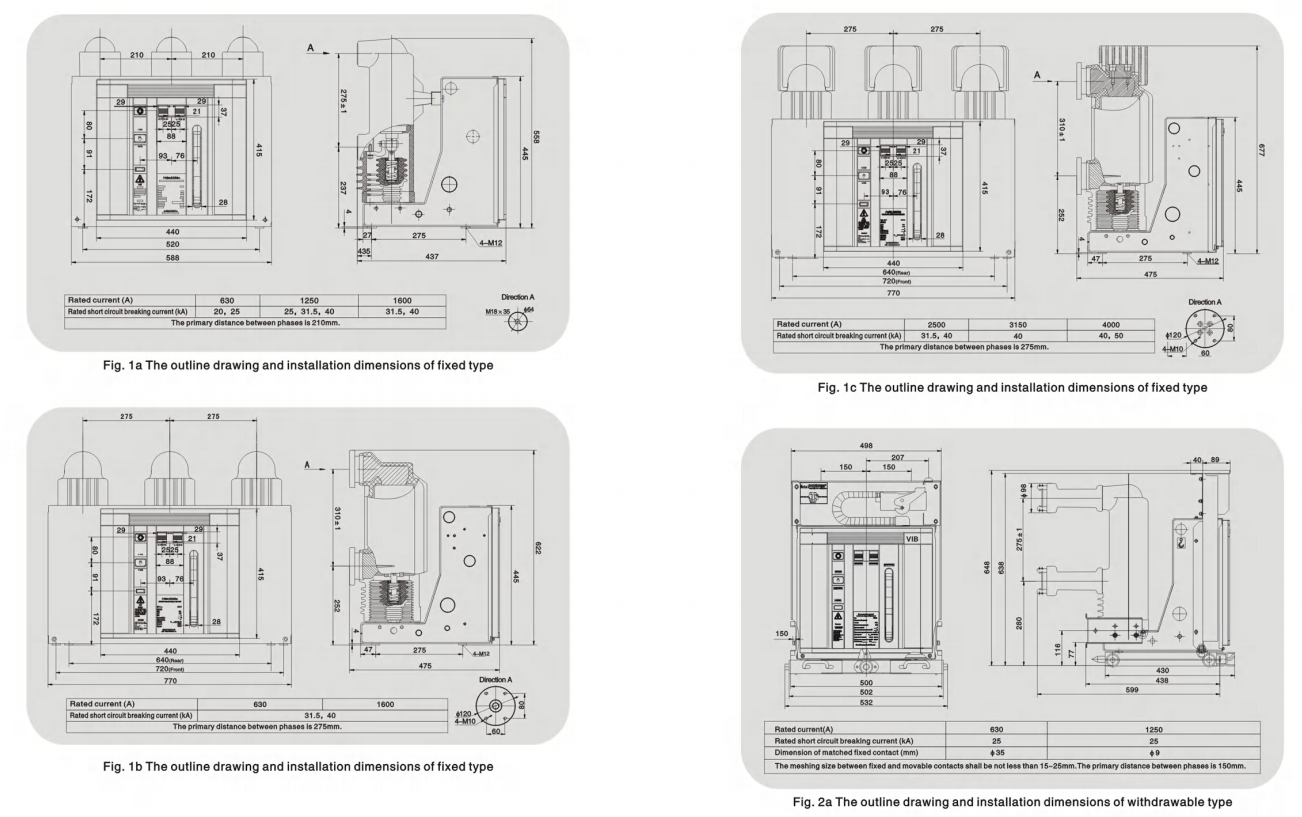

Dessin d'encombrement et dimension d'installation

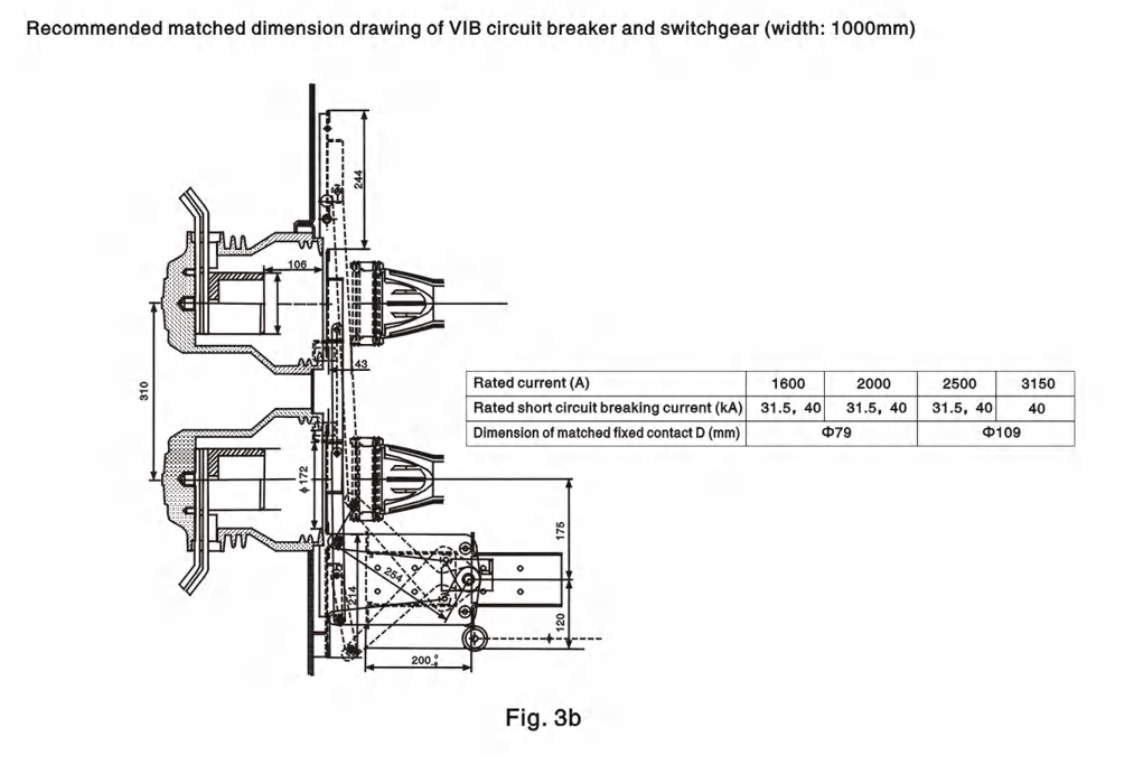

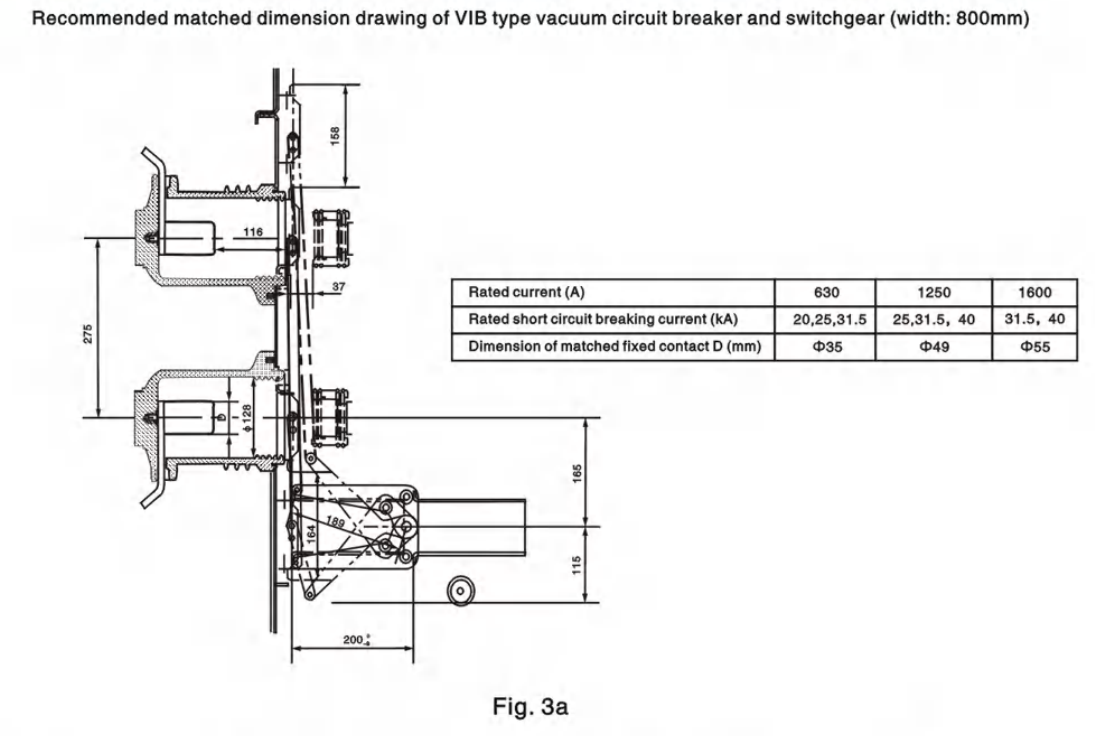

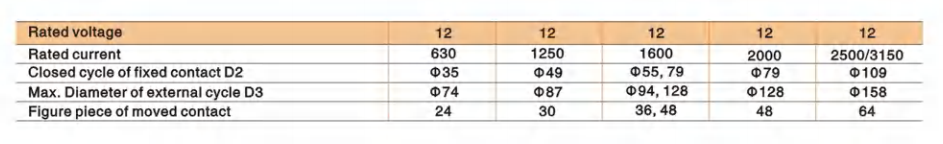

Dimension adaptée recommandée du VCB et de l'appareillage de commutation
