Keeya se distingue comme un fournisseur de premier plan dans le domaine des infrastructures électriques, proposant des solutions de pointe en mettant l'accent sur les sous-stations préfabriquées intelligentes modulaires de 220 KV et moins. Réputé pour son expertise et son engagement envers l'innovation, Keeya propose des produits fiables et de haute qualité qui répondent aux besoins changeants du secteur de l'énergie. En tant que fournisseur, Keeya joue un rôle crucial dans l'amélioration de l'efficacité et de l'intelligence des systèmes de distribution d'énergie, contribuant à l'intégration transparente des sous-stations de 220 KV et inférieures dans divers environnements.
Keeya est l'un des principaux fournisseurs de sous-stations préfabriquées intelligentes modulaires, spécialisé dans les solutions pour les sous-stations préfabriquées intelligentes modulaires de 220 KV et inférieures.
L'armoire préfabriquée est une sous-station intelligente extérieure basée sur le concept de base de « distribution standard ». L'adoption d'une structure d'armoire préfabriquée est devenue une mesure importante pour la construction du support d'équipement principal d'une sous-station intelligente. Par rapport à l’accélération de la construction du réseau intelligent, la vitesse de construction des sous-stations est relativement en retard. Afin d'accélérer le cycle de construction d'une sous-station intelligente, State Grid Corporation of China a proposé le mode de construction d'une sous-station de distribution standard. La solution de « conception standardisée, traitement en usine et construction d'assemblage » réalise la promotion et l'application rapides de la sous-station intelligente (préfabriquée armoire).
L'armoire préfabriquée est un mode de réalisation important de la nouvelle technologie, des nouveaux matériaux et des nouveaux équipements appliqués aux sous-stations intelligentes. Il est composé d'une armoire préfabriquée, d'un panneau d'équipement secondaire (ou rack), d'installations auxiliaires d'armoire, etc. Il réalise la fabrication, l'assemblage, le câblage, la mise en service et d'autres tâches dans l'usine et est transporté vers le site du projet dans son ensemble, qui est situé sur la fondation d'installation.
L'armoire préfabriquée et ses équipements secondaires internes réalisent l'intégration de l'ensemble des équipements secondaires par le fabricant, réalisent le traitement en usine, réduisent le câblage secondaire sur site, réduisent la conception, la construction, la mise en service et la charge de travail, simplifient la maintenance, raccourcissent la période de construction, et soutenir efficacement la construction rapide du réseau électrique. L'armoire préfabriquée présente les caractéristiques techniques de standardisation, de modularisation et de préfabrication. Le fabricant peut personnaliser des dimensions spécifiques en fonction des besoins réels de l'armoire d'équipement pour s'adapter au fonctionnement normal de l'équipement.
La standardisation signifie que la taille de l'armoire préfabriquée doit se référer à la taille du conteneur standard et être correctement améliorée, de manière à la rendre parfaite et conforme au standard de l'équipement, et à la faire atteindre la standardisation correspondante afin de faciliter le fonctionnement normal de l'équipement plus efficacement ;
La modularisation signifie que l'armoire préfabriquée est classée en armoire préfabriquée pour équipement public, armoire préfabriquée pour équipement d'intervalle, armoire préfabriquée pour alimentation AC/DC, armoire préfabriquée pour batterie et autres modules en fonction des différentes fonctions de l'équipement interne. Selon différents niveaux de tension, différentes armoires préfabriquées modulaires peuvent être divisées en plusieurs sous-modules ;
La préfabrication signifie que la structure de l'armoire, l'installation de l'équipement interne, le câblage entre les équipements internes, les câbles et les câbles optiques entre les équipements internes de l'armoire préfabriquée sont tous traités par préfabrication en usine. Et l’installation, le câblage et la mise en service de tous les équipements sont réalisés en usine. L'armoire préfabriquée et son équipement interne sont transportés vers le site de la sous-station dans son ensemble, et le positionnement et la mise sous tension sont terminés pour améliorer l'efficacité de la construction sur site et atteindre l'objectif de réduire le cycle de construction de la sous-station intelligente !

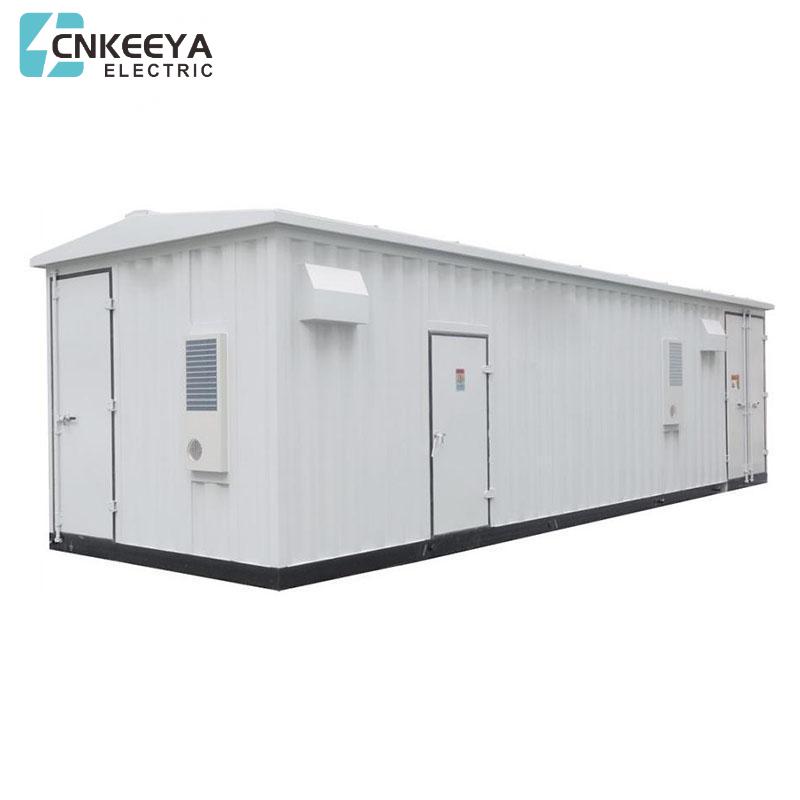

Sous-stations préfabriquées intelligentes modulaires de 220 kV et moins
La sous-station de type armoire préfabriquée intelligente modulaire de 220 kV et inférieure est une nouvelle génération de sous-station intelligente promue par State Grid, qui présente les avantages de sécurité et de fiabilité, une petite zone Boor, une courte période de construction, une petite et belle apparence, une longue durée de vie, pas de rayonnement , faible bruit, disposition flexible, etc.
Le transformateur principal adopte des produits de haute qualité sûrs, fiables, à faible bruit, sans fuite et sans noyau ; l'ensemble de la station est exempt de conducteurs exposés et d'équipements électriques exposés. Avec une bonne protection de la coque, le risque de choc électrique accidentel est éliminé ; la disposition compacte de l'ensemble de la sous-station réduit la surface au sol et la hauteur de plus de 30 % par rapport à la sous-station civile, réduisant ainsi le taux d'occupation de l'espace urbain ; le concept de conception du bâtiment la modularisation en blocs est adoptée pour tous les équipements de la sous-station, et la production en usine et la construction d'assemblage sont réalisées pour chaque module. La charge de travail de génie civil sur site est réduite de plus de 70 % par rapport à la sous-station civile conventionnelle, et la charge de travail d'installation des équipements est réduite de plus de 80 % ; il n'est pas nécessaire de fermer la route pour la mobilisation des équipements, et il n'y a pas de pollution par la poussière et le bruit pendant la construction ; la coque peut réaliser une peinture couleur complète de la station, intégrer la culture thématique urbaine, améliorer l'harmonie de la planification urbaine et s'intégrer à l'environnement environnant ; le transformateur est placé dans l'armoire préfabriquée, grâce à la technologie de pare-feu, barrière acoustique Technologie et technologie de blindage électromagnétique, elle peut réduire le bruit de la sous-station à moins de 40 décibels, répondre aux exigences de l'évaluation environnementale urbaine et éliminer la pollution sonore des zones résidentielles environnantes ; en raison de la modularisation de la sous-station, elle peut être facilement disposé en fonction du terrain du site de la sous-station, résolvant pleinement les problèmes d'acquisition de terrains, de construction et d'atterrissage de sous-stations dans les centres urbains, ce qui constitue un nouveau mode de construction de sous-stations.
Rapide - 3 mois de cycle de production en usine, 1 mois de cycle de construction sur site.
Petit - petite zone, 30 % à 70 % plus petite que celle de la construction de sous-stations conventionnelles
Précis - la coque adopte les six processus anticorrosion de pointe au niveau international, qui sont exempts de rouille pendant 30 ans et ont une durée de vie de 60 ans. L'équipement électrique principal adopte un équipement sans entretien, sûr et fiable, avec une excellente technologie de traitement et une conception d'apparence exquise.
Économie - la conception standardisée, le traitement en usine et la construction de type assemblage permettent d'économiser 5 à 10 % de l'investissement global de l'ensemble de la sous-station. La disposition compacte de la sous-station adopte une technologie avancée d'intégration de système complet, économisant 30 à 70 % des ressources foncières.
Flexible - la structure modulaire des blocs de construction peut être adoptée en fonction de l'emplacement géographique différent de la sous-station, ou elle peut être construite par étapes en fonction de la planification actuelle et future de la période en cours ; il est pratique de se déplacer, elle peut être déplacée vers un autre endroit dans son ensemble dans les plus brefs délais.
Les produits peuvent non seulement être utilisés dans les zones centrales urbaines pour résoudre le problème de l'atterrissage difficile des sous-stations conventionnelles, mais également largement utilisés dans les industries du charbon, du pétrole et d'autres industries énergétiques traditionnelles ainsi que dans les industries photovoltaïques, éoliennes et autres industries énergétiques nouvelles. Dans le même temps, grâce à son mode de conception, de production et d'assemblage de transport « modulaire », il est particulièrement adapté aux banlieues, aux zones montagneuses isolées et à d'autres endroits où le transport routier n'est pas pratique.
Tous les équipements de l'armoire doivent être des équipements résistants à l'humidité et l'armoire préfabriquée doit avoir une fonction de déshumidification.
Altitude : <1000m
Température moyenne annuelle : 23℃
Température maximale extrême: 39. 9 ℃
Température minimale extrême : -8. 6℃
Précipitations moyennes annuelles : 1300
Évaporation annuelle moyenne : /
Épaisseur de neige maximale annuelle : /
Humidité relative moyenne annuelle (%) : ≤75
Profondeur annuelle maximale du sol gelé : ≤0. 5m
Heures d'ensoleillement annuelles : /
Jours d'orage en moyenne annuelle (j) : 37,6
Jours de coup de vent moyens annuels (j) : /
Niveau de pollution : IV
Vitesse maximale du vent: 25. 3 m/s
Intensité sismique de base : VI
Lieu d'installation : extérieur
1. L'espace intérieur et la structure de l'armoire préfabriquée sont composés d'équipements secondaires, de climatisation, d'éclairage, de pré-combat, de sécurité, d'image et autres équipements. Dans le même temps, il est également nécessaire de répondre aux exigences de travail du personnel d’exploitation et de maintenance des équipements. L'intérieur du meuble est à revoir. Les matériaux de décoration sont des matériaux résistants au feu et à l'eau. Des matériaux d'isolation thermique peuvent être ajoutés entre les matériaux de décoration et les cloisons pour bloquer la lumière du soleil et assurer la fonction d'isolation thermique du caisson, l'éclairage et la climatisation dans l'armoire peuvent être réalisés de différentes manières selon les besoins. Afin d'économiser efficacement, un système de climatisation et d'échappement industriel est installé dans l'armoire, ce qui permet d'ajuster l'environnement de fonctionnement dans l'armoire en temps réel ; comme le mode sans surveillance est actuellement adopté, les systèmes de sécurité, d'image, de surveillance d'image et d'alarme incendie doivent être installé dans l'armoire ; la disposition du câblage peut être correctement disposée en fonction du fonctionnement normal de l'équipement.
2. Appareil composite SIG de type armoire préfabriquée et sous-station de type armoire préfabriquée. Les appareils composites SIG à armoire préfabriquée comprennent des boîtiers préfabriqués, des intervalles de lignes entrantes et sortantes et des intervalles de mesure et de protection sectionnés, et les intervalles de lignes entrantes et sortantes incluent des intervalles de lignes entrantes et des intervalles de transformateur principal ; l'intervalle de ligne entrant comprend la borne de câble de ligne entrante, le sectionneur I, le sectionneur.
3. Transformateur I et disjoncteur l : l'intervalle du transformateur principal comprend la borne de câble sortante et le sectionneur lll ; l'intervalle de mesure et de protection sectionné comprend un intervalle sectionné du coupleur de bus et deux intervalles de mesure et de protection. L'intervalle sectionné du couple de bus comprend le disjoncteur ll, le transformateur ll et deux sectionneurs IV, et l'intervalle de mesure et de protection comprend le transformateur lll et le sectionneur V connectés ensemble ; les intervalles de mesure et de protection sectionnés sont définis entre deux groupes adjacents d'intervalles de lignes entrantes et sortantes. Les intervalles de ligne entrants et sortants, les intervalles de mesure et de protection sectionnés et les bus forment une structure linéaire. Les intervalles de lignes entrantes et sortantes, les intervalles de mesure et de protection sectionnés et les bus sont situés dans le boîtier préfabriqué. L'armoire d'équipement combiné secondaire préfabriquée est composée du corps de l'armoire, de l'équipement secondaire, de la climatisation, de l'éclairage, de la lutte contre l'incendie, de la sécurité, de l'image et d'autres équipements. Tous les équipements de l'armoire sont connectés et débogués en usine, et transportés vers le site dans leur ensemble ou 2 à 3 unités.
