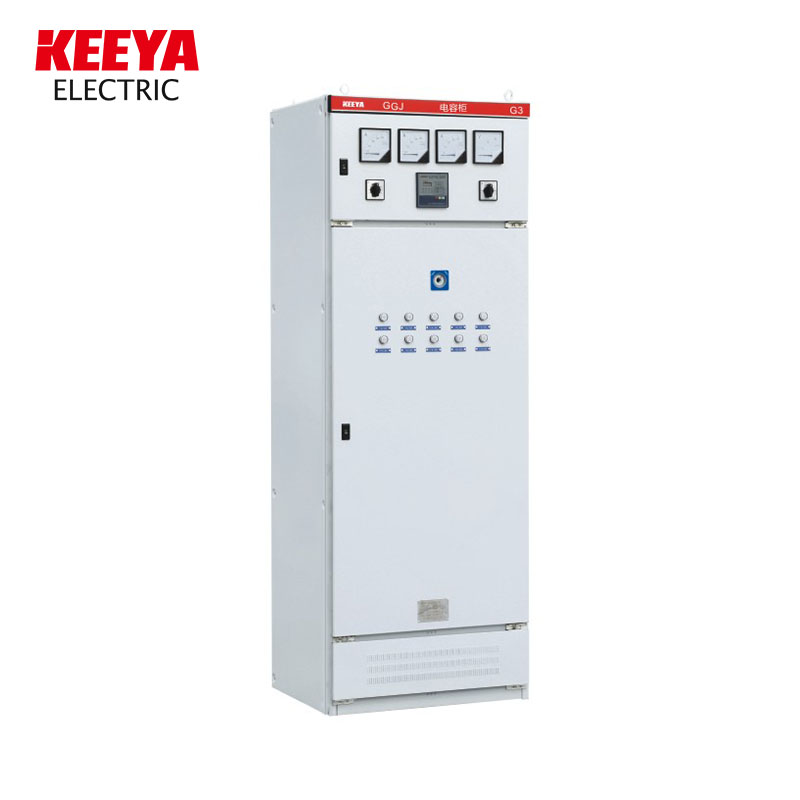

Armoire de distribution d'énergie basse tension AC GGD

Conçue pour la précision et la fiabilité, l'armoire de distribution d'énergie basse tension CA GGD sert de pierre angulaire dans les systèmes de distribution d'énergie, démontrant l'engagement de CNKEEYA à respecter et à dépasser les normes de l'industrie. En tant que partenaire de confiance dans le domaine, les armoires de distribution d'énergie CA basse tension de CNKEEYA offrent une solution fiable et efficace pour diverses applications, contribuant à la robustesse de l'infrastructure électrique.

L'armoire de distribution d'énergie basse tension AC GGD convient aux centrales électriques, sous-stations, entreprises minières et autres utilisateurs d'énergie avec un courant alternatif 50H, une tension de fonctionnement nominale de 380 V et un courant de fonctionnement nominal de 3 150 A dans le système de distribution. Il est utilisé pour la conversion d’énergie, la distribution et le contrôle des équipements électriques, d’éclairage et de distribution.

L'armoire de distribution d'énergie basse tension AC GGD est conçue conformément aux exigences des autorités supérieures du ministère de l'Énergie, ainsi que des utilisateurs d'énergie et des services de conception. Il est basé sur la sécurité, l’économie, la rationalité et la fiabilité Une nouvelle armoire de distribution basse tension conçue sur le principe de. Le produit présente les caractéristiques d'un pouvoir de coupure élevé, d'une bonne stabilité dynamique et thermique, de solutions électriques flexibles, d'une combinaison pratique, de diverses séries, d'une grande praticité, d'une structure nouvelle et d'un niveau de protection élevé. Il peut être utilisé comme produit mis à jour pour les appareillages basse tension.

L'armoire de distribution d'énergie basse tension CA GGD est conforme aux normes telles que IEC439 « Appareillage et équipement de contrôle basse tension » et GB7251 « Appareillage basse tension ».

État de service

● La température de l'air ambiant ne doit pas être supérieure à +40 ℃, ni inférieure à -5℃, et la température moyenne sur 24 heures ne doit pas être supérieure à +35℃ ;

● Pour une installation et une utilisation en intérieur, l'altitude du lieu d'utilisation ne doit pas dépasser 2 000 m ;

● L'humidité relative de l'air ambiant ne dépasse pas 50 % lorsque la température maximale est de +40 ℃, et une température relative plus élevée doit être autorisée à une température plus basse (par exemple : 90 % à +20 ℃), en tenant compte de la possibilité de changements de température qui provoqueront occasionnellement des effets de condensation ;

● Lorsque l'équipement est installé, l'inclinaison par rapport au plan vertical ne doit pas dépasser 5° ;

● L'équipement doit être installé dans un endroit où il n'y a pas de vibrations, d'impacts et de corrosion graves ;

● Lorsque l'utilisateur a des exigences particulières, celles-ci peuvent être résolues en consultation avec le fabricant.

Performances électriques

Paramètres électriques de base

GGD Armoire de distribution d'énergie CA basse tension

Solution de circuit principal

Le circuit principal de l'armoire GGD comprend 129 solutions conçues avec un total de 298 spécifications (à l'exclusion des solutions et spécifications dérivées des modifications du fonctionnement du circuit auxiliaire et des modifications de la tension de commande).

Dans lequel les solutions GGD1 de type 49 sont disponibles dans 123 spécifications

Les solutions GGD2 type 53 sont disponibles parmi 107 spécifications

Les solutions GGD3 de type 27 sont disponibles parmi 68 spécifications

La solution du circuit principal est sélectionnée en sollicitant les avis de la majorité des services de conception et d'utilisation, et la solution requise par la centrale électrique a été ajoutée. Le courant nominal peut atteindre 3 150 A, adapté à la sélection de transformateurs de distribution de 2 000 kVA et moins. De plus, les armoires de compensation de condensateurs GGJ1 et GGJ2 sont conçues pour répondre aux besoins de compensation de puissance réactive, avec 4 solutions de circuits principaux et 12 spécifications au total.

Solution de circuit auxiliaire

La conception du circuit auxiliaire est disponible en deux parties : le plan d'alimentation électrique et la centrale de production d'électricité. Il y a suffisamment d'espace dans l'armoire GGD pour installer les composants secondaires. Dans le même temps, un transformateur de courant LMZ3D spécial a été développé pour répondre aux besoins des centrales électriques et des utilisateurs spéciaux lorsque la protection du relais attaché est nécessaire.

Autobus principal

Compte tenu du rapport qualité-prix et de la faisabilité du remplacement du cuivre par de l'aluminium, un seul bus en aluminium peut être utilisé lorsque le courant nominal est de 1 500 A et moins, et un double bus en cuivre est utilisé lorsque le courant nominal est supérieur à 1 500 A. Le constructeur réalisera des prototypes et fera "réussir" l'essai de type conformément à cette réglementation. Bien entendu, le fabricant peut également remplacer le bus en aluminium par un bus en cuivre ayant la même capacité de transport de courant que celle requise par les utilisateurs. Les surfaces superposées du bus sont toutes traitées avec un procédé d'étain et d'ammellage.

Sélection de composants électriques

(1) L'armoire GGD adopte principalement les composants électriques les plus avancés qui peuvent être produits en série en Chine. Dans le même temps, il conserve également certaines caractéristiques d'anciens produits tels que DZ10D, DZ20, etc., dans le but d'envisager pleinement la faisabilité selon des principes économiques et raisonnables. Les produits obsolètes ne sont plus utilisés.

(2) Le commutateur à couteau rotatif HD13BX et HS13BX est un composant spécial conçu pour répondre aux besoins de la structure unique de l'armoire GGD. Il modifie le mode de fonctionnement du mécanisme et conserve les avantages de l'ancien produit. Il s'agit d'un nouveau type pratique de composants électriques.

(3) Le département de conception sélectionne de nouveaux composants électriques avec de meilleures performances et une technologie plus avancée selon les besoins des utilisateurs, car l'armoire GGD a une bonne flexibilité d'installation, elle ne causera généralement pas de difficultés de fabrication et d'installation en raison de les composants électriques mis à jour.

(4) Afin d'améliorer encore la stabilité dynamique du circuit principal, une pince de bus combinée de type ZMJ et un support isolant pour l'armoire GGD sont conçus. La pince de bus est fabriquée en alliage PPO à haute résistance et à haute résistance au nom, avec une résistance d'isolation élevée, de bonnes performances d'auto-extinction et une structure unique. Il peut être facilement combiné en une pince de bus simple ou une pince de bus double en ajustant le bloc de construction. Le support isolant est une structure moulée de type manchon à faible coût et à haute résistance, qui résout le défaut de ligne de fuite insuffisante des anciens produits.

Forme et dimensions d'installation

Ensemble complet de produits

Notre société fournit les documents et pièces jointes suivants lors de la fourniture :

● Liste de colisage

● Certification du produit

● Manuel de l'utilisateur

● Rapport de test en usine

● Dessins électriques associés

● Clés pour porte d'armoire, poignées de commande et pièces de rechange spécifiées dans le contrat.
