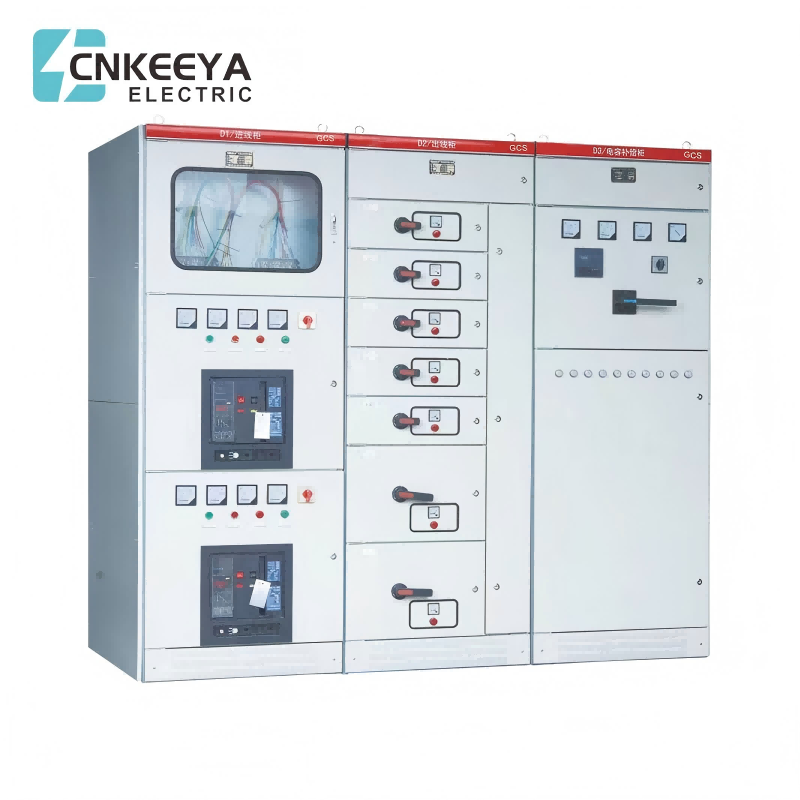

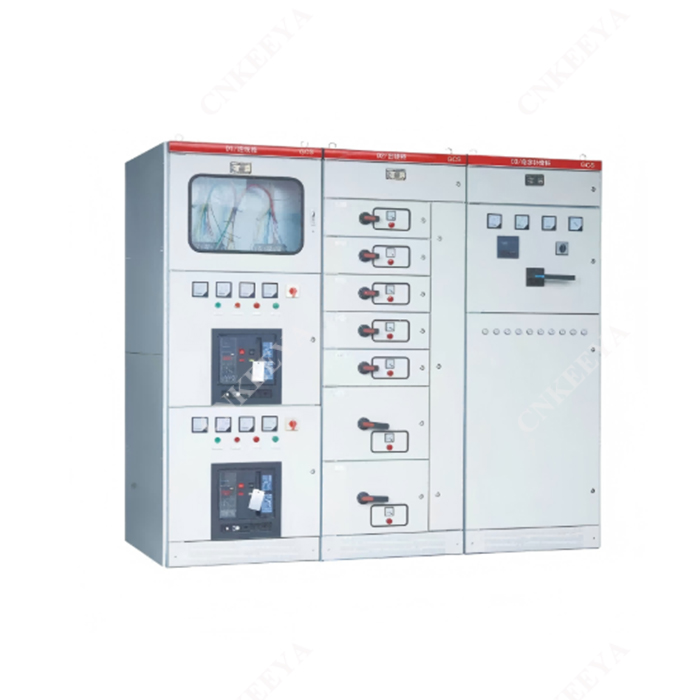

GCS à basse tension Appareillage de retrait

Dans le domaine de la distribution électrique, le CNKeeya basé en Chine prend les devants avec son largeur de commutation à basse tension GCS, offrant des solutions personnalisées et durables. L'engagement de Keeya à répondre aux besoins spécifiques des clients est évident dans la conception sur mesure de la série GCS, garantissant la compatibilité avec diverses exigences. Réunis pour leur construction et leur longévité durables, ces solutions d'appareillage améliorent la fiabilité des systèmes à basse tension.

Modèle: GCS

envoyer une demande

Description du produit

CNKeeya, un fournisseur de fidèle et de confiance, est fier de fabriquer des GC de commutable à basse tension de pointe. Avec un engagement envers l'innovation et l'ingénierie de précision, notre usine excelle dans l'élaboration de ces solutions d'appareillage avancé conçues pour répondre aux besoins en évolution de diverses industries. En tant que fournisseurs dédiés, CNKeeya hiérarte la qualité et l'adhésion aux normes de l'industrie, offrant des services de commutation GCS de pointe qui garantissent une distribution et un contrôle d'énergie efficaces. Avec notre nouvelle gamme de services de commutation à basse tension GCS, Keeya continue de définir la référence pour la fiabilité, la sécurité et la technologie moderne. Choisissez Cnkeeya comme fournisseur pour les dernières solutions d'appareillage de commutation et découvrez l'avenir des systèmes de distribution électrique fiables et avancés.

Application principale

Le dispositif GCS convient au système de distribution d'énergie dans la centrale électrique, le pétrole, le produit chimique, le textile de métallurgie, le bâtiment de grande hauteur et d'autres industries. Il s'agit d'un ensemble complet complet AC 50 (60) Hz à basse tension de dispositif de distribution avec tension de fonctionnement nominale de 380 V (400 V), (600 V) et de courant nominal

Cette série d'appareillage de commutable à basse tension est un type d'armoire combiné assemblé par usine (FBA) avec des modules standard.

Cette série d'appareillage de commutateur à basse tension est adapté aux centrales électriques, à la sous-station, à l'industrie pétrochimique, à la métallurgie, au roulement en acier, au transport, à l'énergie, à l'industrie légère, à la textile et à d'autres entreprises industrielles et à la zone résidentielle, à des bâtiments de grande hauteur et à d'autres endroits, et à un système de puissance électrique électrique avec un système de puissance électrique AC 50-60Hz avec un système de puissance électrique RETATIVE Voltage 660v.

L'appareil est conforme à GB 7251.1 Assemblages de commutation à basse tension et d'équipement de commande Parties 1: assemblées de type et partiellement testées et normes professionnelles nationales et norme internationale IEC 439-1.

Indice de performance

La conception de l'appareil répond aux normes suivantes:

● IEC439-1 Assemblages de commutation à basse tension

● GB 7251 Assemblages de commutation à basse tension

● Pare-commutable à basse tension ZBK 36001

Paramètre technique de base

(V) Tension nominale du circuit principal		AC380 (400), (660)
(V) Tension nominale du circuit auxiliaire		AC220, 380 (400); DC110, 220
(HZ) Fréquence nominale		50 (60)
(V) Tension d'isolation nominale		660 (1000)
(A) Courant nominal	Bus horizontal	≤4000
	(MCC) Bus vertical	1000
(KA, 1 s) noté court temps résisté au courant du bus		50,80
(KA / 0,1) Péx nominal avec le courant de bus		105 176
(V / 1 min) Power Tension de test de fréquence	Circuit principal	2500
	Circuit auxiliaire	1760
Bus	Système de fil à 3 phases 4	A.B.C.PE.N
	Système de fil 3 phase 5	A.B.C.PE.N
Niveau de protection		P30.ip40

Caractéristique de l'appareil

● LMPROVER la capacité thermique de l'adaptateur et réduisent considérablement l'augmentation de la température supplémentaire causée par l'élévation de la température de l'adaptateur aux connecteurs, les bûches de câbles et les entretoises.

● La séparation entre les unités fonctionnelles et les compartiments est claire et fiable, et la défaillance d'une unité n'affectera pas le travail d'autres unités afin de minimiser la défaillance.

● La disposition horizontale de la barre de bus fait que l'appareil a une bonne stabilité dynamique et thermique, et peut résister à l'impact du courant de court-circuit 80/176KA.

● Le nombre de circuits dans un seul l'appareillage de commutation MCC est jusqu'à 22, ce qui considère entièrement les besoins d'une grande production d'électricité, des systèmes pétrochimiques et d'autres industries pour les groupes de moteurs automatisés.

● La connexion entre l'appareil et le câble externe est terminée dans le compartiment du câble, et les câbles peuvent être saisis et quittés de haut en bas. Le transformateur actuel est installé dans le compartiment de câble pour faciliter l'installation et la maintenance.

● Le même système de distribution d'énergie peut limiter le courant de court-circuit grâce à la correspondance des réacteurs de limitation de courant, stabiliser la tension du bus à une certaine valeur et réduire en partie les exigences de résistance à court-circuit des composants.

● L'unité de tiroir a un nombre suffisant de connecteurs secondaires (32 paires pour 1 unité et plus, 20 paires pour 1/2 unité), qui peuvent répondre aux exigences du nombre d'interfaces informatiques et de circuits de commande automatiques.

Circuit auxiliaire

La conception du diagramme du circuit auxiliaire est conforme aux «réglementations techniques pour la conception de l'énergie auxiliaire pour les centrales thermiques» et d'autres réglementations techniques de conception pertinentes. Il est applicable au système de puissance de basse tension des centrales électriques et des sous-stations et les systèmes de distribution de puissance à basse tension dans les usines et les entreprises de gamme et les bâtiments élevés. La solution de circuit auxiliaire est conçue selon les solutions de circuit principal, qui comprend les unités fonctionnelles du câble d'alimentation, l'alimentation (PC) et le mangeur de moteur (MCC) pour le contrôle de fonctionnement.

Diagramme d'installation

Code d'armoire universel	A	B	C	D	Note
GCS-TG1010-4	1000	1000	850	956	Armoire d'interconnexion
GCS-TG0810-4	800	1000	650	956	Réception armoire
GCS-TG0808-4	800	800	650	756	Réception armoire
GCS-TG0608-4	600	800	450	756	Réception armoire

Fig 2 Diagramme d'installation de l'armoire PC

Code d'armoire universel	A	B	C	D	E	Fxg
GCS-TG1010-2	1000	1000	850	956	1000	400 × 400
GCS-TG0810-2	800	1000	650	956	800	200 × 400
GCS-TG1008-2	1000	800	850	756	1000	400 × 400
GCS-TG0808-2	800	800	650	756	800	200 × 400
