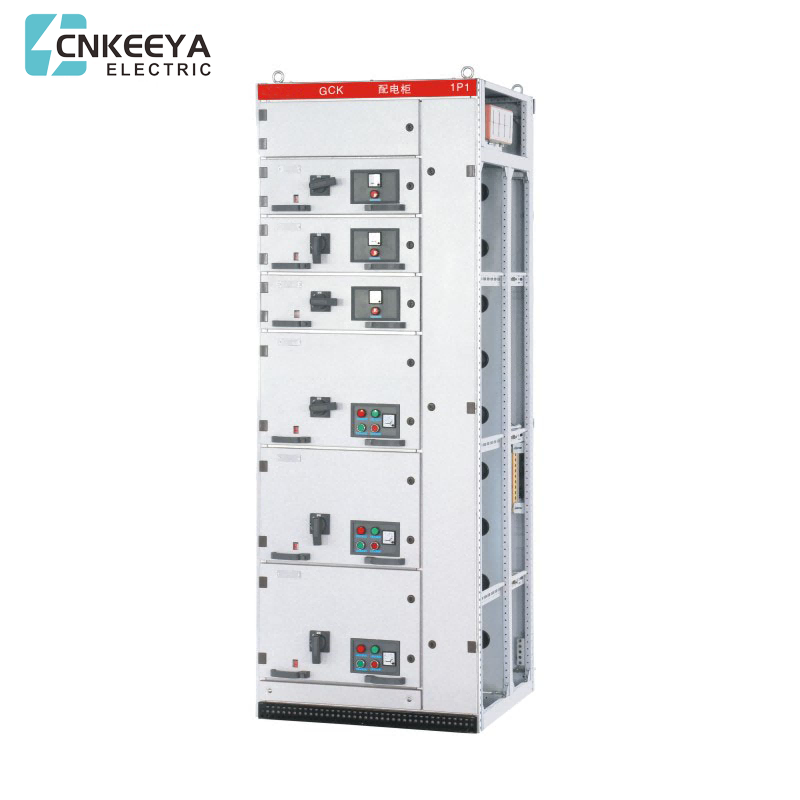

Appareillage de commutation débrochable basse tension GCK

CNKEEYA, un fabricant distingué en Chine, est fier de présenter l'appareillage de commutation débrochable basse tension GCK, une solution personnalisable et rentable pour les besoins polyvalents de distribution d'énergie. En tant que fabricant, CNKEEYA s'engage à fournir des solutions sur mesure, permettant aux clients de personnaliser la série GCK pour répondre à des exigences spécifiques. Notre engagement en faveur de l'abordabilité garantit que l'appareillage de commutation débrochable basse tension GCK offre non seulement de la flexibilité, mais également à un prix compétitif. CNKEEYA se distingue comme un choix fiable pour ceux qui recherchent un équilibre entre personnalisation, rentabilité et qualité dans leurs solutions d'appareillage de commutation, ce qui en fait un partenaire privilégié dans diverses applications électriques.

L'appareillage de commutation débrochable basse tension GCK se compose de deux parties : l'appareillage de commutation du centre de distribution d'énergie (PC) et le centre de commande du moteur (MCC). Il convient aux utilisateurs de puissance tels que les centrales électriques, les sous-stations, les entreprises industrielles et minières pour AC 50 Hz, tension de fonctionnement maximale jusqu'à 660 V, courant de fonctionnement maximum jusqu'à 3150 A dans le système de distribution d'énergie, il est utilisé pour la distribution d'énergie, le contrôle du moteur, l'éclairage et d'autres équipements de distribution d'énergie pour leur conversion d'énergie et leur contrôle de distribution.

GCK Appareillage de commutation débrochable basse tension

Conditions environnementales applicables

● L'altitude ne dépasse pas 2000m.

● La température de l'air ambiant n'est pas supérieure à +40℃, et la température moyenne sur 24 heures n'est pas supérieure à +35℃, et la température de l'air ambiant n'est pas inférieure à -50℃.

● Conditions atmosphériques : l'air est propre, l'humidité relative ne dépasse pas 50 % à +40 ℃ et une humidité relative plus élevée est autorisée à des températures plus basses, par exemple : 90 % à +20 ℃.

● Cet endroit doit être exempt de risques d'explosion, de pollution grave, de corrosion chimique et de vibrations sévères. L'inclinaison ne doit pas dépasser 5° par rapport à la verticale.

● Ce produit convient au transport et au stockage aux températures suivantes : -25℃~+55℃, et dans un court laps de temps (pas plus de 24 h) ne dépassant pas +70℃. Si les conditions de service ci-dessus ne peuvent être remplies, l'utilisateur doit consulter notre société lors de la commande.

Les principaux paramètres techniques de l'appareillage

Dimensions d'installation et trous de montage

Dimensions d'encombrement et dimensions d'installation

Diagramme schématique de la base d'installation du produit

Remarque : l'entreprise peut fournir différentes formes de bustrays selon les besoins des utilisateurs.

Exigences relatives à l'aménagement intérieur du produit et aux bacs de bus

Instructions de commande

● Lorsque ce produit est installé, la ligne horizontale entre les appareillages doit être connectée de manière ferme et fiable.

● La porte de ce produit a une fonction de verrouillage avec l'interrupteur principal, qui s, la porte ne peut être ouverte que lorsque l'alimentation est coupée. L'autre côté du produit est une plaque d'étanchéité à vis, qui n'a pas de fonction de verrouillage avec l'interrupteur principal. Par conséquent, l'utilisateur doit débrancher l'alimentation électrique lors du démontage du panneau latéral de ce produit pour la maintenance.

● Les non-professionnels ne doivent pas ouvrir l'appareillage pour l'entretien et la réparation.
