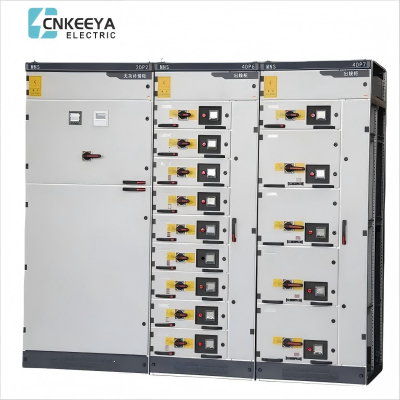

Appareillage de commutation débrochable basse tension MNS

Appareillage de commutation débrochable basse tension MNS

Réputé pour sa construction robuste et ses performances durables, l'appareillage de commutation débrochable basse tension MNS Keeya de haute qualité garantit la longévité et la fiabilité des installations basse tension. L'accent mis par Keeya sur la personnalisation souligne sa mission de fournir des solutions sur mesure et durables qui répondent aux besoins changeants de l'industrie électrique.

Application principale

Cette série d'appareillages débrochables basse tension est un type d'armoire combinée assemblée en usine à l'aide de modules standard (FBA).

Cette série d'appareillages de commutation débrochables basse tension convient aux centrales électriques, aux sous-stations, à la pétrochimie, au laminage d'acier métallurgique, à l'énergie de transport, à l'industrie légère et aux entreprises textiles, aux communautés résidentielles, aux immeubles de grande hauteur et à d'autres endroits. Il est utilisé pour la conversion, la distribution et le contrôle d'énergie des équipements de distribution d'énergie dans les systèmes électriques avec CA 50-60 Hz et une tension de fonctionnement nominale CA 660 V et moins.

Cet appareil est conforme aux normes professionnelles nationales GB7251.1 « Appareillage complet basse tension » et JB/T9961 « Appareillage complet débrochable basse tension », ainsi qu'aux normes professionnelles internationales IEC439-1.

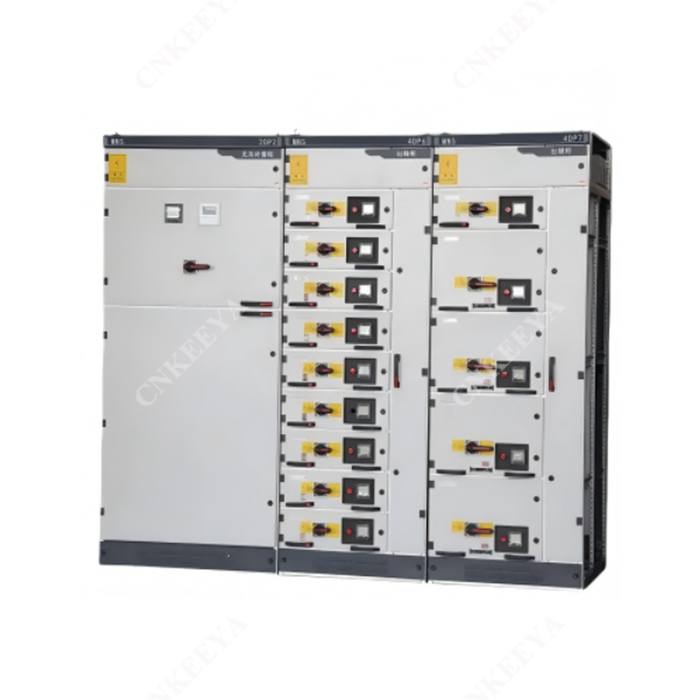

Appareillage de commutation débrochable basse tension MNS

Cette série d'appareillages débrochables basse tension est une sorte d'armoire combinée assemblée en usine (FBA) avec des modules standards.

Cette série d'appareillages de commutation débrochables basse tension est applicable aux centrales électriques, aux sous-stations, au laminage pétrochimique, métallurgique et sidérurgique, aux transports, à l'énergie, aux entreprises industrielles légères et textiles, aux quartiers résidentiels, aux immeubles de grande hauteur et à d'autres lieux, comme équipement de distribution d'énergie de le système d'alimentation CA 50 ~ 60 Hz avec une tension de fonctionnement nominale de 660 V et moins pour la conversion, la distribution et le contrôle de l'énergie.

L'installation est conforme à la norme GB 7251.1 Ensembles d'appareillages de commutation et de commande basse tension - Partie 1 : Assemblages testés de type et partiellement testés de type et aux ensembles d'appareillages de commutation et de commande débrochables basse tension JB/T 9961 et aux normes professionnelles internationales IEC439-1.

État de service normal

● La température de l'air ambiant ne doit pas être supérieure à +40℃ ni inférieure à -5℃, et la température moyenne ne doit pas être supérieure à +35℃ dans les 24 heures. Conditions atmosphériques : L'air est propre et l'humidité relative ne dépasse pas 50 % à la température maximale de +40 ℃. Une humidité relative plus élevée est autorisée à des températures plus basses, par exemple 90 % à +20 ℃, mais les changements de température doivent être pris en compte car de la condensation peut se produire occasionnellement.

● Altitude : ne dépassant pas 2 000 m.

● L'appareil est adapté aux processus de transport et de stockage à des températures allant de -25 ℃ à +55 ℃ et jusqu'à +70 ℃ pendant une courte période (ne dépassant pas 24 heures). L'appareil ne doit subir aucun dommage irréversible à ces températures limitées. températures et devrait pouvoir fonctionner normalement dans des conditions normales.

● Si les conditions de service ci-dessus ne peuvent pas être remplies, cela doit être réglé par négociation entre l'utilisateur et le fabricant. Lorsque l'appareil est utilisé sur une plate-forme de forage pétrolier offshore et une centrale nucléaire, un accord technique distinct doit être signé.

Paramètre technique de base

Appareillage de commutation débrochable basse tension MNS

Niveau de protection

Conforme aux normes CEI 529 et D IN 40050

IP30 : protection fixe pour une taille supérieure à φ 2,5 MM

IP40 : protection fixe pour une taille supérieure à 1,0 MM φ

IP54 : protection contre la poussière et les projections toutes directions

(Veuillez consulter le fabricant lors de la commande du niveau de protection IP54)

Type d'armoire électrique

1. Armoire de centre de distribution d'énergie (PC) : elle peut utiliser le disjoncteur des séries EMAX, MT, 3WN, AH, ME.

2. Armoire centrale de commande moteur (MCC) : elle est assemblée par des tiroirs de différentes tailles. L'interrupteur principal de chaque circuit adopte un disjoncteur à boîtier en plastique cassé de haute qualité ou un interrupteur de charge rotatif avec fusible. Armoire de compensation automatique du facteur de puissance (avec dispositif de compensation du facteur de puissance manuel, automatique et à distance)

Schéma schématique du corps de l'armoire

Une armoire de centre de distribution d'énergie (PC)

Appareillage de commutation débrochable basse tension MNS

B Armoire du centre de commande du moteur (MCC)

Diagramme de mode combiné

Schéma d'installation
