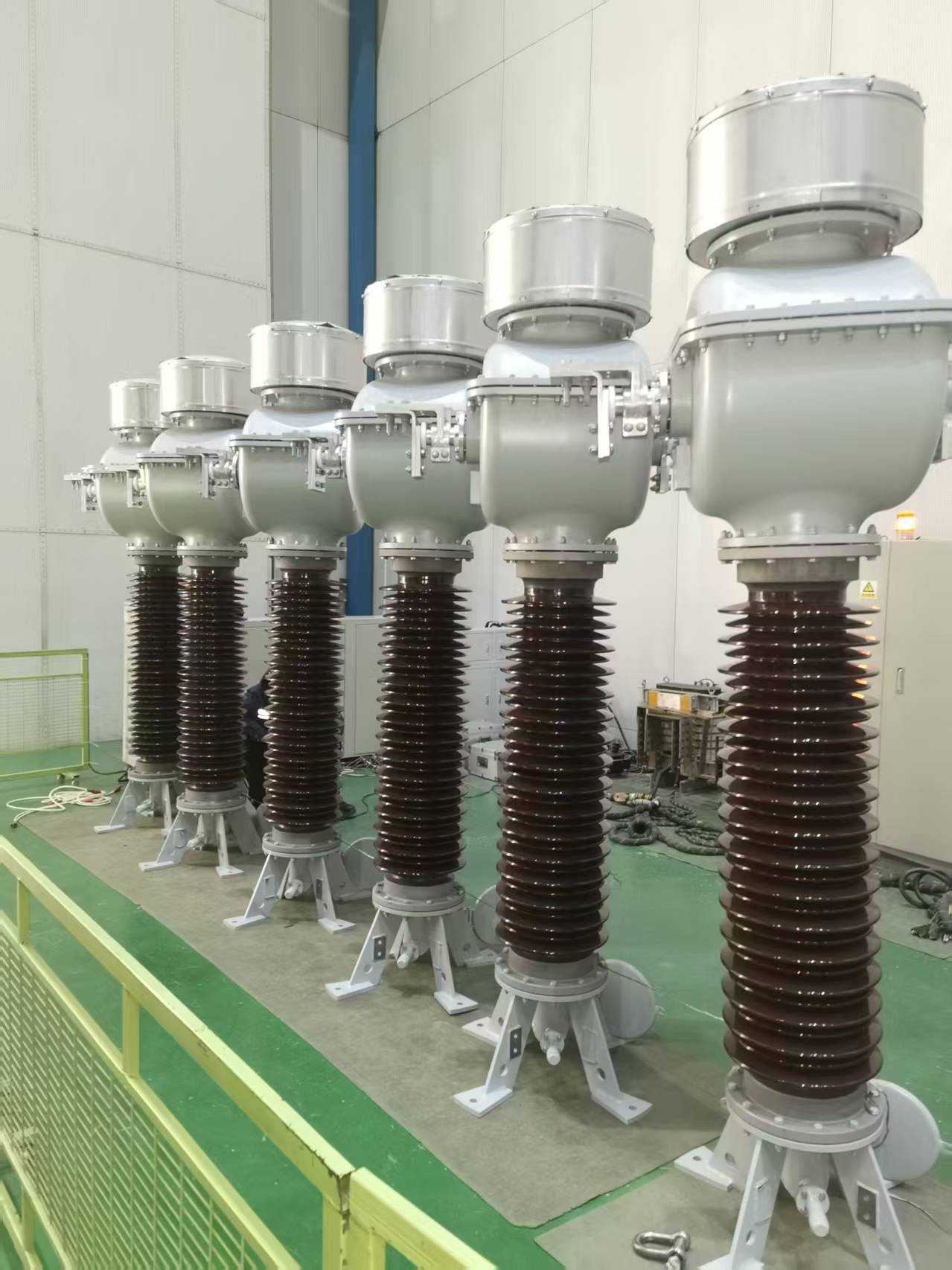

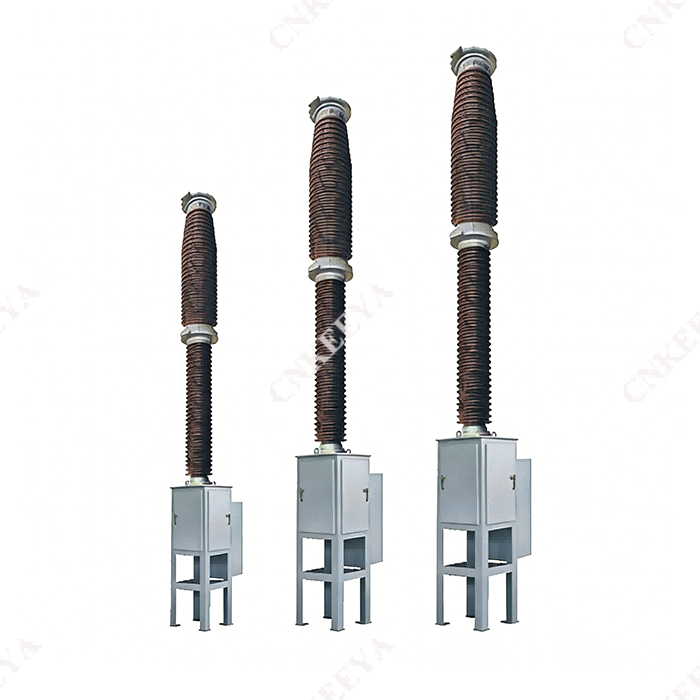

Disjoncteur extérieur à haute tension d'hexafluorure de soufre (SF₆) CA LW□-252

  Le disjoncteur extérieur à haute tension d'hexafluorure de soufre (SF₆) CA LW□-252 est un produit d'extérieur. Il convient aux réseaux électriques AC 50 Hz avec une tension maximale de 252 kV dans les zones où l'altitude ne dépasse pas 2 000 mètres, la température ambiante n'est pas inférieure à -30 ℃ et la classe de pollution n'est pas supérieure à la classe IV. Il est utilisé pour interrompre le courant nominal et le courant de défaut, ou pour commuter les lignes de circuit, réalisant ainsi le contrôle et la protection des systèmes électriques, et peut également être utilisé comme disjoncteur d'interconnexion.

   Ce produit utilise le gaz SF₆ comme moyen d'extinction d'arc et isolant, adopte une technologie d'extinction d'arc auto-énergétique importée et est équipé d'un nouveau mécanisme de commande à ressort. Il présente une longue durée de vie électrique, un faible travail de fonctionnement, un faible bruit et une fiabilité élevée, avec une structure simple, une taille compacte et une longue période sans entretien. Il est bien adapté à la tendance actuelle de développement des équipements électriques sans huile et de grande capacité.

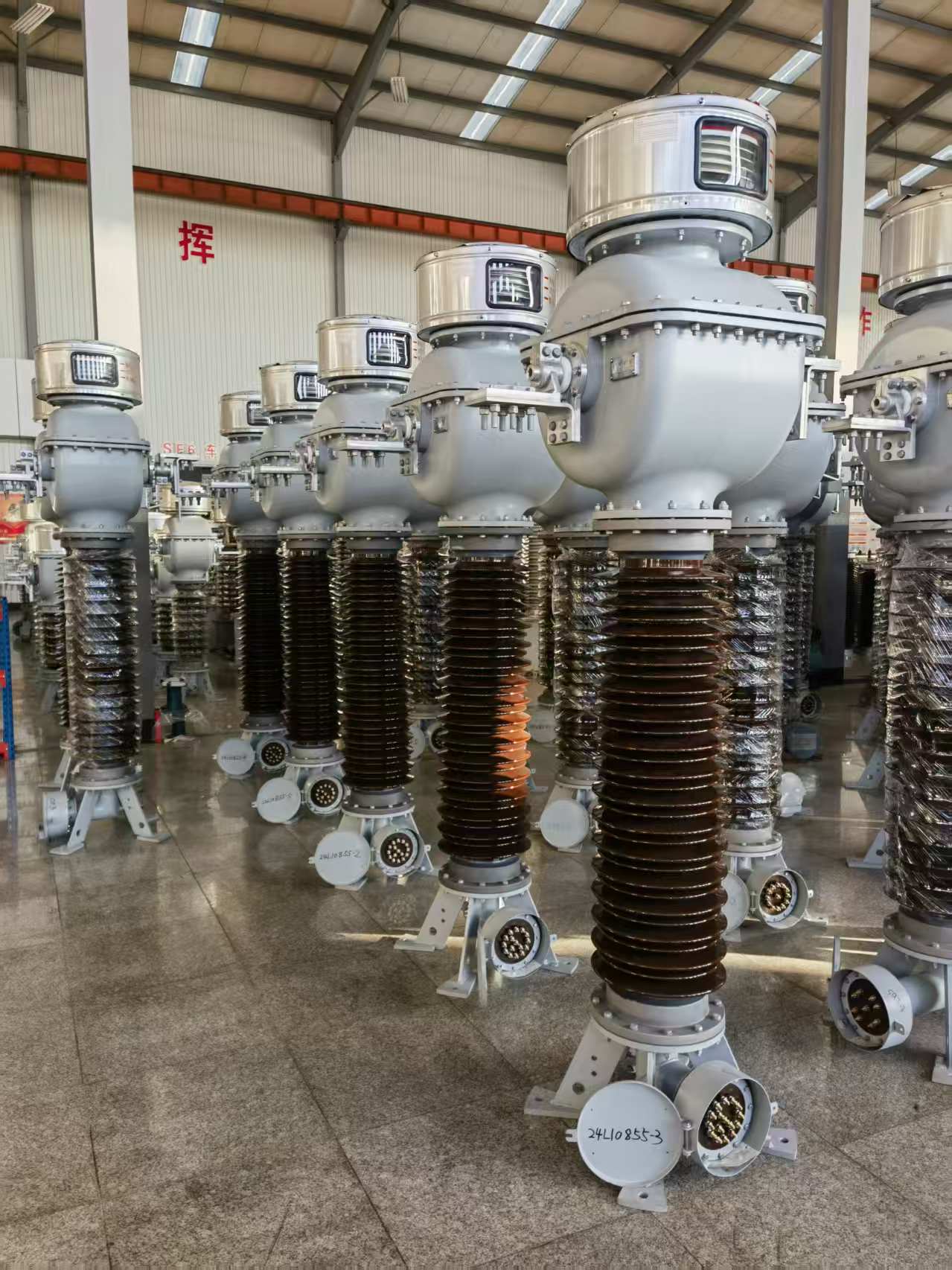

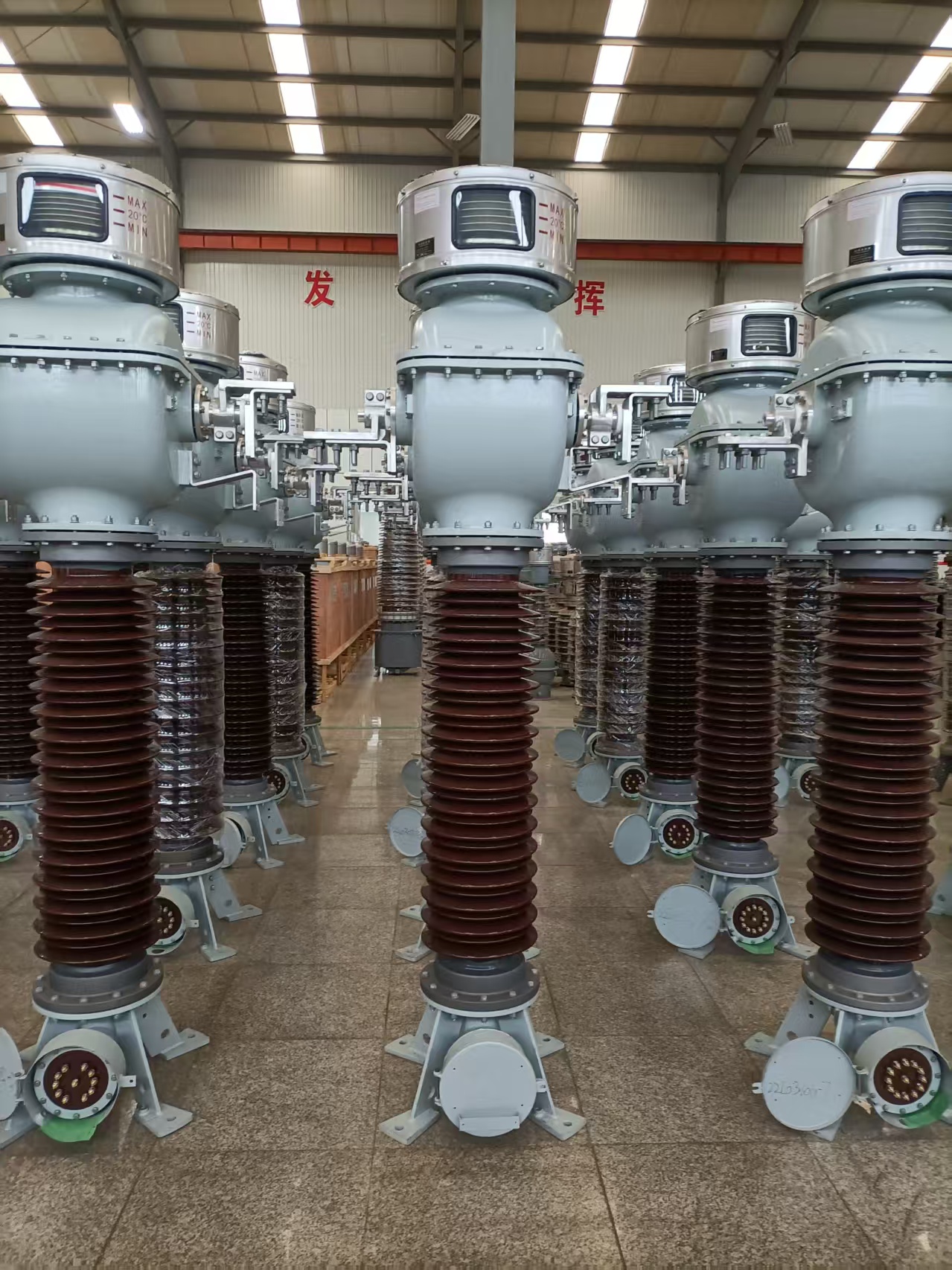

 Caractéristiques structurelles

    Le disjoncteur adopte une structure à simple rupture de pilier en porcelaine triphasée, avec un mécanisme actionné par ressort pour chaque phase et une liaison électrique triphasée, de sorte que l'apparence est nouvelle et exquise. Le disjoncteur utilise le gaz SF6 comme moyen d'isolation et d'extinction d'arc, et adopte un relais de densité de type pointeur pour surveiller la progression de sa pression et de sa densité. Grâce à l'utilisation du principe d'extinction d'arc auto-alimenté et à la conception optimisée du système de mouvement du disjoncteur, l'efficacité mécanique a été efficacement améliorée et la puissance de fonctionnement a été réduite ;

    Excellentes performances de coupure et longue durée de vie électrique ;

 Chaque poteau de ce produit est installé sur un boîtier de mécanisme monté au centre de la fondation. Le boîtier contient un mécanisme à ressort et une unité de commande électrique. La tige de sortie du mécanisme est reliée au bras de manivelle. La surface du support du boîtier de mécanisme est galvanisée à chaud et les fixations sont galvanisées à chaud. La coque du boîtier du mécanisme est en acier inoxydable, le produit présente donc une excellente résistance à la corrosion. Haute fiabilité mécanique, capable de fonctionner fréquemment ;

    En raison de la résistance d'isolation élevée inhérente à l'hexafluorure de soufre gazeux et de l'utilisation du mouvement des contacts dans les disjoncteurs, il n'y a pas de réactivation du courant capacitif pendant la coupure du disjoncteur ;

    Le niveau d'isolation externe est élevé et l'isolation externe est conçue avec une grande ligne de fuite, ce qui présente d'excellentes performances de résistance à la pollution.

    Forte capacité de charge de courant : effectuez des tests d'augmentation de température à 1,2 fois le courant nominal de 4 000 A, et il y a encore une grande marge d'augmentation de température à chaque point ;

    La structure d'apparence globale du produit est compacte, facile à installer et à déboguer sur site, et la charge de travail de maintenance est faible.

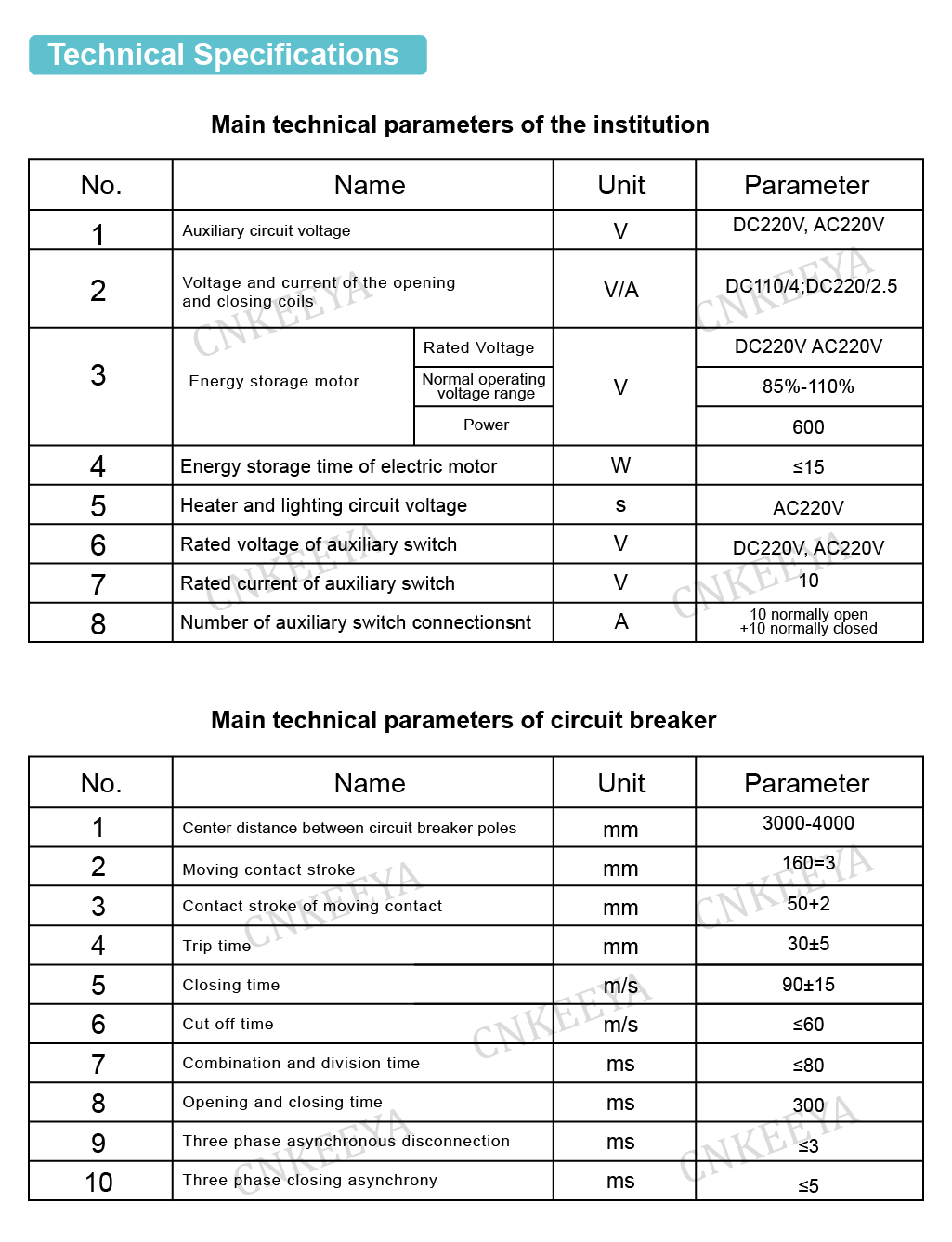

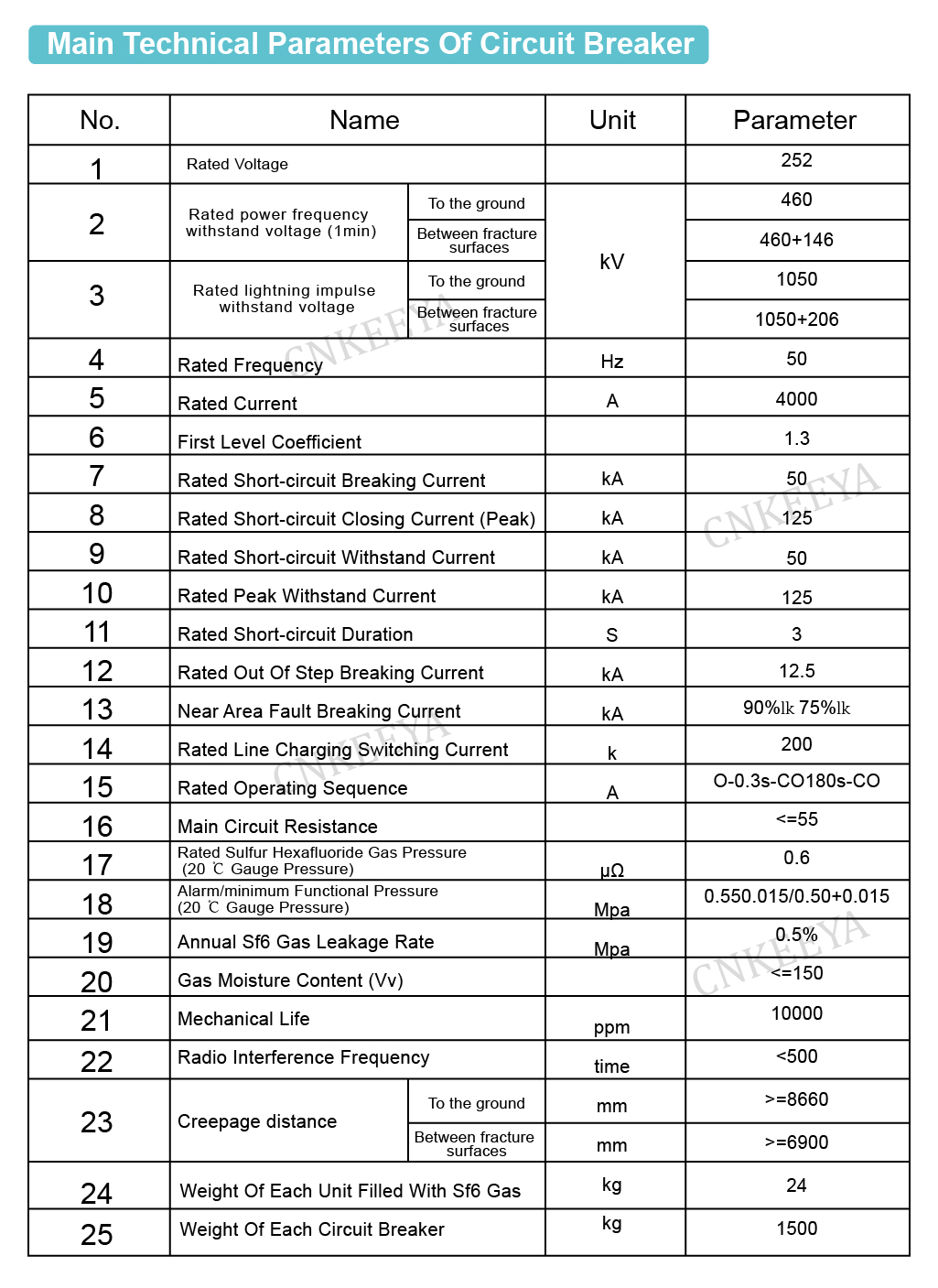

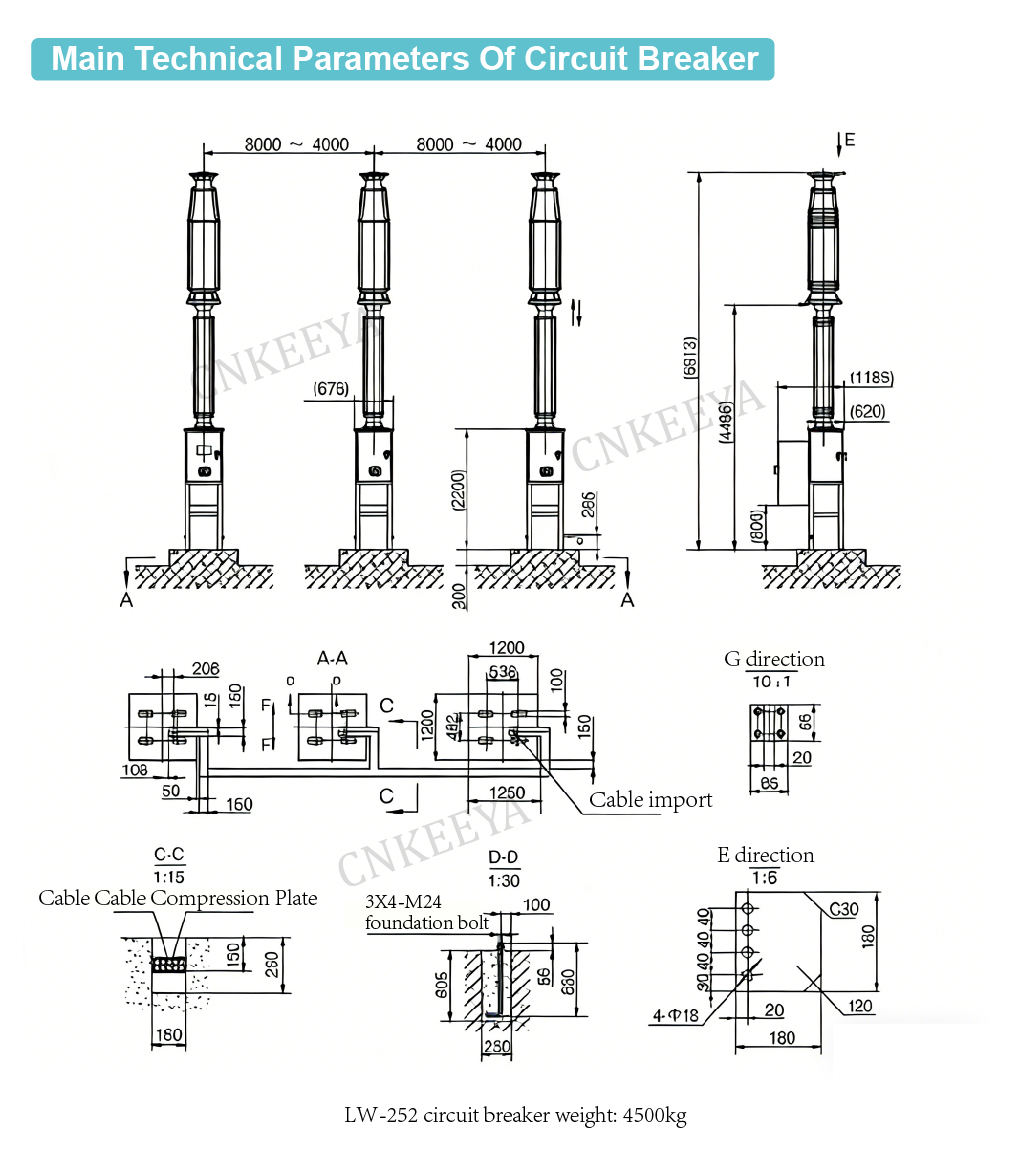

 1. Poids M : 4 500 kg (avec gaz) ; Poids total du gaz : 24kg.

2. Charge de base : statique 4 500 kg (trois pôles) ; 1 500 kg (par pôle) direction horizontale dynamique F : 2 500 kg ; Direction verticale (vers le haut) 3 500 kg ; Direction verticale (vers le bas)6000kg

 3. La planéité de la surface du béton ne doit pas dépasser 1,5 mm.

 4. Le trou d'installation pour connecter le bornier au fil primaire est percé par l'utilisateur sur place en fonction de ses besoins, et le matériau du bornier est un alliage d'aluminium 2A12-T4.

 Instructions de commande

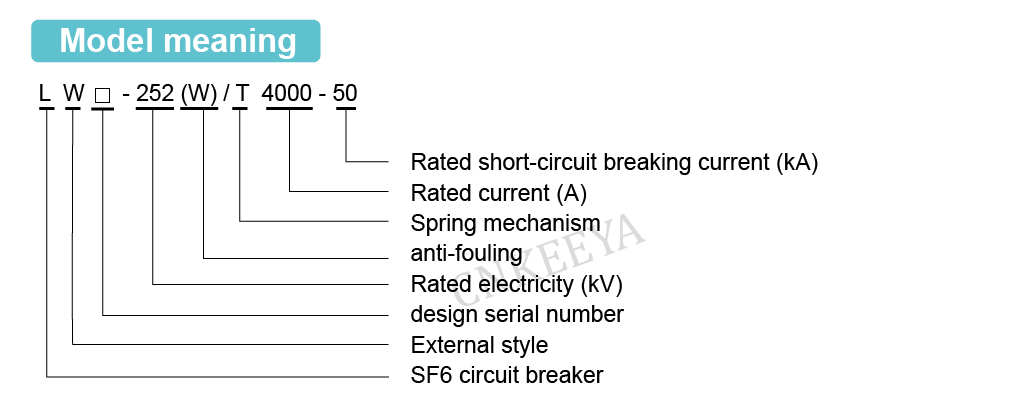

  Modèle et spécifications du disjoncteur ;

  Paramètres électriques assignés (tension, courant, courant de coupure, etc.)

  Conditions environnementales d'utilisation (température ambiante, altitude, niveau de pollution de l'environnement)

  Paramètres électriques nominaux du circuit de commande (tension nominale du moteur de stockage d'énergie, tension nominale des bobines d'ouverture et de fermeture) ; Les noms et quantités des pièces de rechange, équipements spécialisés et outils requis (à commander séparément) ; Le sens de câblage du terminal à la fois.
