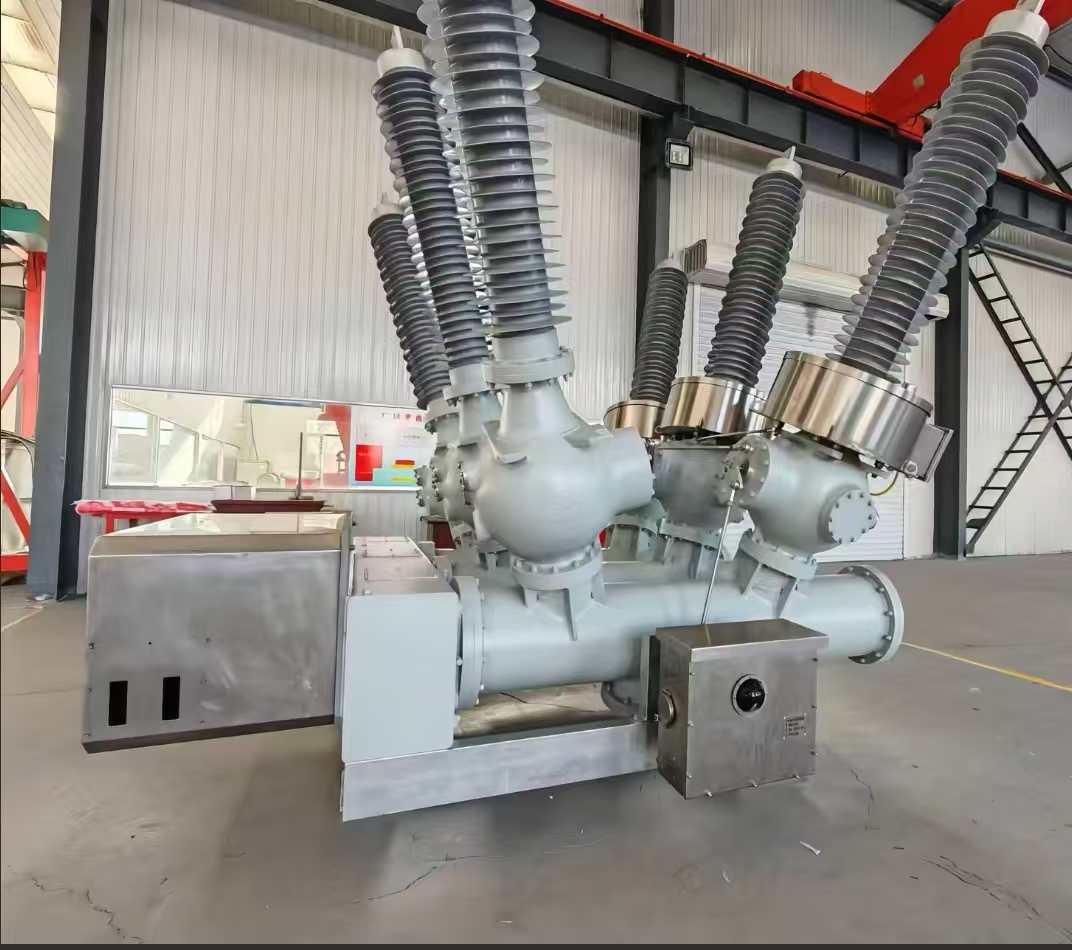

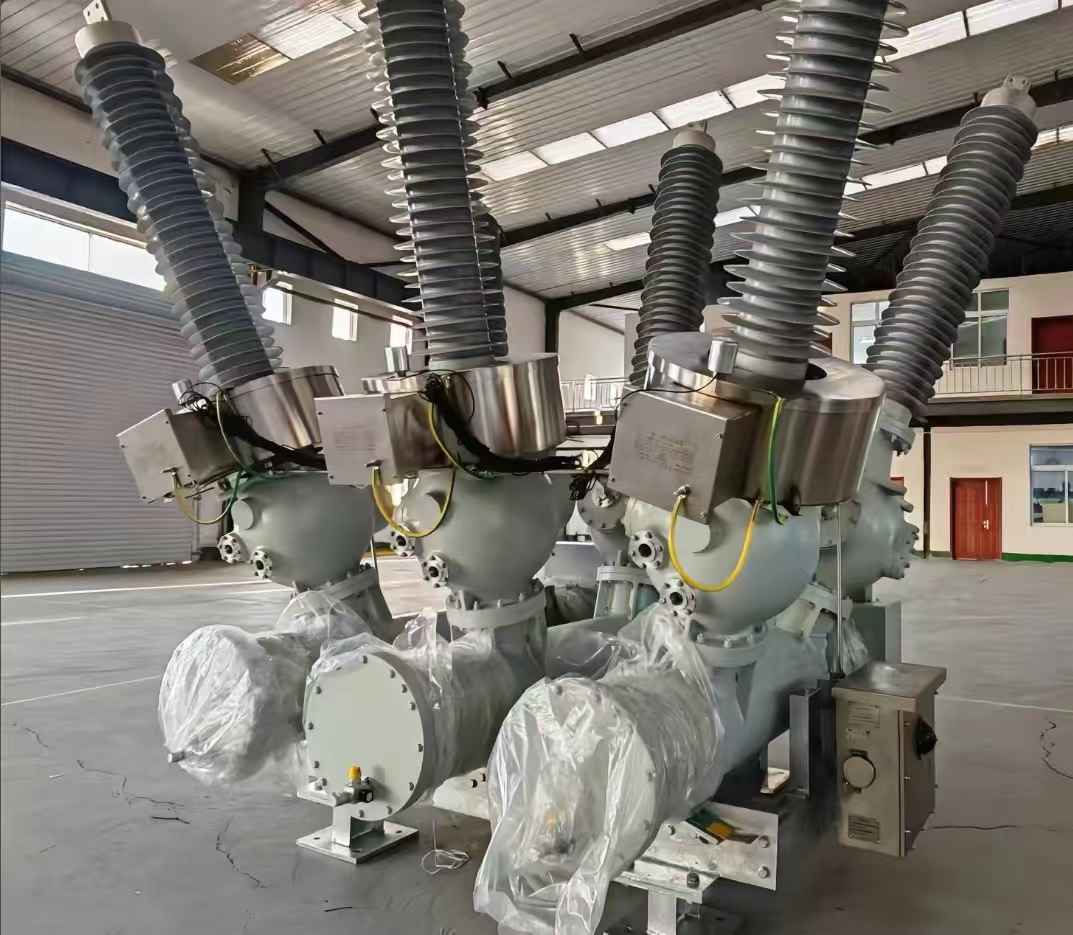

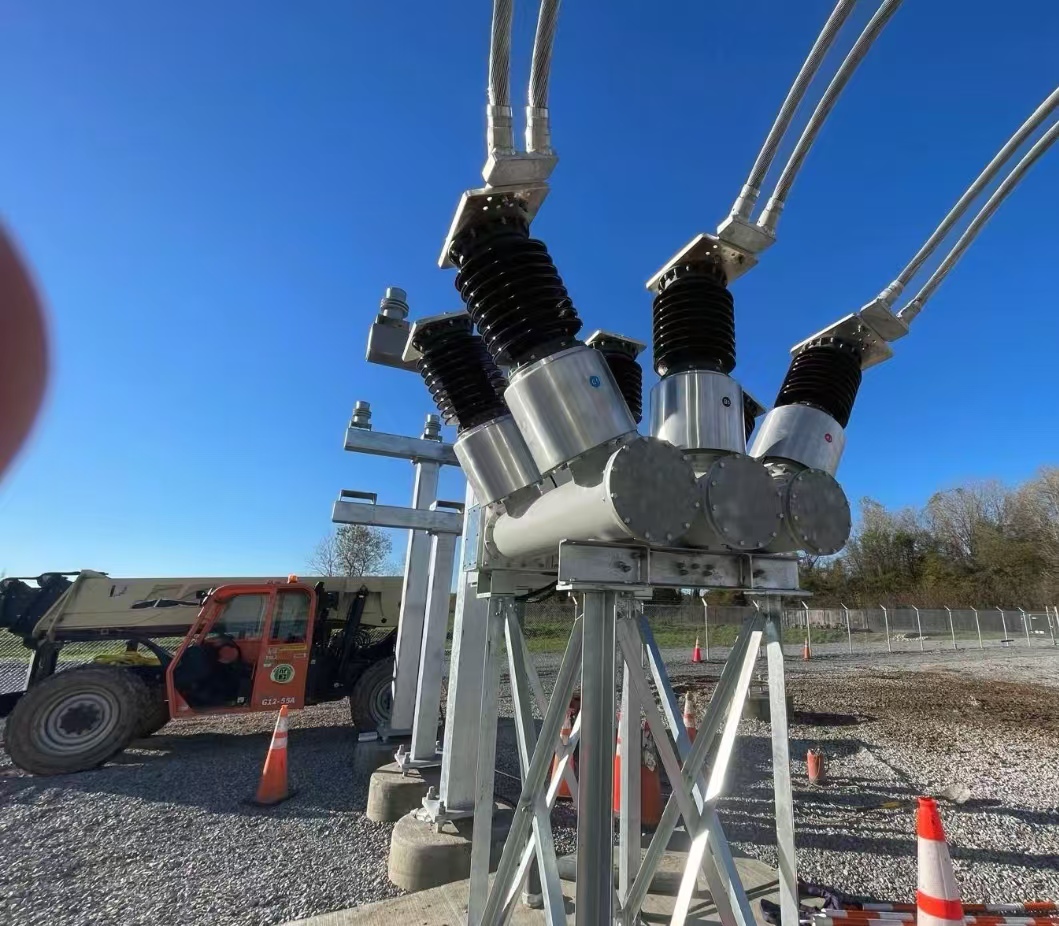

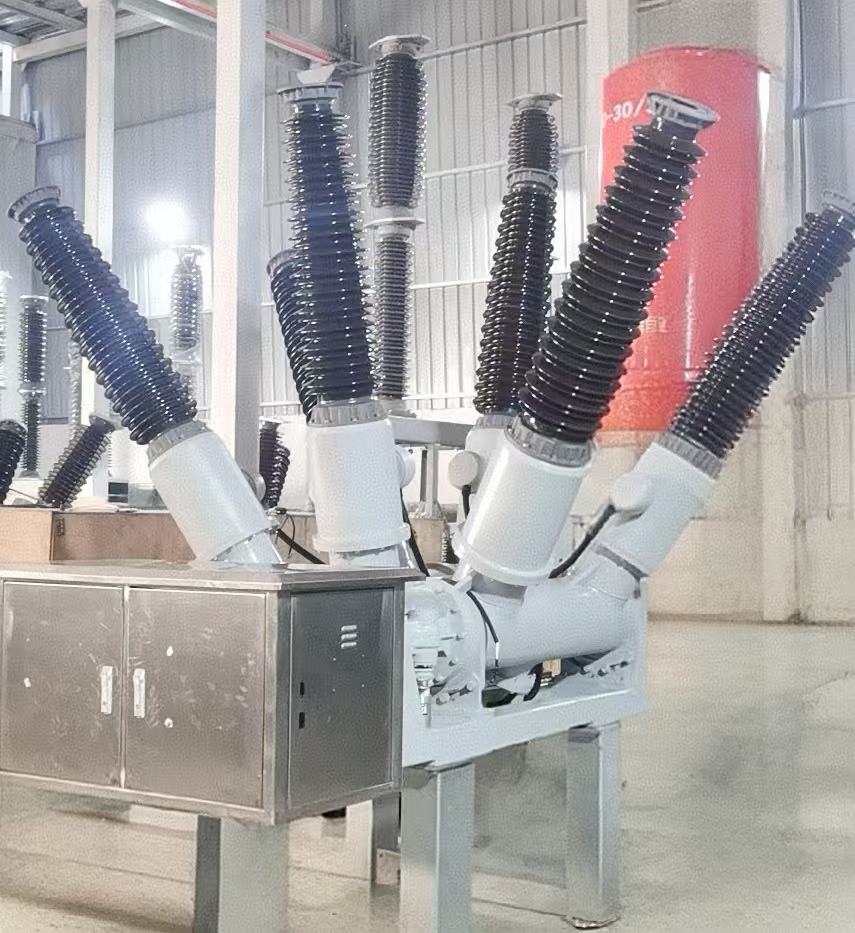

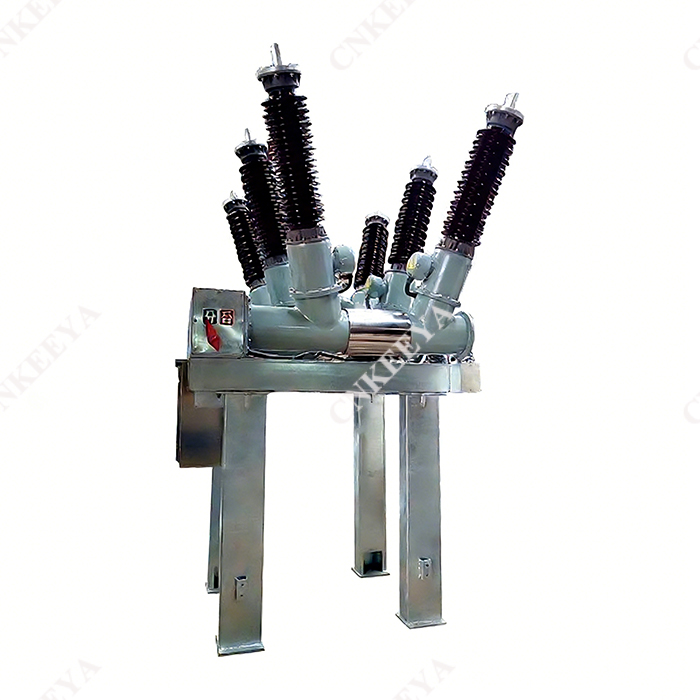

Ensemble d'appareillage de commutation de type ouvert ZCW□-72,5(126,5)/L

L'ensemble d'appareillage de commutation de type ouvert ZCW□-72.5(126.5)/L est un ensemble complet d'appareils électriques combinés qui utilise l'air comme isolation externe, le gaz SF6 comme moyen d'extinction d'arc. Le contrôle et la protection des systèmes de transmission et de distribution 72,5 KV pour courant alternatif triphasé peuvent également être utilisés pour connecter des disjoncteurs et ouvrir et fermer des batteries de condensateurs. Convient aux sous-stations urbaines, aux sous-stations d'entreprise et aux sous-stations montagneuses à utilisation restreinte des terres.

 caractéristiques structurelles

 Combinez de manière organique des disjoncteurs, des sectionneurs, des interrupteurs de mise à la terre, des transformateurs de courant, des barres omnibus et d'autres composants sur un support de structure en acier mis à la terre, ce qui donne une structure compacte. Il n'occupe que 30 à 50 % de l'espace du type divisé et présente des caractéristiques évidentes telles que l'économie de terrain et la réduction des coûts du projet.

 L'ensemble de l'intervalle est préfabriqué en usine, assemblé et débogué avant de quitter l'usine, et transporté vers le site d'installation dans son ensemble, raccourcissant considérablement le cycle d'installation.

 Adopter des chambres d'extinction d'arc et des interrupteurs d'isolement hautes performances entièrement validés, avec un entretien minimal et une fiabilité élevée.

 Le jeu de barres autoportant préfabriqué en usine de cloisons ne nécessite pas de réparation de structure par les utilisateurs.

 Disposition flexible et peut être utilisé pour diverses méthodes de câblage.

 Le disjoncteur peut être abaissé pour l'entretien ou le remplacement dans son ensemble, et le temps de coupure de courant peut être raccourci à moins de 3 heures en raison d'une panne de carrosserie.

\

 Instructions de commande

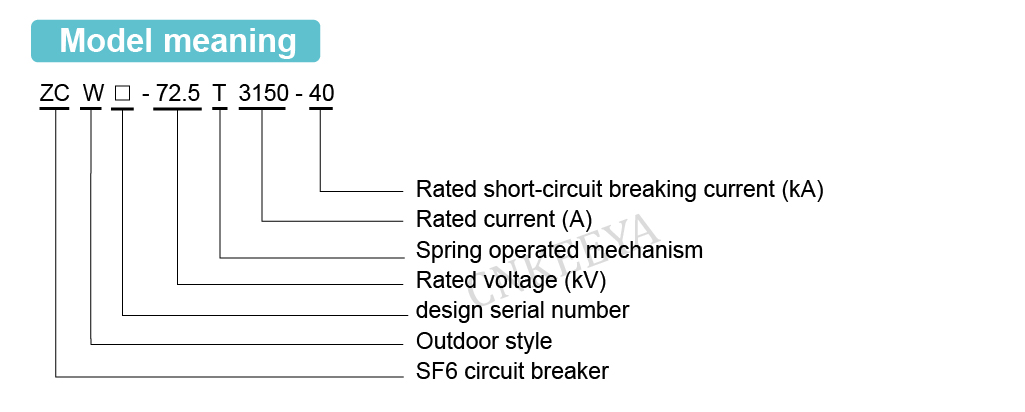

 Modèle et spécifications du disjoncteur ;

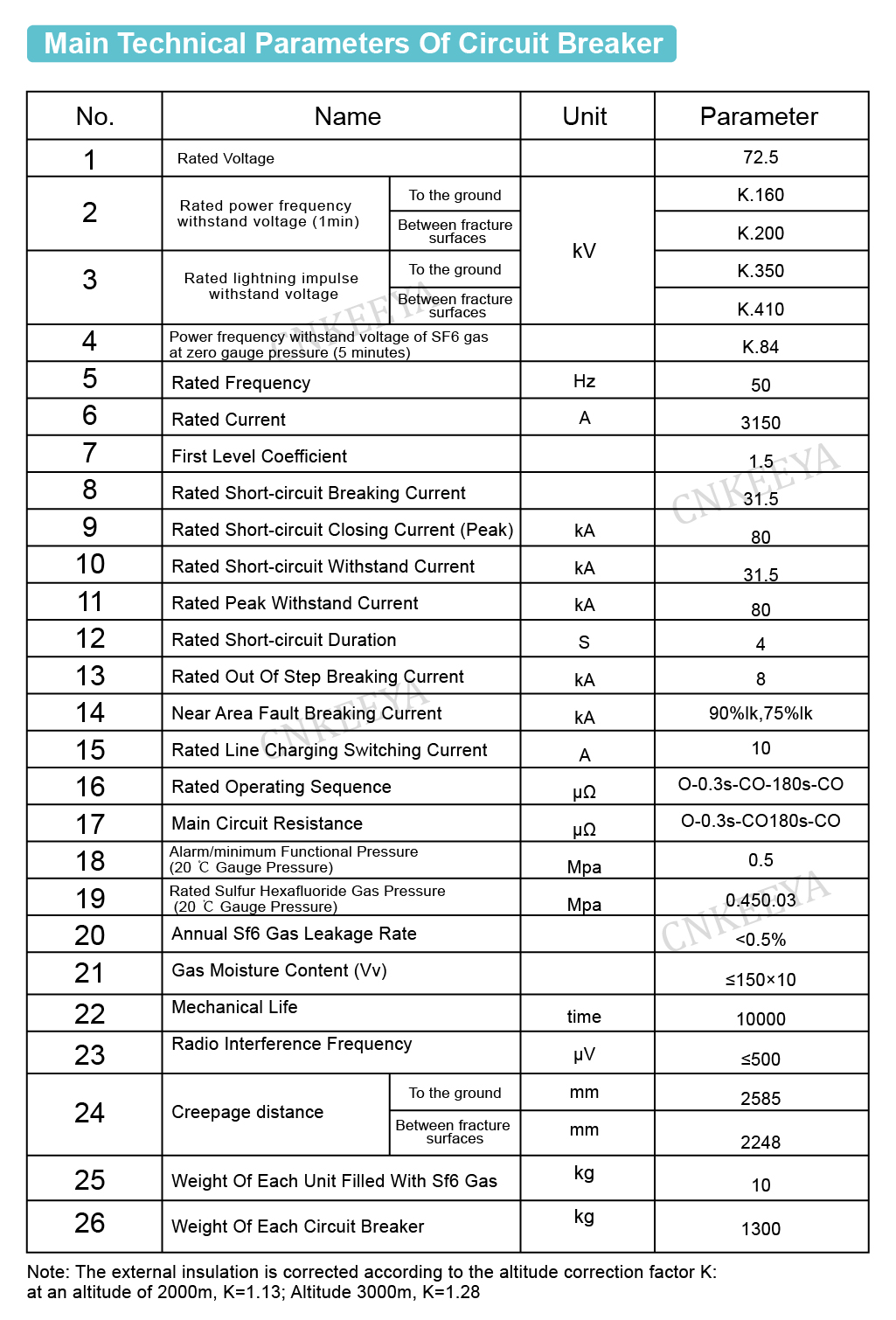

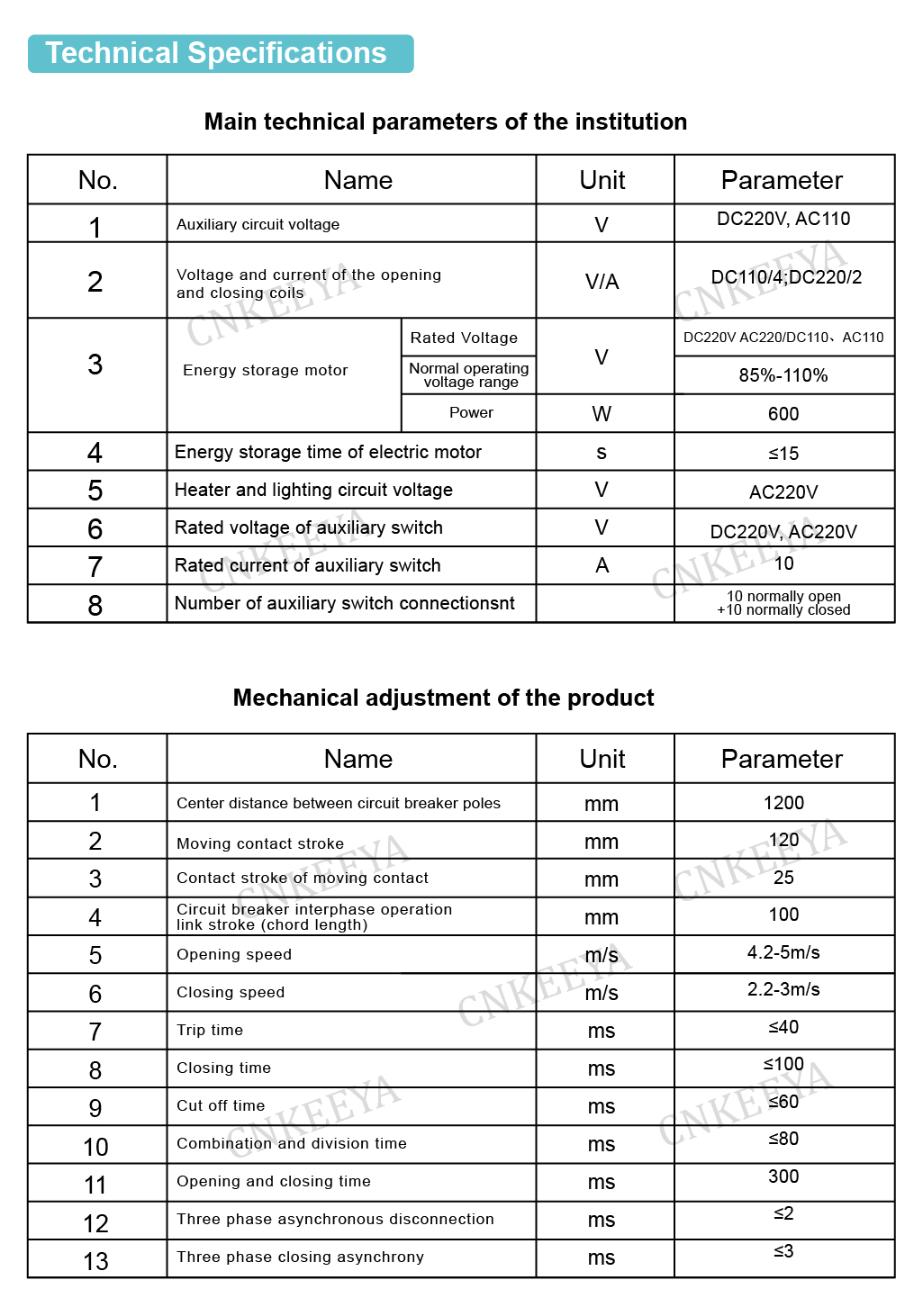

 Paramètres électriques assignés (tension, courant, courant de coupure, etc.) ; Paramètres électriques nominaux du circuit de commande (tension nominale du moteur de stockage d'énergie, tension nominale des bobines d'ouverture et de fermeture) en fonction des conditions environnementales telles que la température, l'altitude et le niveau de pollution ;

 Les noms et quantités des pièces de rechange, équipements spécialisés et outils requis (à commander séparément) ;

 Le sens de câblage du terminal à la fois.
