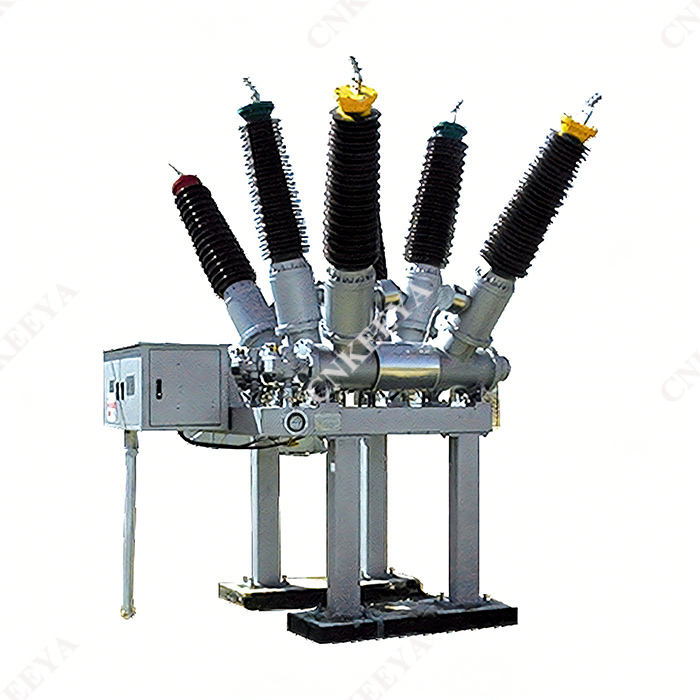

Disjoncteur de type réservoir haute tension AC SF₆ LW36-126/T3150-40

 Aperçu

 Disjoncteur de type réservoir haute tension AC SF₆ LW36-126/T3150-40 et transformateur de courant ensemble, et la chambre d'extinction d'arc est installée horizontalement dans une coque en alliage d'aluminium mise à la terre, équipée d'un mécanisme de commande à ressort de type CT26. Il utilise moins de composants, présente une disposition simple et compacte et est globalement robuste et durable, répondant aux exigences des interrupteurs sans huile. Il présente d'excellentes caractéristiques mécaniques et une grande fiabilité. Tous les composants importants sont traités par des équipements CNC et des centres d'usinage, et les roulements sont constitués de roulements de marque (telles que IKO, INA, SKF, etc.), avec une durée de vie mécanique allant jusqu'à 10 000 fois. Adapté aux appareillages haute tension extérieurs avec CA triphasé 50 Hz, il peut être utilisé pour le contrôle et la protection des systèmes de transmission et de transformation de 72,5 (126) kV ; Il peut également être utilisé pour connecter des disjoncteurs et ouvrir et fermer des batteries de condensateurs.

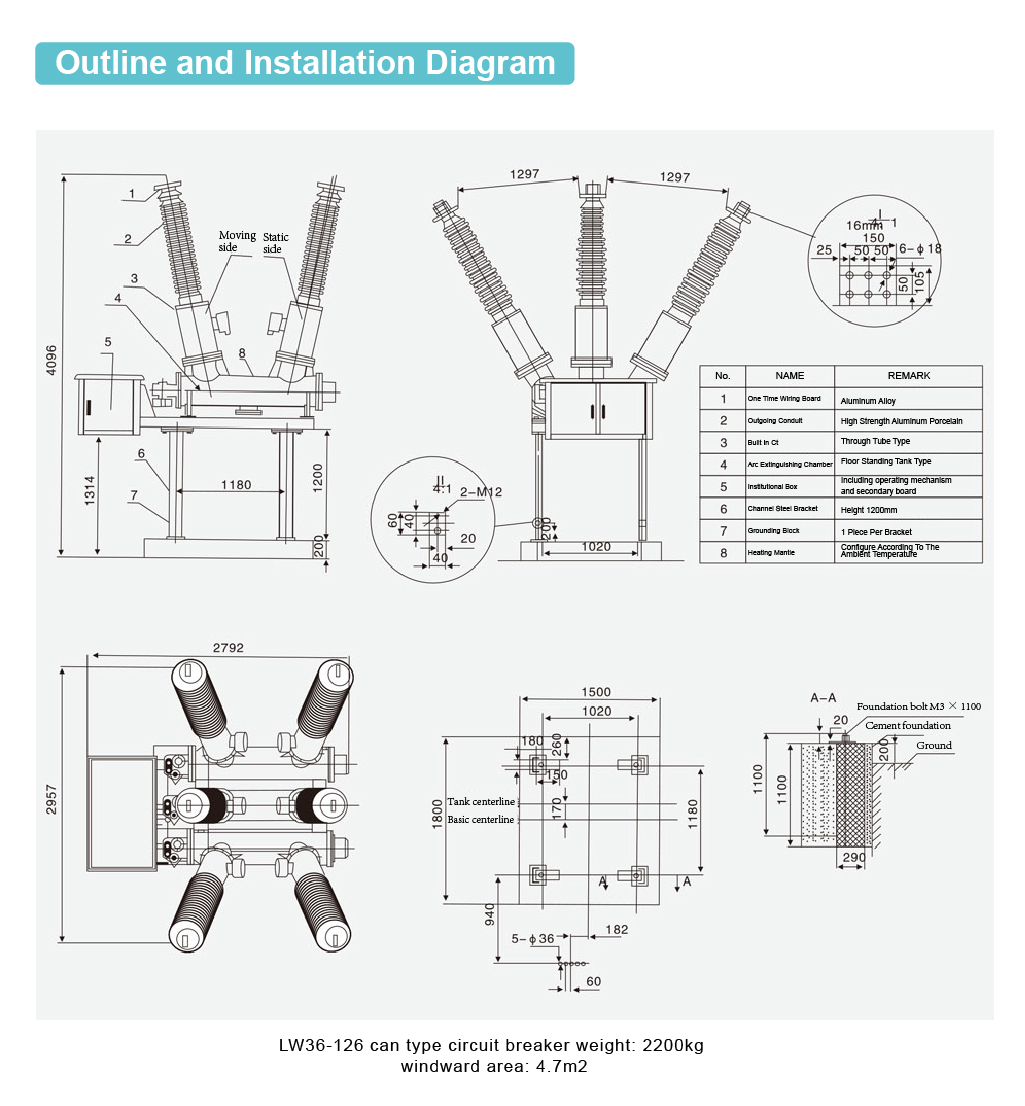

 Caractéristiques structurelles

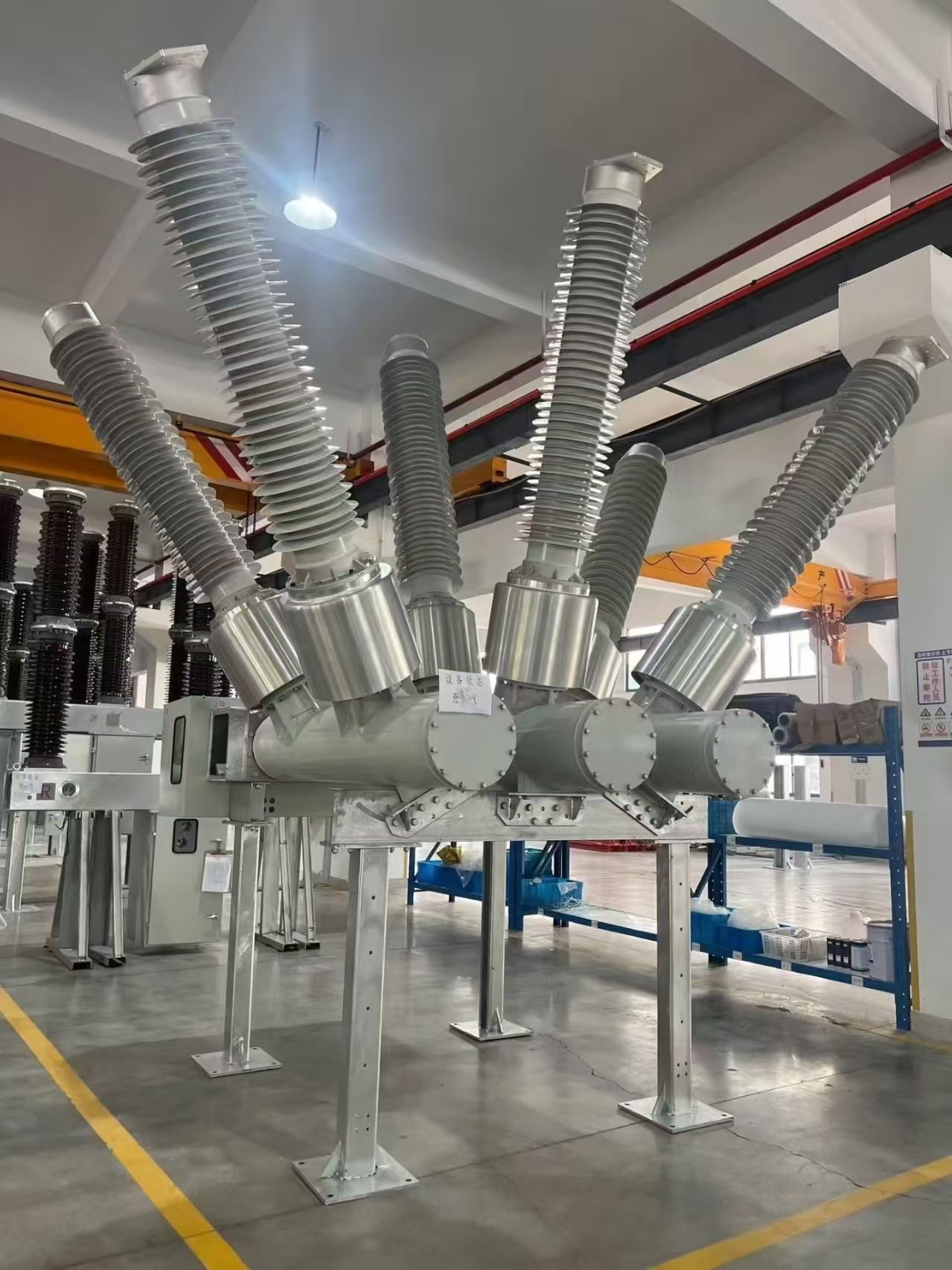

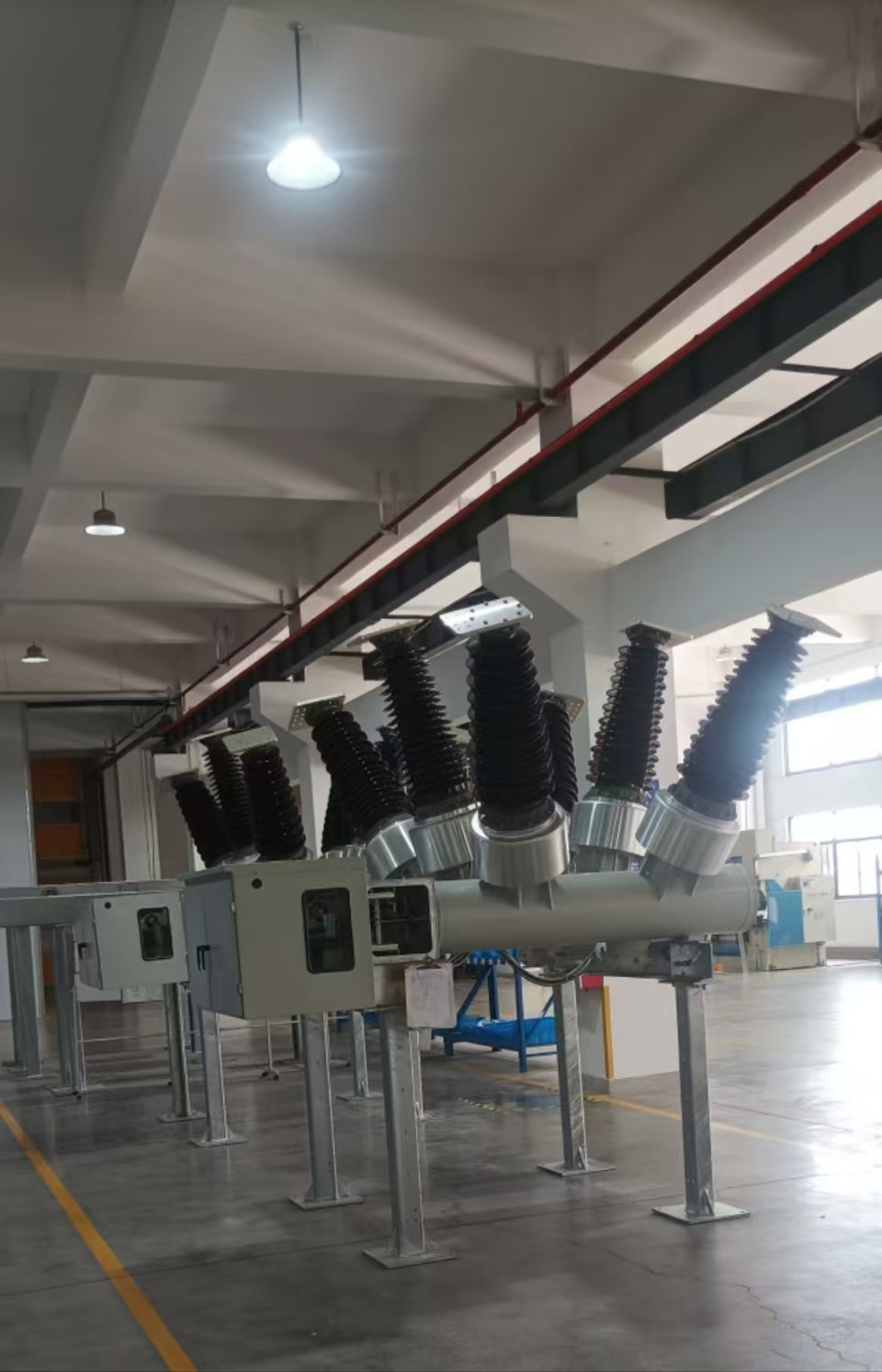

 Le disjoncteur adopte une structure à pilier unique en porcelaine triphasée, avec un mécanisme à ressort pour les trois phases disposées au centre et reliées par les trois phases, ce qui donne une apparence nouvelle et exquise. Le disjoncteur utilise du gaz SF6 comme moyen d'isolation et d'extinction d'arc. Pendant le fonctionnement, les trois pôles du disjoncteur sont connectés au gaz SF6 et un relais de densité de type pointeur est utilisé pour surveiller la progression de sa pression et de sa densité. Grâce à l'utilisation du principe d'extinction d'arc auto-alimenté et à la conception optimisée du système de mouvement du disjoncteur, l'efficacité mécanique a été efficacement améliorée et la puissance de fonctionnement a été considérablement réduite ; Excellentes performances de coupure et longue durée de vie électrique ;

 Le châssis et le support d'installation sont constitués de plaques d'acier pliées dans leur ensemble et le traitement de surface est entièrement galvanisé à chaud. Toutes les fixations exposées sont fabriquées à partir de matériaux à haute résistance et galvanisées à chaud, ou utilisent des pièces standard en acier inoxydable. La coque extérieure du boîtier du mécanisme est en acier inoxydable, le produit présente donc une excellente résistance à la corrosion ;

 Haute fiabilité mécanique, capable de fonctionner fréquemment ;

 En raison de la résistance d'isolation élevée inhérente à l'hexafluorure de soufre gazeux et de l'utilisation d'un mouvement de contact supérieur dans les disjoncteurs, il n'y a pas de réactivation du courant capacitif de coupure ; Le niveau d'isolation externe est élevé et l'isolation externe est conçue avec une grande ligne de fuite. La ligne de fuite est ≥ 31 mm/kV et les performances anti-pollution sont excellentes. Peut fonctionner en toute sécurité même dans des environnements difficiles ; Forte capacité de charge de courant : effectuez un test d'augmentation de température à 1,2 fois le courant nominal de 3 150 A, soit 3 780 A, et il y a encore une grande marge d'augmentation de température à chaque point ;

 La structure d'apparence globale du produit est compacte, facile à installer et à déboguer sur site, et la charge de travail de maintenance est faible.

 Instructions de commande

 Modèle et spécifications du disjoncteur ;

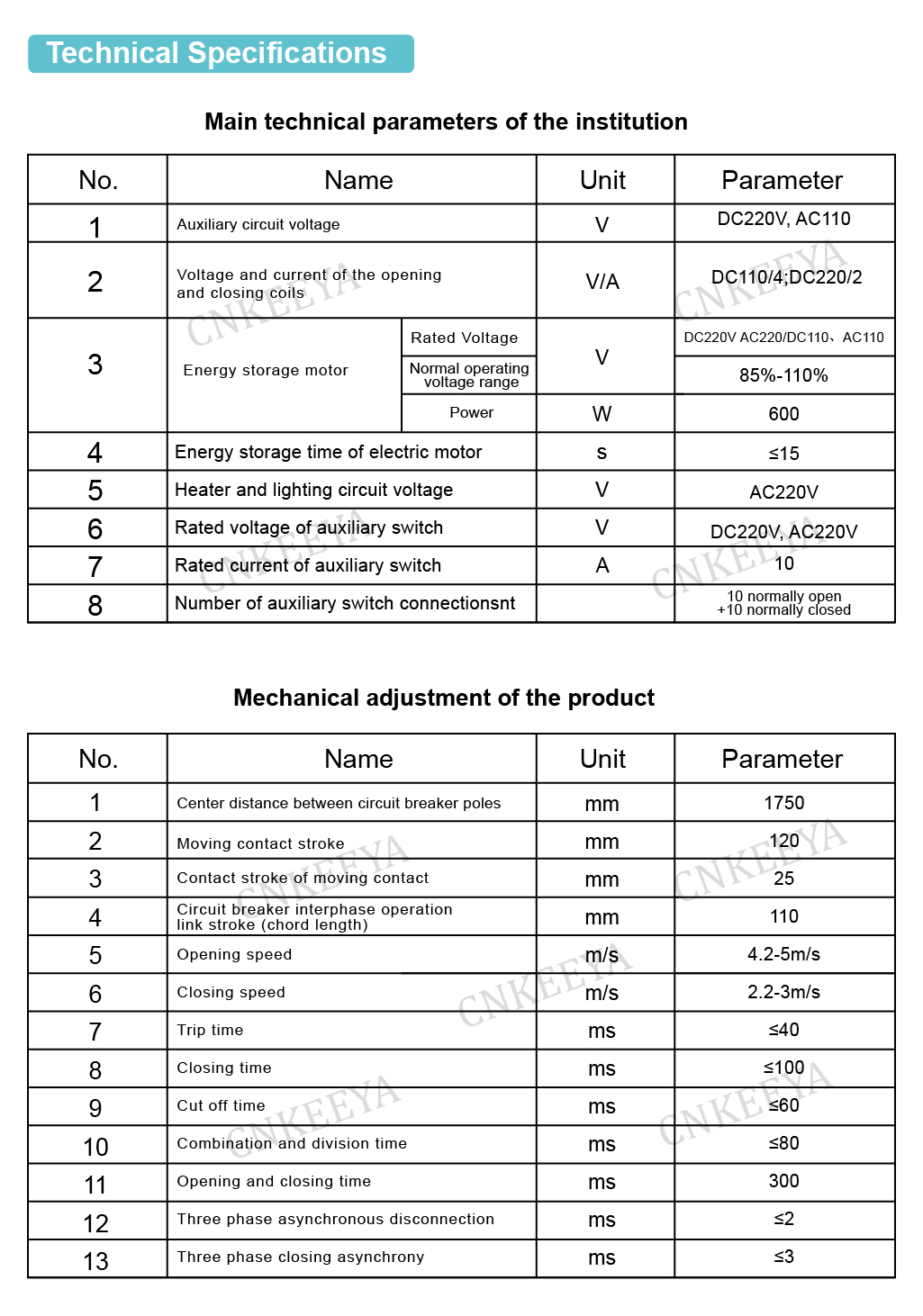

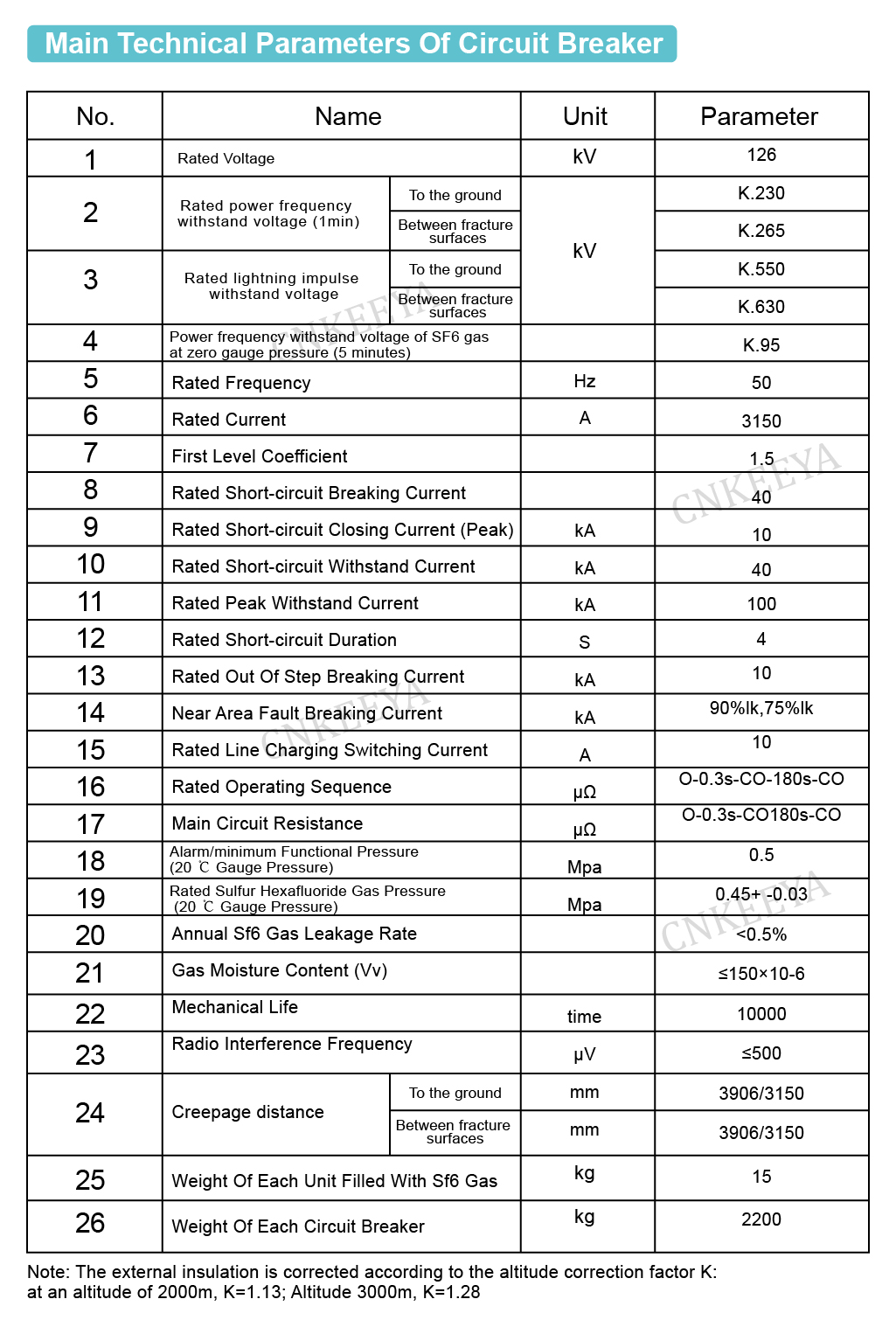

 Paramètres électriques assignés (tension, courant, courant de coupure, etc.)

 Conditions environnementales d'utilisation (température ambiante, altitude, niveau de pollution de l'environnement)

 Paramètres électriques nominaux du circuit de commande (tension nominale du moteur de stockage d'énergie, tension nominale des bobines d'ouverture et de fermeture) ; Les noms et quantités des pièces de rechange, équipements spécialisés et outils requis (à commander séparément) ;

 Le sens de câblage du terminal à la fois.
