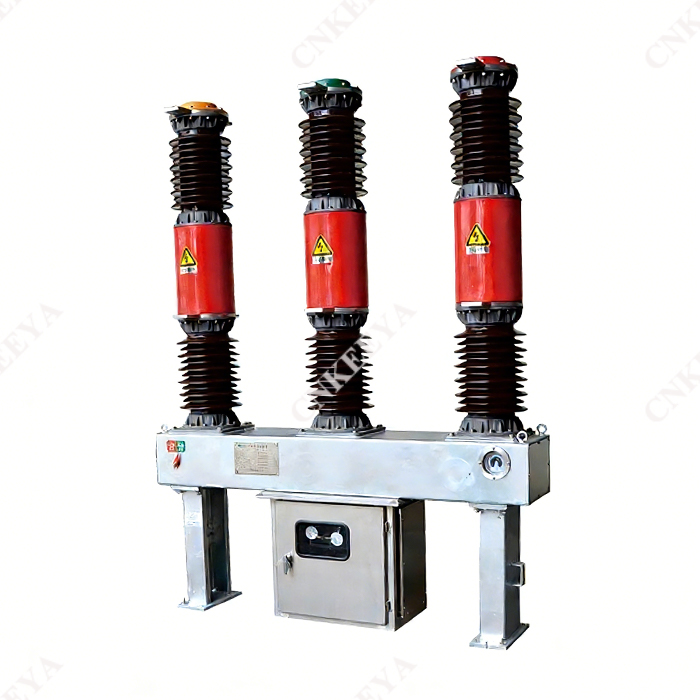

Disjoncteur extérieur d'hexafluorure de soufre LW36-40.5 (W)/T2000-31.5

Aperçu

 Le disjoncteur extérieur à l'hexafluorure de soufre LW36-40.5 (W)/T2000-31.5 est un équipement électrique dans les systèmes d'alimentation triphasés AC 50 Hz, adapté au contrôle et à la protection des systèmes d'alimentation à tension nominale de 40,5 kV. Il est équipé de transformateurs de courant internes ou externes à des fins de mesure et de protection.

Caractéristiques structurelles

 Le disjoncteur à hexafluorure de soufre LW36-40,5 est une structure extérieure à pilier en porcelaine, équipée d'un mécanisme de commande à ressort CT35. Le mécanisme et le corps sont disposés en forme de « T », avec un petit volume global, un poids léger, une structure simple, une faible puissance de fonctionnement et une installation et un débogage faciles. Durée de vie mécanique de 10 000 cycles, adaptée à un fonctionnement fréquent ;

 Adopter une chambre d'extinction d'arc à air comprimé avec d'excellentes performances de coupure et une durée de vie électrique jusqu'à 20 fois ;

 Les performances d'étanchéité sont fiables. Le joint statique adopte une structure de bague d'étanchéité en forme de O et le joint dynamique adopte une bague d'étanchéité en forme de V avec structure de compensation de pression à ressort. Le tableau de câblage secondaire du transformateur est produit par un processus d'injection sous pression, avec de fortes performances anti-vieillissement, garantissant que le taux de fuite d'air annuel est ≤ 0,5 % ;

 Le châssis et le support d'installation sont constitués de rouleaux de tôles d'acier intégrés, utilisant des composants standard à haute résistance et avec une fiabilité mécanique élevée ;

 Le noyau de fer de qualité mesure du transformateur de courant interne ou externe est constitué d'un matériau à haute conductivité magnétique en alliage microcristallin, avec un niveau de précision allant jusqu'à 0,2 ou 0,2S. Chaque phase du produit peut être équipée de 2 à 4 transformateurs de courant.

 Instructions de commande

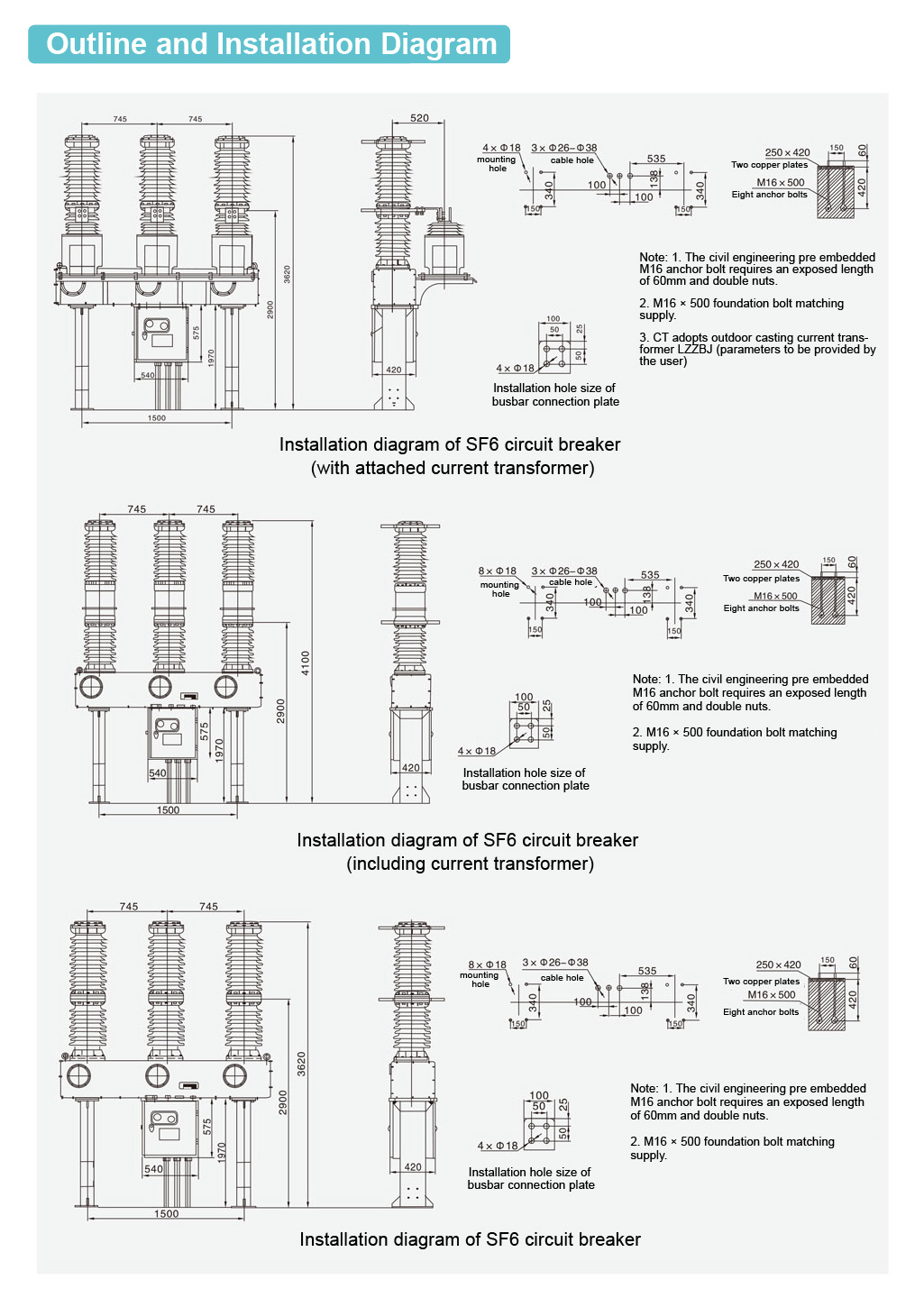

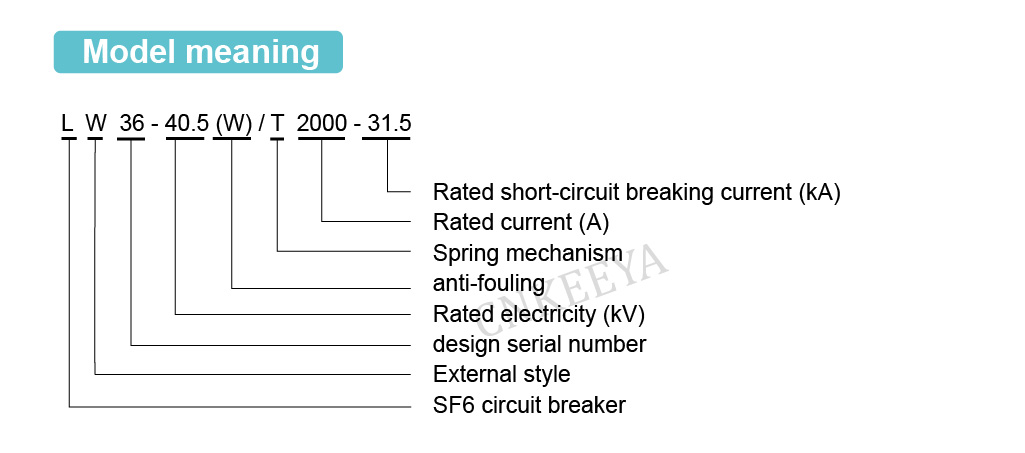

 Modèle et spécifications du disjoncteur ;

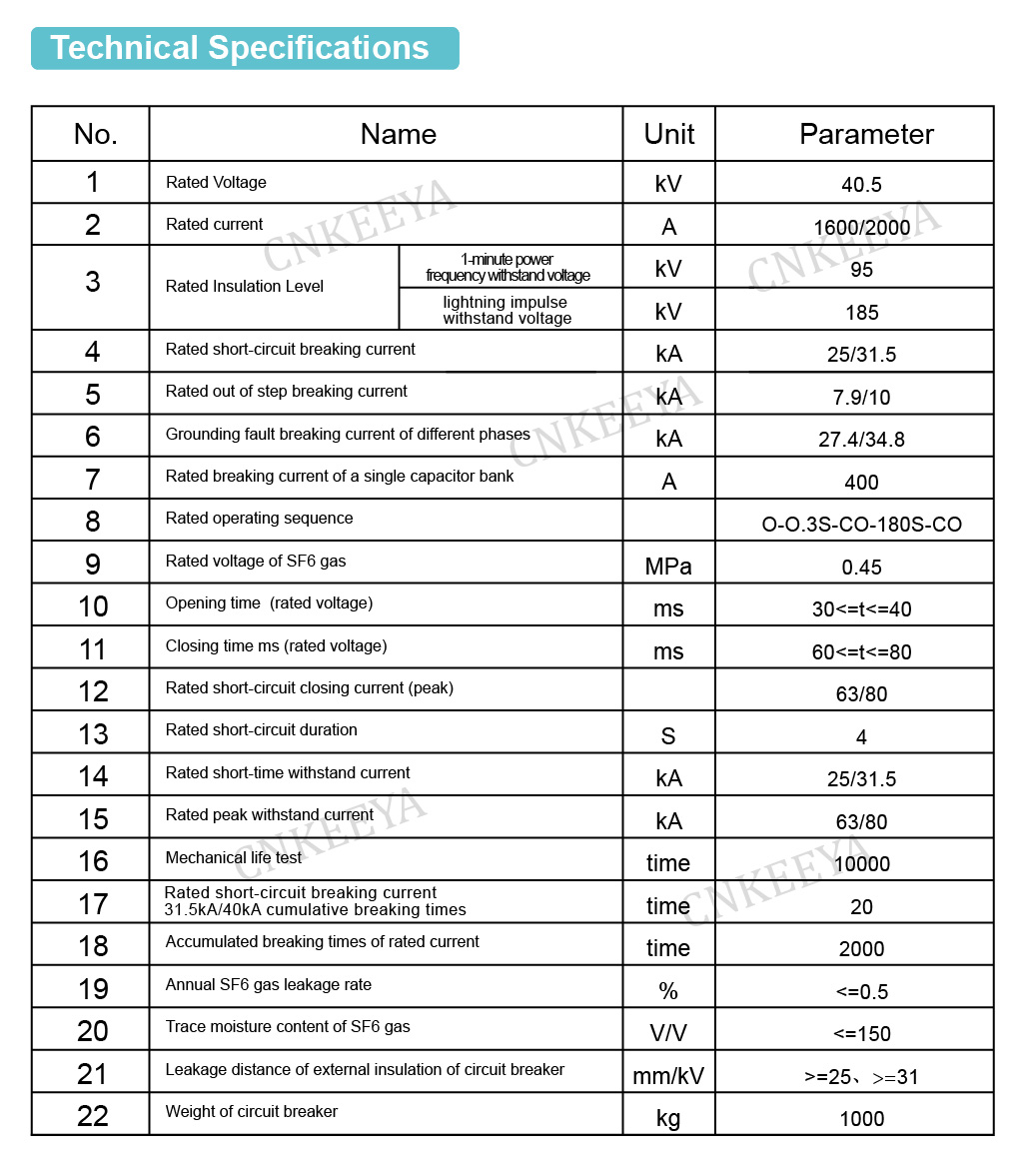

 Paramètres électriques assignés (tension, courant, courant de coupure, etc.)

 Conditions environnementales d'utilisation (température ambiante, altitude, niveau de pollution de l'environnement) ; Paramètres électriques nominaux du circuit de commande (tension nominale du moteur de stockage d'énergie, tension nominale des bobines d'ouverture et de fermeture) ; Noms et numéros des pièces de rechange, équipements spécialisés et outils requis (à commander séparément)

 Le sens de câblage du terminal à la fois.
