En tant que principaux fournisseurs, CNKeeya est fier d'offrir des solutions exceptionnelles pour la distribution d'énergie avec leurs armoires de distribution et de contrôle basse tension XL-21. Renommé pour leur engagement envers la haute qualité, Keeya garantit que chaque armoire répond aux normes strictes, offrant un contrôle fiable et efficace sur les systèmes basse tension. En mettant l'accent sur l'ingénierie de précision, les produits de CNKeeya témoignent de leur dévouement à l'excellence dans le domaine de la distribution électrique, ce qui en fait un choix de confiance pour ceux qui recherchent des solutions de haut niveau pour leurs besoins en armoire de contrôle.
Cnkeeya, reconnu comme fournisseurs de haut niveau, excelle dans la fourniture d'armoires de distribution et de contrôle basse tension de haute qualité de haute qualité, garantissant une précision et une fiabilité inégalées dans les systèmes de distribution d'énergie.

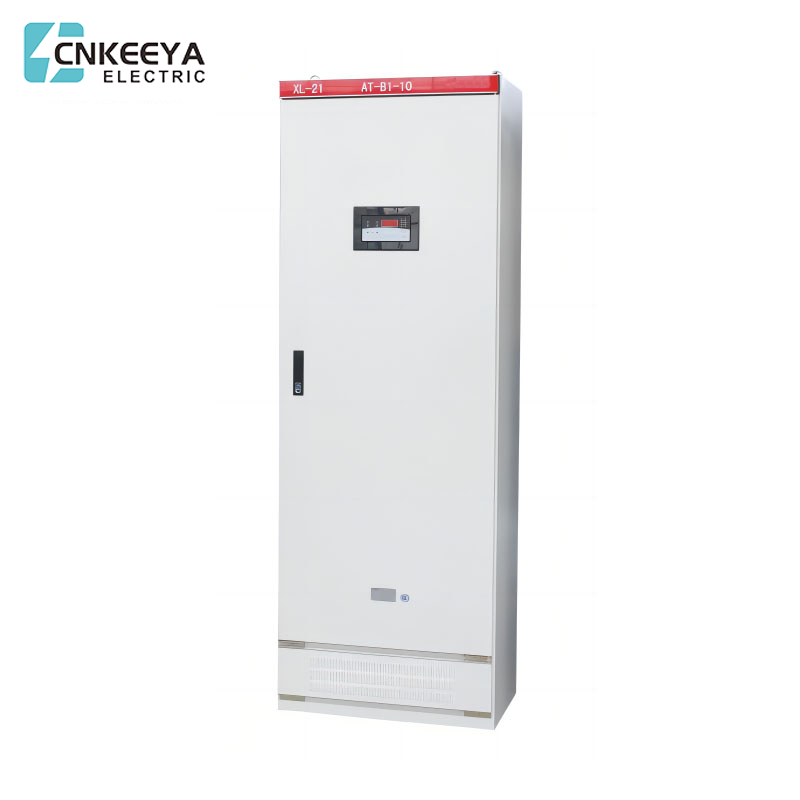

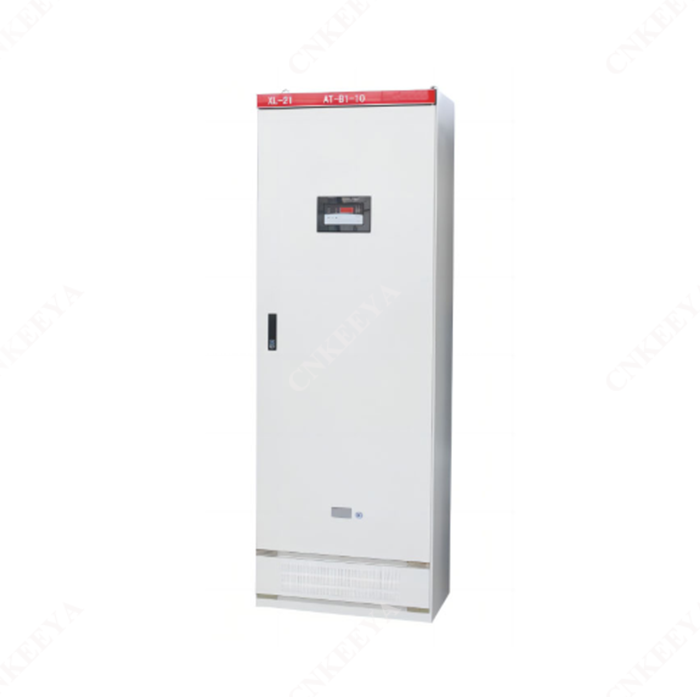

La nouvelle boîte électrique XL-21 est largement utilisée dans les centrales électriques et les entreprises industrielles et mines. Il est utilisé pour la distribution de puissance ou d'éclairage dans moins de 500 V triphasé avec trois phases à trois fils, trois phases à quatre fils, à cinq fils triphasés, etc. des systèmes de distribution de puissance, tels que l'installation intérieure contre le mur, le fonctionnement devant l'écran et la maintenance devant l'écran; Le corps de la boîte est une structure entièrement fermée, assemblée par des matériaux en forme de C ou de 8 mf. Un nouveau type de commutateur de résolution de charge rotatif est utilisé dans la boîte, qui peut être utilisé avec charge. La porte d'entrée est équipée d'une tension et d'un courant indiquant des instruments, ainsi que des lumières du signal, des boutons, des interrupteurs de changement et d'autres composants maîtres. La boîte de distribution adopte les nouveaux composants auto-conçus, la structure compacte, l'apparence magnifique, la maintenance pratique et une variété de solutions de câblage à choisir. Il s'agit d'un produit idéal pour remplacer l'ancienne boîte d'alimentation XL-21.
● Température ambiante: -5 ℃ ~ + 40 ℃, et la température moyenne à l'intérieur de 24h ne dépasse pas + 35 ℃.
● Altitude: pas plus de 2000m.
● Humidité relative: pas plus de 50% lorsque la température de l'air ambiant est de +40 ℃; Une humidité relative plus élevée peut être possible à des températures plus basses (par exemple: 90% à + 20 ℃), en tenant compte des changements de température admissibles produisent une condensation modérée.
● Lorsque l'équipement est installé, l'inclinaison du plan vertical ne doit pas dépasser 5 °.
● L'équipement doit être installé dans un endroit où il n'y a pas de vibrations sévères, d'impact et de corrosion.
Remarque: Si vous dépassez les conditions ci-dessus, vous pouvez consulter notre entreprise.
|
Série n ° |
Nom |
Unité |
Valeur |
|
1 |
Tension nominale du circuit principal |
V |
AC: 380 |
|
2 |
Tension nominale du circuit auxiliaire |
V |
AC: 220 380 |
|
3 |
Fréquence nominale |
HZ |
50 |
|
4 |
Tension d'isolation nominale |
V |
660 |
|
5 |
Courant nominal |
A |
≤ 800A |
Xl-21 Nouvelle série Power Box
Après l'arrivée du produit, vérifiez d'abord si l'emballage est intact et en bon état.
● L'acier de base du canal et les boulons pour l'installation du produit sont préparés par l'utilisateur, et le trou de connexion entre l'acier du canal de base et le corps de l'armoire (voir figure 1)
● Une fois le produit installé, effectuez des inspections et des tests avant de le mettre en service
● Vérifiez si le corps de l'armoire est décollé du film de peinture multicouche et si l'armoire est sèche et propre;
● Si la mise en marche des principaux appareils électriques et des contacts auxiliaires est fiable et précis;
● Si le principe de sélection et de câblage des composants principaux est conforme au dessin schématique;
● Utilisez un hmmètre MEGO 500 V avec une valeur d'isolation d'au moins 1m2. Lors de la mesure, faites attention pour déconnecter le câblage des composants électroniques qui ne peuvent pas résister à la tension.
● Précautions pour une utilisation
Une fois que le disjoncteur d'air à basse tension est allumé et éteint pendant plusieurs fois, il provoquera des brûlures des principaux contacts et générera des matériaux de carbone afin d'augmenter la résistance aux contacts. Le disjoncteur d'air à basse tension universel doit être maintenu et réparé régulièrement en fonction des exigences de ses instructions de fonctionnement.
| A | B | C | D | H |
| 800 (600) Facultatif | 500 (400) facultatifs | 650 (450) | 450 (350) | 1800 (1600) Facultatif |
● Tous les modèles du produit (y compris le numéro de solution de circuit principal et le numéro de plan de circuit auxiliaire
● Le diagramme du système de circuit principal, le diagramme de disposition de l'armoire.
● Le schéma électrique du circuit auxiliaire.
● Liste des composants de l'armoire (spécifications principales du bus).
● La couleur de l'armoire (si elle n'est pas requise, elle est fournie en gris beige) et la taille de l'armoire. Autres exigences spéciales incompatibles avec les conditions de service normales du produit.
