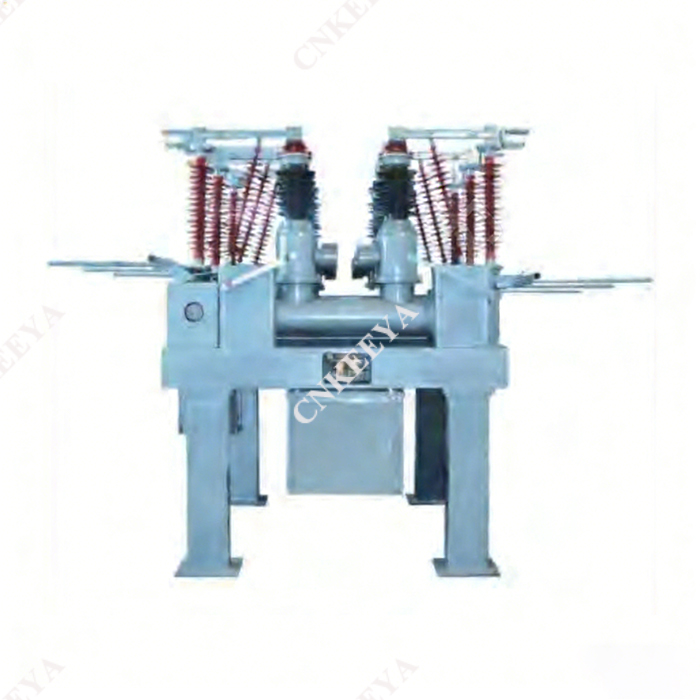

Appareil électrique combiné fermé de type ZWC□-40,5Z/1600A-31,5kA

Aperçu

 1.1 L'appareil électrique combiné fermé extérieur de type ZWC□-40,5Z/1 600 A-31,5 kA est un ensemble d'appareillage de commutation intégré avec de l'air comme moyen d'isolation externe et du gaz SF₆ comme moyen d'extinction d'arc. Il est utilisé pour le contrôle et la protection des systèmes de transmission et de distribution de courant alternatif triphasé de 40,5 kV et convient également pour une utilisation comme disjoncteur de liaison et dans des scénarios de commutation de batteries de condensateurs. Ce produit est idéal pour les sous-stations urbaines, les sous-stations industrielles et les sous-stations montagneuses avec des contraintes foncières. Il présente les avantages suivants :

 Les disjoncteurs, sectionneurs, sectionneurs de terre, transformateurs de courant, transformateurs de tension, parafoudres, fusibles, jeux de barres et autres composants sont organiquement intégrés sur des supports structurels en acier mis à la terre, bénéficiant d'une structure compacte.

 Il n'occupe que 30 à 50 % de l'espace des équipements de type divisé, ce qui permet d'économiser du terrain et de réduire les coûts de construction du projet.

 La baie entière est préfabriquée en usine, l'assemblage et la mise en service étant terminés en usine et livrés sur le site d'installation dans son ensemble, raccourcissant ainsi la période d'installation.

 Des chambres d'extinction d'arc hautes performances, des transformateurs de tension, des parafoudres à isolant composite et des sectionneurs aux performances éprouvées sont adoptés, permettant un fonctionnement pratiquement sans entretien et une fiabilité élevée.

 Des jeux de barres autoportants préfabriqués en usine sont utilisés entre les baies, éliminant ainsi le besoin pour l'utilisateur de construire des cadres de support.

 La disposition est flexible et adaptable à différents modes de câblage.

 Le disjoncteur peut être hissé intégralement pour l'entretien ou le remplacement, minimisant ainsi le temps de coupure de courant provoqué par des défauts de carrosserie à moins de 3 heures.

 1.2 Le ZWC□-40.5 est équipé des composants et systèmes de haute qualité suivants :

 Chambre d'extinction d'arc auto-énergétique avec un pouvoir de coupure de 31,5kA et un temps de coupure total de 3 cycles ; il présente une structure simple et fiable et peut atteindre 20 fois la coupure à pleine capacité.

 Mécanisme de commande à ressorts CTB, répondant à l'exigence "sans huile" pour les appareillages de commutation ; il présente d'excellentes caractéristiques mécaniques, une structure compacte et une fiabilité élevée, et a obtenu des brevets nationaux et a été récompensé en tant que produit scientifique et technologique.

 Tous les sectionneurs sont équipés d'isolateurs composites et adoptent une structure rotative directe à un seul bras d'une grande simplicité et fiabilité ; Des doigts de contact en cuivre dispersé plaqué argent graphite auto-force sont utilisés, offrant de bonnes performances de contrainte structurelle, une forte capacité de transport de courant et un fonctionnement sans entretien.

 Toutes les pièces métalliques exposées sont traitées avec une technologie anticorrosion avancée, garantissant l'absence de rouille pendant 20 ans dans des conditions générales de pollution.

 1.3 Le ZWC□-40.5 est conforme aux normes nationales GB1984-2003, GB11032-89 et GB1985-2004, et répond aux exigences des normes IEC56, IEC99-4, IEC129 et IEC694 de la Commission électrotechnique internationale (CEI). Tous les autres composants internes répondent à leurs exigences standard respectives.

 Structure et principe de fonctionnement

 2.1 Ce produit est conçu pour une application extérieure. Les conditions environnementales de fonctionnement sont les suivantes

 un. Altitude : Ne dépassant pas 2000m (négociable à la commande)

 b. Température ambiante : -40 ℃ ~ +40 ℃

 c. Humidité relative : moyenne quotidienne ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % (à 25 ℃)

 d. Vitesse du vent : Pas plus de 35 m/s

 e. Classe de pollution : Classe IV, ligne de fuite nominale supérieure à 31 mm/kV

 f. Aucun environnement inflammable, explosif, chimiquement corrosif ou soumis à de fortes vibrations

 g. Intensité sismique : Ne dépassant pas le niveau 8

 h. Épaisseur du revêtement de glace : pas plus de 10 mm
