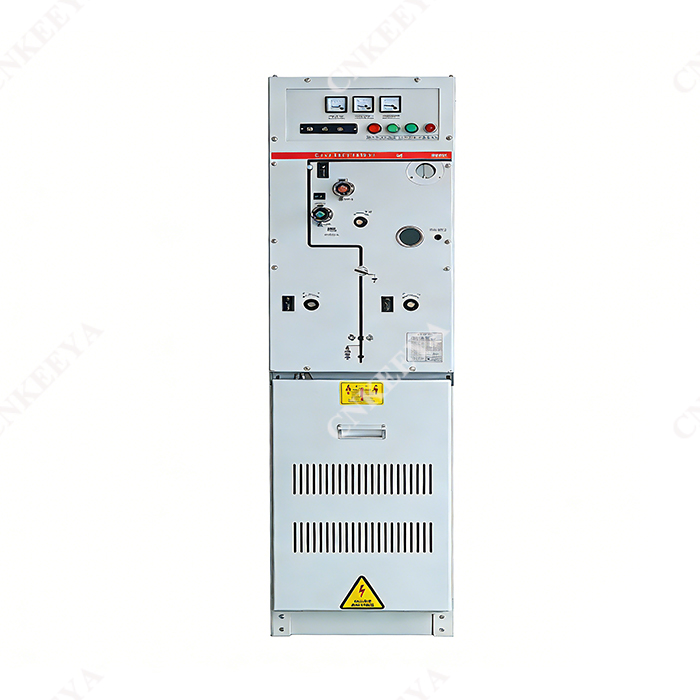

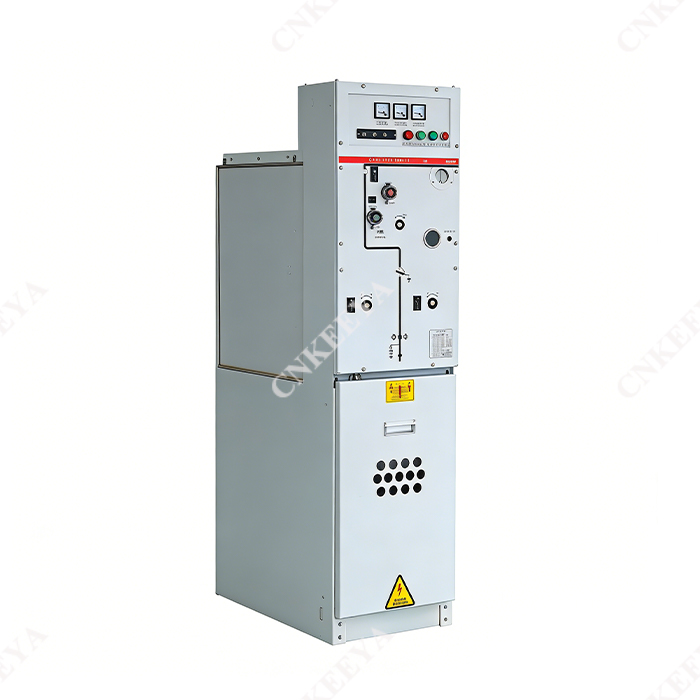

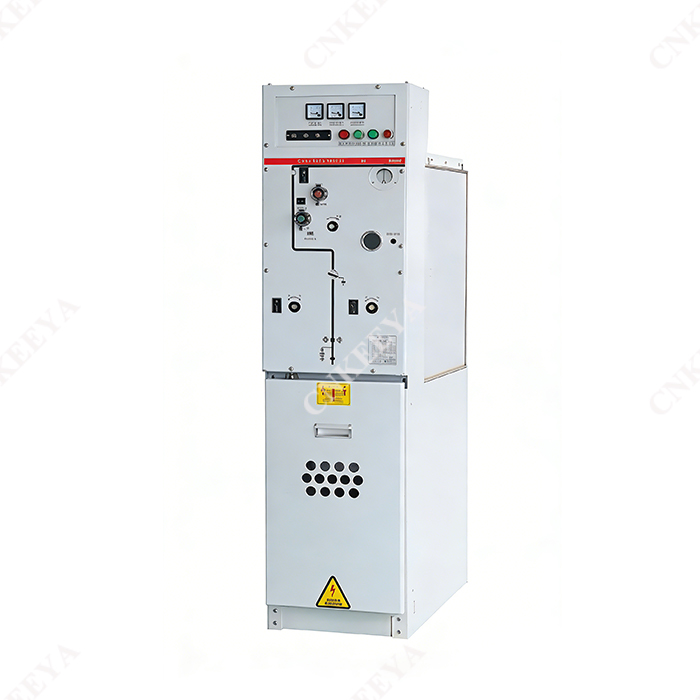

Unité principale à anneau isolé solide 12 kV

CNKEEYA, unité principale à anneau isolé solide 12 kV, un fournisseur réputé basé en Chine, se spécialise dans la fourniture d'unités principales à anneau isolé solide de haute qualité pour des solutions de distribution électrique efficaces et fiables. L'unité principale à anneau isolé solide GTXGN □-12 est une nouvelle génération d'unité principale à anneau isolant composite de type protection de l'environnement développée par notre société. Il est principalement composé de trois parties, à savoir l'unité V (unité de disjoncteur), l'unité C (unité de commutateur de charge), l'unité F (unité combinée), chaque unité peut être utilisée seule ou peut également être librement étendue, sa structure est divisée en salle d'instruments de contrôle intelligent, mécanisme de fonctionnement et partie principale, la salle d'instruments peut correspondre à la protection du micro-ordinateur (contrôleur), elle utilise un mécanisme de fonctionnement à ressort et la partie principale adopte un processus de gel automatique d'APG, l'interrupteur d'isolement et la chambre d'extinction d'arc sont complètement enfermés dans le résine époxy et un joint spécial est utilisé pour connecter le bus.

La chambre d'extinction d'arc adopte un matériau de contact spécial en cuivre et chrome --- contact de champ magnétique longitudinal de type R et un processus d'étanchéité unique complet. La capacité de coupure et la stabilité du courant de court-circuit, la durée de vie électrique, l'élévation de température et le niveau d'isolation de cette chambre d'extinction d'arc (matériau de contact en cuivre et en aluminium, structure de contact de champ magnétique longitudinal en forme de coupe et processus d'étanchéité unique incomplet) ont été évidemment améliorés par rapport au précédent. Le mécanisme de fonctionnement adopte le mécanisme de fonctionnement élastique qui est intégré au commutateur, c'est-à-dire que le commutateur d'isolement et le mécanisme de fonctionnement élastique du commutateur principal sont intégrés, ce qui peut facilement réaliser le verrouillage, et les pièces du mécanisme sont moins nombreuses, réduisant les liaisons de transmission inutiles avec une grande fiabilité, et le fonctionnement électrique peut être installé en fonction des besoins des utilisateurs.

Appareillage de commutation entièrement isolé à isolation solide : il adopte un matériau isolant solide comme moyen isolant principal et connexion conductrice. Une fois que le commutateur d'isolement, le commutateur de mise à la terre, le bus principal, le bus de dérivation et d'autres circuits électriques dominants sont simples ou combinés, le milieu isolant solide est enveloppé et emballé dans un ou plusieurs modules avec certaines fonctions, qui peuvent être recombinés ou étendus avec une isolation complète et des performances d'étanchéité complètes. Le mécanisme à trois stations peut ouvrir et fermer le courant de charge, et peut également réaliser un fonctionnement manuel et électrique.

État de service

● Température ambiante : -45℃+45℃

● Humidité : moyenne relative moyenne maximale ≤95 %, moyenne mensuelle ≤90 %

● Altitude : ≤4000 mètres

● Capacité sismique : 8 degrés

● Degré de protection : IP67 pour le tube fusible du corps électrifié, coque de l'armoire électrique IP3X

Norme exécutive

GTXGN□-12

Unité principale à anneau isolé solide

● CEI 62271-1-2017 Appareillage de commutation et de contrôle haute tension - partie 1 : spécifications communes

● CEI 620071-200-2003 Appareillage de commutation et de commande à haute tension - partie 200 : Appareillage de commutation et de commande sous enveloppe métallique pour tensions nominales supérieures à 1 kV et jusqu'à 52 kV inclus

● GB3906-2006 Appareillage de commutation et de commande sous enveloppe métallique à courant alternatif pour tension nominale supérieure à 3,6 kV et jusqu'à 40,5 kV inclus

● GB/T11022-2011 Spécifications communes pour les normes d'appareillage de commutation et de commande haute tension

● GB1984-2014 Disjoncteurs à courant alternatif haute tension

● GB1985-2014 Sectionneurs et sectionneurs de terre à courant alternatif haute tension

● GB3804-2017 Commutateurs à courant alternatif haute tension pour tension nominale supérieure à 3,6 kV et inférieure à 40,5 kV

● DL/T404-2018 Appareillage de commutation et de commande sous enveloppe métallique à courant alternatif pour tensions nominales supérieures à 3,6 kV et jusqu'à 40,5 kV inclus

● Q/GDW730-2012 Spécifications pour les unités principales en anneau à isolation solide de 12 kV

Paramètre technique

Paramètre technique de l'appareillage de commutation

Sécurité et protection de l'environnement

Protection de l'environnement

Taille du contour
