En tant que fournisseurs dévoués, nous accordons la priorité à la durabilité et à l'innovation et nos appareillages de commutation sous enveloppe métallique à isolation gazeuse respectueux de l'environnement garantissent une distribution électrique efficace et fiable tout en minimisant l'impact sur l'environnement. Associez-vous à Keeya pour une technologie avancée, des pratiques respectueuses de l'environnement et des solutions d'appareillage de commutation fiables qui répondent aux besoins changeants de l'industrie.

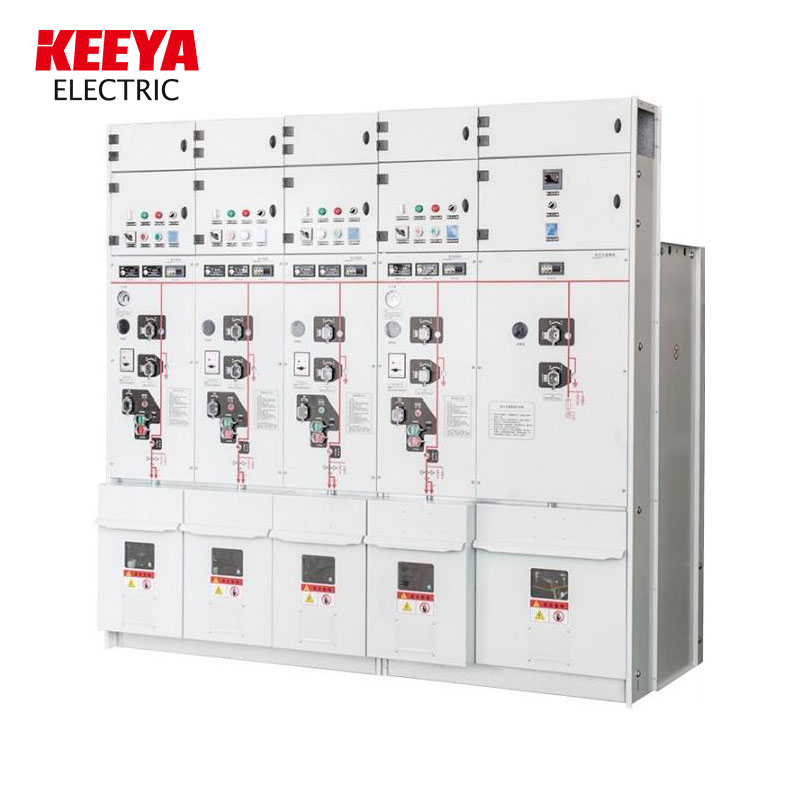

Appareillage de commutation fermé par métal à isolation gazeuse respectueux de l'environnement
Keeya, l'un des principaux fournisseurs basés en Chine, propose des solutions d'appareillage de commutation sous enveloppe métallique à isolation gazeuse de pointe et respectueuses de l'environnement. L'appareillage de commutation sous enveloppe métallique à isolation gazeuse respectueux de l'environnement de la série Air12 adopte une chambre d'extinction d'arc sous vide pour l'extinction de l'arc, avec un gaz respectueux de l'environnement comme moyen d'isolation principal, une petite quantité de support d'isolation solide et le circuit principal Sans aucune encapsulation, il se trouve à une pression manométrique nulle ou à une pression légèrement positive pendant le fonctionnement normal (la pression de la boîte à air est de 0,02 MPa), et la capacité d'isolation entre les phases répond aux exigences d'isolation de l'air à une pression manométrique nulle.
L'appareillage de commutation à boîtier métallique isolé au gaz respectueux de l'environnement est une armoire isolée au gaz écologique intelligente triphasée couramment utilisée et est largement utilisé dans divers ensembles complets d'appareillage de commutation. Avec la concentration de la population nationale, le marché de l'électricité doit être adapté, et la demande d'appareillages de commutation à isolation gazeuse respectueux de l'environnement augmentera également avec le développement du marché ; Le potentiel du marché doit encore être développé. Dans le même temps, grâce à l'intégration de multiples fonctions telles que la collecte et le contrôle des données, le traitement et le stockage des données, la surveillance en ligne et l'analyse avancée de l'appareillage de commutation, le produit fournit une surveillance et une gestion intelligentes en ligne du réseau de distribution, lui permettant de fonctionner dans un état sûr, fiable, de haute qualité et efficace, permettant la surveillance, le contrôle et la gestion à distance du réseau de distribution du système électrique et répondant aux exigences d'optimisation du réseau électrique, de sécurité électrique, de gestion de l'énergie, d'économie d'énergie et de réduction de la consommation ; Le système peut également être largement utilisé dans les domaines de la distribution d'énergie intelligente tels que les transports, les usines, les hôpitaux, les écoles, les bâtiments, les communautés résidentielles et les bâtiments commerciaux.

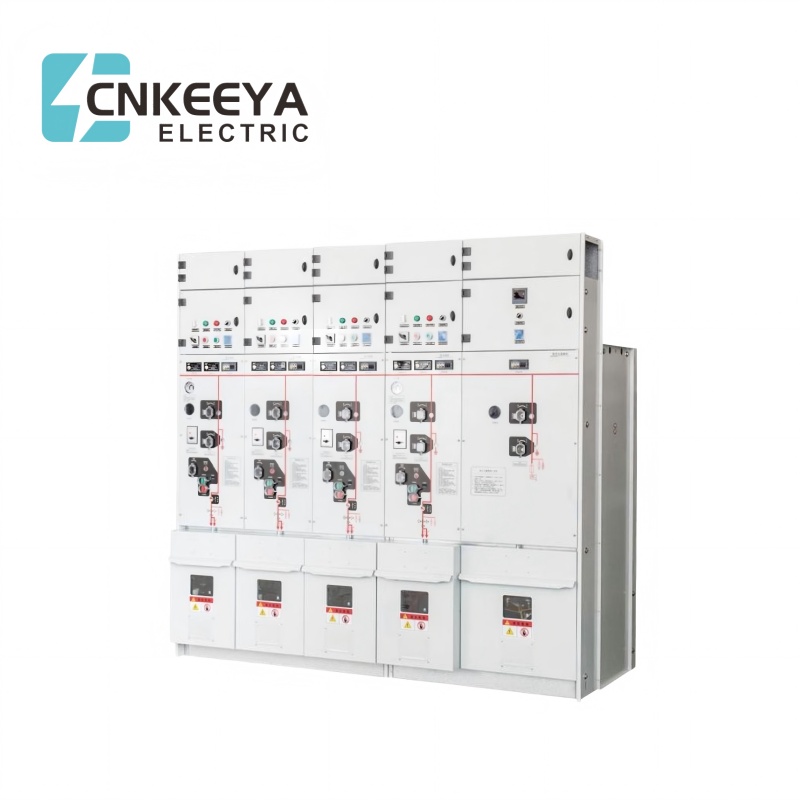

appareillage sous enveloppe métallique à isolation gazeuse respectueux de l'environnement
L'appareillage de commutation à boîtier métallique isolé au gaz respectueux de l'environnement de la série Air-12 adopte une chambre d'extinction d'arc sous vide pour éteindre l'arc. Le gaz respectueux de l'environnement est le principal moyen isolant, avec une petite quantité de supports d'isolation solides, et le circuit principal est exempt de toute encapsulation. En fonctionnement normal, il s'agit d'une pression manométrique nulle ou d'une micro pression positive (la pression d'air de la boîte à air est ≤ 0,02 MPa), et la capacité d'isolation de la phase à la terre et entre les phases répond aux exigences d'isolation de l'air sous jauge zéro. pression.
L'appareillage de commutation à boîtier métallique isolé au gaz respectueux de l'environnement est une armoire isolée au gaz intelligente et respectueuse de l'environnement triphasée à courant alternatif couramment utilisée et est largement utilisée dans divers ensembles complets d'appareillage de commutation. Avec la concentration de la population nationale, le marché de l'électricité doit être adapté, et la demande d'appareillages isolés au gaz respectueux de l'environnement augmentera également avec le développement du marché, le potentiel du marché reste à développer. En même temps, comme le produit intègre de multiples fonctions telles que l'acquisition et le contrôle des données, le traitement des données et stockage, surveillance en ligne de l'appareillage et analyse avancée, il effectue une surveillance et une gestion intelligentes en ligne du réseau de distribution, permettant au réseau de distribution de fonctionner dans un état sûr, fiable, de haute qualité et efficace, réalisant une surveillance, un contrôle et une gestion à distance du Réseau de distribution du système électrique et réalisation des exigences d'optimisation du réseau électrique, de sécurité électrique, de gestion de l'énergie, d'économie d'énergie et de réduction de la consommation. Le système peut également être largement utilisé dans les transports, les usines, les hôpitaux, les écoles, les bâtiments, les zones résidentielles, commerciales immeubles de bureaux et autres domaines de distribution d'énergie intelligente.
● Température maximale : +40℃
● Température minimale : -25℃
● Température moyenne sur 24h : ≤35℃
● Humidité relative moyenne maximale : moyenne sur 24 h ≤95 %, moyenne mensuelle ≤90 %
● Altitude : ≤1 500 m (type conventionnel, sous pression de remplissage de gaz standard), des instructions spéciales sont nécessaires pour une altitude > 1 500 m
● Pour des conditions de fonctionnement spéciales au-delà de l'environnement d'utilisation normal, nous pouvons négocier à l'avance.
Air-12/T630-25
appareillage sous enveloppe métallique à isolation gazeuse respectueux de l'environnement
Non. |
Article |
ModuleC |
Module F |
Module V |
|
Interrupteur de charge |
Combinaison interrupteur-fusible |
Disjoncteur à vide |
Interrupteur d'isolement/mise à la terre |
||
1 |
Tension nominale |
12 |
|||
2 |
Tension de tenue à la fréquence industrielle de 1 min |
42/48 |
|||
3 |
Foudre tension de tenue aux chocs |
75/85 |
|||
4 |
Courant nominal |
630 |
125* |
630 |
630 |
5 |
Pouvoir de coupure |
|
|
|
|
6 |
Courant de coupure en boucle fermée |
630 |
|
|
|
7 |
Courant de coupure de charge du câble |
135 |
|
|
|
8 |
Courant de coupure de charge actif de 5 % |
31.5 |
|
|
|
9 |
Courant de coupure de défaut à la terre |
200 |
|
|
|
10 |
Courant de coupure de court-circuit |
|
31,5* |
25 |
|
11 |
Courant de transfert nominal |
|
1500 |
|
|
2 |
Maximum courant hors utilisation sélectionné |
|
125 |
|
|
13 |
Courant de création de court-circuit |
63 |
80* |
25 |
|
14 |
Courant de tenue de courte durée |
25 |
|
25 |
25 |
15 |
Durée du court-circuit |
4 |
|
4 |
4 |
16 |
Durée de vie mécanique |
5000 |
5000 |
10000 |
3000 |
17 |
Pression du gaz |
0,025(20℃) |
|||
18 |
Taux de fuite annuel |
≤0,05% |
|||
19 |
Mode d'extinction d'arc |
Extinction d'arc sous vide |
|||
20 |
Degré de protection |
IP67/3X (boîte à air/boîtier) |
Air-12/T630-25
appareillage sous enveloppe métallique à isolation gazeuse respectueux de l'environnement
|
1 voie |
2 voies |
3 voies |
4 voies |
5 voies |
W(mm) |
371 |
696 |
1021 |
1346 |
1671 |
Hmm) |
1336 |
||||
D(mm) |
850 (total 1935) |
La pièce extérieure peut être à coque métallique ou à coque en ciment.
Les dimensions spécifiques doivent être organisées en fonction de la combinaison d'armoires.
