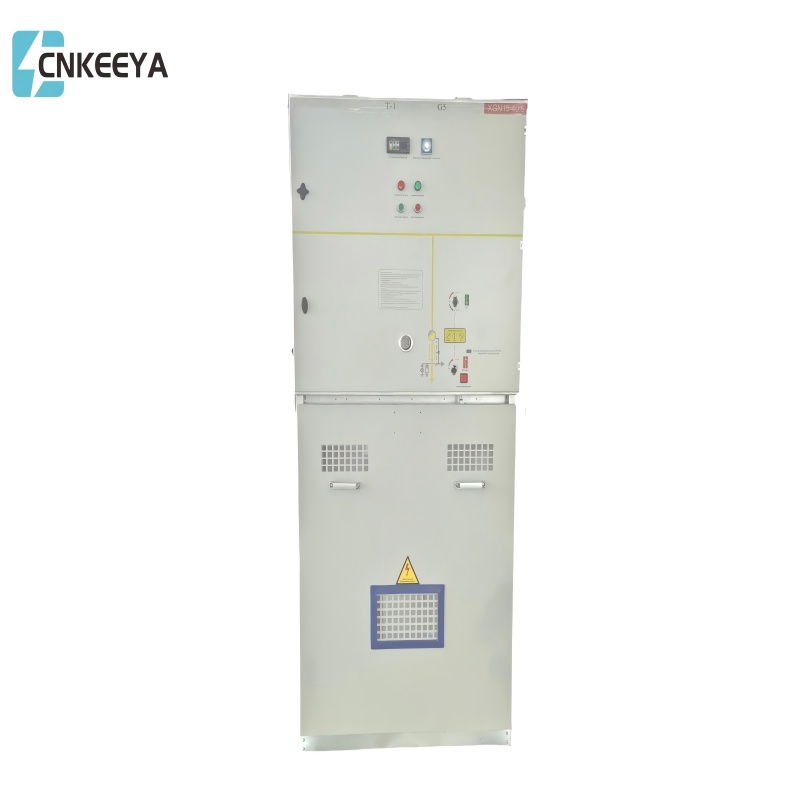

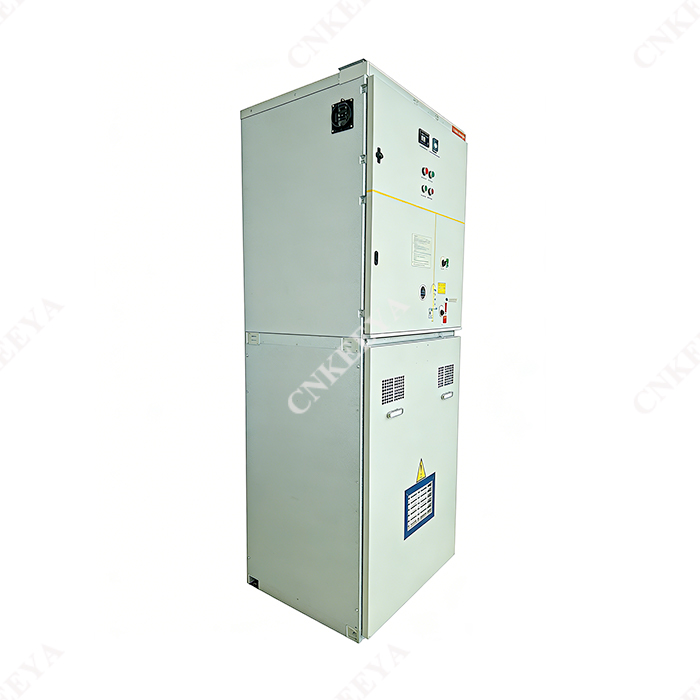

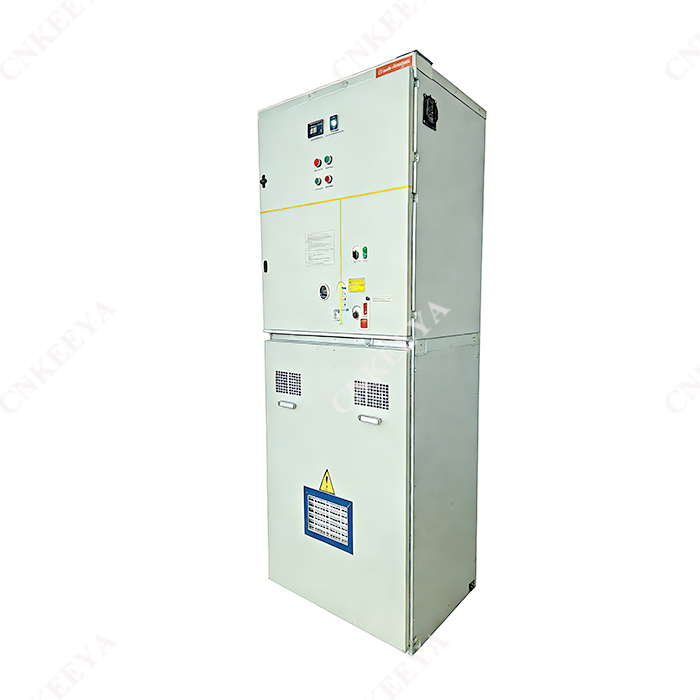

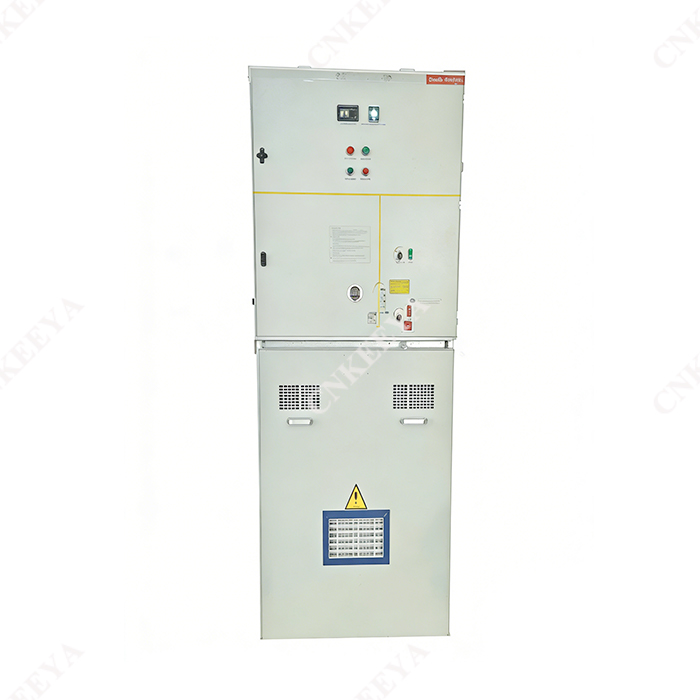

Unité principale à anneau entièrement fermé en métal
  • Unité principale à anneau entièrement fermé en métalUnité principale à anneau entièrement fermé en métal

Unité principale à anneau entièrement fermé en métal

Keeya, un fabricant réputé, est fier de présenter l'unité principale à anneau fermé entièrement en métal, alliant technologie de pointe et solutions rentables. Nous accordons la priorité à la fourniture de produits de haute qualité à des prix compétitifs, en veillant à ce que nos unités principales à anneau fermé entièrement en métal se démarquent comme des solutions fiables et abordables. Associez-vous à Keeya pour accéder à une expertise de fabrication de premier ordre, à la rentabilité et à l'excellence dans le domaine des unités principales en anneau entièrement sous enveloppe métallique. Faites-nous confiance pour des solutions innovantes qui répondent à vos besoins tout en respectant votre budget.

Modèle: XGN□-24KV

envoyer une demande

Description du produit

Keeya, l'un des principaux fabricants, est fier de présenter l'unité principale à anneau fermé entièrement en métal, combinant une technologie de pointe avec un engagement en faveur de la rentabilité. Notre engagement à fournir des produits de haute qualité va de pair avec notre souci de proposer des prix compétitifs. Keeya est une source fiable de solutions rentables dans le domaine des unités principales à anneau entièrement métallique. Associez-vous à nous pour accéder à des produits de premier ordre qui privilégient à la fois la qualité et l’abordabilité.


Augmentez la capacité du transformateur principal et améliorez la capacité d'alimentation électrique de la sous-station.

Améliorer la capacité de transport d'énergie des lignes de distribution et réduire le nombre de lignes de distribution.

Augmentez le rayon d'alimentation des lignes moyenne tension.

Améliorer la qualité de l’alimentation électrique du réseau électrique moyenne tension.

Réduisez la perte de puissance du réseau électrique moyenne tension.

Économisez les métaux non ferreux et les ressources terrestres.


Modèle et signification


État de service

● Altitude : ≤1000m

Température ambiante : température ambiante maximale +40 ℃, température ambiante minimale -35 ℃, différence de température quotidienne maximale 25 ℃ ;

● Humidité relative : humidité relative moyenne quotidienne ≤95 %, humidité relative moyenne mensuelle ≤90 % ;

● Intensité sismique : 8 degrés ;

Fréquence nominale du système : 50 HZ ;

Taux de fuite annuel de SF6 : ≤0,1 % ;

Degré de protection du boîtier : IP3X ;

● Remarque : lors de la commande de ce produit au-delà des conditions ci-dessus, veuillez consulter notre société.


Norme exécutive

● Tensions standard GB/T156

● GB 311.1 Coordination de l'isolation - Partie 1 : Définitions, principes et règles ;

● GB 38043,6 kV ~ 40,5 kV Commutateurs à courant alternatif haute tension pour tension nominale supérieure à 3,6 kV et inférieure à 40,5 kV Appareillage de commutation sous enveloppe métallique à courant alternatif GB 3906 pour tensions nominales supérieures à 3,6 kV et jusqu'à 40,5 kV inclus ;

● GB/T 11022 Spécifications communes pour les normes d'appareillage de commutation et de contrôle à haute tension ;

● GB/T 12 022 Hexafluorure de soufre à usage industriel ;

● Combinaisons interrupteur-fusible à courant alternatif haute tension GB16926 ;

● Panneau d'appareillage haute tension AC intérieur DL/T 404 Unité principale à anneau entièrement métallique


Paramètre technique

Non.

Nom

Unité

Armoire de commande de charge

Armoire combinée interrupteur-fusible

1

Tension nominale

kV

24

2

Fréquence nominale

Hz

50

3

Courant nominal

A

630

125

4

Courant de coupure de charge nominal

A

630

125

5

Courant de tenue de courte durée nominal (effectif)(3s)

kA

20

6

Courant de tenue de crête nominal

kA

50

7

Courant de coupure en boucle fermée

A

630

8

Courant de transfert maximal

A


31.5

9

Éventuel coupure en court-circuit Courant du fusible (efficace)

kA


1400

10

Courant de tenue de courte durée de 2 s de l'interrupteur de mise à la terre

kA

20

11

Temps de coupure du courant nominal

Temps

≥100

12

Durée de vie mécanique

Interrupteur de charge

≥2000

Interrupteur de mise à la terre

≥2000

13

Taux de fuite annuel du gaz SF6

Taux de fuite annuel du gaz SF6

%

≤0,1






14

Tension de tenue à fréquence industrielle de courte durée nominale (efficace)

Sur toute la distance de séparation

kV

64(79)

Distance d'ouverture de l'interrupteur

kV

64(79)

Phase à phase, phase à terre

kV

50(65)

tension nominale de tenue aux impulsions de foudre (crête)

Sur toute la distance de séparation

kV

110(145)

Distance d'ouverture de l'interrupteur

kV

110(145)

Phase à phase, phase à terre

kV

95(125)

15

Limite d'échauffement

K

Selon GB/T11022

16

Mécanisme de commande


Manuel ou électrique plus manuel

17

Tension de fonctionnement

V

DC110 recommandé, DC24 ou DC48 en option AC220

18

Distance d'isolement des pièces isolantes dans l'armoire

mm/kV

≥20(24kV)220(calculé selon 24kV)

19

Degré de protection du boîtier


IP3X

20

Distance d'air libre du conducteur nu (phase à terre et phase à phase)

mm

≥180

21

Courant de coupure de charge nominal du câble

A

25

22

Courant d'inductance de commutation de transformateur à vide

A

0 ~ 15A

23

Asynchronie d'ouverture et de fermeture

MS

<5

24

Résistance du circuit principal (hors fusible)

<140

Remarque : le courant nominal de la combinaison interrupteur-fusible est utilisé pour l'appareil combiné complet de l'interrupteur de charge et du fusible sélectionné. Les données en dehors des parenthèses se réfèrent au système de mise à la terre du point neutre grâce à une faible résistance, et les données à l'intérieur des parenthèses font référence à la mise à la terre du point neutre ou au système non mis à la terre via une bobine de suppression d'arc.


Unité principale à anneau entièrement métallique

Taille du contour


Schéma de principe de l'armoire de ligne entrante (sortante)

Objectif de l'armoire électrique

Largeur du meuble (mm)

Profondeur de l'armoire (mm)

Hauteur du meuble (mm)

Entrant armoire

750

1020

1900

Cabinet sortant

500

1020

1900

armoire

500

1020

1900

Armoire buscouple

500

1020

1900

Cabinet de couple vice-bus

500

1020

1900

Armoire de transition pour bus

500

1020

1900

Mesure armoire

1120

1020

1900

Note:

1. La profondeur nominale de l'armoire électrique comprend tous les bords extérieurs du panneau de porte (à l'exclusion des éléments convexes, des serrures, des goupilles et des parties convexes du panneau de porte)

2. La hauteur nominale de l'armoire électrique, y compris tous les bords extérieurs de la tête (à l'exclusion des anneaux convexes)
