Keeya, un fournisseur distingué, présente l'unité principale à anneau rempli de gaz entièrement fermée et entièrement isolée, offrant une technologie de pointe à faible coût. Notre engagement à fournir des solutions rentables nous positionne comme leader du secteur. En mettant l'accent sur la qualité et l'abordabilité, Keeya garantit que nos unités principales en anneau remplies de gaz entièrement fermées et entièrement isolées répondent aux normes les plus élevées. Associez-vous à nous pour des produits haut de gamme alliant innovation, fiabilité et prix compétitifs.

Modèle: RM6-40.5

envoyer une demande

Description du produit

Keeya, un fournisseur de premier plan, présente l'unité principale à anneau rempli de gaz entièrement fermée et entièrement isolée, combinant une technologie de pointe avec des solutions rentables. Notre engagement à fournir des produits de haute qualité va de pair avec notre engagement à garantir des prix compétitifs. Keeya est votre source fiable de solutions efficaces et peu coûteuses dans le domaine des unités principales en anneau remplies de gaz entièrement fermées et entièrement isolées. Faites équipe avec nous pour des produits haut de gamme qui correspondent à vos considérations budgétaires.


L'unité principale à anneau ges entièrement isolée RM6-40.5 est une nouvelle génération d'appareillage de commutation produite par notre société sous la forme d'un ensemble complet d'équipements intérieurs triphasés AC 5OHz 12-40,5 kV pour la réception et la distribution d'énergie électrique. transformation de puissance et transmission de systèmes électriques moyenne tension tels que diverses centrales électriques, sous-stations, entreprises industrielles et minières, métros, bâtiments civils et commerciaux pour le contrôle, la protection et la surveillance. Il se caractérise par des performances fiables, une forte adaptabilité et une petite taille.


RM6-40.5

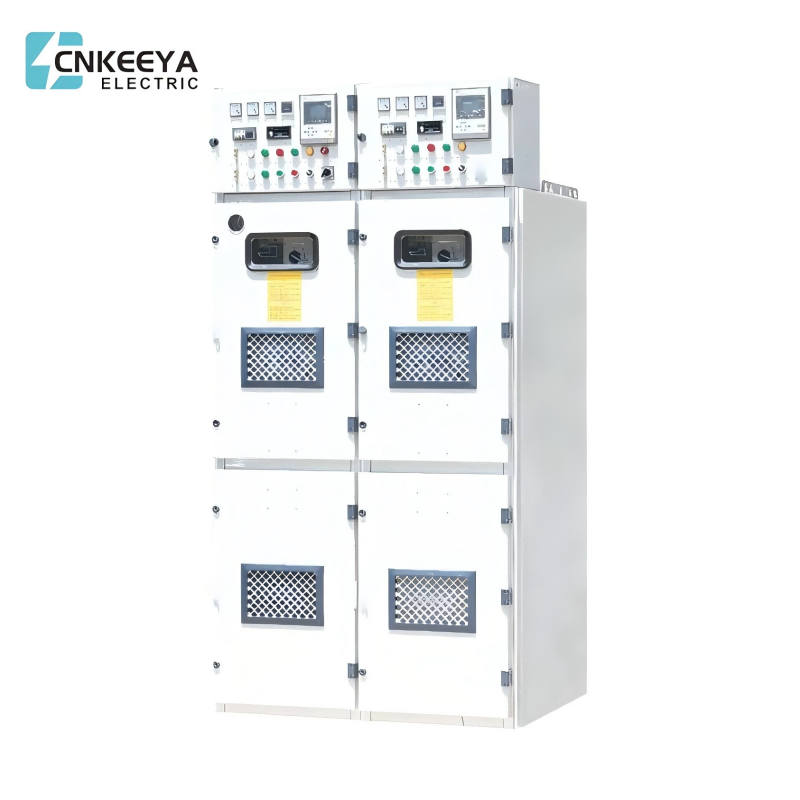

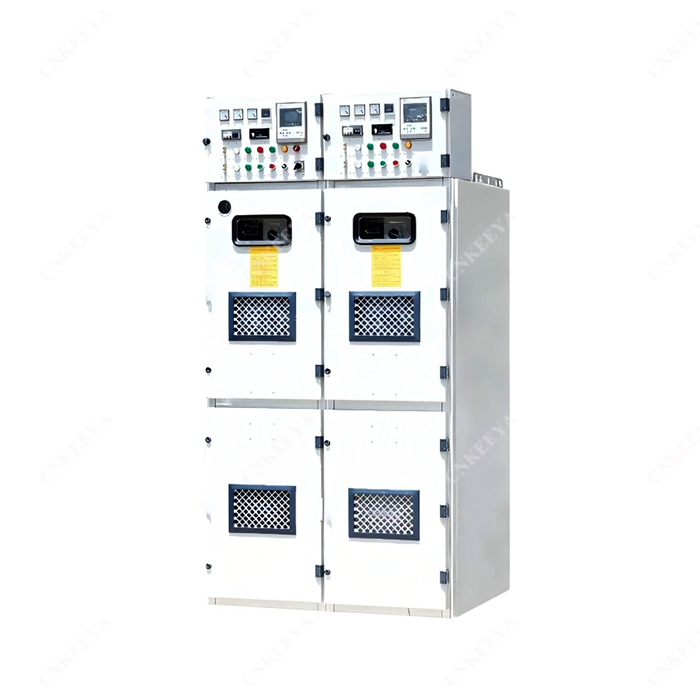

RM6-40.5 Unité principale à anneau rempli de gaz entièrement isolée et entièrement fermée

Normes conformes

● GB 3906 Appareillage de commutation sous enveloppe métallique à courant alternatif pour tensions nominales supérieures à 3,6 kV et jusqu'à 40,5 kV inclus

● Panneau d'appareillage haute tension AC intérieur DL/T 404

● CEI 62271-200:2003 Appareillage de commutation sous enveloppe métallique CA pour tensions nominales supérieures à 1 kV et jusqu'à 52 kV inclus 1016001/003-0000-00 Norme d'approvisionnement en matériaux de la State Grid Corporation of China pour 12 kV, 24 kV

● 1016001/003-0000-00 Norme d'approvisionnement en matériaux de la State Grid Corporation of China pour les appareils de commutation haute tension 12KV, 24kV et 40,5kV 1016001/003-0000-00 Spécifications techniques générales


État de service

● Température ambiante : la température maximale est de 40 ℃, la température minimale est de -25 ℃ et la valeur moyenne mesurée dans les 24 h ne dépasse pas 35 ℃ ;

● Humidité relative : la valeur moyenne de l'humidité relative mesurée dans les 24 h ne doit pas dépasser 95 % et la valeur moyenne de l'humidité relative mensuelle ne doit pas dépasser 90 %.

● La condensation peut se produire lorsque la température change rapidement en cas d'humidité élevée. La valeur moyenne de la pression de vapeur d'eau mesurée dans les 24 heures ne doit pas dépasser 2,2 kPa et la valeur moyenne de la pression de vapeur d'eau mensuelle ne doit pas dépasser 1,8 kPa ;

● Altitude : pas plus de 1 000 m ;

● Intensité sismique : pas plus de 8 degrés ;

● L'amplitude des interférences électromagnétiques induites dans le système secondaire ne doit pas dépasser 1,6 kV ;

● L'air ambiant n'est évidemment pas pollué par la poussière, la fumée, les gaz corrosifs et combustibles, la vapeur ou le brouillard salin.

Remarque : Lorsque les conditions d'utilisation dépassent les dispositions ci-dessus, la solution peut être déterminée en consultation avec l'utilisateur. RM6-40.5 RM6-40.5 Unité principale à anneau rempli de gaz entièrement isolée et entièrement fermée


Paramètre technique

Non.

Article

Unité

Technique paramètre

1

Tension nominale

kV

12

40.5

2

Courant nominal

A

1250~3150

1250~2500

3

Fréquence nominale

Hz

50

4

Courant de tenue de courte durée nominal

k/Vs

25、31.5

5

Courant de tenue de crête assigné

kA

63, 80

6

Durée du courant assigné de court-circuit

S

4

7

Courant assigné de coupure en court-circuit

kA

25、31.5

8

Courant nominal de fermeture de court-circuit

kA

63, 80

9

Durée de l'arc

S

0.5

10

Durée de vie mécanique

Disjoncteur

temps

2000

10000

Interrupteur d'isolement

3000

Interrupteur de mise à la terre

3000

11

Durée de vie électrique du disjoncteur

temps

30

12

Pression nominale du gaz rempli (pression manométrique à 20 ℃)

MPa

0.05

13

Le minimum pression fonctionnelle (jauge pression à 20℃)

0.03

14

SDébit de fuite annuel du gaz SF6


≤0,5%

15

Niveau d'isolation nominal

Tension de tenue à la fréquence industrielle (1 min) (efficace)

Phase à phase, phase à terre


kV

42

95

Distance d'isolement, ouverture sous vide

48

118

Tension assignée de tenue aux chocs de foudre (crête)

Phase à phase, phase à terre


kV

75

185

distance de séparation, ouverture sous vide

85

215

16

Auxiliaire

contrôle circuit

Tension nominale

V

12

40.5

1min de puissance tension de tenue en fréquence


1250~3150

1250~2500

17

Armoire

degré de protection

Boîtier d'armoire


50

Compartiment rempli de gaz


25、31.5

18

Catégorie de perte de continuité d’exploitation

A

63, 80

19

Test d'échauffement


4

20

Résistance du circuit principal

1250

25、31.5

2000

2500

0.5

3150

2000

10000

21

Partiel

décharge

Tension d'essai

kV

3000

Élément isolant unique

PC

3000

Ensemble complet

30

22

Durée de vie


0.05


RM6-40.5

RM6-40.5 Unité principale à anneau rempli de gaz entièrement isolée et entièrement fermée

Note:

1. Le courant de coupure de court-circuit nominal de 40,5 kV/2 000 A est de 31,5 kA ; le courant nominal de coupure en court-circuit de 12 kV/3 150 A est de 31,5 kA ;

2. Les paramètres du courant de tenue de crête nominal et du courant de tenue de courte durée nominal du transformateur de courant doivent être évalués séparément ;

3. La résistance du circuit fait référence à la valeur mesurée depuis la ligne sortante de la prise du coupleur de bus (y compris le coupleur de bus) jusqu'au côté ligne sortante de la prise de câble (y compris l'appareil actuel). Lorsque le coupleur de bus et l'appareil actuel ne sont pas inclus, la valeur du tableau doit être soustraite de 20.


Schéma de principe et de structure de l'appareillage de commutation


1.Petite salle de bus

2. Salle d'instruments

3. Compartiment rempli de gaz du bus principal

4. Sectionneur de station

5. Salle des mécanismes d'exploitation

6. Disjoncteur

7. Compartiment rempli de gaz du disjoncteur

8.Salle des câbles

9. Transformateur de courant

10.Câble

Parafoudre 11.CM-35

12. Canal de libération de pression

13. Prise de câble

14. Prise de câble

15. Prise de Test

16. Prise de test

17.Autobus secondaire

18. Dispositif de décompression

19.Autobus principal

20. Prise de coupleur de bus

21.Coupleur de bus

Note:

un (largeur de l'armoire) : 600 mm, 800 mm ;

b (profondeur de l'armoire) : 1 420 en profondeur pour 12 kV ; 1620 de profondeur pour 40,5kV.
