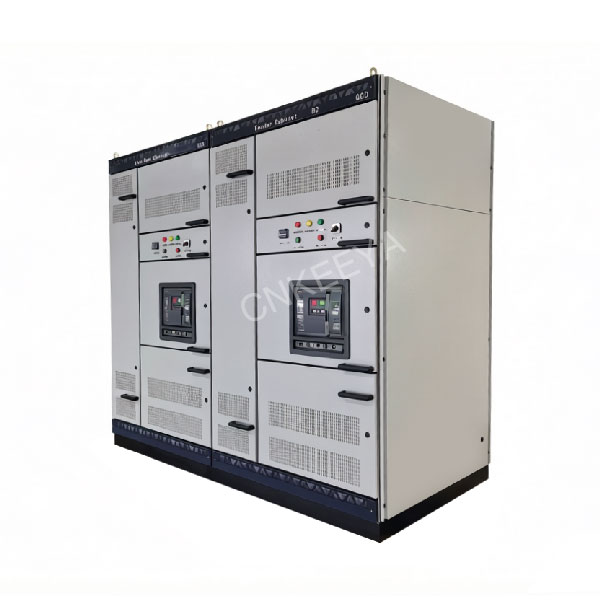

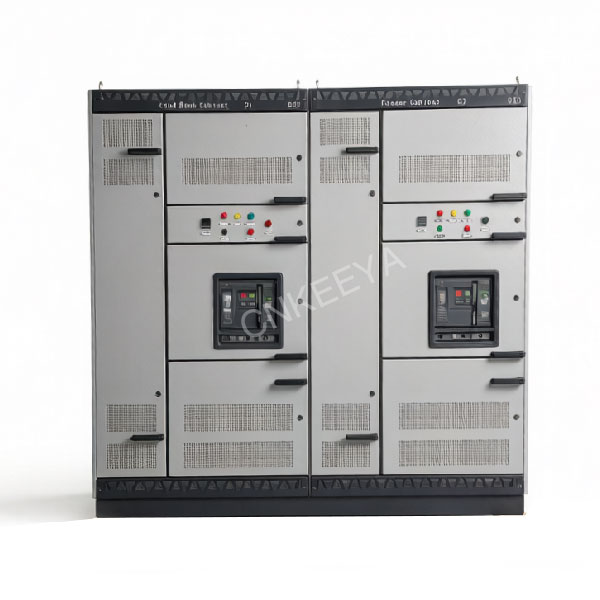

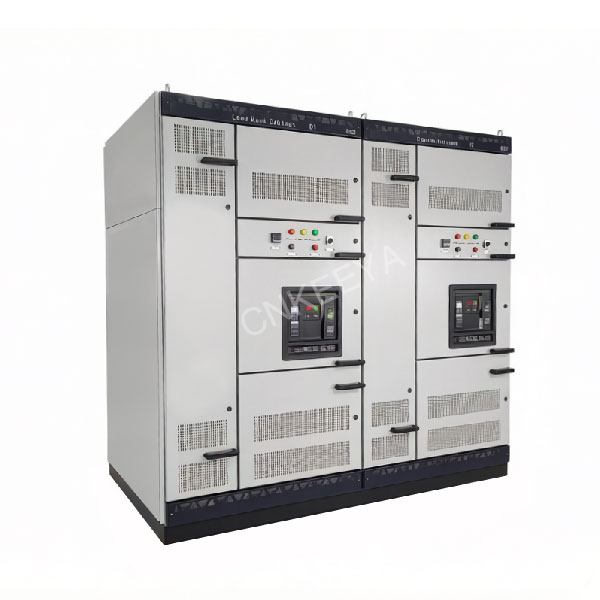

Appareillage basse tension GGD

Aperçu

L'appareillage basse tension GGD est un appareillage basse tension complet de type fixe largement utilisé pour la distribution d'énergie CA, la protection des circuits, le contrôle et la surveillance de l'énergie. Notre modèle est conçu pour les systèmes de réseau 60 Hz à l'étranger, entièrement fabriqué conformément à la norme internationale CEI 61439.

Ce tableau basse tension GGD 4 000 A fournit une alimentation électrique stable pour les grandes installations industrielles, les centrales électriques, les complexes commerciaux, les projets miniers et les infrastructures à l'étranger. Il présente un pouvoir de coupure élevé, une excellente stabilité dynamique et thermique, une disposition flexible du schéma électrique et un fonctionnement fiable à long terme. Paramètres techniques de base (correspondent aux spécifications de la plaque signalétique)

Modèle de produit : GGD

Norme d'exécution : CEI 61439

Tension nominale : AC415V

Courant nominal : 4000A

Fréquence nominale : 60 Hz

Degré de protection : IP4X

Type de structure : Installation fixe, compartiment fixe

Application : système de distribution d'énergie basse tension CA

Service personnalisé : disposition des jeux de barres personnalisée, disjoncteurs de marque, configuration des compteurs, numéro de série d'usine et personnalisation de la plaque signalétique en acier inoxydable

État de service

● La température de l'air ambiant ne doit pas être supérieure à +40 ℃, ni inférieure à -5℃, et la température moyenne sur 24 heures ne doit pas être supérieure à +35℃ ;

● Pour une installation et une utilisation en intérieur, l'altitude du lieu d'utilisation ne doit pas dépasser 2 000 m ;

● L'humidité relative de l'air ambiant ne dépasse pas 50 % lorsque la température maximale est de +40 ℃, et une température relative plus élevée doit être autorisée à une température plus basse (par exemple : 90 % à +20 ℃), en tenant compte de la possibilité de changements de température qui provoqueront occasionnellement des effets de condensation ;

● Lorsque l'équipement est installé, l'inclinaison par rapport au plan vertical ne doit pas dépasser 5° ;

● L'équipement doit être installé dans un endroit où il n'y a pas de vibrations, d'impacts et de corrosion graves ;

● Lorsque l'utilisateur a des exigences particulières, celles-ci peuvent être résolues en consultation avec le fabricant.

Performances électriques

Paramètres électriques de base

GGD Armoire de distribution d'énergie CA basse tension

Solution de circuit principal

Le circuit principal de l'armoire GGD comprend 129 solutions conçues avec un total de 298 spécifications (à l'exclusion des solutions et spécifications dérivées des modifications du fonctionnement du circuit auxiliaire et des modifications de la tension de commande).

Dans lequel les solutions GGD1 de type 49 sont disponibles dans 123 spécifications

Les solutions GGD2 type 53 sont disponibles parmi 107 spécifications

Les solutions GGD3 de type 27 sont disponibles parmi 68 spécifications

La solution du circuit principal est sélectionnée en sollicitant les avis de la majorité des services de conception et d'utilisation, et la solution requise par la centrale électrique a été ajoutée. Le courant nominal peut atteindre 3 150 A, adapté à la sélection de transformateurs de distribution de 2 000 kVA et moins. De plus, les armoires de compensation de condensateurs GGJ1 et GGJ2 sont conçues pour répondre aux besoins de compensation de puissance réactive, avec 4 solutions de circuits principaux et 12 spécifications au total.

Avantages du produit

✅ Conforme à la norme internationale IEC 61439

Conçu et testé selon la norme CEI 61439, répond aux exigences électriques industrielles mondiales pour les projets du Moyen-Orient, d'Amérique latine et d'Asie du Sud-Est.

✅ Capacité de charge à courant élevé de 4 000 A.

Système de jeu de barres en cuivre optimisé, adapté à la distribution d'énergie principale entrante industrielle à forte charge.

✅ Niveau de protection IP4X

Empêche la pénétration de corps étrangers solides, convient aux usines intérieures, aux sous-stations et aux salles électriques des usines.

✅ Conception spécialisée 60 Hz

Optimisé pour les réseaux électriques 60 Hz (Mexique, Arabie Saoudite, Ghana et autres marchés étrangers), fonctionnement stable sans problèmes d'adaptation de fréquence.

✅ Assemblage modulaire et flexible

L'armoire entrante, l'armoire d'alimentation, l'armoire à condensateurs et l'armoire ATS peuvent être librement combinées selon un schéma unifilaire.

✅ Système de verrouillage mécanique sécurisé

Plusieurs dispositifs de verrouillage de sécurité pour éviter les erreurs de fonctionnement, protéger les opérateurs et les équipements électriques.

✅ Boîtier d'armoire durable

Boîtier en acier laminé à froid avec revêtement électrostatique anticorrosion ; plaque signalétique en acier inoxydable pour l'identification permanente de l'équipement.

Solution de circuit auxiliaire

La conception du circuit auxiliaire est disponible en deux parties : le plan d'alimentation électrique et la centrale de production d'électricité. Il y a suffisamment d'espace dans l'armoire GGD pour installer les composants secondaires. Dans le même temps, un transformateur de courant spécial LMZ3D a été développé pour répondre aux besoins des centrales électriques et des utilisateurs spéciaux lorsque la protection du relais attaché est nécessaire.

Autobus principal

Compte tenu du rapport qualité-prix et de la faisabilité du remplacement du cuivre par de l'aluminium, un seul bus en aluminium peut être utilisé lorsque le courant nominal est de 1 500 A et moins, et un double bus en cuivre est utilisé lorsque le courant nominal est supérieur à 1 500 A. Le constructeur réalisera des prototypes et fera "réussir" l'essai de type conformément à cette réglementation. Bien entendu, le fabricant peut également remplacer le bus en aluminium par un bus en cuivre ayant la même capacité de transport de courant que celle requise par les utilisateurs. Les surfaces superposées du bus sont toutes traitées avec un procédé d'étain et d'ammellage.

Sélection de composants électriques

(1) L'armoire GGD adopte principalement les composants électriques les plus avancés qui peuvent être produits en série en Chine. Dans le même temps, il conserve également certaines caractéristiques des anciens produits tels que le DZ10D, le DZ20, etc., dans le but d'envisager pleinement la faisabilité selon des principes économiques et raisonnables. Les produits obsolètes ne sont plus utilisés.

(2) Le commutateur à couteau rotatif HD13BX et HS13BX est un composant spécial conçu pour répondre aux besoins de la structure unique de l'armoire GGD. Il modifie le mode de fonctionnement du mécanisme et conserve les avantages de l'ancien produit. Il s'agit d'un nouveau type pratique de composants électriques.

(3) Le département de conception sélectionne de nouveaux composants électriques avec de meilleures performances et une technologie plus avancée selon les besoins des utilisateurs, car l'armoire GGD a une bonne flexibilité d'installation, elle ne causera généralement pas de difficultés de fabrication et d'installation en raison de les composants électriques mis à jour.

(4) Afin d'améliorer encore la stabilité dynamique du circuit principal, une pince de bus combinée de type ZMJ et un support isolant pour l'armoire GGD sont conçus. La pince de bus est fabriquée en alliage PPO à haute résistance et à haute résistance au nom, avec une résistance d'isolation élevée, de bonnes performances d'auto-extinction et une structure unique. Il peut être facilement combiné en une pince de bus simple ou une pince de bus double en ajustant le bloc de construction. Le support isolant est une structure moulée de type manchon à faible coût et à haute résistance, qui résout le défaut de ligne de fuite insuffisante des anciens produits.

Forme et dimensions d'installation

Ensemble complet de produits

Notre société fournit les documents et pièces jointes suivants lors de la fourniture :

● Liste de colisage

● Certification du produit

● Manuel de l'utilisateur

● Rapport de test en usine

● Dessins électriques associés

● Clés pour porte d'armoire, poignées de commande et pièces de rechange spécifiées dans le contrat.
