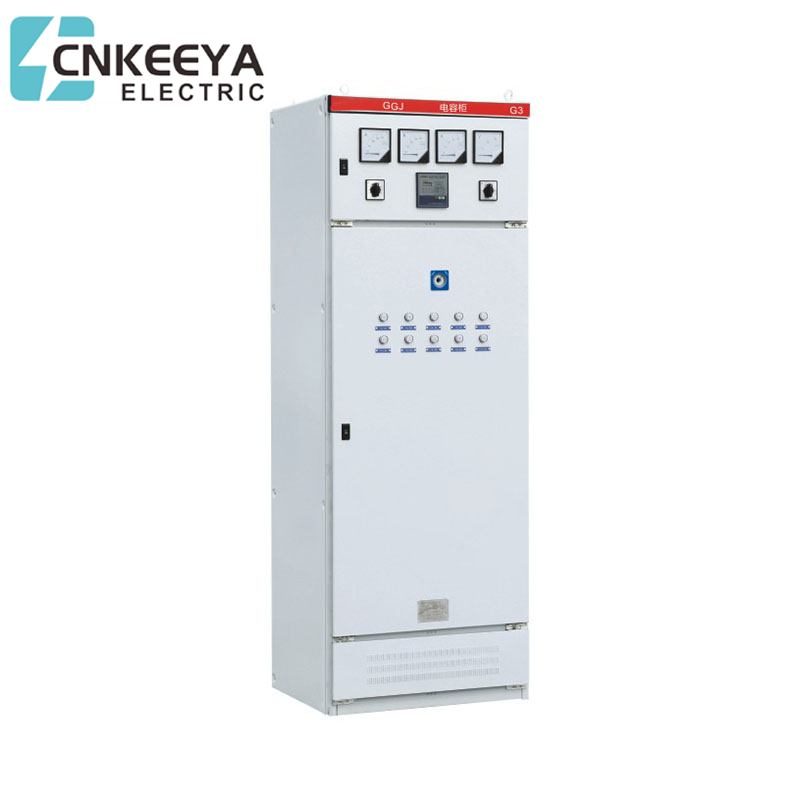

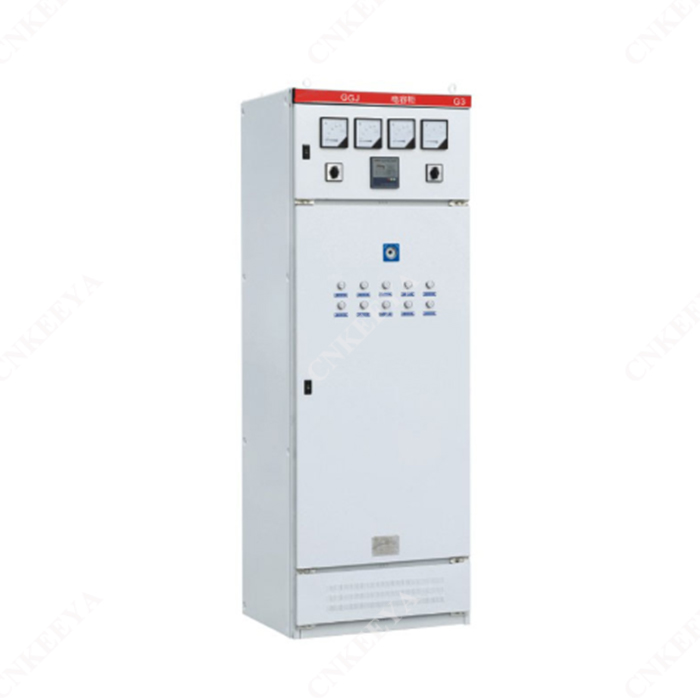

Armoire de compensation de puissance réactive basse tension GGJ

En tant que principal fournisseur basé en Chine, Keeya est fier d'offrir des solutions de haute qualité, illustrées par son armoire de compensation de puissance réactive basse tension GGJ. Conçues dans un souci de précision et de fiabilité, ces armoires démontrent l'engagement de Keeya envers l'excellence dans la gestion de l'énergie électrique.

Modèle: GGJ

envoyer une demande

Description du produit

En tant qu'usine de confiance dans l'industrie, l'armoire de compensation de puissance réactive basse tension GGJ de Keeya fournit des solutions efficaces et précises pour améliorer le facteur de puissance et optimiser l'efficacité énergétique dans diverses applications. La série GGJ témoigne de la technologie de pointe et du savoir-faire supérieur qui caractérisent les produits Keeya. des produits.

L'armoire de compensation de puissance réactive basse tension GGJ est spécialement conçue pour la situation réelle du réseau électrique. Il adopte une technologie de contrôle intelligente, résolvant efficacement le problème de la commutation automatique de la compensation de puissance réactive par des condensateurs parallèles dans des conditions harmoniques. D'autre part, il peut filtrer les harmoniques en fonction des besoins réels de l'utilisateur, nettoyer l'environnement du réseau électrique, réduire les pertes et éliminer les risques d'harmoniques ; Et fournissez la puissance réactive du condensateur au système pour améliorer le facteur de puissance. Il peut être utilisé dans les systèmes de distribution d'énergie dans des industries telles que l'électricité, la métallurgie, la pétrochimie, les entreprises industrielles et minières, la construction, les machines, etc.

Conditions environnementales

●Altitude : 2 000 m ;

●Température ambiante : -25~+40℃ ;

● Humidité relative : pas plus de 90 % (20 ℃) ;

●Le site d'installation doit être exempt de matériaux inflammables et explosifs, de gaz corrosifs et de poussières conductrices ;

●Il ne doit y avoir aucune vibration ni turbulence violente, et la pente d'installation ne doit pas être supérieure à 5 degrés.

Présentation de la structure

● Dispositif de compensation de commutation de passage à zéro de tension, qui ne peut réaliser aucun courant d'appel ni impact, et peut commuter des condensateurs ;

● fréquemment et rapidement ;

● Un dispositif de commutation automatique/manuel de condensateur est adopté, qui peut être utilisé fréquemment pour améliorer la précision de la compensation ;

● Le dessus de l'armoire est équipé d'un ventilateur de refroidissement, qui est contrôlé par un interrupteur de contrôle de température pour ajuster la température dans l'armoire au bon moment ;

● Fonctions de protection complètes : court-circuit, surcharge, surtension, sous-tension, protection contre la perte de phase, réglage facile.

Paramètre technique

● Tension nominale : 400 V, 660 V, 1 000 V ;

● Fréquence nominale : 50 Hz ;

● Capacité nominale : 30-1000var ;

● Plage de tension de fonctionnement : 0,8-1,1 Un ;

● Mode de câblage du condensateur : Y ou△ ; Erreur de mesure : tension : ±0,5 %, courant ±1 %, puissance réactive : ±1 % ;

● Mode de commutation : commutation automatique en fonction de la tension harmonique ou du facteur de puissance ;

● Retard de commutation : 0-999 s réglable

Locale calcul de compensation du moteur et détermination de la capacité requise
	Avant indemnisation	Nombre de kilowatts de condensateurs requis par charge en kilowatts pour obtenir le COSφ2 requis
Tan pl	COSP1	COSφ2 = 0,7	COSφ2 = 0,75	Cosφ2 = 0,8	Cosφ2 = 0,82	cOsφ2 = 0,85	COSφ2 = 0,87	COSφ2 = 0,9	Cosφ2 = 0,92	Cosφ2 = 0,95	cosφ2 = 0,97	COSφ2 = 1,00
4.9	0.2	3.88	4.02	4.15	4.2	4.28	4.33	4.41	4.47	4.57	4.65	4.9
3.87	0.25	2.85	2.99	3.12	3.17	3.25	3.31	3.39	3.45	3.54	3.62	3.87
3.18	0.3	2.16	2.3	2.43	2.48	2.56	2.61	2.7	2.75	2.85	2.93	3.18
2.68	0.35	1.66	1.79	1.93	1.98	2.06	2.11	2.19	2.25	2.35	2.43	2.68
2.29	0.4	1.27	1.41	1.54	1.59	1.67	1.72	1.81	1.87	1.96	2.04	2.29
2.16	0.42	1.14	1.28	1.41	1.46	1.54	1.59	1.68	1.74	1.83	1.91	2.16
2.04	0.44	1.02	1.16	1.29	134	1.42	1.47	1.56	1.62	1.71	1.79	2.04
1.93	0.46	0.91	1.05	1.18	1.23	1.31	1.36	1.45	1.5	1.6	1.68	1.93
1.83	0.48	0.81	0.95	1.08	1.13	1.21	1.26	1.34	1.4	1.5	1.58	1.83
1.73	0.5	0.71	0.85	0.98	1.03	1.11	1.17	1.25	1.31	1.4	1.48	1.73
1.64	0.52	0.62	0.76	0.89	0.94	1.02	1.08	1.16	1.22	1.31	1.39	1.64
1.56	0.54	0.54	0.68	0.81	0.86	0.94	0.99	1.07	1.13	1.23	1.31	1.56
1.48	0.56	0.46	0.6	0.73	0.78	0.86	0.91	1	1.05	1.15	1.23	1.48
1.4	0.58	0.38	0.52	0.65	0.71	0.78	0.84	0.92	0.98	1.08	1.15	1.4
1.33	0.6	0.31	0.45	0.58	0.64	0.71	0.77	0.85	0.91	1	1.08	1.33
1.27	0.62	0.25	0.38	0.52	0.57	0.65	0.7	0.78	0.84	0.94	1.01	1.27
1.2	0.64	0.18	0.32	0.45	0.5	0.58	0.63	0.72	0.77	0.87	0.95	1.2
1.14	0.66	0.12	0.26	0.39	0.44	0.85	0.57	0.65	0.71	0.81	0.89	1.14
1.08	0.68	0.06	0.2	0.33	0.38	0.46	0.51	0.59	0.65	0.75	0.83	1.08
1.02	0.7		0.14	0.27	0.32	0.4	0.45	0.54	0.59	0.69	0.77	1.02
0.96	0.72		0.08	0.21	0.27	0.34	0.4	0.48	0.54	0.63	0.71	0.96
0.91	0.74		0.03	0.16	0.21	0.29	0.34	0.42	0.48	0.58	0.66	0.91
0.86	0.76			0.11	0.16	0.24	0.29	0.37	0.43	0.53	0.6	0.86
0.8	0.78			0.05	0.1	0.18	0.24	0.32	0.38	0.47	0.55	0.8
0.75	0.8				0.05	0.13	0.18	0.27	0.32	0.42	0.5	0.75
0.7	0.82					0.08	0.13	0.21	0.27	0.37	0.45	0.7
0.65	0.84					0.03	0.08	0.16	0.22	0.32	0.4	0.65
0.59	0.86						0.03	0.11	0.17	0.26	0.34	0.59
0.84	0.88							0.06	0.11	0.21	0.29	0.54
0.48	0.9								0.06	0.16	0.23	0.48
0.48	0.92									0.1	0.18	0.43
0.36	0.94									0.03	0.11	0.36
0.29	0.96										0.01	0.29
0.2	0.98											0.2

Tableau de configuration commun

Solution Ⅰ : options de co-compensation

Contacteur capacitif	Commutateur composé de commutation de capacité	Condensateur shunt auto-réparateur
CJ19-25	XXFK-△-16KVA	BSMJ0.4-1-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-2-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-3-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-5-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-6-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-7.5-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-8-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-10-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-12-3
CJ19-32	XXFK-△-16KVA	BSMJ0.4-14-3
CJ19-32	XXFK-△-16KVA	BSMJ0.4-15-3
CJ19-32	XXFK-△-16KVA	BSMJ0.4-16-3
CJ19-43	XXFK-△-20KVA	BSMJ0.4-18-3
CJ19-43	XXFK-△-20KVA	BSMJ0.4-20-3
CJ19-63	XXFK-△-30KVA	BSMJ0.4-25-3
CJ19-63	XXFK-△-30KVA	BSMJ0.4-30-3
CJ19-95		BSMJ0.4-40-3
CJ19-95		BSMJ0.4-50-3

Solution Ⅱ : options de co-compensation

Contacteur capacitif	Commutateur composé de commutation de capacité	Condensateur shunt auto-réparateur
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-1-3A
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-2-3Y
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-3-3Y
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-4-3A
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-5-3A
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-6-3A
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-7-3A
CJ19-25	XXFK-Y-10KVAX3	BSMJ0.25-8-3A
CJ19-25	XXFK-Y-10KVAX3	BSMJ0.25-10-3A
CJ19-25	XXFK-Y-12KVAX3	BSMJ0.25-12-3A
