Installation du condensateur shunt haute tension

Keeya, une usine distinguée et un fournisseur de confiance, se spécialise dans la fourniture de solutions de pointe pour l'installation de condensateurs shunt haute tension. Avec un engagement envers l'innovation et l'ingénierie de précision, notre usine excelle dans la conception d'installations de condensateurs avancées conçues pour améliorer la qualité et l'efficacité de l'énergie dans les systèmes haute tension.

La compétence de Keeya dans la fourniture de solutions personnalisées d'installation de condensateurs shunt haute tension garantit l'intégration transparente des condensateurs shunt haute tension dans divers systèmes électriques. Réputées pour leur construction durable, ces installations démontrent l'engagement de Keeya envers la longévité et la fiabilité face à des exigences opérationnelles variables. L'accent mis par Keeya sur la personnalisation et la durabilité la positionne comme un partenaire de confiance pour faire progresser la résilience et les performances des réseaux électriques haute tension.

Le dispositif à condensateur parallèle haute tension de la série TBB (ci-après dénommé l'appareil) convient aux séries d'alimentation AC 50HZ et III 10KV.

Principales données techniques

● La tension de fonctionnement nominale est de 10 kV et peut fonctionner pendant une longue période sous 1,1 fois la tension nominale ;

● Lorsque la valeur quadratique moyenne ne dépasse pas 1,3Un, l'installation peut fonctionner en continu à la fréquence nominale, à la tension sinusoïdale nominale et au courant sans état de transition ;

● L'installation dispose de protections contre les surintensités, les surtensions, les sous-tensions et d'autres protections contre les défauts du système ;

● Pour la protection du défaut interne du condensateur, en plus de la protection par fusible pour un seul ensemble, l'installation dispose également de protections de relais différentes selon les différentes formes de câblage principal ;

● La conception et le traitement de l'installation doivent être conformes au code GB50227-1995 pour la conception de l'installation de condensateurs shunt et aux installations de condensateurs shunt haute tension JB711-1993.

Présentation de la structure

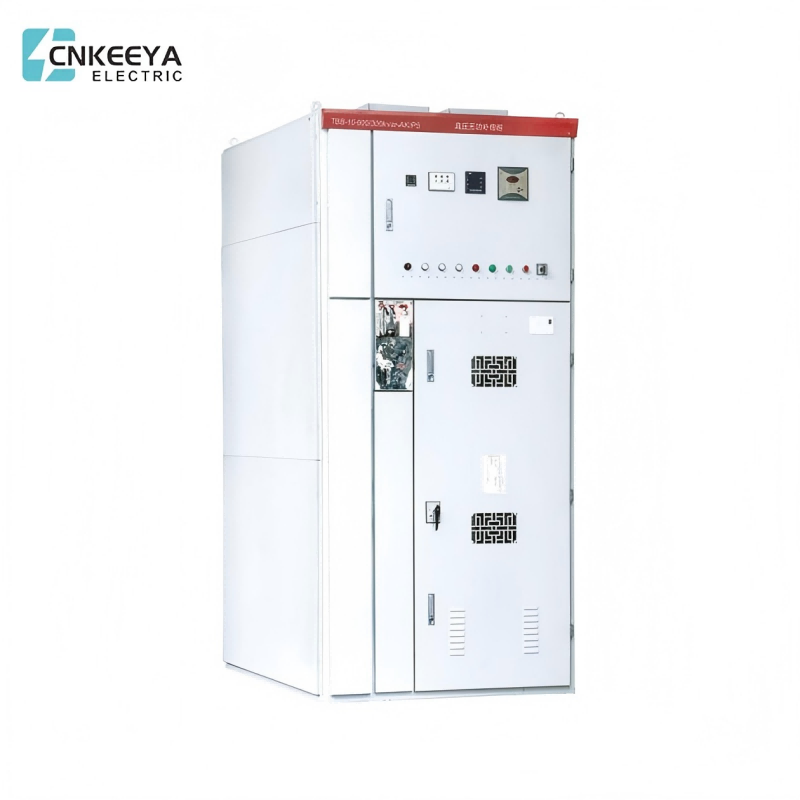

Installation de condensateur shunt haute tension TBB

La structure de l'installation est classée en type d'armoire et en type d'assemblage. Le type d'assemblage peut également être classé en type de puce et en type de démontage complet. La structure de l'armoire doit d'abord être installée en usine, puis les composants doivent être retirés, numérotés et transportés. sur le site et assemblé selon le dessin. D'un point de vue intérieur, le type de puce est principalement pratique pour la manipulation. Le type entièrement assemblé est généralement utilisé à l'extérieur, ce qui est principalement pratique pour la galvanisation à chaud. Cet appareil est principalement composé d'une armoire de réacteur, d'une armoire de décharge et d'une armoire de condensateur.

● Armoire du réacteur

L'armoire du réacteur est principalement utilisée pour limiter le courant d'appel de fermeture et supprimer les harmoniques. Lors de la limitation du courant d'appel de fermeture, le réacteur XL=(0,1~1)%XC ; lorsque plus de 5 harmoniques sont supprimées, XL=(5~6)%XC ;lorsque plus de 3 harmoniques sont supprimées, XL=(12~13)%XC.

● Armoire de décharge

L'armoire de décharge est principalement composée d'une bobine de décharge ou d'un transformateur de tension, d'un parafoudre à l'oxyde de zinc et d'un sectionneur de mise à la terre. La bobine de décharge est connectée à la batterie de condensateurs en parallèle. Lorsque la batterie de condensateurs est déconnectée de l'alimentation électrique, ses performances de décharge réduiront le résiduel. tension sur la batterie de condensateurs de la valeur maximale de la tension nominale à moins de 50 V en 5 s. Les parafoudres à oxyde de zinc sont utilisés pour limiter la tension de commutation provoquée par la commutation des batteries de condensateurs. Le sectionneur de mise à la terre est utilisé pour mettre à la terre le bus pendant la maintenance en cas de panne de courant. La configuration ci-dessus peut être ajustée en fonction des besoins de l'utilisateur. Si le mode de connexion de ligne est double étoile , l'armoire de condensateur doit être une structure à double rangée ou à double couche, et le transformateur de courant doit être en outre installé dans l'armoire.

● Armoire de condensateur

L'armoire du condensateur est principalement composée d'un fusible et d'un condensateur. Lorsque la panne interne du condensateur atteint 50 % ~ 70 %, le fusible sautera et le condensateur défectueux sera séparé du circuit d'alimentation, empêchant ainsi l'expansion de l'accident.

● Assemblage de l'installation du condensateur shunt

Cette installation est principalement utilisée pour combiner le condensateur d'assemblage, la bobine de décharge, le parafoudre, l'interrupteur de mise à la terre et le réacteur électrique. L'assemblage du condensateur consiste à installer un nombre approprié de condensateurs simples avec des fusibles internes dans une boîte pleine d'isolation. La boîte est équipée d'une soupape de surpression et d'un régulateur de température avec contacts d'alarme et de déclenchement. L'installation présente les avantages d'une petite zone de boor, d'une installation simple, d'un fonctionnement et d'une maintenance pratiques, etc.

Disposition d'installation du condensateur

Installation de condensateur shunt haute tension TBB

1. Acier à 6 canaux #10 intégrés et crochets avec ouverture vers le bas ;

2. 4 plaques d'acier encastrées et crochets;

3. Structure en béton ;

4. Plaque d'acier et crochet intégrés ;

5. Plaques d'acier et crochets intégrés sont uniformément répartis sur le circonférence.

Solution de ligne primaire

La solution typique de circuit primaire de l'installation est illustrée à la figure 1, où le commutateur de mise à la terre est installé selon les besoins de l'utilisateur. Lors de l'installation, il doit être placé dans l'armoire de décharge et la profondeur de l'armoire doit être modifiée à 1 200 mm.

Instructions de commande

● Capacité du système (kVA) et solution de câblage principale, charge du système et mode de fonctionnement ;

● Numéro harmonique, chaque tension harmonique et contenu de courant harmonique (le fabricant peut mesurer au nom de l'utilisateur) ;

● Facteur de puissance du système, facteur de puissance après compensation et capacité de compensation totale (le fabricant peut concevoir pour le compte de l'utilisateur) ;

● Plan du site d'installation, du mode d'installation, du mode d'entrée et de sortie de l'installation ;

● Exigences relatives à la taille et à la couleur des armoires.
