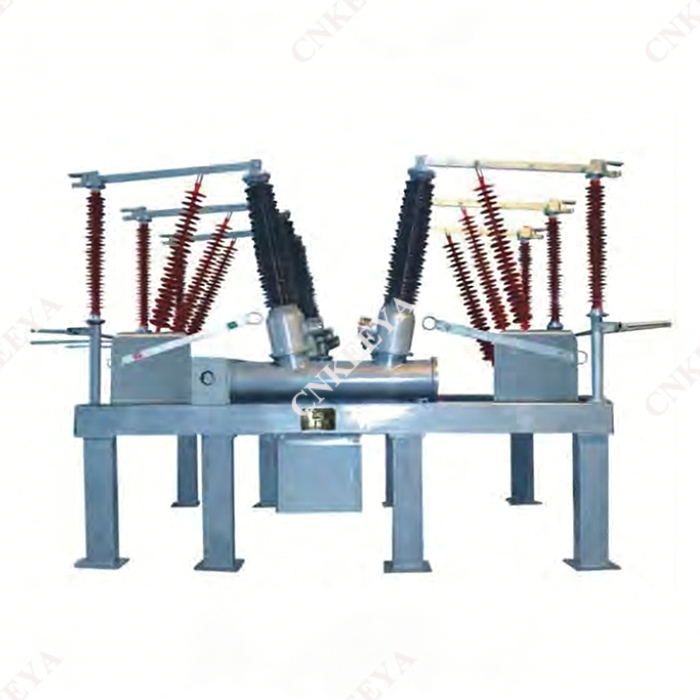

Appareil composite d'hexafluorure de soufre de type ouvert ZCW□-126/L

 Aperçu

 L'appareil composite d'hexafluorure de soufre de type ouvert 1.1ZCW□-126/L est un ensemble complet d'appareils électriques combinés qui utilise l'air comme gaz SF6 d'isolation externe comme moyen d'extinction d'arc. Le contrôle et la protection des systèmes de transmission et de distribution 126 kV pour courant alternatif triphasé peuvent également être utilisés dans les situations où des disjoncteurs et des batteries de condensateurs sont connectés. Convient aux sous-stations urbaines, aux sous-stations d'entreprise et aux sous-stations montagneuses à utilisation restreinte des terres. Ce produit présente les caractéristiques suivantes :

 1) Combinez organiquement des disjoncteurs, des sectionneurs, des interrupteurs de mise à la terre, des transformateurs de courant, des transformateurs de tension SF6, des parafoudres, des jeux de barres et d'autres composants sur un support de structure en acier mis à la terre, ce qui donne une structure compacte.

 2) Il n'occupe que 30 à 50 % de l'espace du type divisé et présente les caractéristiques d'économiser du terrain et de réduire les coûts du projet.

 3) L'ensemble de l'intervalle est préfabriqué en usine, assemblé et débogué avant de quitter l'usine, et transporté vers le site d'installation dans son ensemble pour raccourcir le cycle d'installation.

 4) Adopter des chambres d'extinction d'arc hautes performances, des transformateurs de tension SF6 et des parafoudres à isolant composite, avec un entretien minimal et une fiabilité élevée

 5) Les jeux de barres autoportants préfabriqués dans les usines de cloisons ne nécessitent pas de cadres en acier ni d'isolateurs.

 6) Disposition flexible et peut être utilisé pour diverses méthodes de câblage.

 1.2 ZCW10 est équipé d'une chambre d'extinction d'arc auto-alimentée optimisée et d'un mécanisme à ressort CT10-A.

 1.3 ZCW10 est conforme aux normes nationales GB1984-2003, GB11032-89, GB1985-2004 et répond aux exigences des normes CEI 62271-100 :2001, CEI 99-4, CEI 62271-102 :2002 et CEI 60694 :2002. Tous les autres composants à l’intérieur répondent aux exigences de leurs normes nationales respectives.
