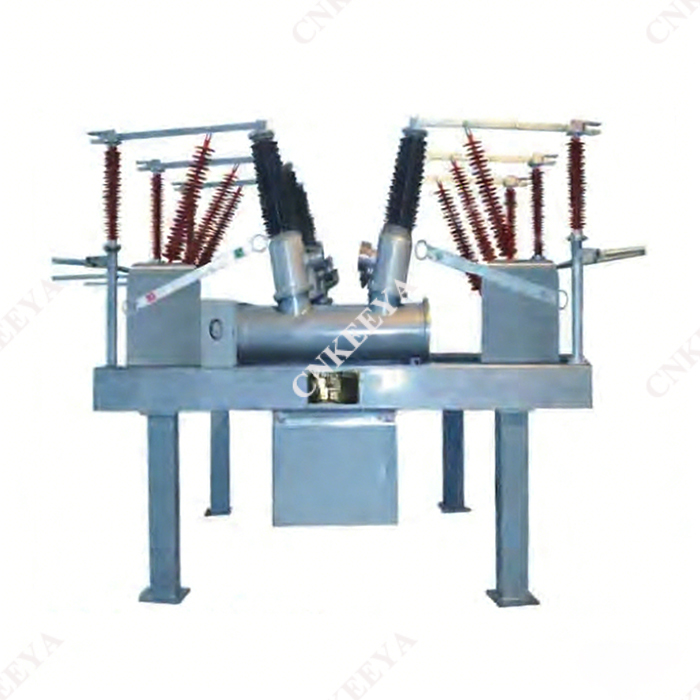

Appareil électrique combiné SF₆ fermé pour l'extérieur de type ZCW□-72,5/L
L'appareil électrique combiné SF₆ fermé extérieur de type ZCW□-72.5/L est un ensemble d'appareillage de commutation intégré adoptant l'air comme moyen d'isolation externe et le gaz SF₆ comme moyen d'extinction d'arc. Il est utilisé pour le contrôle et la protection des systèmes de transmission et de distribution de courant alternatif triphasé de 72,5 kV, et est également applicable comme disjoncteur de liaison et dans des scénarios de commutation de batteries de condensateurs. Ce produit convient aux sous-stations urbaines, aux sous-stations industrielles et aux sous-stations montagneuses avec des contraintes foncières.
Normes conformes
Tensions standard GB156
Coordination de l'isolation GB311.1 pour les équipements de transport et de distribution haute tension
Exigences techniques générales GB11022 pour l'appareillage de commutation et de commande haute tension
Disjoncteurs haute tension à courant alternatif GB1984
Sectionneurs haute tension et sectionneurs de terre à courant alternatif GB1985
Transformateurs de tension GB1207
Transformateurs de courant GB1208
Spécification technique DL/T402 pour la commande de disjoncteurs haute tension à courant alternatif
Spécification technique DL/T486 pour la commande de sectionneurs haute tension et de sectionneurs de terre à courant alternatif
DL/T593 Spécification technique commune pour la commande d'appareillages de commutation et de contrôle haute tension
Principales caractéristiques
Les transformateurs, disjoncteurs, sectionneurs, sectionneurs de terre, transformateurs de courant, transformateurs de tension SF₆, parafoudres, jeux de barres et autres composants sont organiquement intégrés sur des supports structurels en acier mis à la terre, présentant une structure compacte.
Il occupe seulement 30 à 50 % de l'espace des équipements de type divisé, ce qui permet d'économiser du terrain et de réduire les coûts de construction du projet.
La baie entière est préfabriquée en usine, l'assemblage et la mise en service étant terminés en usine et livrés sur le site d'installation dans son ensemble, raccourcissant ainsi la période d'installation.
Des chambres d'extinction d'arc hautes performances, des transformateurs de tension SF₆ et des parafoudres à isolant composite sont adoptés, permettant un fonctionnement pratiquement sans entretien et une fiabilité élevée.
Des jeux de barres autoportants préfabriqués en usine sont utilisés entre les baies, éliminant ainsi le besoin de cadres en acier et d'isolateurs.
La disposition est flexible et adaptable à différents modes de câblage.
Conditions environnementales de fonctionnement
L'appareil électrique combiné SF₆ fermé de type ZCW□-72,5/L est conçu pour une application en extérieur et peut également être utilisé à l'intérieur. Les conditions environnementales de fonctionnement sont les suivantes :
un. Altitude : Ne dépassant pas 2000m.
b. Température ambiante : -30℃ ~ +40℃ (-40℃ ~ +40℃ disponible sur demande).
c. Humidité relative : moyenne quotidienne ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % (à 25 ℃).
d. Vitesse du vent : Pas plus de 35 m/s.
e. Classe de pollution : Classe Ⅳ, ligne de fuite de la traversée en porcelaine supérieure à 1450 mm (ligne de fuite nominale supérieure à 31 mm/kV).
f. Aucun environnement inflammable, explosif, chimiquement corrosif ou soumis à de fortes vibrations.
g. Intensité sismique : Ne dépassant pas le grade 8.
h. Épaisseur du revêtement de glace : pas plus de 10 mm.
