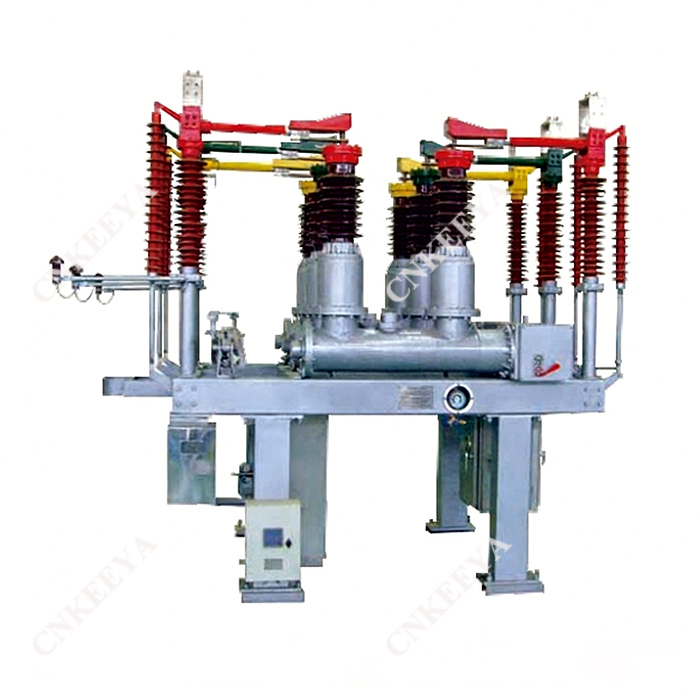

Appareil électrique combiné fermé de type ZCW10-40,5 L

 Aperçu

L'appareil électrique combiné fermé extérieur de type ZCW10-40,5L est un ensemble complet d'appareils électriques combinés qui utilisent l'air comme isolation externe, le gaz SF6 comme moyen d'extinction d'arc. Le contrôle et la protection des systèmes de transmission et de distribution de 72,5 KV pour courant alternatif triphasé peuvent également être utilisés pour connecter des disjoncteurs et ouvrir et fermer des batteries de condensateurs. Convient aux sous-stations urbaines, aux sous-stations d'entreprise et aux sous-stations montagneuses à utilisation restreinte des terres.

 Caractéristiques structurelles

 Le disjoncteur est une petite structure extérieure de réservoir au sol, équipée d'un mécanisme à ressort CT35 ; Le mécanisme est installé conjointement avec le corps principal, avec une installation simple, un débogage pratique, un fonctionnement fiable et adapté à un fonctionnement fréquent ; L'institution a une durée de vie de plus de 10 000 fois ;

 Adoptant une structure d'extinction d'arc à air comprimé, le pouvoir de coupure est particulièrement fort, avec une coupure cumulée de 12 fois à 40 kA, établissant un record pour le plus élevé en Chine ;

 Performances d'étanchéité fiables À l'aide de joints d'étanchéité, le joint dynamique adopte une bague d'étanchéité en forme de « V » avec une structure de compensation de pression à ressort, et le tableau de câblage secondaire du transformateur est assorti par une coentreprise, avec un taux de fuite d'air annuel inférieur à 0,5 % ;

 Le transformateur de courant interne est en alliage microcristallin à haute perméabilité magnétique, avec un niveau de précision de 0,2 ou 0,2 seconde. Selon les besoins de l'utilisateur, 12 transformateurs peuvent être connectés. Convient pour une ligne à vide de 50 kilomètres de long sans rallumage.

 Instructions de commande

 Modèle et spécifications du disjoncteur ;

 Paramètres électriques assignés (tension, courant, courant de coupure, etc.)

 Conditions environnementales d'utilisation (température ambiante, altitude, niveau de pollution de l'environnement) ;

 Tension de fonctionnement du mécanisme de commande et tension du moteur ;

 La quantité, le rapport de courant, la combinaison de niveaux et la charge secondaire des transformateurs de courant internes ou externes ; Noms et quantités des pièces de rechange, outils spéciaux et équipements (à commander séparément).
