En tant que fabricant de premier plan basé en Chine, CNKeeya présente fièrement la superbelle de commutation armé en métal amovible - une solution personnalisable qui combine la technologie de pointe avec l'abordabilité. Chez CNKeeya, nous comprenons l'importance des solutions sur mesure, et notre engagement envers la personnalisation est illustré dans la conception de ce commutateur.
Cnkeeya, un fabricant distingué en Chine, introduit fièrement la superficie de commutation armé en métal amovible à AC - une solution polyvalente et personnalisable conçue pour une distribution d'énergie robuste. En tant que fabricants, CNKeeya met fortement l'accent sur la personnalisation pour répondre aux besoins uniques de nos clients. Notre engagement à fournir des solutions sur mesure est égalée par notre dévouement à l'abordabilité. L'appareillage de commutation enclosé par les métaux AC amoureuse reflète la promesse de Cnkeeya de livrer des produits de haute qualité à un prix bas. Cela fait de CNKeeya un choix de confiance pour ceux qui recherchent à la fois la flexibilité et la rentabilité dans leurs solutions d'appareils de commutation, assurant des performances fiables dans diverses applications.

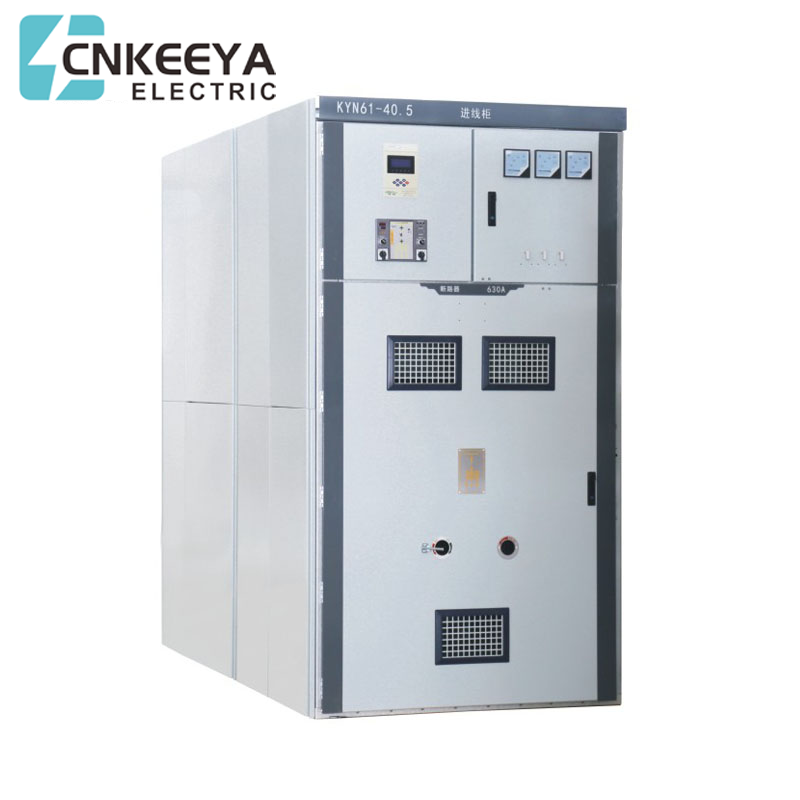

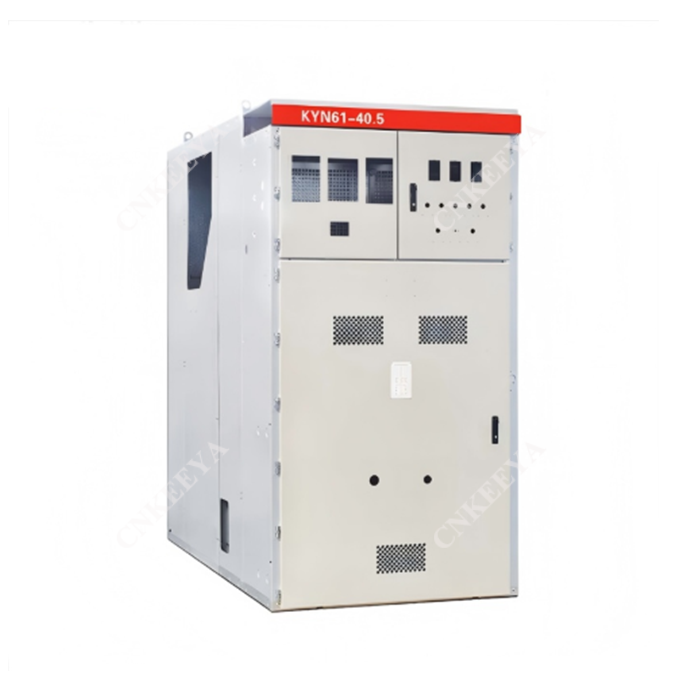

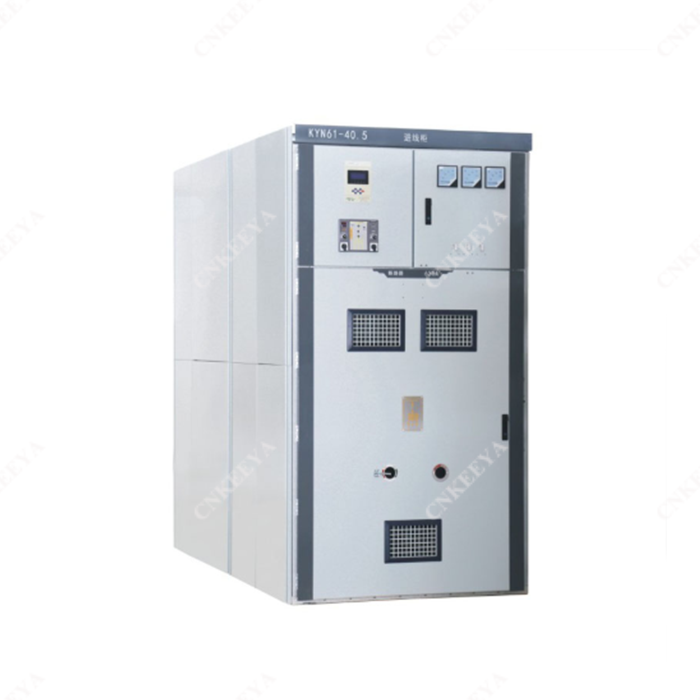

KYN61-40.5 (z) AGRADE DE SITTATION ANTISPEMENT ÉLECTRÉ AMOVABLE AMOVAVABLE (ci-après, ci-après, à l'appareil de commutation), est un ensemble complet d'équipements de distribution d'alimentation intérieurs de la CA 50Hz triphasé avec des tensions nominales de 40,5 kV. Lieu de fonctionnement. La plus grande valeur répond aux normes de GB3906-2006, GB / T11022-2011 et DL / T404-2018
● La structure de l'armoire adopte le type assemblé et le disjoncteur adopte la structure de type boor de la carte à main;
● Il équivaut à un nouveau disjoncteur à vide à vide isolé de type, et aux caractéristiques d'une bonne interchangeabilité et d'un remplacement facile;
● Un mécanisme de poussée de l'écrou à vis est installé dans le cadre de la carte à main, qui peut facilement déplacer le tapis à main et empêcher la mauvaise opération d'endommager la structure de la propulsion;
● Toutes les opérations peuvent être effectuées lorsque la porte de l'armoire est proche;
● L'emboutissant entre le commutateur principal, le tapis à main et la porte de l'armoire de commutation adopte la méthode de verrouillage mécanique obligatoire pour répondre à la fonction "prévention du PVE";
● La salle de câble a suffisamment d'espace et peut connecter plusieurs câbles;
● L'interrupteur de mise à la terre rapide est utilisé pour la mise à la terre et la fermeture de court-circuit;
● Le niveau de protection du boîtier est IP3X et le niveau de protection est IP2X lorsque la porte de la salle de la carte à main est ouverte;
● Le produit est conforme à GB3906-2006, DL / T404-2018 et fait référence à la norme internationale IEC298.
● Température ambiante: limite supérieure + 40 ℃, et la valeur moyenne mesurée dans les 24 heures ne dépasse pas 35 ℃, limite inférieure-10 ℃;
● Altitude: pas plus de 1000 m au-dessus du niveau de la mer;
● Humidité relative: moyenne quotidienne ne dépassant pas 95%, moyenne mensuelle pas plus de 90%;
● Intensité du tremblement de terre: pas plus de 8 degrés;
● Pression de vapeur d'eau: moyenne quotidienne ne dépassant pas 2,2 kPa et moyenne mensuelle pas plus de 1,8 kPa;
● Environnement environnant: pas de risque d'incendie ou d'explosion, pas de pollution grave, pas de corrosion chimique ou de vibrations violentes.
Paramètre technique principal de l'armoire de commutateur à vide
| Non. | Article | Unité | Valeur |
| 1 | Tension nominale | kv | 40.5 |
| 2 | Courant nominal | A | 1250 1600 2000 |
| 3 | Fréquence nominale | HZ | 50 |
| 4 | Évalué le court de temps avec le courant | le | 20 25 31,5 |
| 5 | Courant de trait de pic nominal | le | 50 63 80 |
| 6 | Fréquence de puissance nominale Tension de tension | kv | 95/1 min |
| 7 | Impulsion de foudre nominale tension | kv | 185 |
| 8 | Durée de court-circuit nominale | s | 4 |
| 9 | Niveau de protection | le | Ip3x |
Paramètre technique principal du disjoncteur de vide
| Non. | Article | Unité | Valeur |
| 1 | Tension nominale | kv | 40.5 |
| 2 | Fréquence nominale | HZ | 50 |
| 3 | Fréquence de puissance nominale Tension de tension | kv | 95/1 min |
| 4 | Impulsion de foudre nominale tension | kv | 185 |
| 5 | Courant nominal | A | 1250 1600 2000 |
| 6 | Évalué le court de temps avec le courant | le | 20 25 31,5 |
| 7 | Courant de rupture de court-circuit noté | le | 20 25 31,5 |
| 8 | Courant de trait de pic nominal | le | 50 63 80 |
| 9 | Durée de court-circuit nominale | MS | 4 |
| 10 | Temps d'ouverture | MS | 30≤t≤60 |
| 11 | Temps de clôture | MS | 50≤t≤60 |
| 12 | L'heure actuelle de rupture de court-circuit nominal | Temps | 20 |
| 13 | Vie mécanique | Temps | 10000 |
● Hauteur de la salle électrique: ≥4500 mm;
● Distance entre l'arrière de l'armoire et le mur: ≥1500 mm;
● Planéité du cadre de fondation: ≤ 1 mm / m²;
● L'acier de canal intégré de la fondation ne doit pas dépasser 3 mm au-dessus du sol;
● Il peut être fixé sur le fond de teint en boulonnant ou en soudant; L'appareillage de commutation pèse environ 1800 kg;
● Largeur du couloir de fonctionnement de l'interrupteur (colonne unique): ≥3000 mm, double colonne (face à face) ≥4000 mm.
Veuillez spécifier lors de la commande:
● Numéro de solution de circuit principal, objectif, schéma de système à ligne unique, schéma de disposition et diagramme de disposition de la salle de distribution;
● Diagramme schématique du câblage du circuit auxiliaire, schéma de disposition des terminaux;
● Type, spécification et quantité de composants électriques dans l'appareil-bassal;
● Exigences pour les fonctions de contrôle, de mesure et de protection de l'appareillage de commutation et d'autres dispositifs de verrouillage et automatiques;
● Si une connexion du plateau de bus est nécessaire entre l'appareillage de commutation ou le cabinet de ligne entrant, des données telles que la capacité de transport nominale du plateau de bus, la durée de bus et la hauteur de la terre doivent être fournies;
● Lorsque des accessoires et des pièces de rechange sont nécessaires, le modèle et la quantité doivent être mis en avant;
● L'appareillage de commutation utilisé dans des conditions environnementales spéciales doit être détaillée lors de la commande.
